Vorne 24 x 2,5-Zoll-SAS/SATA + Mitte 8 x 2,5-Zoll-SAS/SATA + hinten 4 x 2,5-Zoll-SAS/SATA

Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 24 x 2,5‑Zoll-SAS/SATA vorne + 8 x 2,5‑Zoll-SAS/SATA in der Mitte + 4 x 2,5‑Zoll-SAS/SATA hinten.

Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.
BP-Konfig.SpeichercontrollerKonfig. Nr.
BP1 + BP2 + BP3 + BP9 + BP10 + BP11CFF EXP + SFF 8i1
CFF EXP + CFF 16i2

Kabelführung zum SFF 8i Adapter (Konfig. 1)

Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Abbildung 1. Kabelführung zum SFF 8i Adapter

VonZuKabellänge
1 CFF-Expander: RAID/HBA1 8i Adapter:
  • Gen 4: C0

  • Gen 3: C0C1

780 mm

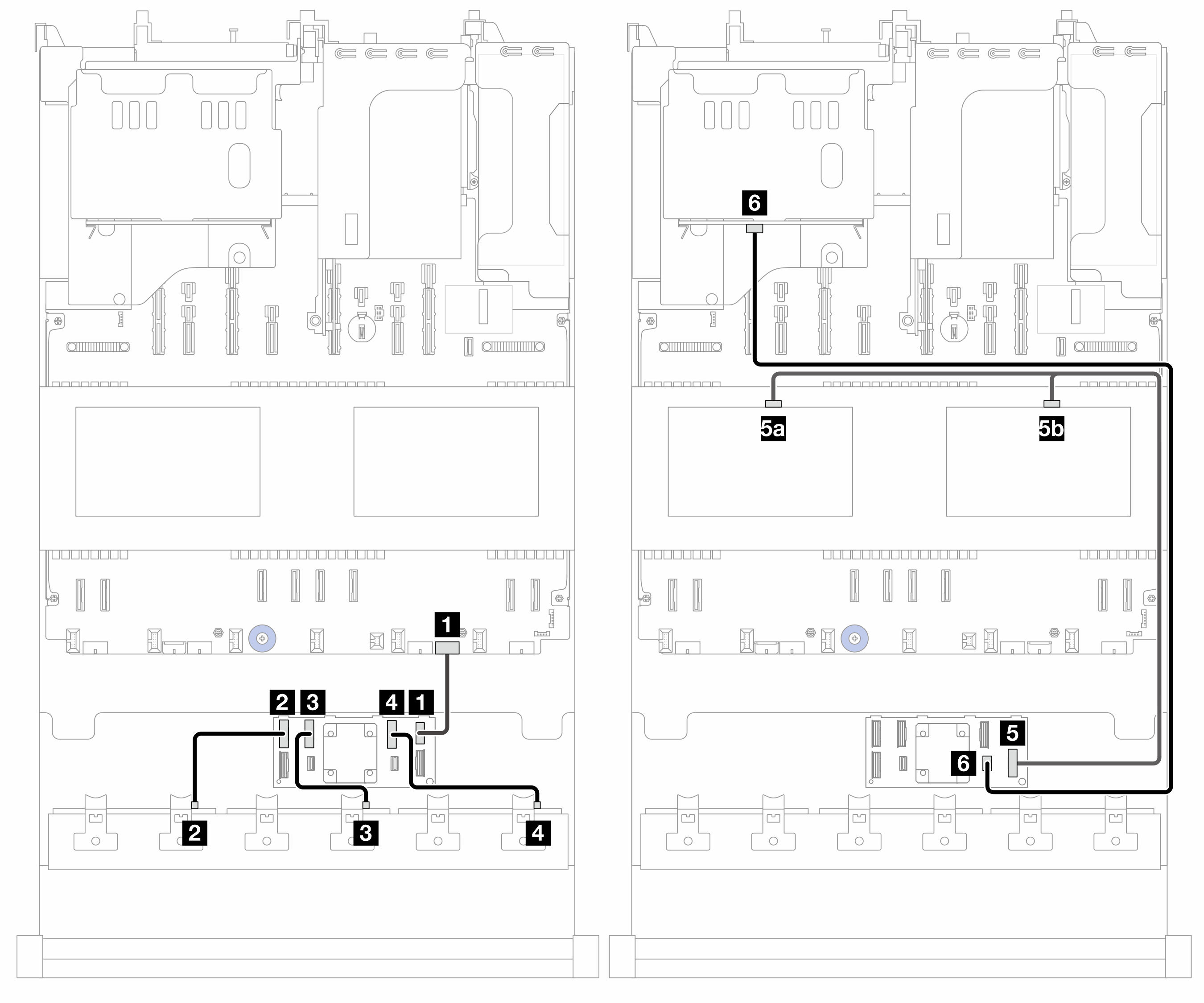

Kabelführung zum CFF-Expander (Konfig. 1)

Abbildung 2. Kabelführung zum CFF-Expander (Konfig. 1)

PB: Prozessorplatine
Von (CFF-Expander)ZuKabellänge
1 POWER1 PB: EXP PWR210 mm
2 C02 BP1: SAS200 mm
3 C13 BP2: SAS110 mm
4 C24 BP3: SAS110 mm
5 C35a BP10: SAS700/500 mm
5b BP11: SAS
6 C46 BP9: SAS800 mm

Kabelführung zum CFF-Expander (Konfig. 2)

Abbildung 3. Kabelführung zum CFF-Expander

Von (CFF-Expander)ZuKabellänge
1 POWER1 PB: EXP PWR210 mm
2 C02 BP1: SAS200 mm
3 C13 BP2: SAS110 mm
4 C24 BP3: SAS110 mm
5 C45 BP9: SAS800 mm

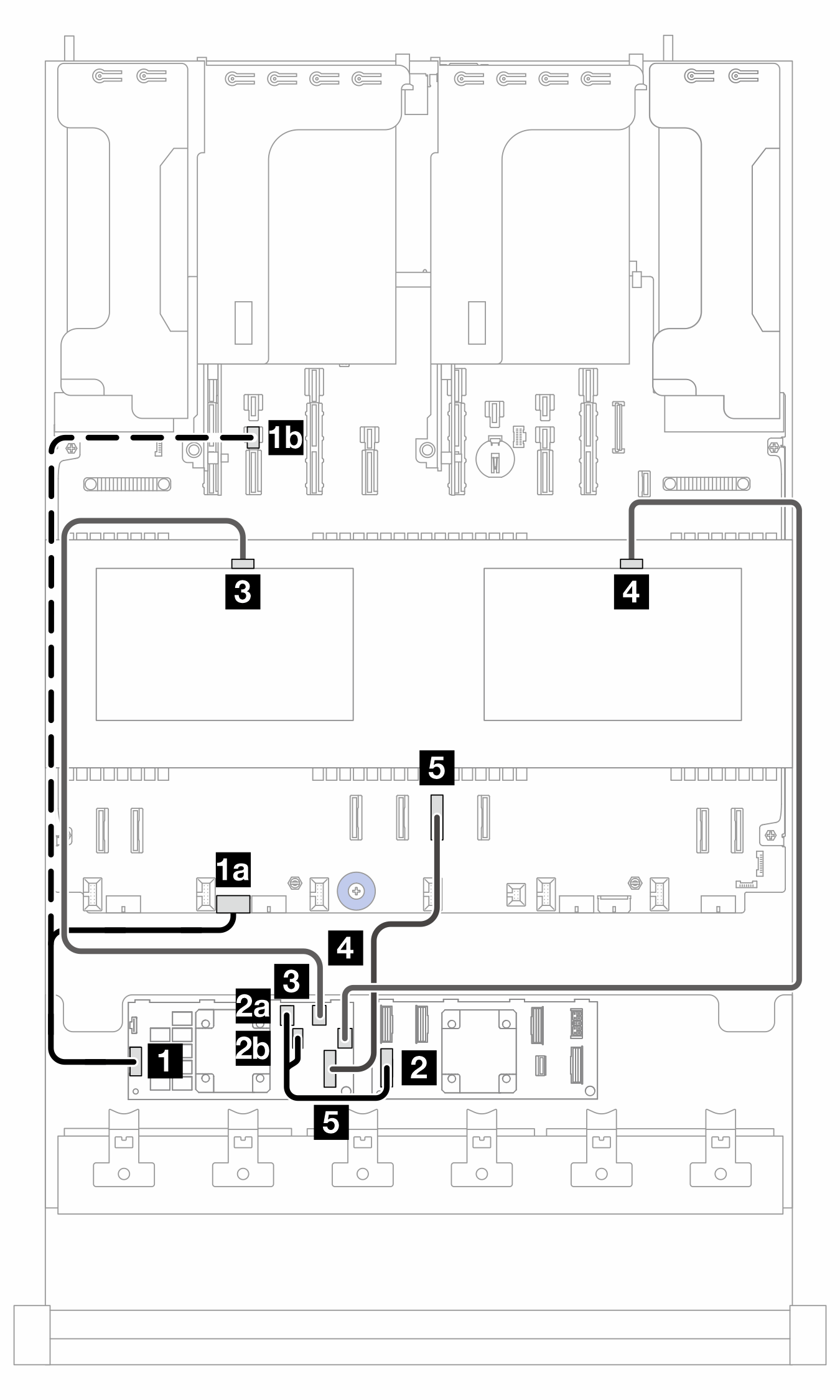

Kabelführung zum CFF 16i Adapter (Konfiguration 2)

Abbildung 4. Kabelführung zum CFF 16i Adapter

2P: zwei Prozessoren; 1P: ein Prozessor; PB: Prozessorplatine
Von (CFF 16i Adapter)ZuKabellänge
2P1P
1 POWER1a PB: RAID PWR1a PB: RAID PWR
  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 CFF-Expander: RAID/HBA2 CFF-Expander: RAID/HBA
  • 150/150 mm

2b C1
3 C23 BP 10: SAS3 BP 10: SAS
  • 700 mm

4 C34 BP 11: SAS4 BP 11: SAS
  • 700 mm

5 MB (CFF INPUT)5 PB: PCIe 45 PB: PCIe 4
  • 450 mm
