24 SAS/SATA de 2,5 pol. frontais + 8 SAS/SATA de 2,5 pol. centrais + 4 SAS/SATA de 2,5 pol. traseiros
Este tópico oferece informações de roteamento de cabos para a configuração 24 SAS/SATA de 2,5 pol. frontais + 8 SAS/SATA de 2,5 pol. centrais + 4 SAS/SATA de 2,5 pol. traseiros.
Os números de configuração na tabela abaixo são apenas para fins descritivos.
Configuração do BP. | Controlador de armazenamento | Nº. da config. |
---|---|---|
BP1 + BP2 + BP3 + BP9 + BP10 + BP11 | CFF EXP + SFF 8i | 1 |
CFF EXP + CFF 16i | 2 |
Roteamento de cabos para o adaptador SFF 8i (config. 1)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 1. Roteamento de cabos para o adaptador SFF 8i


No | Para | Comprimento do cabo |
---|---|---|
1 Expansor CFF: RAID/HBA | 1 Adaptador 8i:
| 780 milímetros |
Roteamento de cabos para expansor CFF (config. 1)

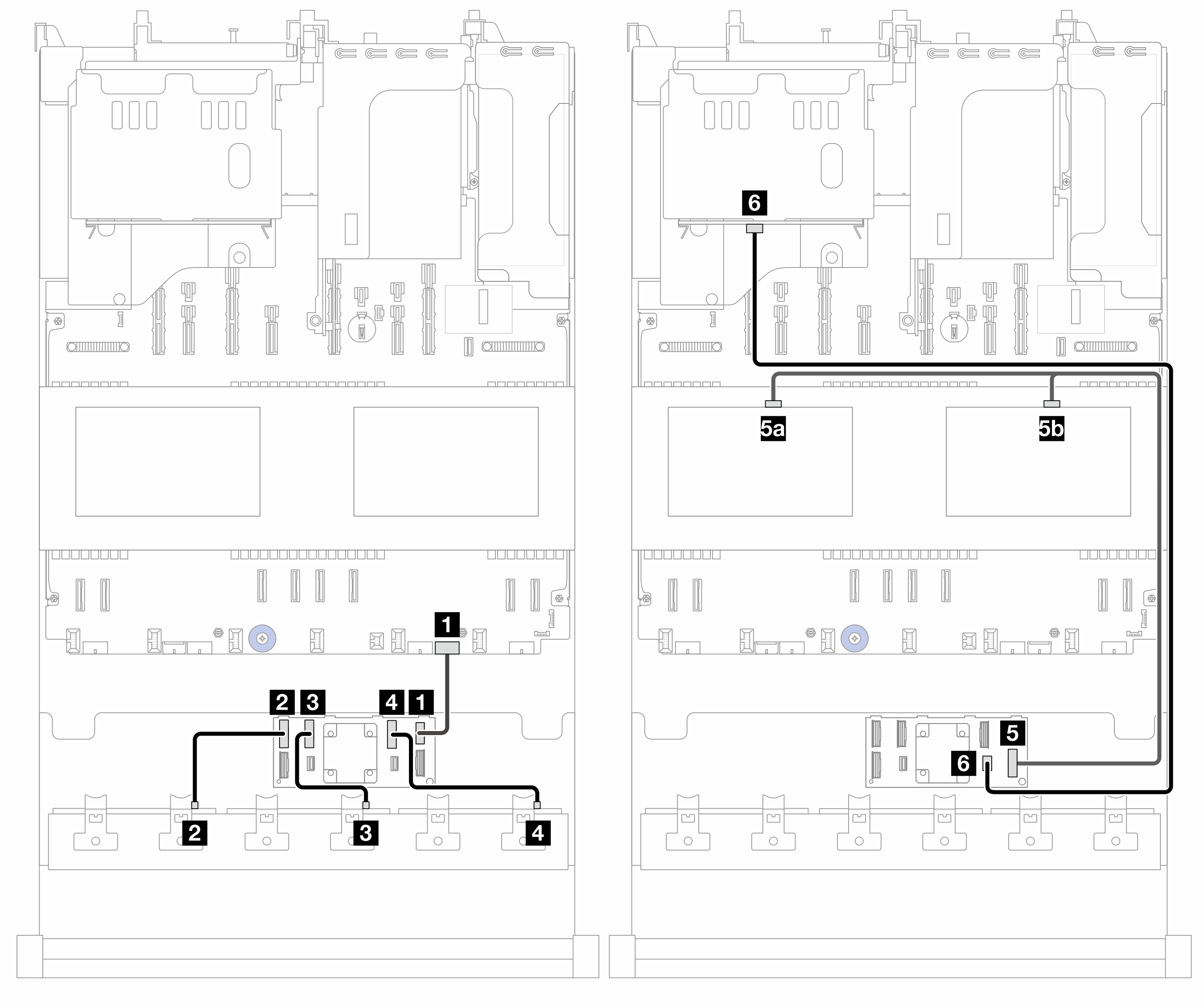

Figura 2. Roteamento de cabos para expansor CFF (config. 1)


PB: placa do processador
De (expansor CFF) | Para | Comprimento do cabo |
---|---|---|
1 POWER | 1 PB: EXP PWR | 210 milímetros |
2 C0 | 2 BP1: SAS | 200 milímetros |
3 C1 | 3 BP2: SAS | 110 milímetros |
4 C2 | 4 BP3: SAS | 110 milímetros |
5 C3 | 5a BP10: SAS | 700/500 milímetros |
5b BP11: SAS | ||
6 C4 | 6 BP9: SAS | 800 milímetros |
Roteamento de cabos para expansor CFF (config. 2)
Figura 3. Roteamento de cabos para expansor CFF


De (expansor CFF) | Para | Comprimento do cabo |
---|---|---|
1 POWER | 1 PB: EXP PWR | 210 milímetros |
2 C0 | 2 BP1: SAS | 200 milímetros |
3 C1 | 3 BP2: SAS | 110 milímetros |
4 C2 | 4 BP3: SAS | 110 milímetros |
5 C4 | 5 BP9: SAS | 800 milímetros |
Roteamento de cabos para o adaptador CFF 16i (config. 2)

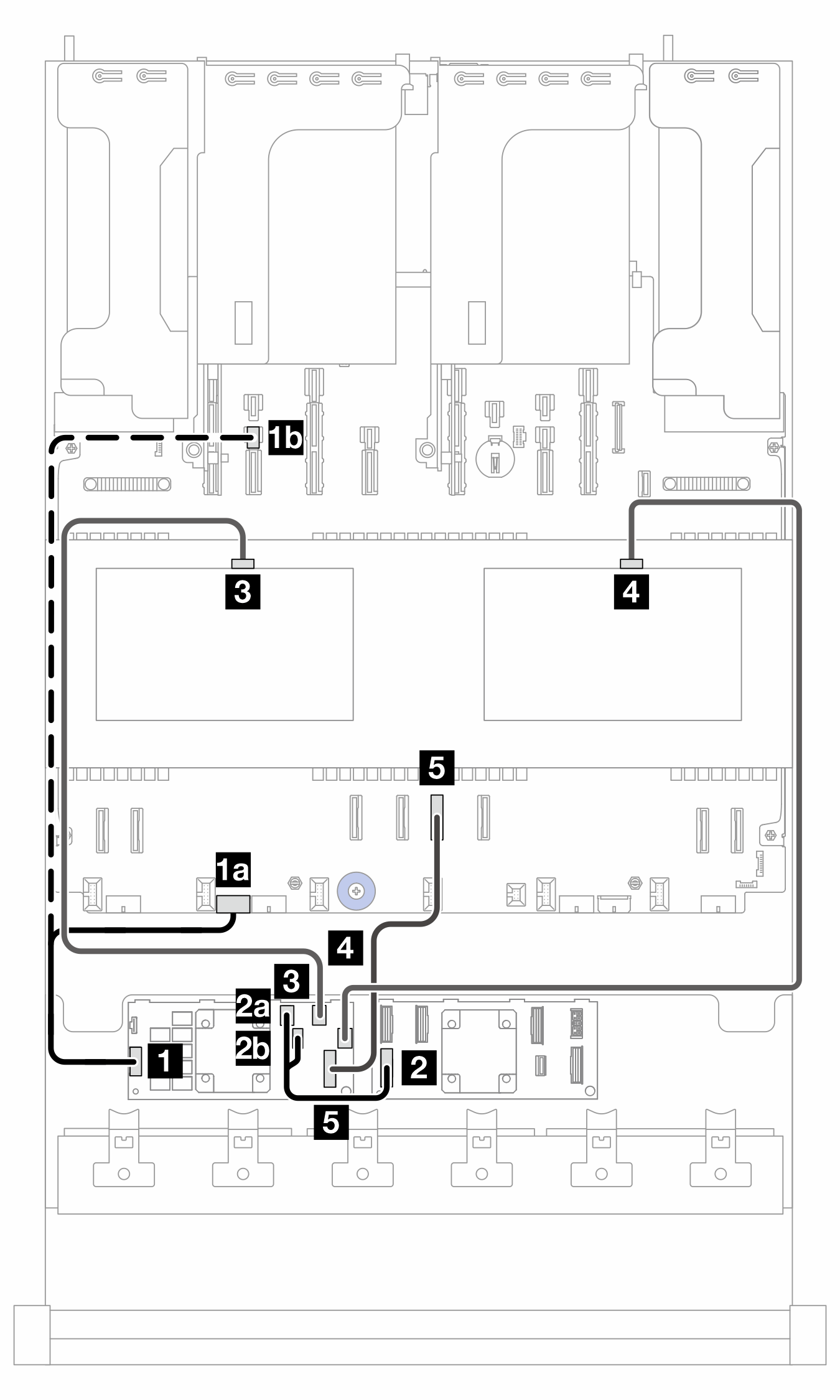

Figura 4. Roteamento de cabos para o adaptador CFF 16i


2P: dois processadores; 1P: um processador; PB: placa do processador
De (adaptador CFF 16i) | Para | Comprimento do cabo | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 Expansor CFF: RAID/HBA | 2 Expansor CFF: RAID/HBA |
|
2b C1 | |||
3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
