24 SAS/SATA de 2,5 pol. frontais + 8 SAS/SATA de 2,5 pol. centrais + 8 SAS/SATA de 2,5 pol. traseiros

Este tópico oferece informações de roteamento de cabos para a configuração 24 SAS/SATA de 2,5 pol. frontais + 8 SAS/SATA de 2,5 pol. centrais + 8 SAS/SATA de 2,5 pol. traseiros.

Os números de configuração na tabela abaixo são apenas para fins descritivos.
Configuração do BP.Controlador de armazenamentoNº. da config.
BP1 + BP2 + BP3 + BP9 + BP10 + BP11CFF EXP + SFF 8i1
CFF EXP + CFF 16i2

Roteamento de cabos para o adaptador SFF 8i (config. 1)

Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 1. Roteamento de cabos para o adaptador SFF 8i

NoParaComprimento do cabo
1 Expansor CFF: RAID/HBA1 Adaptador 8i:
  • Gen 4: C0

  • Gen 3: C0C1

780 milímetros

Roteamento de cabos para expansor CFF (config. 1/2)

Nota
O cabo 5 não é necessário na configuração 2 (CFF EXP + CFF 16i).

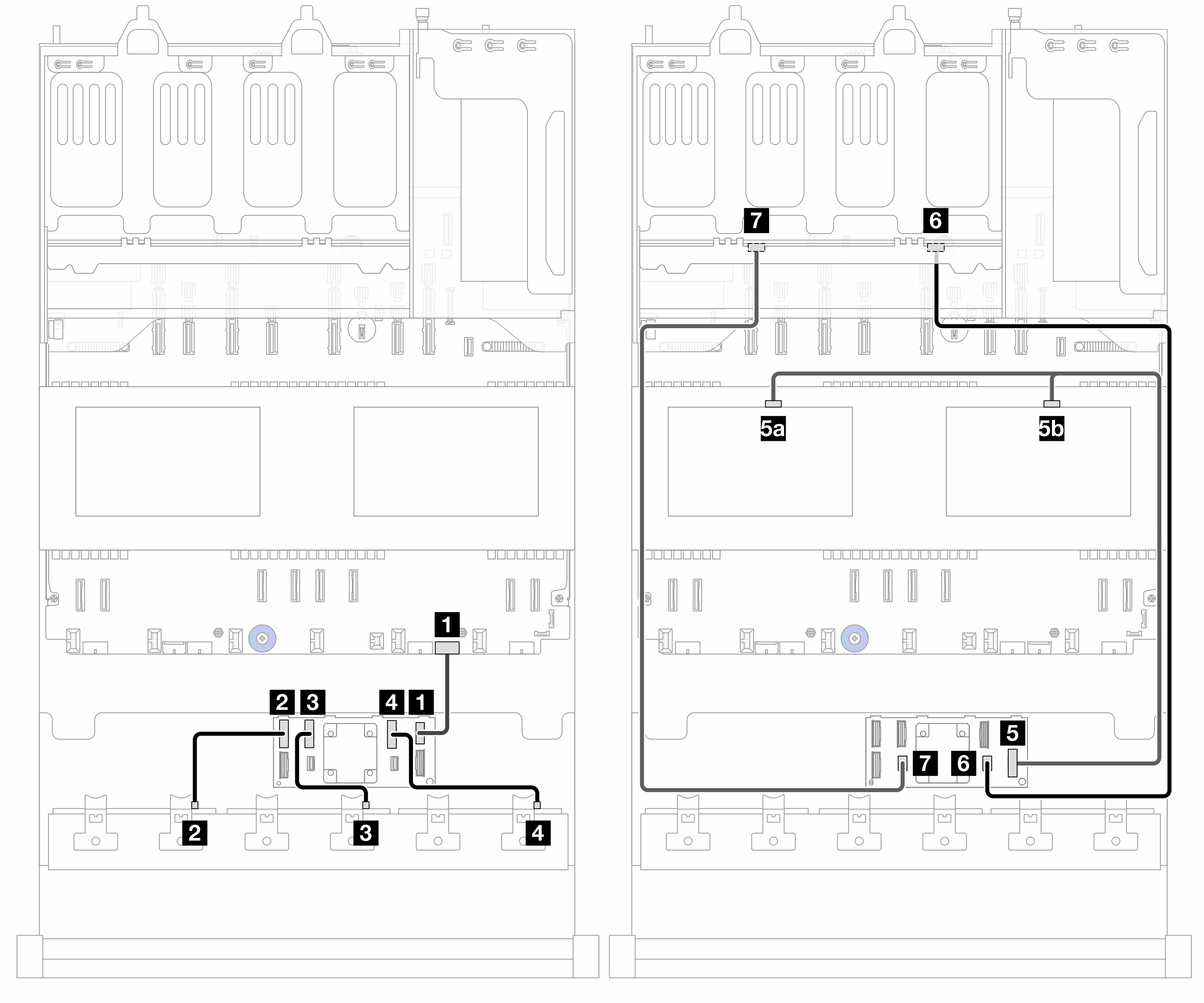

Figura 2. Roteamento de cabos para expansor CFF

PB: placa do processador
De (expansor CFF)ParaComprimento do cabo
1 POWER1 PB: EXP PWR210 milímetros
2 C02 BP1: SAS200 milímetros
3 C13 BP2: SAS110 milímetros
4 C24 BP3: SAS110 milímetros
5 C35a BP10: SAS700/500 milímetros
5b BP11: SAS
6 C46 BP9: SAS 0800 milímetros
7 C57 BP9: SAS 1800 milímetros

Roteamento de cabos para o adaptador CFF 16i (config. 2)

Figura 3. Roteamento de cabos para o adaptador CFF 16i

2P: dois processadores; 1P: um processador; PB: placa do processador
De (adaptador CFF 16i)ParaComprimento do cabo
2P1P
1 POWER1a PB: RAID PWR1a PB: RAID PWR
  • 2P: 210 milímetros

  • 1P: 300/800 milímetros

1b PB: PWR 14
2a C02 Expansor CFF: RAID/HBA2 Expansor CFF: RAID/HBA
  • 150/150 mm

2b C1
3 C23 BP 10: SAS3 BP 10: SAS
  • 700 milímetros

4 C34 BP 11: SAS4 BP 11: SAS
  • 700 milímetros

5 MB (CFF INPUT)5 PB: PCIe 45 PB: PCIe 4
  • 450 mm
