SAS/SATA anteriore a 24 vani da 2,5" + SAS/SATA centrale a 8 vani da 2,5" + SAS/SATA posteriore a 8 vani da 2,5"
Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA anteriore a 24 vani da 2,5" + centrale SAS/SATA a 8 vani da 2,5" + SAS/SATA posteriore a 8 vani da 2,5".
I numeri di configurazione riportati nella tabella seguente sono solo a scopo descrittivo.
Configurazione BP | Controller di storage | N. configurazione |
---|---|---|
BP1 + BP2 + BP3 + BP9 + BP10 + BP11 | CFF EXP + SFF 8i | 1 |
CFF EXP + CFF 16i | 2 |
Instradamento dei cavi all'adattatore SFF 8i (config. 1)
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.
Figura 1. Instradamento dei cavi all'adattatore SFF 8i


Da | A | Lunghezza del cavo |
---|---|---|
1 Unità di espansione CFF: RAID/HBA | 1 Adattatore 8i:
| 780 mm |
Instradamento dei cavi all'unità di espansione CFF (config. 1/2)
Nota
Il cavo 5 non è necessario nella configurazione 2 (CFF EXP + CFF 16i).

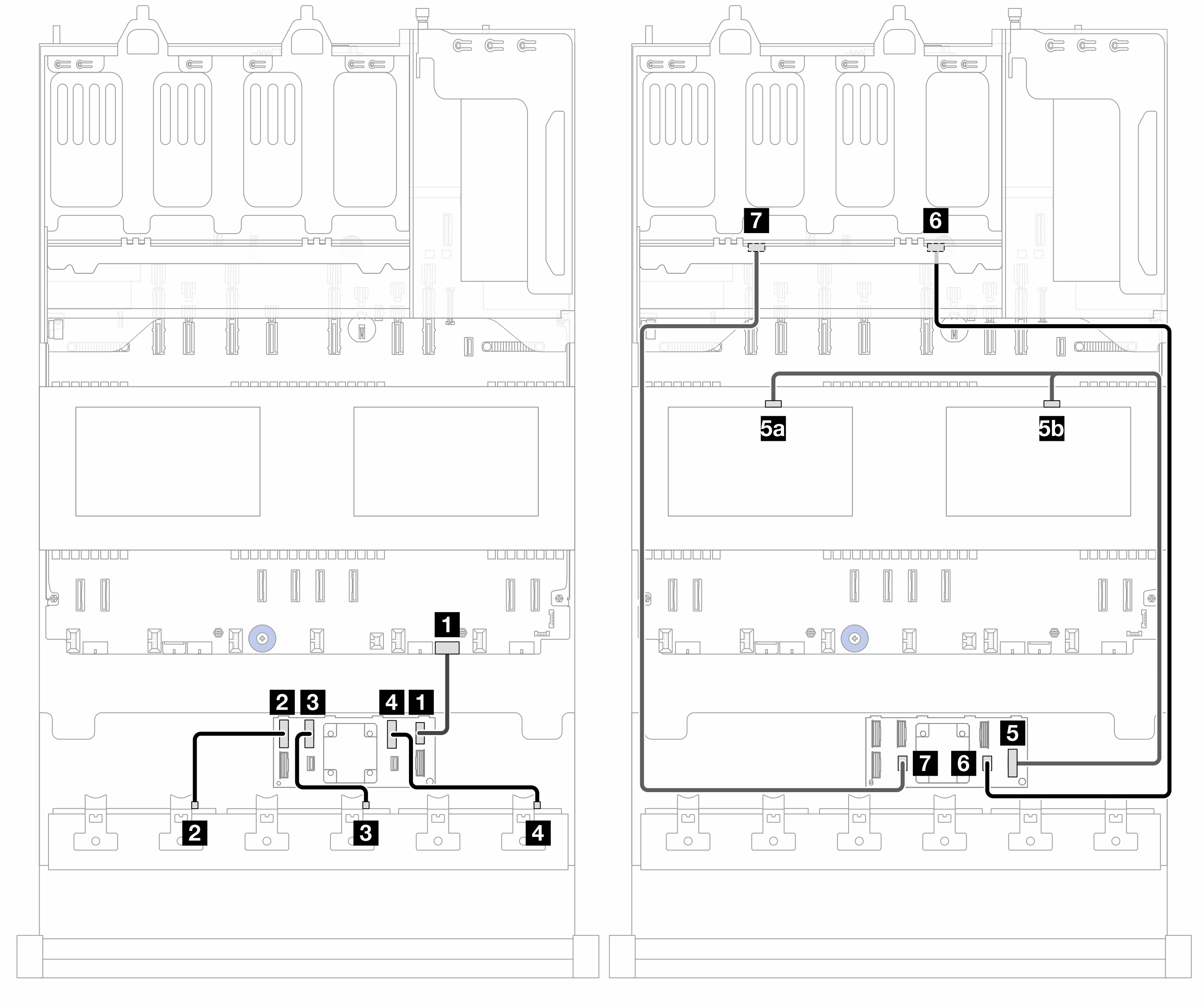

Figura 2. Instradamento dei cavi all'unità di espansione CFF


PB: scheda del processore
Da (espansione CFF) | A | Lunghezza del cavo |
---|---|---|
1 POWER | 1 PB: EXP PWR | 210 mm |
2 C0 | 2 BP1: SAS | 200 mm |
3 C1 | 3 BP2: SAS | 110 mm |
4 C2 | 4 BP3: SAS | 110 mm |
5 C3 | 5a BP10: SAS | 700/500 mm |
5b BP11: SAS | ||
6 C4 | 6 BP9: SAS 0 | 800 mm |
7 C5 | 7 BP9: SAS 1 | 800 mm |
Instradamento dei cavi all'adattatore CFF 16i (config. 2)
Figura 3. Instradamento dei cavi all'adattatore CFF 16i


2P: due processori; 1P: un processore; PB: scheda del processore
Da (adattatore CFF 16i) | A | Lunghezza del cavo | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 Unità di espansione CFF: RAID/HBA | 2 Unità di espansione CFF: RAID/HBA |
|
2b C1 | |||
3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
