24 x 2,5 pouces SAS/SATA avant + 8 x 2,5 pouces SAS/SATA centraux + 8 x 2,5 pouces SAS/SATA arrière
Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 24 x 2,5 pouces SAS/SATA avant + 8 x 2,5 pouces SAS/SATA centraux + 8 x 2,5 pouces SAS/SATA arrière.
Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
Config. du fond de panier | Contrôleur de stockage | N° de config. |
---|---|---|
BP1 + BP2 + BP3 + BP9 + BP10 + BP11 | CFF EXP + SFF 8i | 1 |
CFF EXP + CFF 16i | 2 |
Cheminement des câbles vers l’adaptateur SFF 8i (config. 1)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 1. Cheminement des câbles vers l’adaptateur SFF 8i


À partir de | Vers | Longueur de câble |
---|---|---|
1 Extension CFF : RAID/HBA | 1 Adaptateur 8i :
| 780 mm |
Cheminement des câbles vers l’extension CFF (config. 1/2)
Remarque
Le câble 5 n’est pas nécessaire dans la configuration 2 (CFF EXP + CFF 16i).

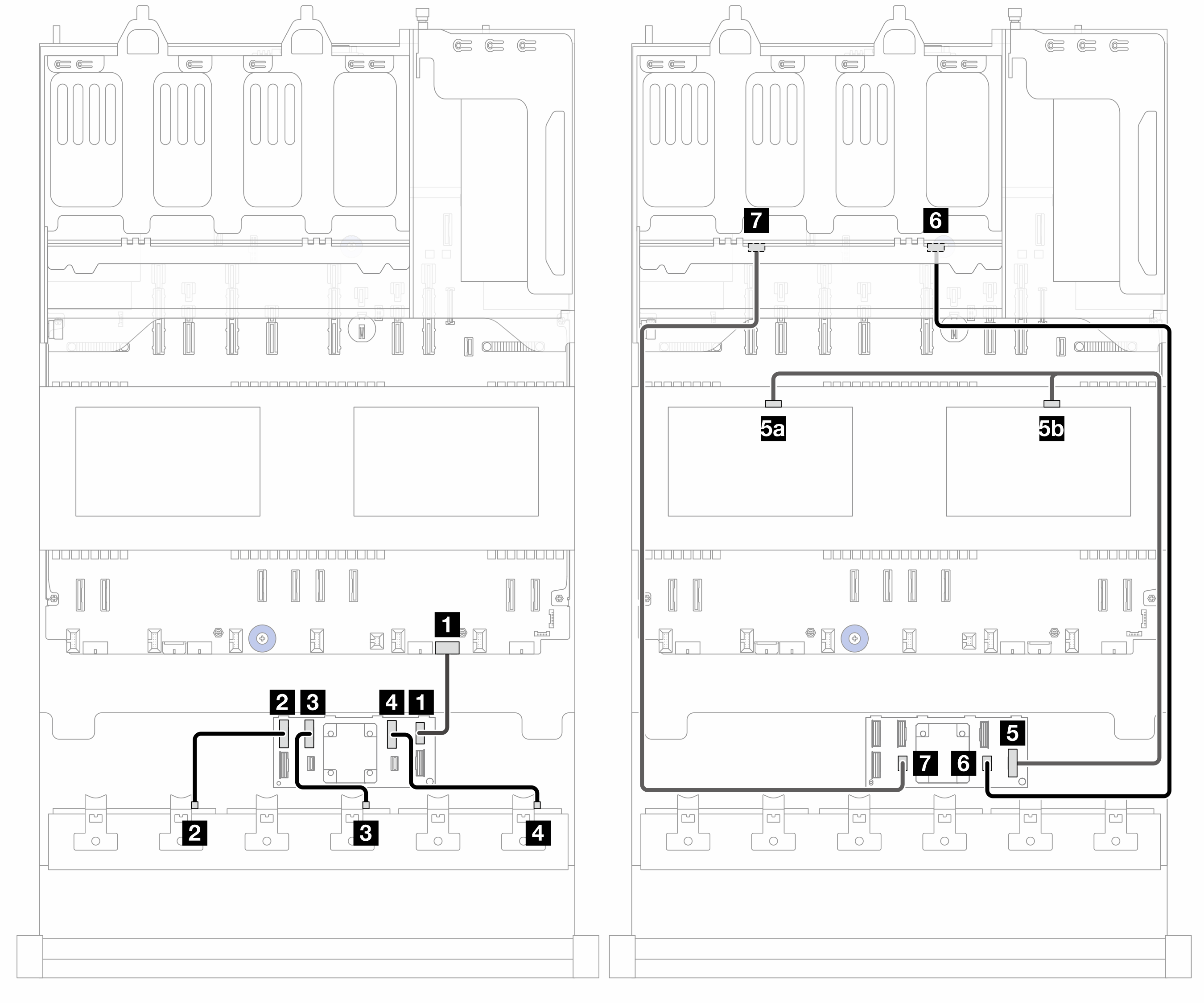

Figure 2. Cheminement des câbles vers l’extension CFF


PB : carte du processeur
De (extension CFF) | Vers | Longueur de câble |
---|---|---|
1 POWER | 1 PB: EXP PWR | 210 mm |
2 C0 | 2 Fond de panier 1 : SAS | 200 mm |
3 C1 | 3 Fond de panier 2 : SAS | 110 mm |
4 C2 | 4 Fond de panier 3 : SAS | 110 mm |
5 C3 | 5a Fond de panier 10 : SAS | 700/500 mm |
5b Fond de panier 11 : SAS | ||
6 C4 | 6 Fond de panier 9 : SAS 0 | 800 mm |
7 C5 | 7 Fond de panier 9 : SAS 1 | 800 mm |
Cheminement des câbles vers l’adaptateur CFF 16i (config. 2)

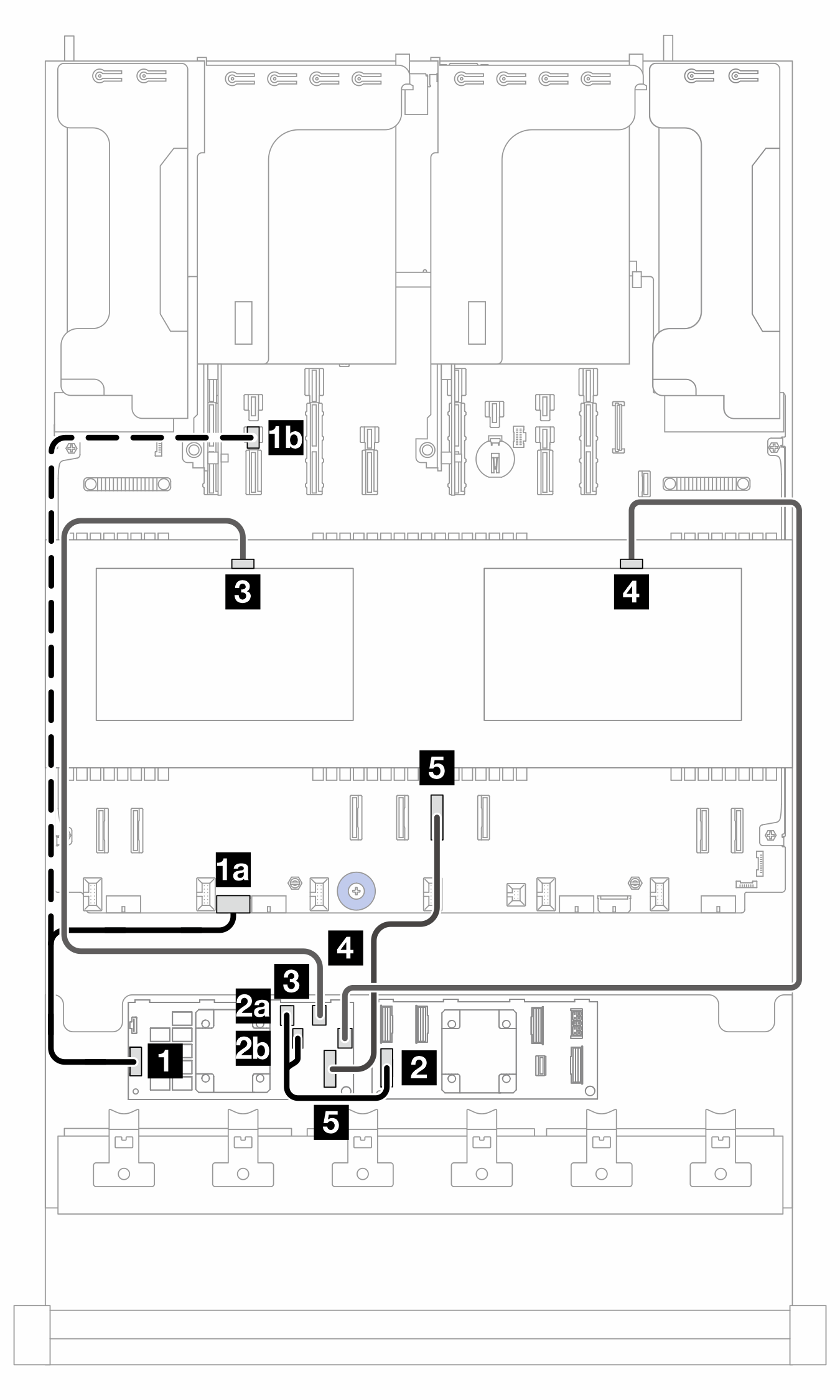

Figure 3. Cheminement des câbles vers l’adaptateur CFF 16i


2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
De (adaptateur CFF 16i) | Vers | Longueur de câble | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
1b Fond de panier : Alimentation 14 | |||
2a C0 | 2 Extension CFF : RAID/HBA | 2 Extension CFF : RAID/HBA |
|
2b C1 | |||
3 C2 | 3 Fond de panier 10 : SAS | 3 Fond de panier 10 : SAS |
|
4 C3 | 4 Fond de panier 11 : SAS | 4 Fond de panier 11 : SAS |
|
5 MB (CFF INPUT) | 5 Fond de panier : PCIe 4 | 5 Fond de panier : PCIe 4 |
|
