앞면 24 x 2.5" SAS/SATA + 중간 8 x 2.5" SAS/SATA + 뒷면 8 x 2.5" SAS/SATA
이 주제에서는 앞면 24 x 2.5" SAS/SATA + 중간 8 x 2.5" SAS/SATA + 뒷면 8 x 2.5" SAS/SATA 구성의 케이블 배선 정보를 제공합니다.
아래 표의 구성 번호는 설명용으로만 제공됩니다.
| BP 구성. | 스토리지 컨트롤러 | 구성 번호. |
|---|---|---|
| BP1 + BP2 + BP3 + BP9 + BP10 + BP11 | CFF EXP + SFF 8i | 1 |
| CFF EXP + CFF 16i | 2 |
SFF 8i 어댑터에 대한 케이블 배선(구성 1)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
그림 1. SFF 8i 어댑터에 대한 케이블 배선
| 시작 | 끝 | 케이블 길이 |
|---|---|---|
| 1 CFF 확장기: RAID/HBA | 1 8i 어댑터:
| 780mm |
CFF 확장기 케이블 배선(구성 1/2)
주
구성 2(CFF EXP + CFF 16i)에서는 케이블 5가 필요하지 않습니다.

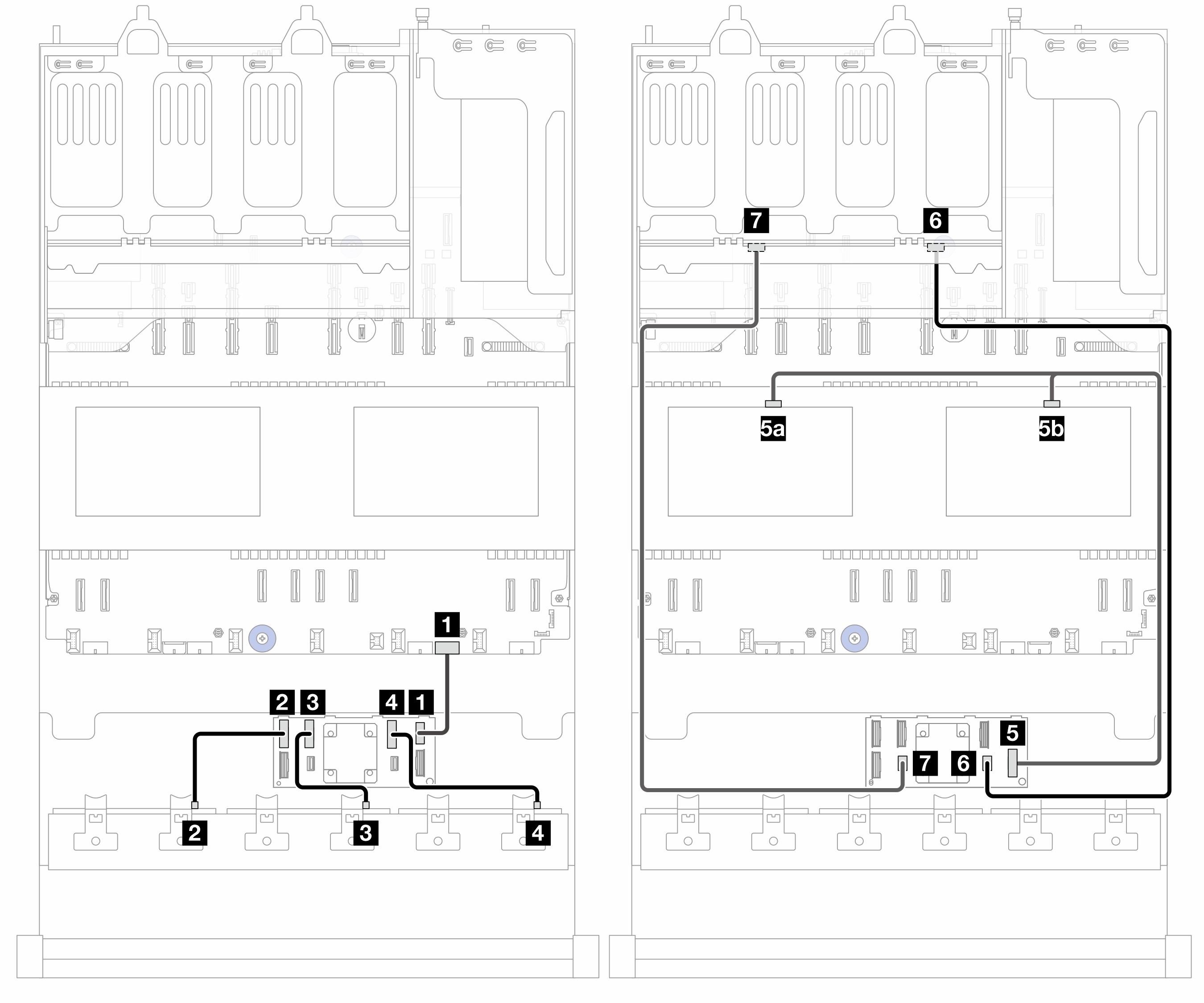

그림 2. CFF 확장기 케이블 배선
PB: 프로세서 보드
| 시작(CFF 확장기) | 끝 | 케이블 길이 |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210mm |
| 2 C0 | 2 BP1: SAS | 200mm |
| 3 C1 | 3 BP2: SAS | 110mm |
| 4 C2 | 4 BP3: SAS | 110mm |
| 5 C3 | 5a BP10: SAS | 700/500mm |
| 5b BP11: SAS | ||
| 6 C4 | 6 BP9: SAS 0 | 800mm |
| 7 C5 | 7 BP9: SAS 1 | 800mm |
CFF 16i 어댑터에 대한 케이블 배선(구성 2)
그림 3. CFF 16i 어댑터에 대한 케이블 배선
2P: 프로세서 2개, 1P: 프로세서 1개; PB: 프로세서 보드
| 시작(CFF 16i 어댑터) | 끝 | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 CFF 확장기: RAID/HBA | 2 CFF 확장기: RAID/HBA |
|
| 2b C1 | |||
| 3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
| 4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
| 5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
