Передние 24 отсека для 2,5-дюймовых дисков SAS/SATA + средние 8 отсеков для 2,5-дюймовых дисков SAS/SATA + задние 8 отсеков для 2,5-дюймовых дисков SAS/SATA

В этом разделе представлена информация о прокладке кабелей для конфигурации с передними 24 отсеками для 2,5-дюймовых дисков SAS/SATA + средними 8 отсеками для 2,5-дюймовых дисков SAS/SATA + задними 8 отсеками для 2,5-дюймовых дисков SAS/SATA.

Прокладка кабелей к адаптеру SFF 8i (конфигурация 1)​

Прим.

Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.

Рис. 1. Прокладка кабелей к адаптеру SFF 8i

От	К	Длина кабеля
1 Расширитель CFF: RAID/HBA	1 Адаптер 8i: Gen 4: C0 Gen 3: C0C1	780 мм

Прокладка кабелей к расширителю CFF (конфигурация 1/2)​

Прим.

Кабель 5 не нужен в конфигурации 2 (CFF EXP + CFF 16i).

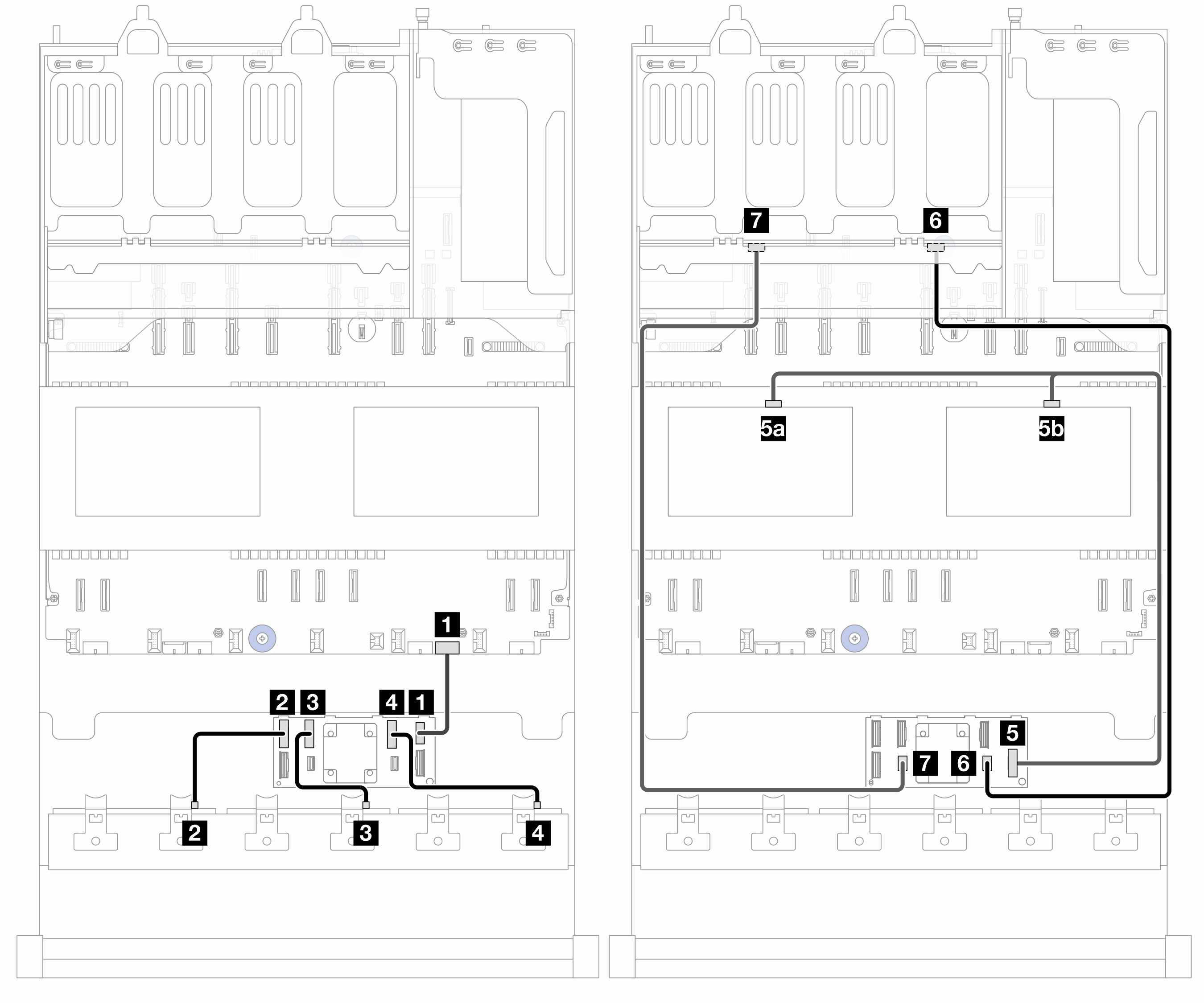

Рис. 2. Прокладка кабелей к расширителю CFF

PB: процессорная плата

От (расширитель CFF)	К	Длина кабеля
1 POWER	1 PB: EXP PWR	210 мм
2 C0	2 BP1: SAS	200 мм
3 C1	3 BP2: SAS	110 мм
4 C2	4 BP3: SAS	110 мм
5 C3	5a BP10: SAS	700/500 мм
	5b BP11: SAS
6 C4	6 BP9: SAS 0	800 мм
7 C5	7 BP9: SAS 1	800 мм

Прокладка кабелей к адаптеру CFF 16i (конфигурация 2)​

Рис. 3. Прокладка кабелей к адаптеру CFF 16i

2P: два процессора; 1P: один процессор; PB: процессорная плата

От (адаптер 16i CFF)	К		Длина кабеля
	2P	1P
1 POWER	1a PB: RAID PWR	1a PB: RAID PWR	2P: 210 мм 1P: 300/800 мм
		1b PB: PWR 14
2a C0	2 Расширитель CFF: RAID/HBA	2 Расширитель CFF: RAID/HBA	150/150 мм
2b C1
3 C2	3 BP 10: SAS	3 BP 10: SAS	700 мм
4 C3	4 BP 11: SAS	4 BP 11: SAS	700 мм
5 MB (CFF INPUT)	5 PB: PCIe 4	5 PB: PCIe 4	450 мм
