Disposición de los cables de la tarjeta de expansión
En esta sección se proporciona información sobre la disposición de los cables para las tarjetas de expansión.
Disposición de los cables para las tarjetas de expansión correspondientes al procesador 1
Disposición de los cables para las tarjetas de expansión correspondientes al procesador 2

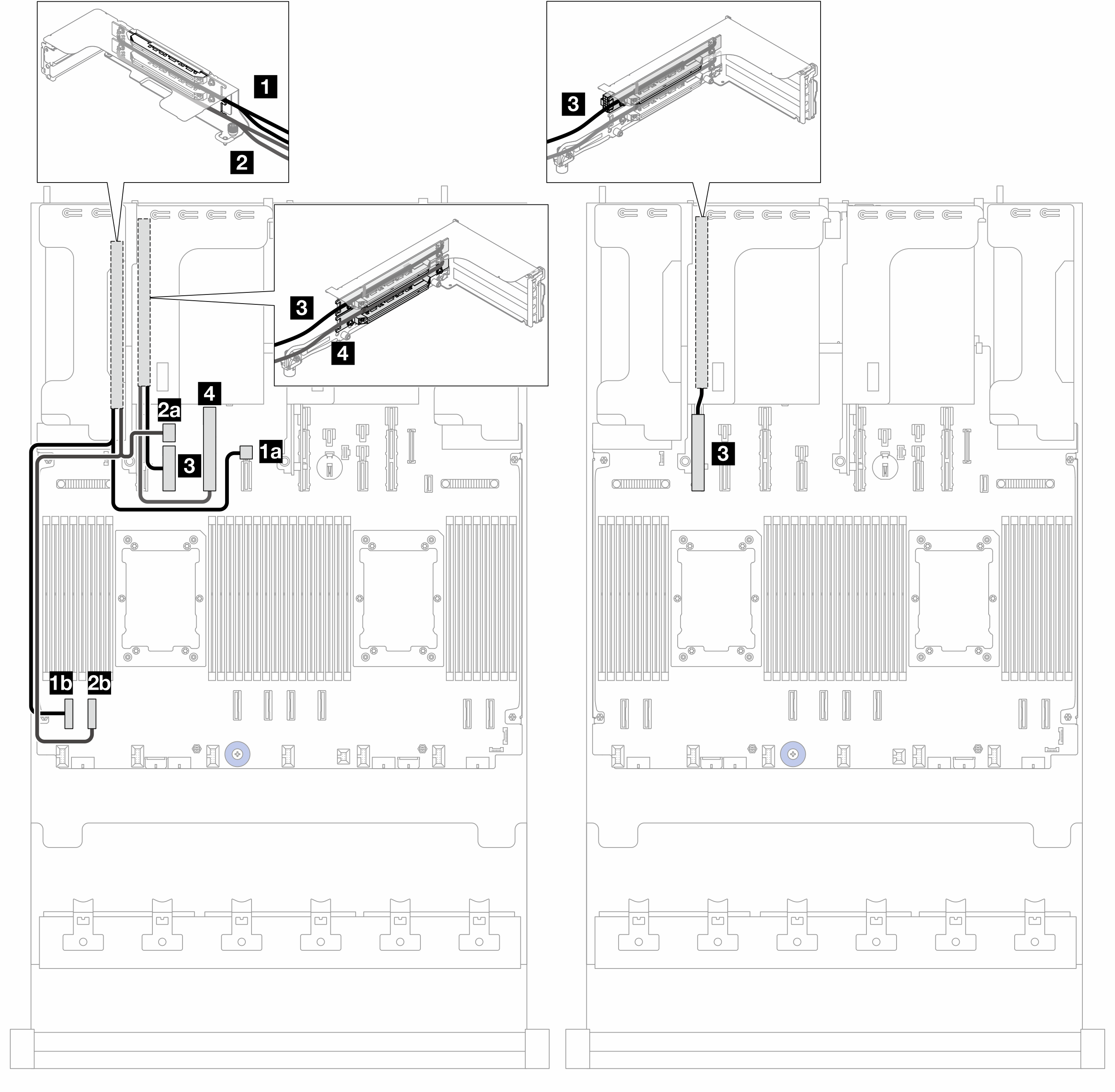

Disposición de los cables para las tarjetas de expansión correspondientes al procesador 1
| Desde | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 Tarjeta de expansión en la ranura 1 | 1a PWR 20 | 500/400 mm |
| 1b PCIe 1 | ||
| 2 Tarjeta de expansión en la ranura 2 | 2a PWR 21 | 500/400 mm |
| 2b PCIe 2 | ||
| 3 Tarjeta de expansión en la ranura 3 | 3 PCIe y PWR 10 (si la ranura 5 está ocupada) | 350 mm |
| 3 PCIe y PWR 11 (si la ranura 5 está vacía) | 300 mm | |
| 4 Tarjeta de expansión en la ranura 4 | 4 PCIe y PWR 9 | 300 mm |

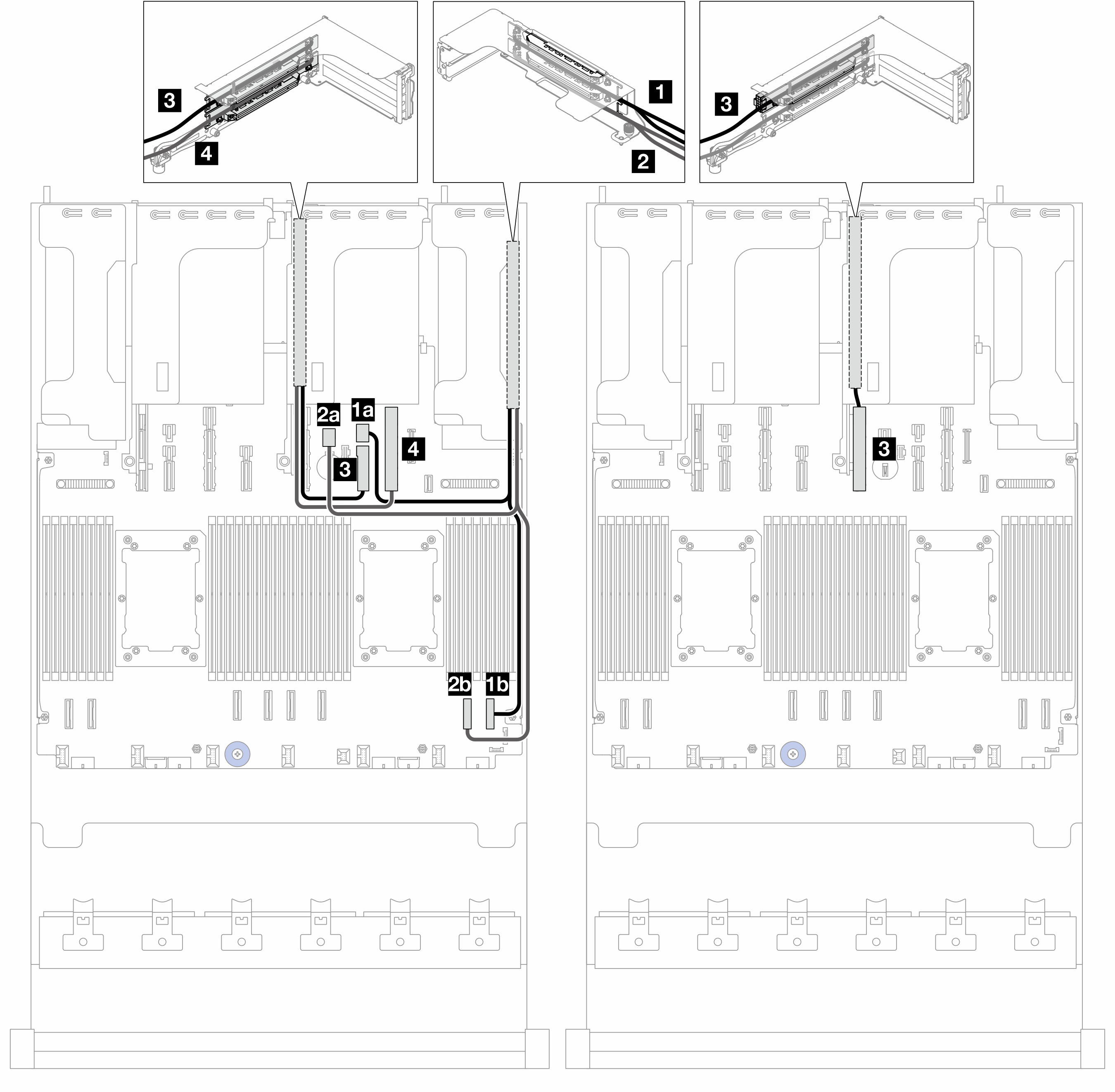

Disposición de los cables para las tarjetas de expansión correspondientes al procesador 2
| Desde | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 Tarjeta de expansión en la ranura 9 | 1a PWR 12 | 500/400 mm |
| 1b PCIe 8 | ||
| 2 Tarjeta de expansión en la ranura 10 | 2a PWR 23 | 500/400 mm |
| 2b PCIe 7 | ||
| 3 Tarjeta de expansión en la ranura 6 | 3 PCIe y PWR 14 (si la ranura 8 está ocupada) | 350 mm |
| 3 PCIe y PWR 15 (si la ranura 8 está vacía) | 300 mm | |
| 4 Tarjeta de expansión en la ranura 7 | 4 PCIe y PWR 13 | 300 mm |

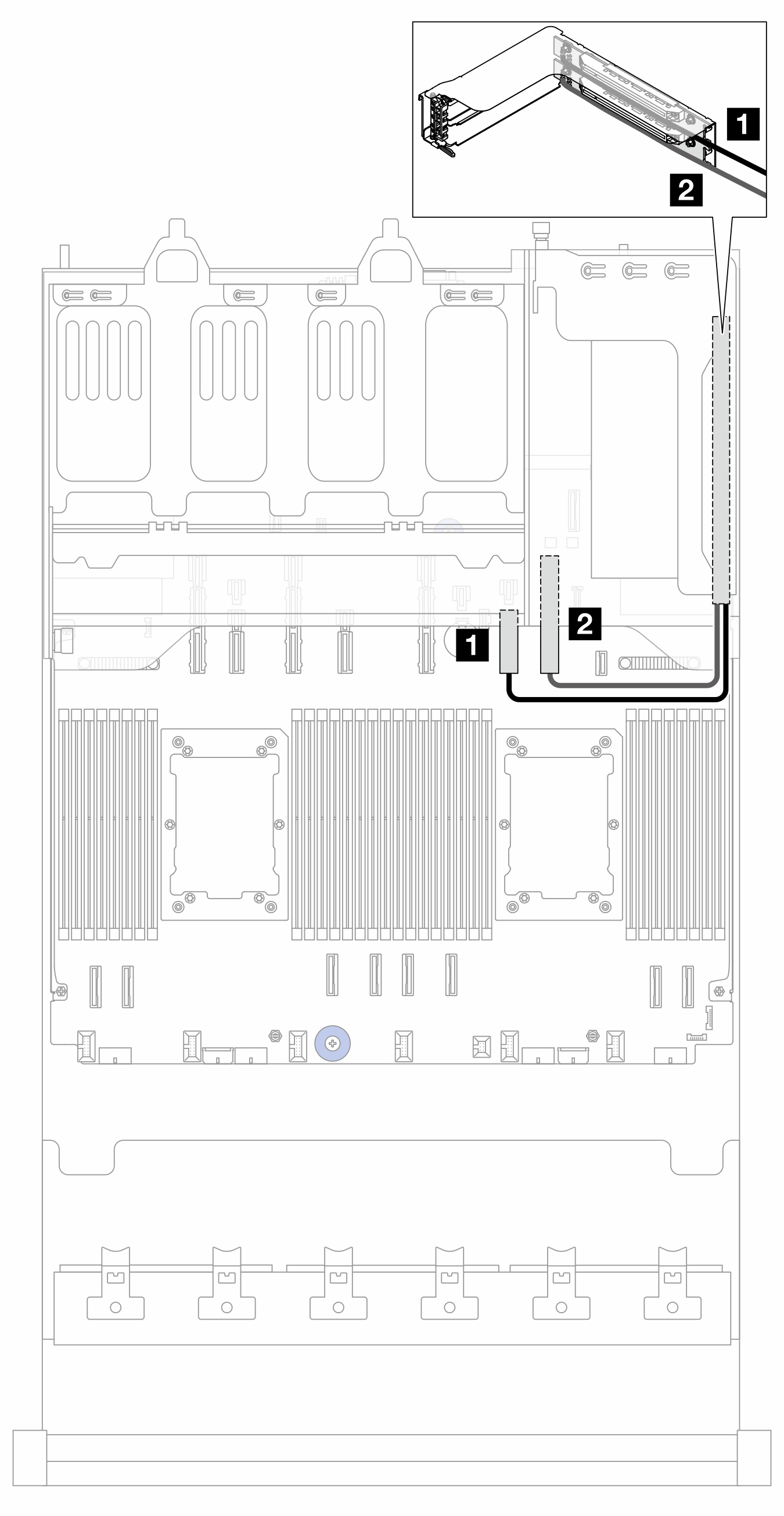

Disposición de los cables para las tarjetas de expansión en configuraciones con 8 bahías de unidad posteriores de 2,5"
| Desde | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 Tarjeta de expansión en la ranura 1 | 1 PCIe y PWR 10 | 350 mm |
| 2 Tarjeta de expansión en la ranura 2 | 2 PCIe y PWR 9 | 300 mm |
