1 x AnyBay 背板

使用本節瞭解一個 AnyBay 背板的信號線佈線。

無 RAID/HBA 配接卡

在未安裝任何 RAID/HBA 配接卡的情況下,AnyBay 背板會用來做為純 NVMe 背板。
NVMe 纜線佈線

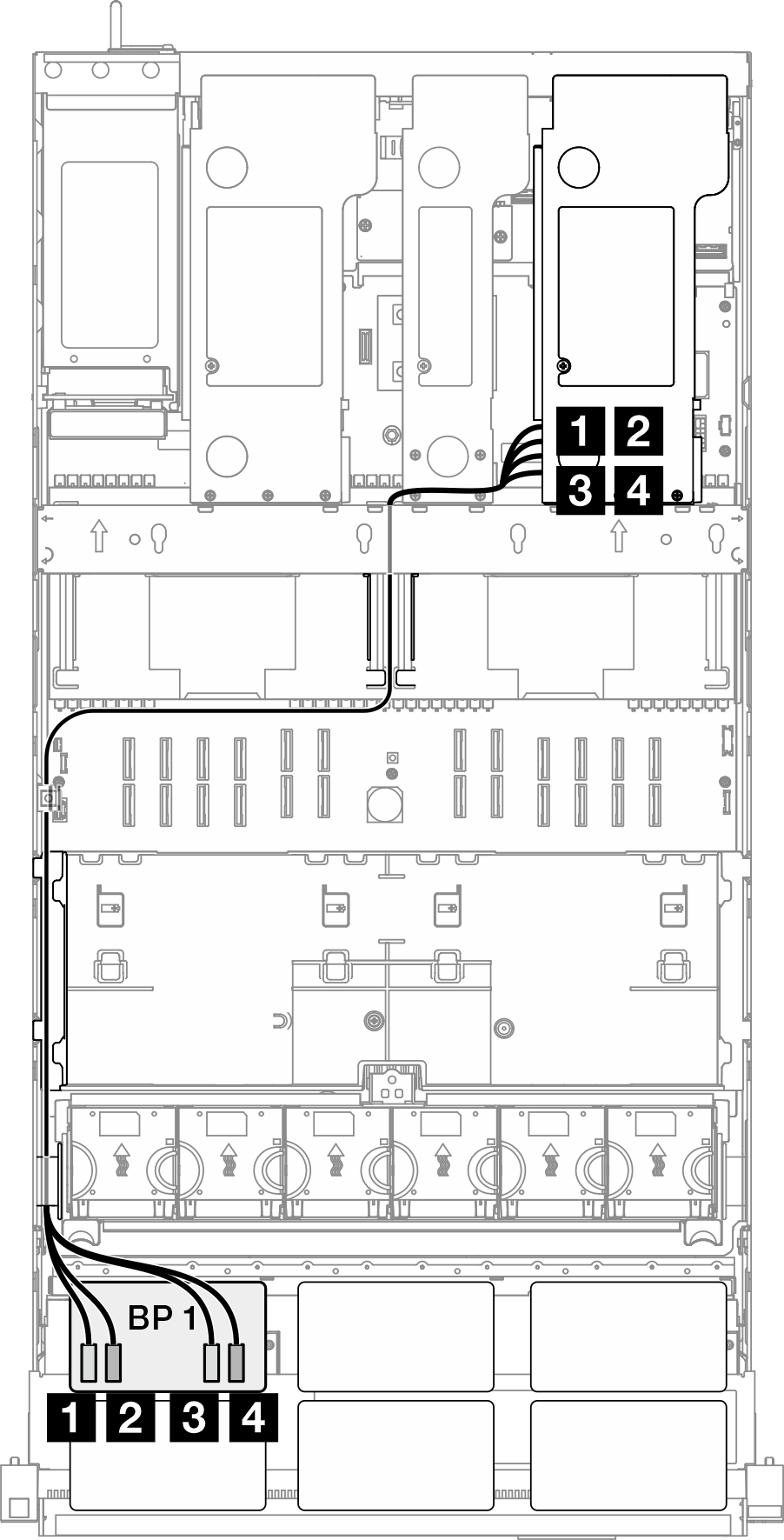

NVMe cable routing for backplane 1
纜線
1 BP1:NVMe 0-1主機板:NVMe 10MCIO x8 至 MCIO x8(440 公釐)
2 BP1:NVMe 2-3主機板:NVMe 9MCIO x8 至 MCIO x8(440 公釐)
3 BP1:NVMe 4-5主機板:NVMe 1MCIO x8 至 Swift x8(190 公釐)
4 BP1:NVMe 6-7主機板:NVMe 2MCIO x8 至 Swift x8(190 公釐)

8i RAID/HBA 配接卡

NVMe 纜線佈線

NVMe cable routing for backplane 1
纜線
1 BP1:NVMe 0-1主機板:NVMe 10MCIO x8 至 MCIO x8(440 公釐)
2 BP1:NVMe 2-3主機板:NVMe 9MCIO x8 至 MCIO x8(440 公釐)
3 BP1:NVMe 4-5主機板:NVMe 1MCIO x8 至 Swift x8(190 公釐)
4 BP1:NVMe 6-7主機板:NVMe 2MCIO x8 至 Swift x8(190 公釐)
SAS/SATA 纜線佈線至擴充卡 3SAS/SATA 纜線佈線至擴充卡 2SAS/SATA 纜線佈線至擴充卡 1

SAS/SATA cable routing to riser 3

SAS/SATA cable routing to riser 2

SAS/SATA cable routing to riser 1
視您的配置而定,RAID/HBA 配接卡將安裝在不同的擴充卡位置。
纜線
1 BP1:SAS/SATA
  • 8i Gen 4:C0
  • 8i Gen 3:C0、C1
  • Gen 4:SlimSAS x8 至 SlimSAS x8(1000 公釐)

  • Gen 3:Mini SAS HD x4*2 至 SlimSAS x8(1000 公釐)

8i RAID 配接卡(三模式)

SAS/SATA 纜線佈線至擴充卡 3SAS/SATA 纜線佈線至擴充卡 2SAS/SATA 纜線佈線至擴充卡 1

SAS/SATA cable routing to riser 3

SAS/SATA cable routing to riser 2

SAS/SATA cable routing to riser 1
視您的配置而定,RAID/HBA 配接卡將安裝在不同的擴充卡位置。
纜線
1 BP1:SAS/SATA8i Gen 4:C0Gen 4:SlimSAS x8 至 SlimSAS x8(1000 公釐)

16i RAID/HBA 配接卡

NVMe 纜線佈線

NVMe cable routing for backplane 1
纜線
1 BP1:NVMe 0-1主機板:NVMe 10MCIO x8 至 MCIO x8(440 公釐)
2 BP1:NVMe 2-3主機板:NVMe 9MCIO x8 至 MCIO x8(440 公釐)
3 BP1:NVMe 4-5主機板:NVMe 1MCIO x8 至 Swift x8(190 公釐)
4 BP1:NVMe 6-7主機板:NVMe 2MCIO x8 至 Swift x8(190 公釐)
SAS/SATA 纜線佈線至擴充卡 3SAS/SATA 纜線佈線至擴充卡 2SAS/SATA 纜線佈線至擴充卡 1

SAS/SATA cable routing to riser 3

SAS/SATA cable routing to riser 2

SAS/SATA cable routing to riser 1
視您的配置而定,RAID/HBA 配接卡將安裝在不同的擴充卡位置。
纜線
1 BP1:SAS/SATA
  • 16i Gen 4:C0
  • 16i Gen 3:C0、C1
  • Gen 4:SlimSAS x8 至 SlimSAS x8(1000 公釐)

  • Gen 3:Mini SAS HD x4*2 至 SlimSAS x8(1000 公釐)

16i RAID/HBA 配接卡(三模式)

SAS/SATA 纜線佈線至擴充卡 3SAS/SATA 纜線佈線至擴充卡 2SAS/SATA 纜線佈線至擴充卡 1

SAS/SATA cable routing to riser 3

SAS/SATA cable routing to riser 2

SAS/SATA cable routing to riser 1
視您的配置而定,RAID/HBA 配接卡將安裝在不同的擴充卡位置。
纜線
1 BP1:SAS/SATA16i Gen 4:C0Gen 4:SlimSAS x8 至 SlimSAS x8(1000 公釐)

32i RAID 配接卡

NVMe 纜線佈線

NVMe cable routing for backplane 1
纜線
1 BP1:NVMe 0-1主機板:NVMe 10MCIO x8 至 MCIO x8(440 公釐)
2 BP1:NVMe 2-3主機板:NVMe 9MCIO x8 至 MCIO x8(440 公釐)
3 BP1:NVMe 4-5主機板:NVMe 1MCIO x8 至 Swift x8(190 公釐)
4 BP1:NVMe 6-7主機板:NVMe 2MCIO x8 至 Swift x8(190 公釐)
SAS/SATA 纜線佈線至擴充卡 3SAS/SATA 纜線佈線至擴充卡 1

SAS/SATA cable routing to riser 3

SAS/SATA cable routing to riser 1
視您的配置而定,RAID/HBA 配接卡將安裝在不同的擴充卡位置。
纜線
1 BP1:SAS/SATA32i Gen 4:C0Gen 4:SlimSAS x8 至 SlimSAS x8(1000 公釐)
