1 x AnyBay バックプレーン
以下のセクションを使用して、1 つの AnyBay バックプレーンの信号ケーブル配線を理解します。
注
- 必ず、PCIe ライザーおよびアダプターの取り付け規則と順序およびドライブ・バックプレーンの取り付け規則と順序でファンの取り付けの規則と順序を確認してください。
- 電源ケーブル配線について詳しくは、2.5 型ドライブ・バックプレーンの電源ケーブルの配線を参照してください。
- ご使用の構成に応じて、RAID/HBA アダプターは異なるライザーの位置に取り付けます。
- コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
- ケーブルを配線する際は、ケーブル・ガイドを使用して、すべてのケーブルが適切に配線されていることを確認します。
この構成には、次のストレージ・コントローラー・コンポーネントが含まれています。
RAID/HBA アダプターなし
注
AnyBay バックプレーンは、RAID/HBA アダプターが取り付けられていない場合、純正 NVMe バックプレーンとして使用されます。

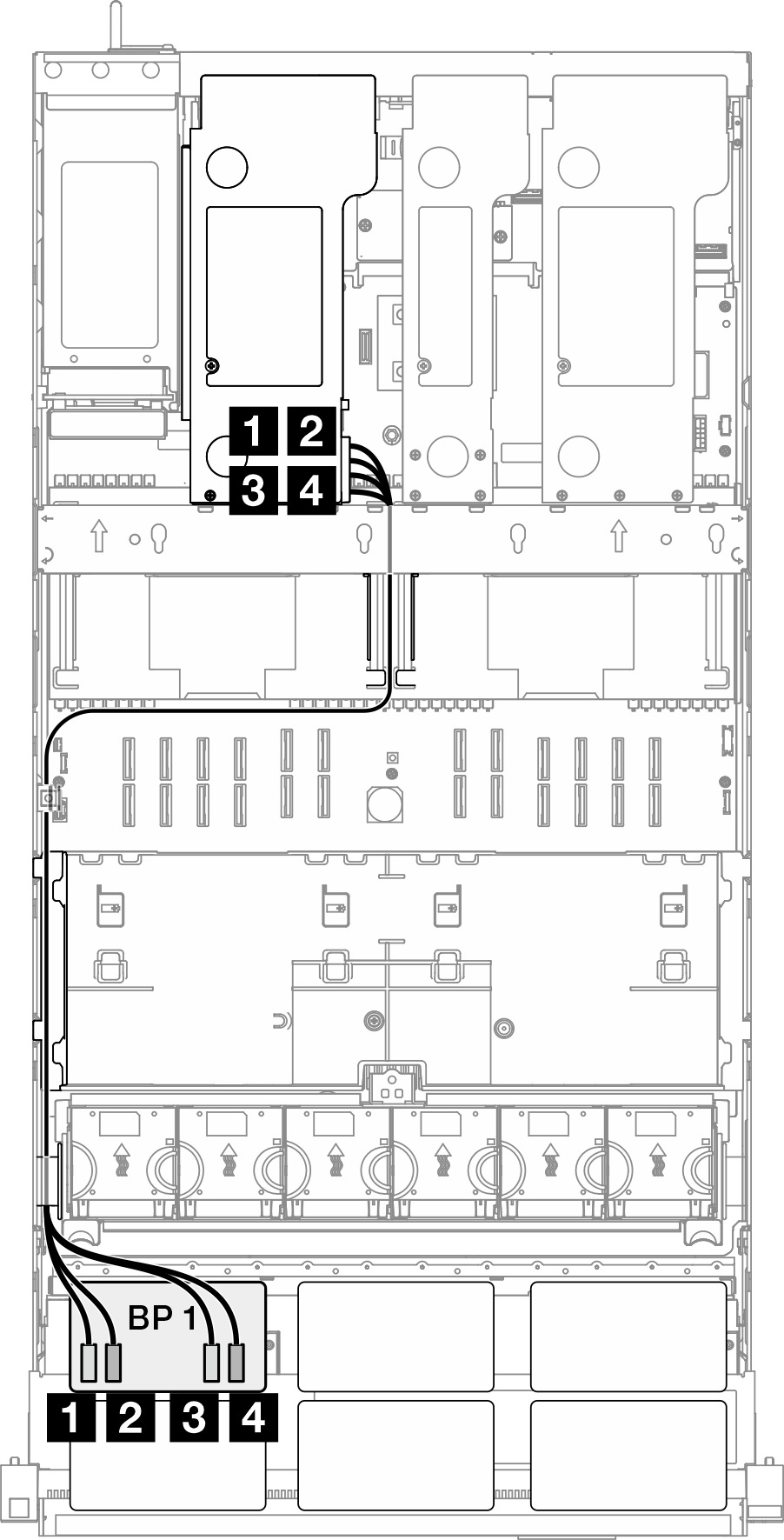

| NVMe ケーブル配線 | ||
|---|---|---|
 | ||
| 始点 | 終点 | ケーブル |
| 1 BP1: NVMe 0-1 | システム・ボード: NVMe 10 | MCIO x8 ～ MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | システム・ボード: NVMe 9 | MCIO x8 ～ MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | システム・ボード: NVMe 1 | MCIO x8 ～ Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | システム・ボード: NVMe 2 | MCIO x8 ～ Swift x8 (190 mm) |

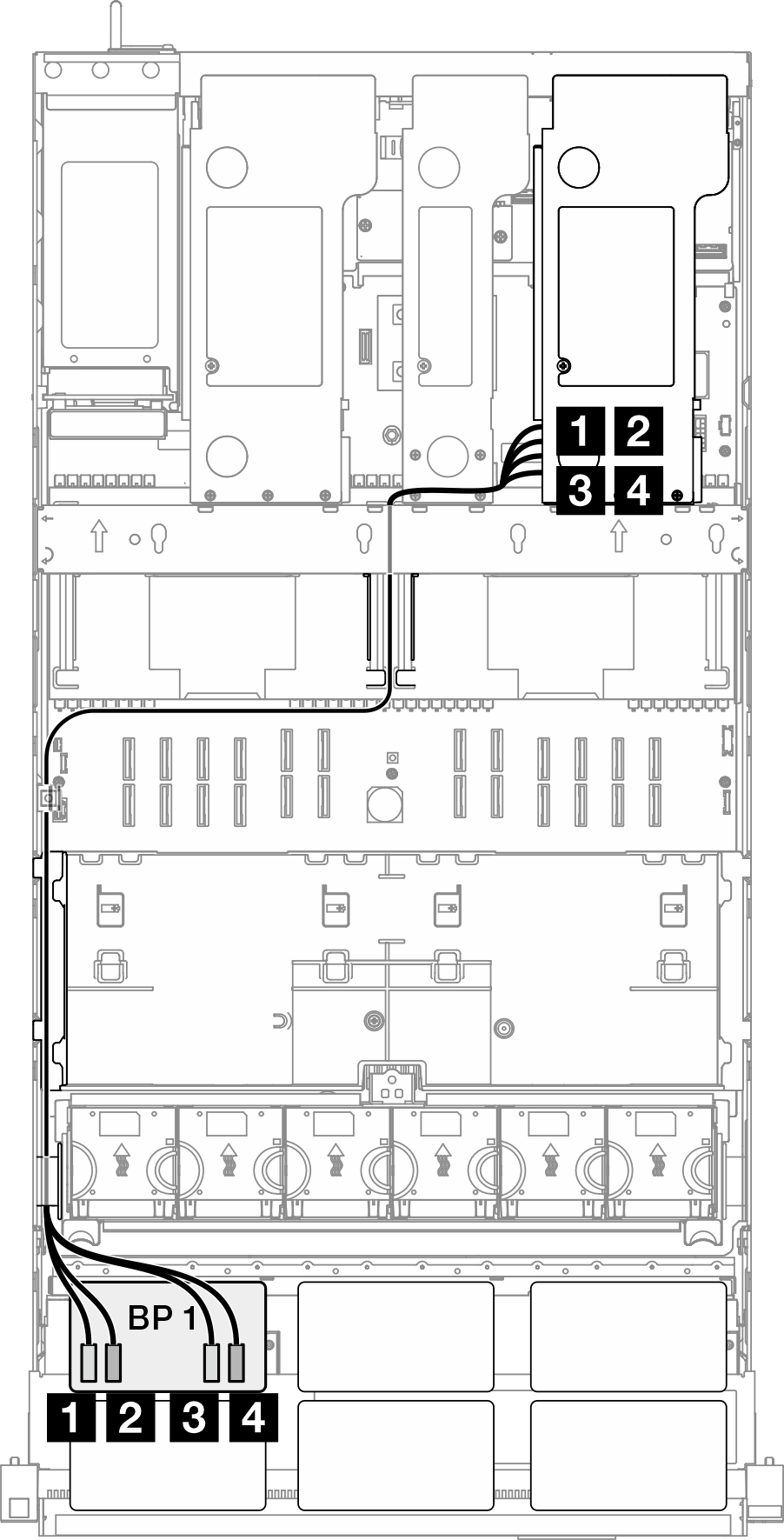

8i RAID/HBA アダプター
| NVMe ケーブル配線 | ||
|---|---|---|
| ||
| 始点 | 終点 | ケーブル |
| 1 BP1: NVMe 0-1 | システム・ボード: NVMe 10 | MCIO x8 ～ MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | システム・ボード: NVMe 9 | MCIO x8 ～ MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | システム・ボード: NVMe 1 | MCIO x8 ～ Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | システム・ボード: NVMe 2 | MCIO x8 ～ Swift x8 (190 mm) |
| ライザー 3 への SAS/SATA ケーブル配線 | ライザー 2 への SAS/SATA ケーブル配線 | ライザー 1 への SAS/SATA ケーブル配線 |
|---|---|---|
 |  |  |
注 ご使用の構成に応じて、RAID/HBA アダプターは異なるライザーの位置に取り付けます。 | ||
| 始点 | 終点 | ケーブル |
| 1 BP1: SAS/SATA |
|
|
8i RAID アダプター (トライモード)
| ライザー 3 への SAS/SATA ケーブル配線 | ライザー 2 への SAS/SATA ケーブル配線 | ライザー 1 への SAS/SATA ケーブル配線 |
|---|---|---|
| | |
注 ご使用の構成に応じて、RAID/HBA アダプターは異なるライザーの位置に取り付けます。 | ||
| 始点 | 終点 | ケーブル |
| 1 BP1: SAS/SATA | 8i Gen 4: C0 | Gen 4: SlimSAS x8 - SlimSAS x8 (1,000 mm) |
16i RAID/HBA アダプター
| NVMe ケーブル配線 | ||
|---|---|---|
| ||
| 始点 | 終点 | ケーブル |
| 1 BP1: NVMe 0-1 | システム・ボード: NVMe 10 | MCIO x8 ～ MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | システム・ボード: NVMe 9 | MCIO x8 ～ MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | システム・ボード: NVMe 1 | MCIO x8 ～ Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | システム・ボード: NVMe 2 | MCIO x8 ～ Swift x8 (190 mm) |
| ライザー 3 への SAS/SATA ケーブル配線 | ライザー 2 への SAS/SATA ケーブル配線 | ライザー 1 への SAS/SATA ケーブル配線 |
|---|---|---|
| | |
注 ご使用の構成に応じて、RAID/HBA アダプターは異なるライザーの位置に取り付けます。 | ||
| 始点 | 終点 | ケーブル |
| 1 BP1: SAS/SATA |
|
|
16i RAID/HBA アダプター (トライモード)
| ライザー 3 への SAS/SATA ケーブル配線 | ライザー 2 への SAS/SATA ケーブル配線 | ライザー 1 への SAS/SATA ケーブル配線 |
|---|---|---|
| | |
注 ご使用の構成に応じて、RAID/HBA アダプターは異なるライザーの位置に取り付けます。 | ||
| 始点 | 終点 | ケーブル |
| 1 BP1: SAS/SATA | 16i Gen 4: C0 | Gen 4: SlimSAS x8 - SlimSAS x8 (1,000 mm) |
32i RAID アダプター
| NVMe ケーブル配線 | ||
|---|---|---|
| ||
| 始点 | 終点 | ケーブル |
| 1 BP1: NVMe 0-1 | システム・ボード: NVMe 10 | MCIO x8 ～ MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | システム・ボード: NVMe 9 | MCIO x8 ～ MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | システム・ボード: NVMe 1 | MCIO x8 ～ Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | システム・ボード: NVMe 2 | MCIO x8 ～ Swift x8 (190 mm) |
| ライザー 3 への SAS/SATA ケーブル配線 | ライザー 1 への SAS/SATA ケーブル配線 | |
|---|---|---|
| | |
注 ご使用の構成に応じて、RAID/HBA アダプターは異なるライザーの位置に取り付けます。 | ||
| 始点 | 終点 | ケーブル |
| 1 BP1: SAS/SATA | 32i Gen 4: C0 | Gen 4: SlimSAS x8 - SlimSAS x8 (1,000 mm) |
