Backplane a 1 vano AnyBay
Utilizzare questa sezione per comprendere l'instradamento dei cavi di segnale per un backplane AnyBay.
Nota
- Accertarsi di osservare le regole e la sequenza di installazione riportate in Regole e ordine di installazione delle schede verticali e degli adattatori PCIe e Regole e ordine di installazione dei backplane dell'unità.
- Per ulteriori informazioni sull'instradamento dei cavi di alimentazione, vedere Instradamento dei cavi di alimentazione per i backplane dell'unità da 2,5".
- A seconda della configurazione, l'adattatore RAID/HBA verrà installato in diverse posizioni della scheda verticale.
- Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
- Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le apposite guide.
Questa configurazione contiene le seguenti combinazioni di controller di storage:
Nessun adattatore RAID/HBA
Nota
I backplane AnyBay vengono utilizzati come backplane NVMe nativi quando non è installato alcun adattatore RAID/HBA.

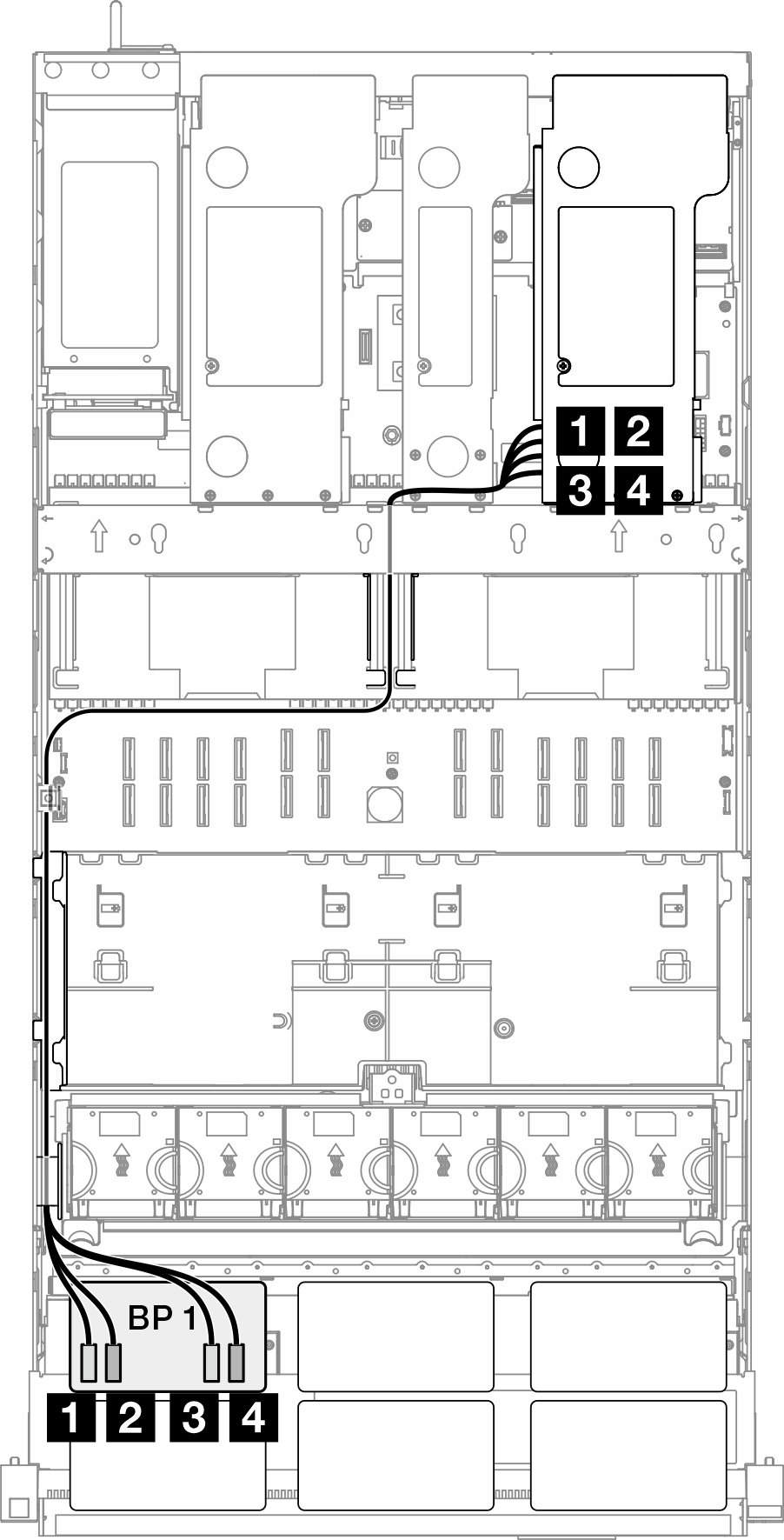

| Instradamento dei cavi NVMe | ||
|---|---|---|
 | ||
| Da | A | Cavo |
| 1 BP 1: NVMe 0-1 | Scheda di sistema: NVMe 10 | Da MCIO x8 a MCIO x8 (440 mm) |
| 2 BP 1: NVMe 2-3 | Scheda di sistema: NVMe 9 | Da MCIO x8 a MCIO x8 (440 mm) |
| 3 BP 1: NVMe 4-5 | Scheda di sistema: NVMe 1 | Da MCIO x8 a Swift x8 (190 mm) |
| 4 BP 1: NVMe 6-7 | Scheda di sistema: NVMe 2 | Da MCIO x8 a Swift x8 (190 mm) |
Adattatore RAID/HBA 8i

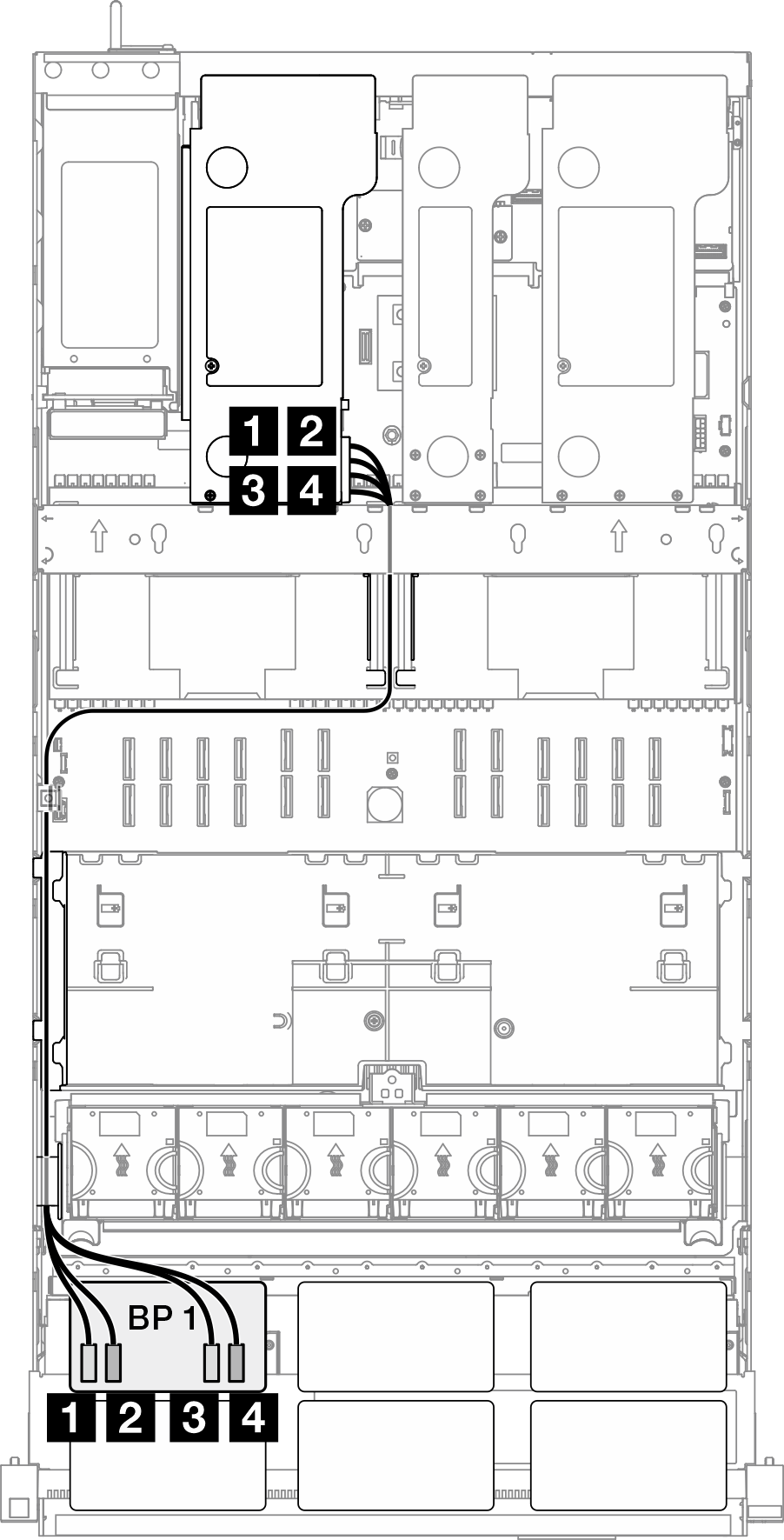

| Instradamento dei cavi NVMe | ||
|---|---|---|
| ||
| Da | A | Cavo |
| 1 BP 1: NVMe 0-1 | Scheda di sistema: NVMe 10 | Da MCIO x8 a MCIO x8 (440 mm) |
| 2 BP 1: NVMe 2-3 | Scheda di sistema: NVMe 9 | Da MCIO x8 a MCIO x8 (440 mm) |
| 3 BP 1: NVMe 4-5 | Scheda di sistema: NVMe 1 | Da MCIO x8 a Swift x8 (190 mm) |
| 4 BP 1: NVMe 6-7 | Scheda di sistema: NVMe 2 | Da MCIO x8 a Swift x8 (190 mm) |
| Instradamento dei cavi SAS/SATA per la scheda verticale 3 | Instradamento dei cavi SAS/SATA per la scheda verticale 2 | Instradamento dei cavi SAS/SATA per la scheda verticale 1 |
|---|---|---|
 |  |  |
Nota A seconda della configurazione, l'adattatore RAID/HBA verrà installato in diverse posizioni della scheda verticale. | ||
| Da | A | Cavo |
| 1 BP 1: SAS/SATA |
|
|
Adattatore RAID 8i (tre modalità)
| Instradamento dei cavi SAS/SATA per la scheda verticale 3 | Instradamento dei cavi SAS/SATA per la scheda verticale 2 | Instradamento dei cavi SAS/SATA per la scheda verticale 1 |
|---|---|---|
| | |
Nota A seconda della configurazione, l'adattatore RAID/HBA verrà installato in diverse posizioni della scheda verticale. | ||
| Da | A | Cavo |
| 1 BP 1: SAS/SATA | 8i Gen 4: C0 | Gen 4: da SlimSAS x8 a SlimSAS x8 (1.000 mm) |
Adattatore RAID/HBA 16i
| Instradamento dei cavi NVMe | ||
|---|---|---|
| ||
| Da | A | Cavo |
| 1 BP 1: NVMe 0-1 | Scheda di sistema: NVMe 10 | Da MCIO x8 a MCIO x8 (440 mm) |
| 2 BP 1: NVMe 2-3 | Scheda di sistema: NVMe 9 | Da MCIO x8 a MCIO x8 (440 mm) |
| 3 BP 1: NVMe 4-5 | Scheda di sistema: NVMe 1 | Da MCIO x8 a Swift x8 (190 mm) |
| 4 BP 1: NVMe 6-7 | Scheda di sistema: NVMe 2 | Da MCIO x8 a Swift x8 (190 mm) |
| Instradamento dei cavi SAS/SATA per la scheda verticale 3 | Instradamento dei cavi SAS/SATA per la scheda verticale 2 | Instradamento dei cavi SAS/SATA per la scheda verticale 1 |
|---|---|---|
| | |
Nota A seconda della configurazione, l'adattatore RAID/HBA verrà installato in diverse posizioni della scheda verticale. | ||
| Da | A | Cavo |
| 1 BP 1: SAS/SATA |
|
|
Adattatore RAID/HBA 16i (tre modalità)
| Instradamento dei cavi SAS/SATA per la scheda verticale 3 | Instradamento dei cavi SAS/SATA per la scheda verticale 2 | Instradamento dei cavi SAS/SATA per la scheda verticale 1 |
|---|---|---|
| | |
Nota A seconda della configurazione, l'adattatore RAID/HBA verrà installato in diverse posizioni della scheda verticale. | ||
| Da | A | Cavo |
| 1 BP 1: SAS/SATA | 16i Gen 4: C0 | Gen 4: da SlimSAS x8 a SlimSAS x8 (1.000 mm) |
Adattatore RAID 32i
| Instradamento dei cavi NVMe | ||
|---|---|---|
| ||
| Da | A | Cavo |
| 1 BP 1: NVMe 0-1 | Scheda di sistema: NVMe 10 | Da MCIO x8 a MCIO x8 (440 mm) |
| 2 BP 1: NVMe 2-3 | Scheda di sistema: NVMe 9 | Da MCIO x8 a MCIO x8 (440 mm) |
| 3 BP 1: NVMe 4-5 | Scheda di sistema: NVMe 1 | Da MCIO x8 a Swift x8 (190 mm) |
| 4 BP 1: NVMe 6-7 | Scheda di sistema: NVMe 2 | Da MCIO x8 a Swift x8 (190 mm) |
| Instradamento dei cavi SAS/SATA per la scheda verticale 3 | Instradamento dei cavi SAS/SATA per la scheda verticale 1 | |
|---|---|---|
| | |
Nota A seconda della configurazione, l'adattatore RAID/HBA verrà installato in diverse posizioni della scheda verticale. | ||
| Da | A | Cavo |
| 1 BP 1: SAS/SATA | 32i Gen 4: C0 | Gen 4: da SlimSAS x8 a SlimSAS x8 (1.000 mm) |
