1 объединительная панель AnyBay
В этом разделе содержится информация о прокладке сигнальных кабелей одной объединительной панели AnyBay.
Прим.
- Обеспечьте соблюдение правил и последовательности установки, представленных в разделах Правила и порядок установки платы-адаптера Riser PCIe и Правила и порядок установки объединительных панелей для дисков.
- Дополнительные сведения о прокладке кабелей питания см. в разделе Прокладка кабелей питания объединительной панели для 2,5-дюймовых дисков.
- Место установки адаптера RAID/HBA на плате-адаптере Riser зависит от конфигурации.
- Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
- При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью кабельных направляющих.
Эта конфигурация содержит следующие сочетания контроллеров хранилищ:
Без адаптеров RAID/HBA
Прим.
Если адаптеры RAID/HBA не установлены, объединительные панели AnyBay используются в качестве объединительных панелей только NVMe.
| Прокладка кабелей NVMe | ||
|---|---|---|
 | ||
| От | К | Кабель |
| 1 Объединительная панель 1: NVMe 0–1 | Материнская плата: NVMe 10 | MCIO x8 — MCIO x8 (440 мм) |
| 2 Объединительная панель 1: NVMe 2–3 | Материнская плата: NVMe 9 | MCIO x8 — MCIO x8 (440 мм) |
| 3 Объединительная панель 1: NVMe 4–5 | Материнская плата: NVMe 1 | MCIO x8 — Swift x8 (190 мм) |
| 4 Объединительная панель 1: NVMe 6–7 | Материнская плата: NVMe 2 | MCIO x8 — Swift x8 (190 мм) |
Адаптер RAID/HBA 8i
| Прокладка кабелей NVMe | ||
|---|---|---|
| ||
| От | К | Кабель |
| 1 Объединительная панель 1: NVMe 0–1 | Материнская плата: NVMe 10 | MCIO x8 — MCIO x8 (440 мм) |
| 2 Объединительная панель 1: NVMe 2–3 | Материнская плата: NVMe 9 | MCIO x8 — MCIO x8 (440 мм) |
| 3 Объединительная панель 1: NVMe 4–5 | Материнская плата: NVMe 1 | MCIO x8 — Swift x8 (190 мм) |
| 4 Объединительная панель 1: NVMe 6–7 | Материнская плата: NVMe 2 | MCIO x8 — Swift x8 (190 мм) |

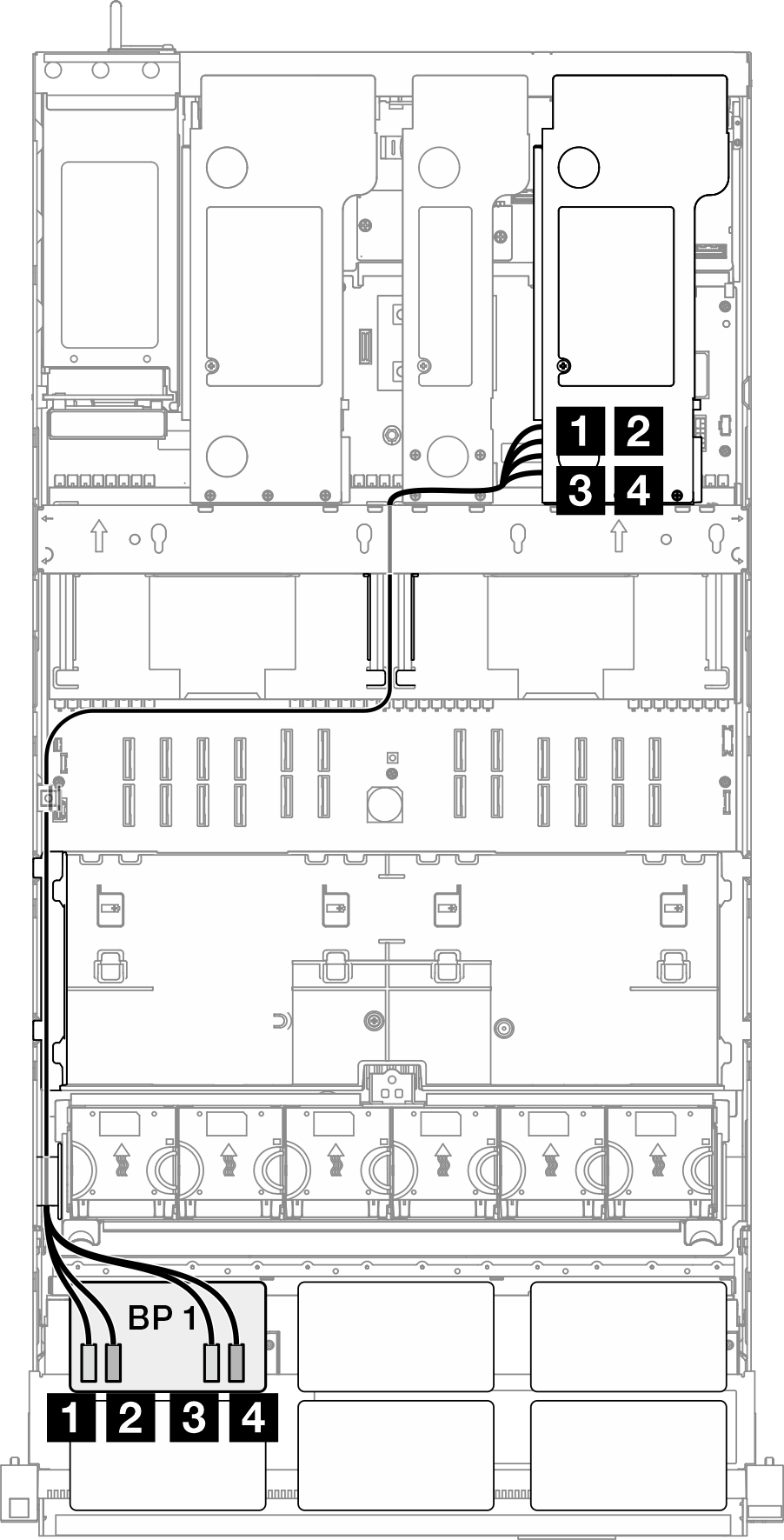

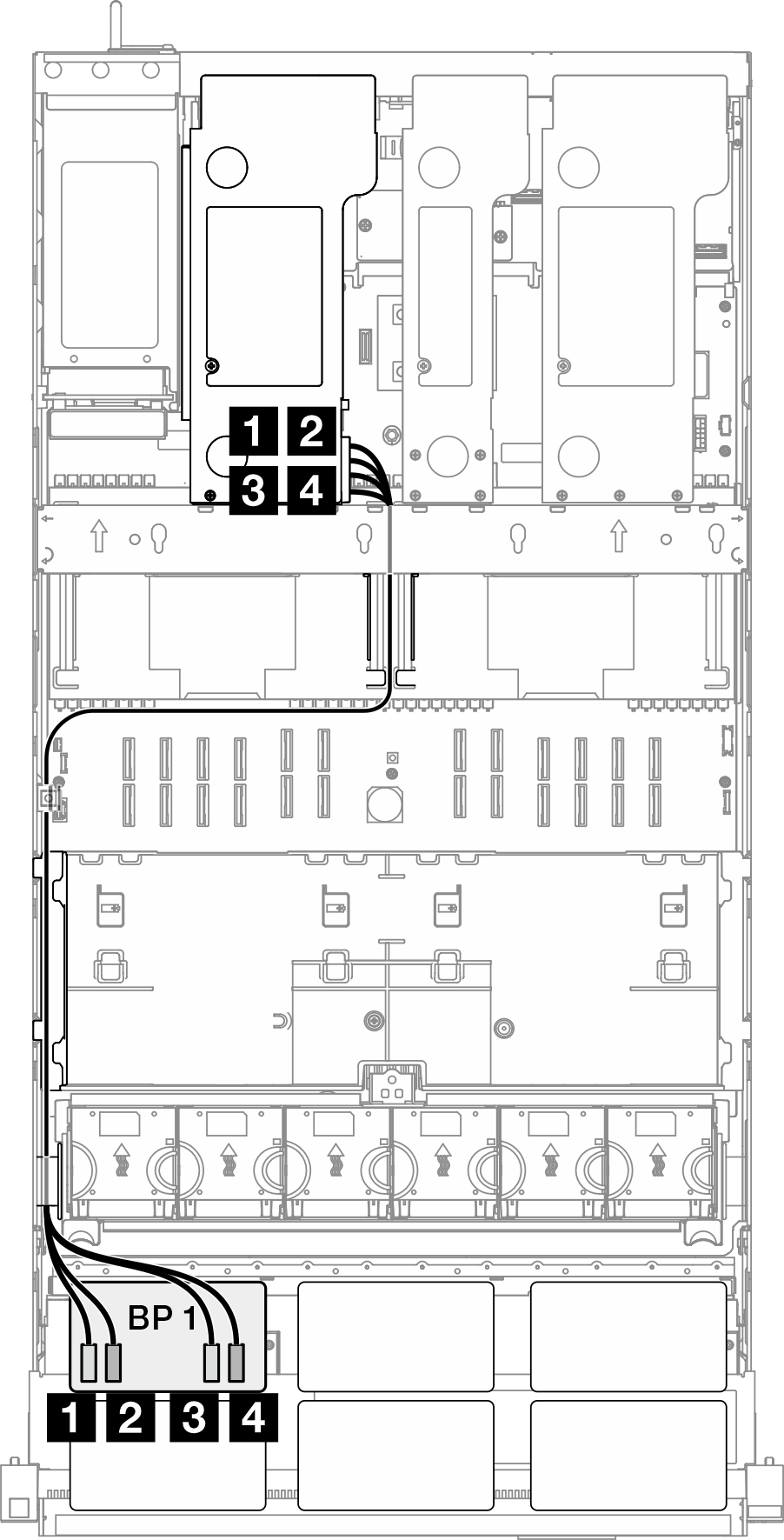

| Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 3 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 2 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 1 |
|---|---|---|
 |  |  |
Прим. Место установки адаптера RAID/HBA на плате-адаптере Riser зависит от конфигурации. | ||
| От | К | Кабель |
| 1 Объединительная панель 1: SAS/SATA |
|
|
Адаптер RAID 8i (трехрежимный)
| Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 3 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 2 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 1 |
|---|---|---|
| | |
Прим. Место установки адаптера RAID/HBA на плате-адаптере Riser зависит от конфигурации. | ||
| От | К | Кабель |
| 1 Объединительная панель 1: SAS/SATA | 8i 4-го поколения: C0 | 4-е поколение: SlimSAS x8 — SlimSAS x8 (1000 мм) |
Адаптер RAID/HBA 16i
| Прокладка кабелей NVMe | ||
|---|---|---|
| ||
| От | К | Кабель |
| 1 Объединительная панель 1: NVMe 0–1 | Материнская плата: NVMe 10 | MCIO x8 — MCIO x8 (440 мм) |
| 2 Объединительная панель 1: NVMe 2–3 | Материнская плата: NVMe 9 | MCIO x8 — MCIO x8 (440 мм) |
| 3 Объединительная панель 1: NVMe 4–5 | Материнская плата: NVMe 1 | MCIO x8 — Swift x8 (190 мм) |
| 4 Объединительная панель 1: NVMe 6–7 | Материнская плата: NVMe 2 | MCIO x8 — Swift x8 (190 мм) |
| Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 3 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 2 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 1 |
|---|---|---|
| | |
Прим. Место установки адаптера RAID/HBA на плате-адаптере Riser зависит от конфигурации. | ||
| От | К | Кабель |
| 1 Объединительная панель 1: SAS/SATA |
|
|
Адаптер RAID/HBA 16i (трехрежимный)
| Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 3 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 2 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 1 |
|---|---|---|
| | |
Прим. Место установки адаптера RAID/HBA на плате-адаптере Riser зависит от конфигурации. | ||
| От | К | Кабель |
| 1 Объединительная панель 1: SAS/SATA | 16i 4-го поколения: C0 | 4-е поколение: SlimSAS x8 — SlimSAS x8 (1000 мм) |
Адаптер RAID 32i
| Прокладка кабелей NVMe | ||
|---|---|---|
| ||
| От | К | Кабель |
| 1 Объединительная панель 1: NVMe 0–1 | Материнская плата: NVMe 10 | MCIO x8 — MCIO x8 (440 мм) |
| 2 Объединительная панель 1: NVMe 2–3 | Материнская плата: NVMe 9 | MCIO x8 — MCIO x8 (440 мм) |
| 3 Объединительная панель 1: NVMe 4–5 | Материнская плата: NVMe 1 | MCIO x8 — Swift x8 (190 мм) |
| 4 Объединительная панель 1: NVMe 6–7 | Материнская плата: NVMe 2 | MCIO x8 — Swift x8 (190 мм) |
| Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 3 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 1 | |
|---|---|---|
| | |
Прим. Место установки адаптера RAID/HBA на плате-адаптере Riser зависит от конфигурации. | ||
| От | К | Кабель |
| 1 Объединительная панель 1: SAS/SATA | 32i 4-го поколения: C0 | 4-е поколение: SlimSAS x8 — SlimSAS x8 (1000 мм) |
