1 x AnyBay 백플레인
이 섹션을 사용하여 AnyBay 백플레인 1개의 신호 케이블 배선을 이해하십시오.
주
- PCIe 라이저 및 어댑터 설치 규칙 및 순서 및 드라이브 백플레인 설치 규칙 및 순서의 설치 규칙 및 순서를 준수하십시오.
- 전원 케이블 배선에 대한 자세한 정보는 2.5인치 드라이브 백플레인 전원 케이블 배선의 내용을 참조하십시오.
- 구성에 따라 RAID/HBA 어댑터는 다른 라이저 위치에 설치됩니다.
- 커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
- 케이블을 배선할 때 모든 케이블이 케이블 가이드를 통과하여 올바르게 배선되었는지 확인하십시오.
이 구성은 다음 스토리지 컨트롤러 조합을 포함합니다.
RAID/HBA 어댑터 없음
주
RAID/HBA 어댑터가 설치되지 않은 경우 AnyBay 백플레인은 순수 NVMe 백플레인으로 사용됩니다.

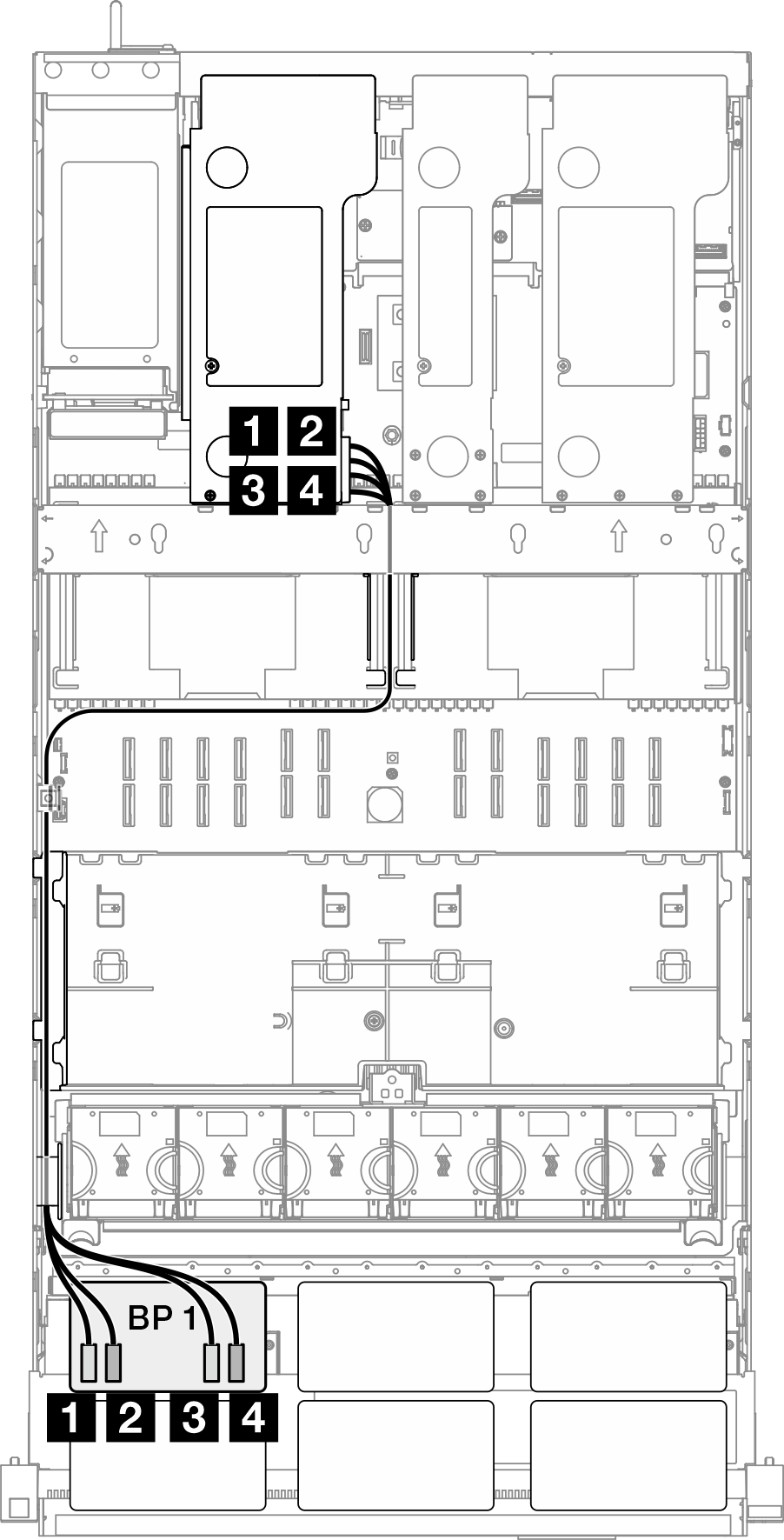

| NVMe 케이블 배선 | ||
|---|---|---|
 | ||
| 시작 | 끝 | 케이블 |
| 1 BP1: NVMe 0-1 | 시스템 보드: NVMe 10 | MCIO x8 - MCIO x8(440mm) |
| 2 BP1: NVMe 2-3 | 시스템 보드: NVMe 9 | MCIO x8 - MCIO x8(440mm) |
| 3 BP1: NVMe 4-5 | 시스템 보드: NVMe 1 | MCIO x8 - Swift x8(190mm) |
| 4 BP1: NVMe 6-7 | 시스템 보드: NVMe 2 | MCIO x8 - Swift x8(190mm) |
8i RAID/HBA 어댑터

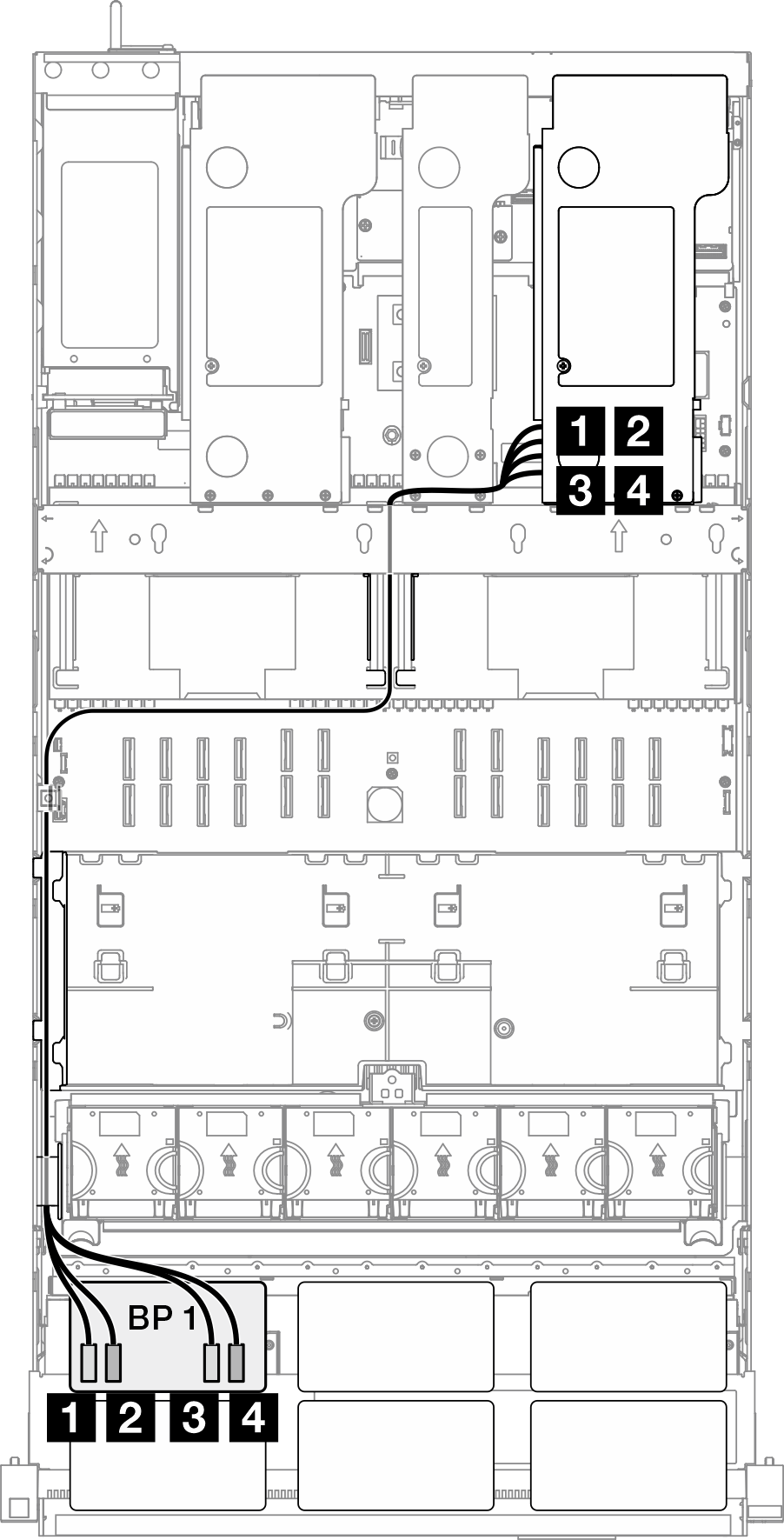

| NVMe 케이블 배선 | ||
|---|---|---|
| ||
| 시작 | 끝 | 케이블 |
| 1 BP1: NVMe 0-1 | 시스템 보드: NVMe 10 | MCIO x8 - MCIO x8(440mm) |
| 2 BP1: NVMe 2-3 | 시스템 보드: NVMe 9 | MCIO x8 - MCIO x8(440mm) |
| 3 BP1: NVMe 4-5 | 시스템 보드: NVMe 1 | MCIO x8 - Swift x8(190mm) |
| 4 BP1: NVMe 6-7 | 시스템 보드: NVMe 2 | MCIO x8 - Swift x8(190mm) |
| 라이저 3으로의 SAS/SATA 케이블 배선 | 라이저 2로의 SAS/SATA 케이블 배선 | 라이저 1로의 SAS/SATA 케이블 배선 |
|---|---|---|
 |  |  |
주 구성에 따라 RAID/HBA 어댑터는 다른 라이저 위치에 설치됩니다. | ||
| 시작 | 끝 | 케이블 |
| 1 BP1: SAS/SATA |
|
|
8i RAID 어댑터(트라이모드)
| 라이저 3으로의 SAS/SATA 케이블 배선 | 라이저 2로의 SAS/SATA 케이블 배선 | 라이저 1로의 SAS/SATA 케이블 배선 |
|---|---|---|
| | |
주 구성에 따라 RAID/HBA 어댑터는 다른 라이저 위치에 설치됩니다. | ||
| 시작 | 끝 | 케이블 |
| 1 BP1: SAS/SATA | 8i Gen 4: C0 | Gen 4: SlimSAS x8 - SlimSAS x8(1000mm) |
16i RAID/HBA 어댑터
| NVMe 케이블 배선 | ||
|---|---|---|
| ||
| 시작 | 끝 | 케이블 |
| 1 BP1: NVMe 0-1 | 시스템 보드: NVMe 10 | MCIO x8 - MCIO x8(440mm) |
| 2 BP1: NVMe 2-3 | 시스템 보드: NVMe 9 | MCIO x8 - MCIO x8(440mm) |
| 3 BP1: NVMe 4-5 | 시스템 보드: NVMe 1 | MCIO x8 - Swift x8(190mm) |
| 4 BP1: NVMe 6-7 | 시스템 보드: NVMe 2 | MCIO x8 - Swift x8(190mm) |
| 라이저 3으로의 SAS/SATA 케이블 배선 | 라이저 2로의 SAS/SATA 케이블 배선 | 라이저 1로의 SAS/SATA 케이블 배선 |
|---|---|---|
| | |
주 구성에 따라 RAID/HBA 어댑터는 다른 라이저 위치에 설치됩니다. | ||
| 시작 | 끝 | 케이블 |
| 1 BP1: SAS/SATA |
|
|
16i RAID/HBA 어댑터(트라이모드)
| 라이저 3으로의 SAS/SATA 케이블 배선 | 라이저 2로의 SAS/SATA 케이블 배선 | 라이저 1로의 SAS/SATA 케이블 배선 |
|---|---|---|
| | |
주 구성에 따라 RAID/HBA 어댑터는 다른 라이저 위치에 설치됩니다. | ||
| 시작 | 끝 | 케이블 |
| 1 BP1: SAS/SATA | 16i Gen 4: C0 | Gen 4: SlimSAS x8 - SlimSAS x8(1000mm) |
32i RAID 어댑터
| NVMe 케이블 배선 | ||
|---|---|---|
| ||
| 시작 | 끝 | 케이블 |
| 1 BP1: NVMe 0-1 | 시스템 보드: NVMe 10 | MCIO x8 - MCIO x8(440mm) |
| 2 BP1: NVMe 2-3 | 시스템 보드: NVMe 9 | MCIO x8 - MCIO x8(440mm) |
| 3 BP1: NVMe 4-5 | 시스템 보드: NVMe 1 | MCIO x8 - Swift x8(190mm) |
| 4 BP1: NVMe 6-7 | 시스템 보드: NVMe 2 | MCIO x8 - Swift x8(190mm) |
| 라이저 3으로의 SAS/SATA 케이블 배선 | 라이저 1로의 SAS/SATA 케이블 배선 | |
|---|---|---|
| | |
주 구성에 따라 RAID/HBA 어댑터는 다른 라이저 위치에 설치됩니다. | ||
| 시작 | 끝 | 케이블 |
| 1 BP1: SAS/SATA | 32i Gen 4: C0 | Gen 4: SlimSAS x8 - SlimSAS x8(1000mm) |
