1 x AnyBay-Rückwandplatine
Verwenden Sie diesen Abschnitt, um die Signalkabelführung für eine AnyBay-Rückwandplatine zu verstehen.
Anmerkung
- Stellen Sie sicher, dass Sie die Installationsregeln und ‑reihenfolge in Installationsregeln und ‑reihenfolge für PCIe-Adapterkarte und Adapter und Installationsregeln und ‑reihenfolge der Rückwandplatine für Laufwerke einhalten.
- Weitere Informationen zur Netzkabelführung finden Sie unter Netzkabelführung für Rückwandplatinen für 2,5‑Zoll-Laufwerke.
- Je nach Konfiguration wird der RAID/HBA-Adapter an unterschiedlichen Adapterpositionen installiert.
- Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
- Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen geführt werden.
Diese Konfiguration enthält die folgenden Speichercontroller-Kombinationen:
Keine RAID/HBA-Adapter
Anmerkung
Die AnyBay-Rückwandplatinen werden als reine NVMe-Rückwandplatinen verwendet, wenn keine RAID/HBA-Adapter installiert sind.

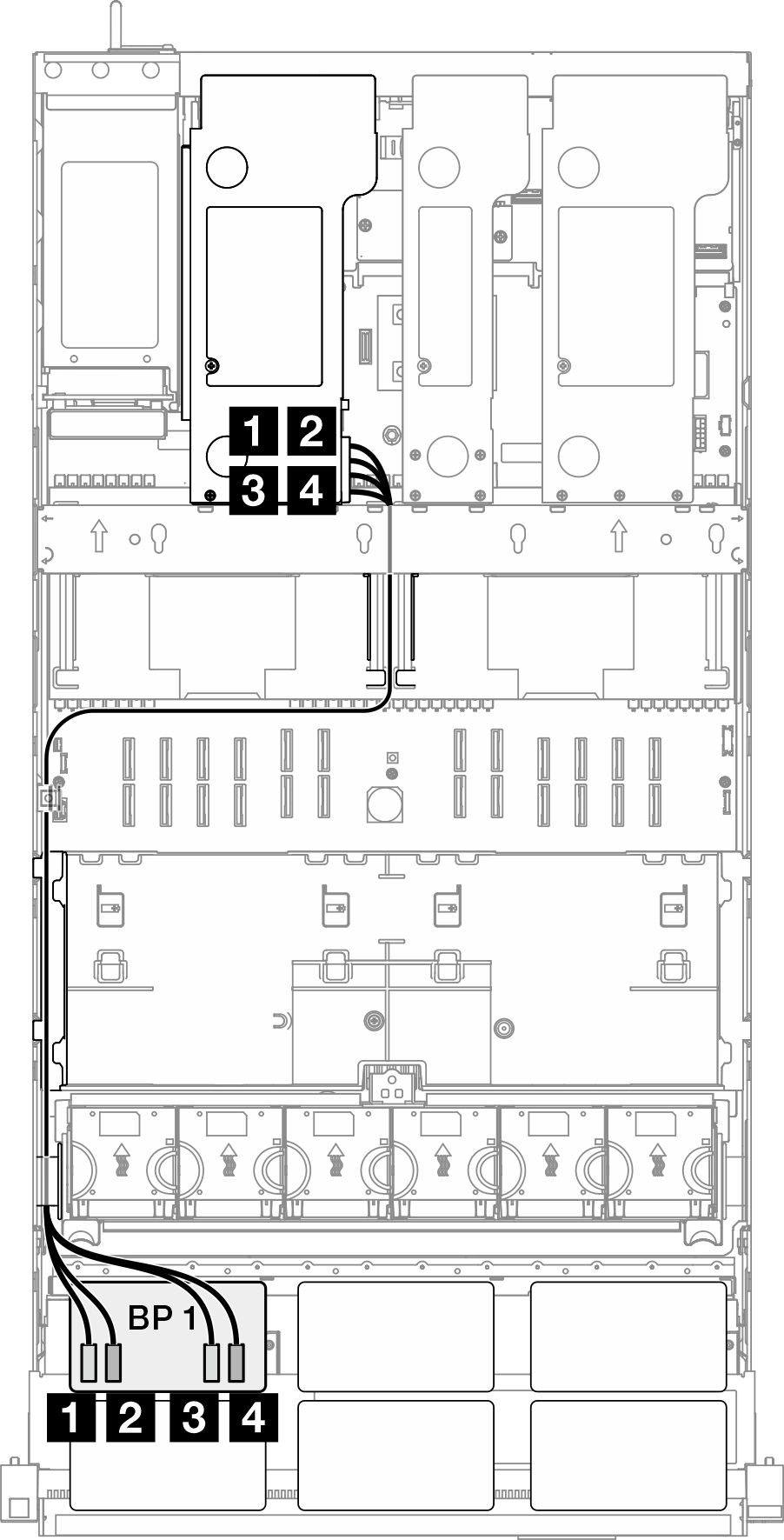

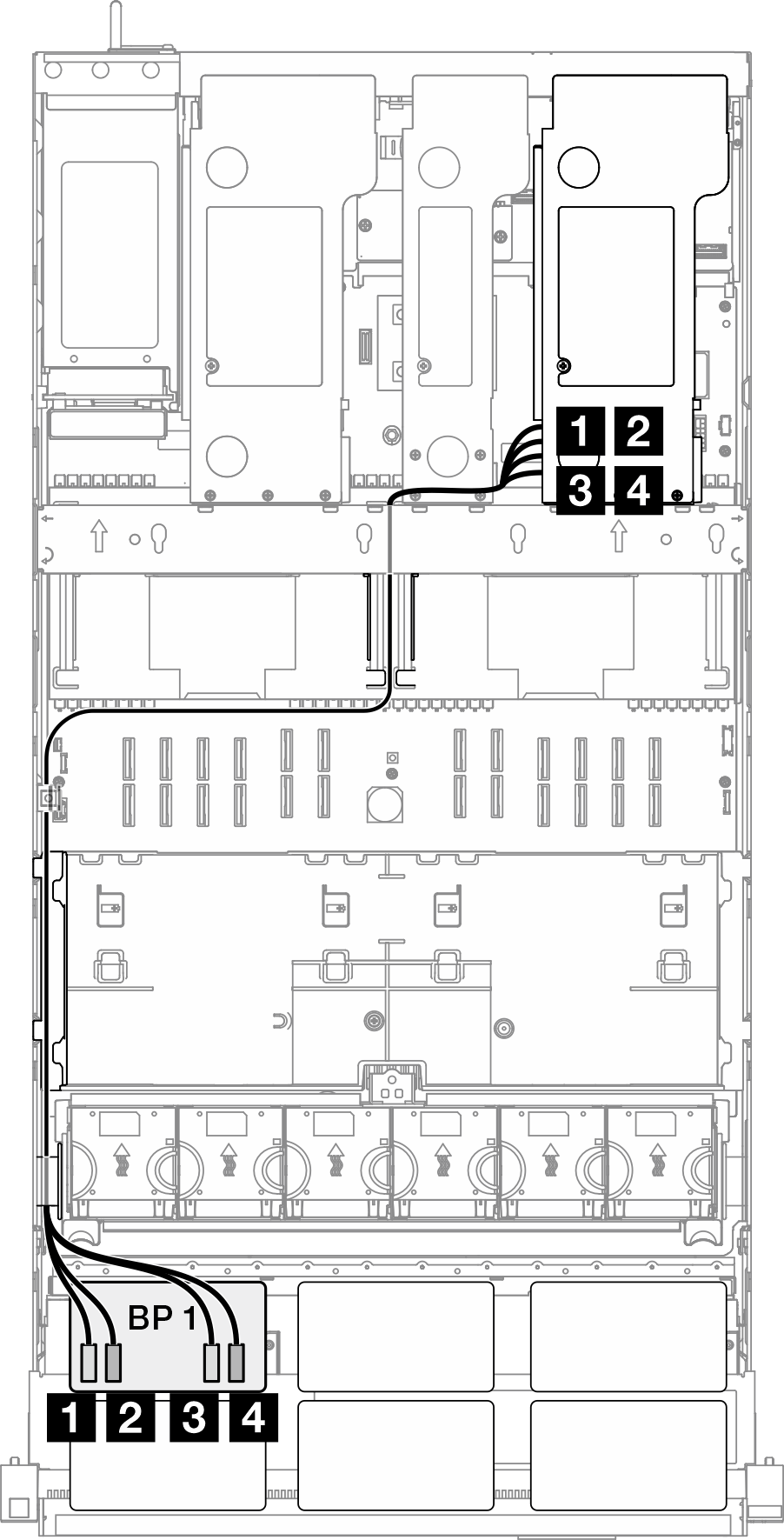

| NVMe-Kabelführung | ||
|---|---|---|
 | ||
| Von | Zu | Kabel |
| 1 BP1: NVMe 0-1 | Systemplatine: NVMe 10 | MCIO x8 zu MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Systemplatine: NVMe 9 | MCIO x8 zu MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Systemplatine: NVMe 1 | MCIO x8 to Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Systemplatine: NVMe 2 | MCIO x8 to Swift x8 (190 mm) |
8i RAID/HBA-Adapter
| NVMe-Kabelführung | ||
|---|---|---|
| ||
| Von | Zu | Kabel |
| 1 BP1: NVMe 0-1 | Systemplatine: NVMe 10 | MCIO x8 zu MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Systemplatine: NVMe 9 | MCIO x8 zu MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Systemplatine: NVMe 1 | MCIO x8 to Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Systemplatine: NVMe 2 | MCIO x8 to Swift x8 (190 mm) |
| SAS/SATA-Kabelführung zu Adapterkarte 3 | SAS/SATA-Kabelführung zu Adapterkarte 2 | SAS/SATA-Kabelführung zu Adapterkarte 1 |
|---|---|---|
 |  |  |
Anmerkung Je nach Konfiguration wird der RAID/HBA-Adapter an unterschiedlichen Adapterpositionen installiert. | ||
| Von | Zu | Kabel |
| 1 BP1: SAS/SATA |
|
|
8i RAID-Adapter (Tri-Modus)
| SAS/SATA-Kabelführung zu Adapterkarte 3 | SAS/SATA-Kabelführung zu Adapterkarte 2 | SAS/SATA-Kabelführung zu Adapterkarte 1 |
|---|---|---|
| | |
Anmerkung Je nach Konfiguration wird der RAID/HBA-Adapter an unterschiedlichen Adapterpositionen installiert. | ||
| Von | Zu | Kabel |
| 1 BP1: SAS/SATA | 8i Gen4: C0 | Gen4: SlimSAS x8 zu SlimSAS x8 (1.000 mm) |
16i RAID/HBA-Adapter
| NVMe-Kabelführung | ||
|---|---|---|
| ||
| Von | Zu | Kabel |
| 1 BP1: NVMe 0-1 | Systemplatine: NVMe 10 | MCIO x8 zu MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Systemplatine: NVMe 9 | MCIO x8 zu MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Systemplatine: NVMe 1 | MCIO x8 to Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Systemplatine: NVMe 2 | MCIO x8 to Swift x8 (190 mm) |
| SAS/SATA-Kabelführung zu Adapterkarte 3 | SAS/SATA-Kabelführung zu Adapterkarte 2 | SAS/SATA-Kabelführung zu Adapterkarte 1 |
|---|---|---|
| | |
Anmerkung Je nach Konfiguration wird der RAID/HBA-Adapter an unterschiedlichen Adapterpositionen installiert. | ||
| Von | Zu | Kabel |
| 1 BP1: SAS/SATA |
|
|
16i RAID/HBA-Adapter (Tri-Modus)
| SAS/SATA-Kabelführung zu Adapterkarte 3 | SAS/SATA-Kabelführung zu Adapterkarte 2 | SAS/SATA-Kabelführung zu Adapterkarte 1 |
|---|---|---|
| | |
Anmerkung Je nach Konfiguration wird der RAID/HBA-Adapter an unterschiedlichen Adapterpositionen installiert. | ||
| Von | Zu | Kabel |
| 1 BP1: SAS/SATA | 16i Gen4: C0 | Gen4: SlimSAS x8 zu SlimSAS x8 (1.000 mm) |
32i RAID-Adapter
| NVMe-Kabelführung | ||
|---|---|---|
| ||
| Von | Zu | Kabel |
| 1 BP1: NVMe 0-1 | Systemplatine: NVMe 10 | MCIO x8 zu MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Systemplatine: NVMe 9 | MCIO x8 zu MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Systemplatine: NVMe 1 | MCIO x8 to Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Systemplatine: NVMe 2 | MCIO x8 to Swift x8 (190 mm) |
| SAS/SATA-Kabelführung zu Adapterkarte 3 | SAS/SATA-Kabelführung zu Adapterkarte 1 | |
|---|---|---|
| | |
Anmerkung Je nach Konfiguration wird der RAID/HBA-Adapter an unterschiedlichen Adapterpositionen installiert. | ||
| Von | Zu | Kabel |
| 1 BP1: SAS/SATA | 32i Gen4: C0 | Gen4: SlimSAS x8 zu SlimSAS x8 (1.000 mm) |
