1 x AnyBay 背板
请参阅本节了解一个 AnyBay 背板的信号线缆布放。
注
- 确保遵循PCIe 转接卡和适配器安装规则和顺序和硬盘背板安装规则和顺序中的安装规则和顺序。
- 有关电源线布放的更多信息，请参阅2.5 英寸硬盘背板电源线布放。
- 根据您的配置，RAID/HBA 适配器将安装在不同的转接卡位置。
- 接口之间的连接：1↔1，2↔2，3↔3，... n↔n
- 请确保使用线缆导向装置正确布放所有线缆。
无 RAID/HBA 适配器
注
未装有 RAID/HBA 适配器时，AnyBay 背板用作纯 NVMe 背板。

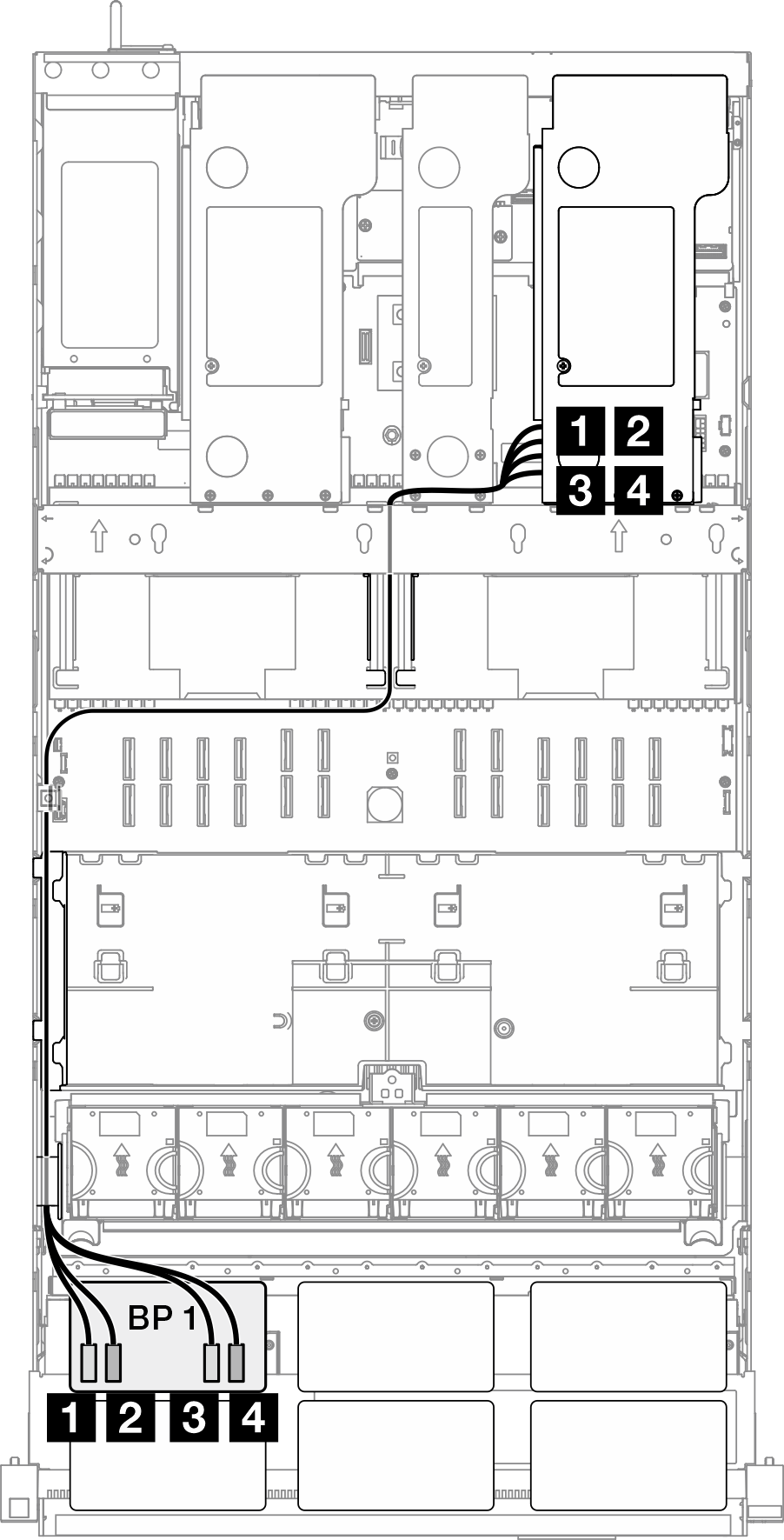

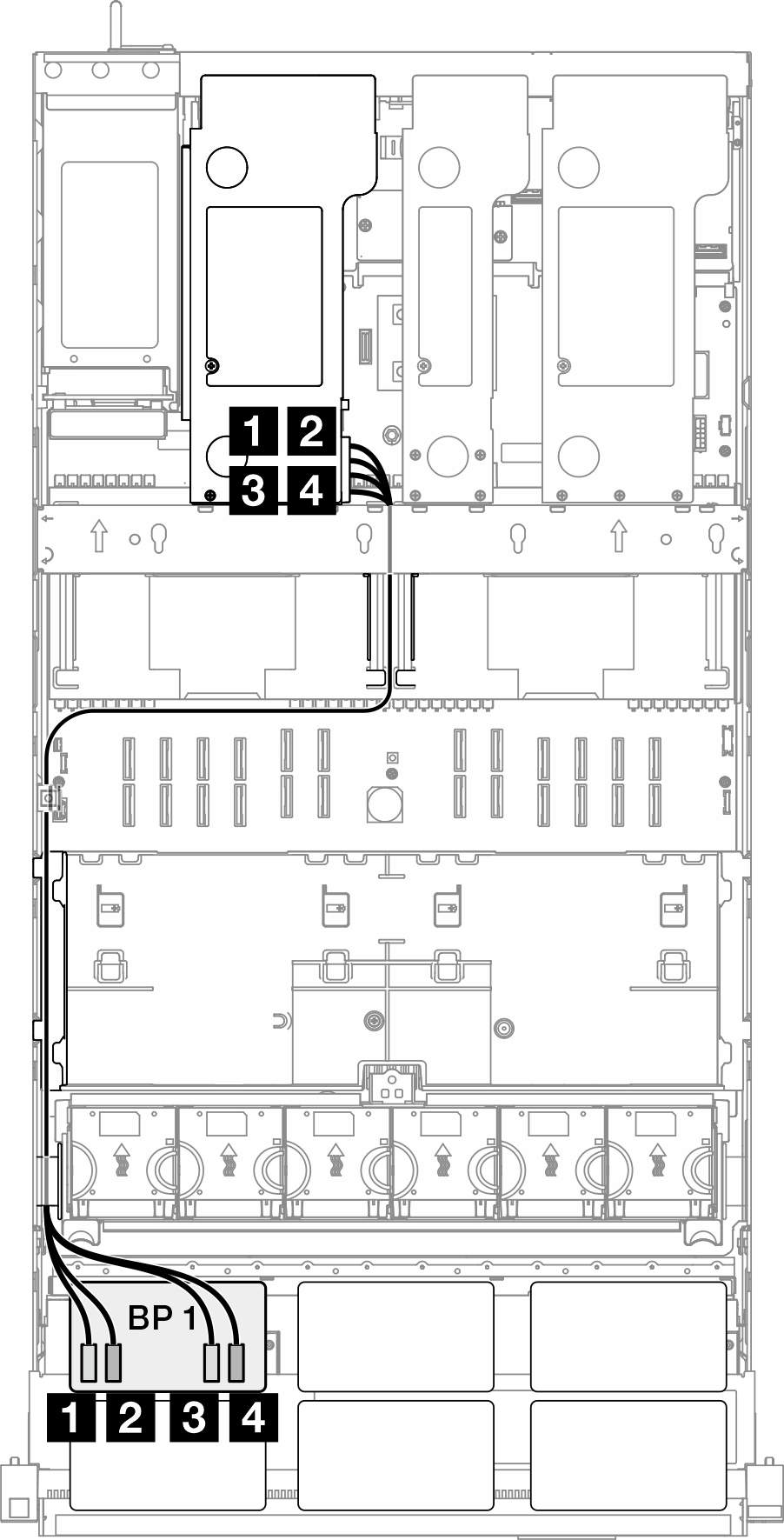

| NVMe 线缆布放 | ||
|---|---|---|
 | ||
| 从 | 到 | 线缆 |
| 1 背板 1：NVMe 0-1 | 主板：NVMe 10 | MCIO x8 转 MCIO x8（440 毫米） |
| 2 背板 1：NVMe 2-3 | 主板：NVMe 9 | MCIO x8 转 MCIO x8（440 毫米） |
| 3 背板 1：NVMe 4-5 | 主板：NVMe 1 | MCIO x8 转 Swift x8（190 毫米） |
| 4 背板 1：NVMe 6-7 | 主板：NVMe 2 | MCIO x8 转 Swift x8（190 毫米） |
8i RAID/HBA 适配器
| NVMe 线缆布放 | ||
|---|---|---|
| ||
| 从 | 到 | 线缆 |
| 1 背板 1：NVMe 0-1 | 主板：NVMe 10 | MCIO x8 转 MCIO x8（440 毫米） |
| 2 背板 1：NVMe 2-3 | 主板：NVMe 9 | MCIO x8 转 MCIO x8（440 毫米） |
| 3 背板 1：NVMe 4-5 | 主板：NVMe 1 | MCIO x8 转 Swift x8（190 毫米） |
| 4 背板 1：NVMe 6-7 | 主板：NVMe 2 | MCIO x8 转 Swift x8（190 毫米） |
| SAS/SATA 线缆布放到转接卡 3 | SAS/SATA 线缆布放到转接卡 2 | SAS/SATA 线缆布放到转接卡 1 |
|---|---|---|
 |  |  |
注 根据您的配置，RAID/HBA 适配器将安装在不同的转接卡位置。 | ||
| 从 | 到 | 线缆 |
| 1 背板 1：SAS/SATA |
|
|
8i RAID 适配器（三模式）
| SAS/SATA 线缆布放到转接卡 3 | SAS/SATA 线缆布放到转接卡 2 | SAS/SATA 线缆布放到转接卡 1 |
|---|---|---|
| | |
注 根据您的配置，RAID/HBA 适配器将安装在不同的转接卡位置。 | ||
| 从 | 到 | 线缆 |
| 1 背板 1：SAS/SATA | 8i Gen 4：C0 | Gen 4：SlimSAS x8 转 SlimSAS x8（1000 毫米） |
16i RAID/HBA 适配器
| NVMe 线缆布放 | ||
|---|---|---|
| ||
| 从 | 到 | 线缆 |
| 1 背板 1：NVMe 0-1 | 主板：NVMe 10 | MCIO x8 转 MCIO x8（440 毫米） |
| 2 背板 1：NVMe 2-3 | 主板：NVMe 9 | MCIO x8 转 MCIO x8（440 毫米） |
| 3 背板 1：NVMe 4-5 | 主板：NVMe 1 | MCIO x8 转 Swift x8（190 毫米） |
| 4 背板 1：NVMe 6-7 | 主板：NVMe 2 | MCIO x8 转 Swift x8（190 毫米） |
| SAS/SATA 线缆布放到转接卡 3 | SAS/SATA 线缆布放到转接卡 2 | SAS/SATA 线缆布放到转接卡 1 |
|---|---|---|
| | |
注 根据您的配置，RAID/HBA 适配器将安装在不同的转接卡位置。 | ||
| 从 | 到 | 线缆 |
| 1 背板 1：SAS/SATA |
|
|
16i RAID/HBA 适配器（三模式）
| SAS/SATA 线缆布放到转接卡 3 | SAS/SATA 线缆布放到转接卡 2 | SAS/SATA 线缆布放到转接卡 1 |
|---|---|---|
| | |
注 根据您的配置，RAID/HBA 适配器将安装在不同的转接卡位置。 | ||
| 从 | 到 | 线缆 |
| 1 背板 1：SAS/SATA | 16i Gen 4：C0 | Gen 4：SlimSAS x8 转 SlimSAS x8（1000 毫米） |
32i RAID 适配器
| NVMe 线缆布放 | ||
|---|---|---|
| ||
| 从 | 到 | 线缆 |
| 1 背板 1：NVMe 0-1 | 主板：NVMe 10 | MCIO x8 转 MCIO x8（440 毫米） |
| 2 背板 1：NVMe 2-3 | 主板：NVMe 9 | MCIO x8 转 MCIO x8（440 毫米） |
| 3 背板 1：NVMe 4-5 | 主板：NVMe 1 | MCIO x8 转 Swift x8（190 毫米） |
| 4 背板 1：NVMe 6-7 | 主板：NVMe 2 | MCIO x8 转 Swift x8（190 毫米） |
| SAS/SATA 线缆布放到转接卡 3 | SAS/SATA 线缆布放到转接卡 1 | |
|---|---|---|
| | |
注 根据您的配置，RAID/HBA 适配器将安装在不同的转接卡位置。 | ||
| 从 | 到 | 线缆 |
| 1 背板 1：SAS/SATA | 32i Gen 4：C0 | Gen 4：SlimSAS x8 转 SlimSAS x8（1000 毫米） |
