1 placa posterior AnyBay
Utilice esta sección para comprender la disposición de los cables de señal para una placa posterior AnyBay.
Nota
- Asegúrese de observar las reglas y el orden de secuencia de instalación en Reglas y orden de instalación del adaptador y la expansión de PCIe y Reglas y orden de instalación de una placa posterior de la unidad.
- Para obtener más información sobre la disposición de los cables de alimentación, consulte Disposición de los cables de alimentación para las posteriores de la unidad de 2,5".
- Dependiendo de su configuración, el adaptador RAID/HBA se instalará en diferentes ubicaciones de la expansión.
- Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables.
Esta configuración contiene una de las siguientes combinaciones de controladores de almacenamiento:
Adaptadores no RAID/HBA
Nota
Las placas posteriores AnyBay se utilizan como placas posteriores NVMe puras cuando no hay adaptadores RAID/HBA instalados.
| Disposición de los cables NVMe | ||
|---|---|---|
 | ||
| Desde | Hasta | Cable |
| 1 BP1: NVMe 0-1 | Placa del sistema: NVMe 10 | MCIO x8 a MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Placa del sistema: NVMe 9 | MCIO x8 a MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Placa del sistema: NVMe 1 | MCIO x8 a Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Placa del sistema: NVMe 2 | MCIO x8 a Swift x8 (190 mm) |
Adaptador 8i RAID/HBA
| Disposición de los cables NVMe | ||
|---|---|---|
| ||
| Desde | Hasta | Cable |
| 1 BP1: NVMe 0-1 | Placa del sistema: NVMe 10 | MCIO x8 a MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Placa del sistema: NVMe 9 | MCIO x8 a MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Placa del sistema: NVMe 1 | MCIO x8 a Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Placa del sistema: NVMe 2 | MCIO x8 a Swift x8 (190 mm) |

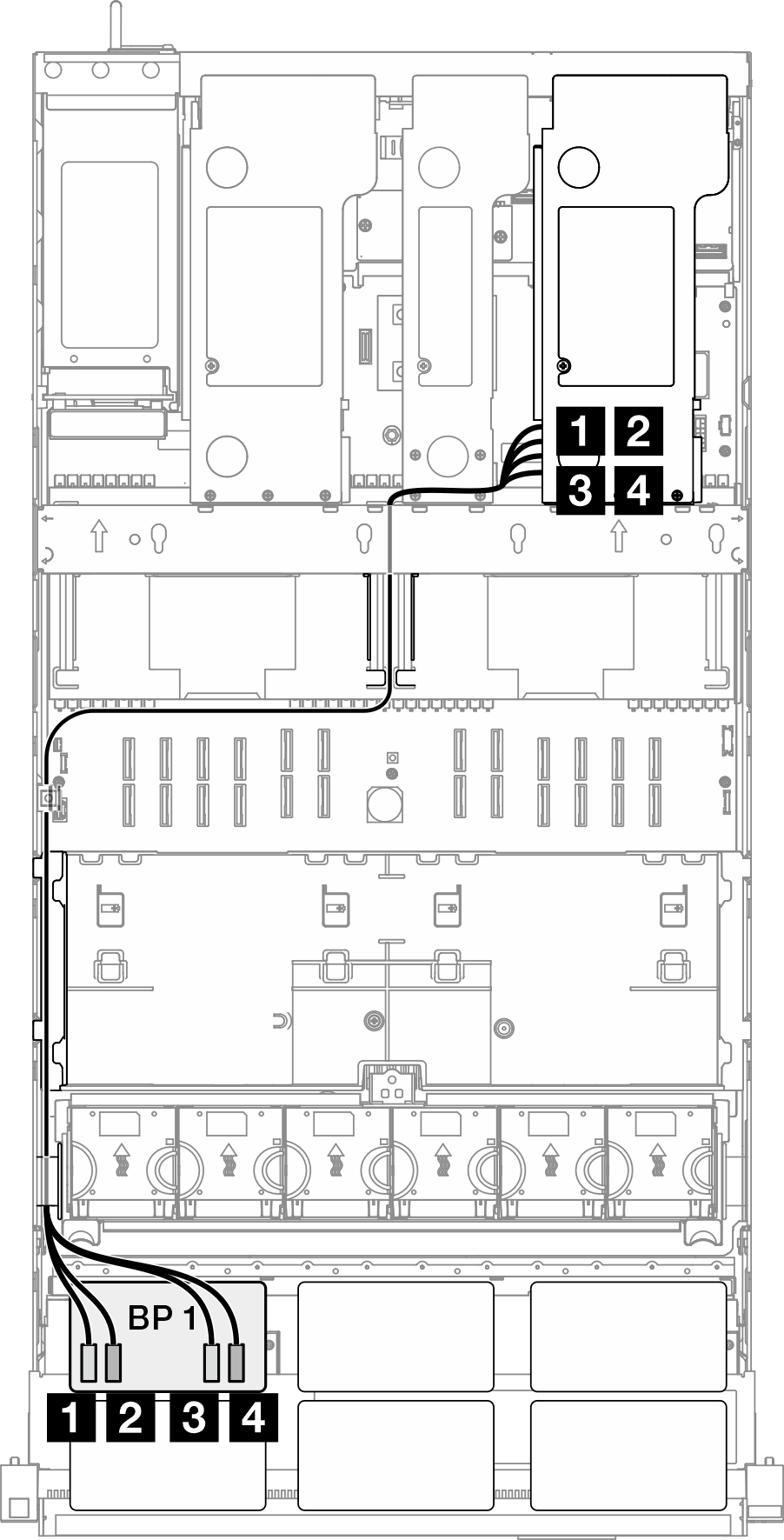

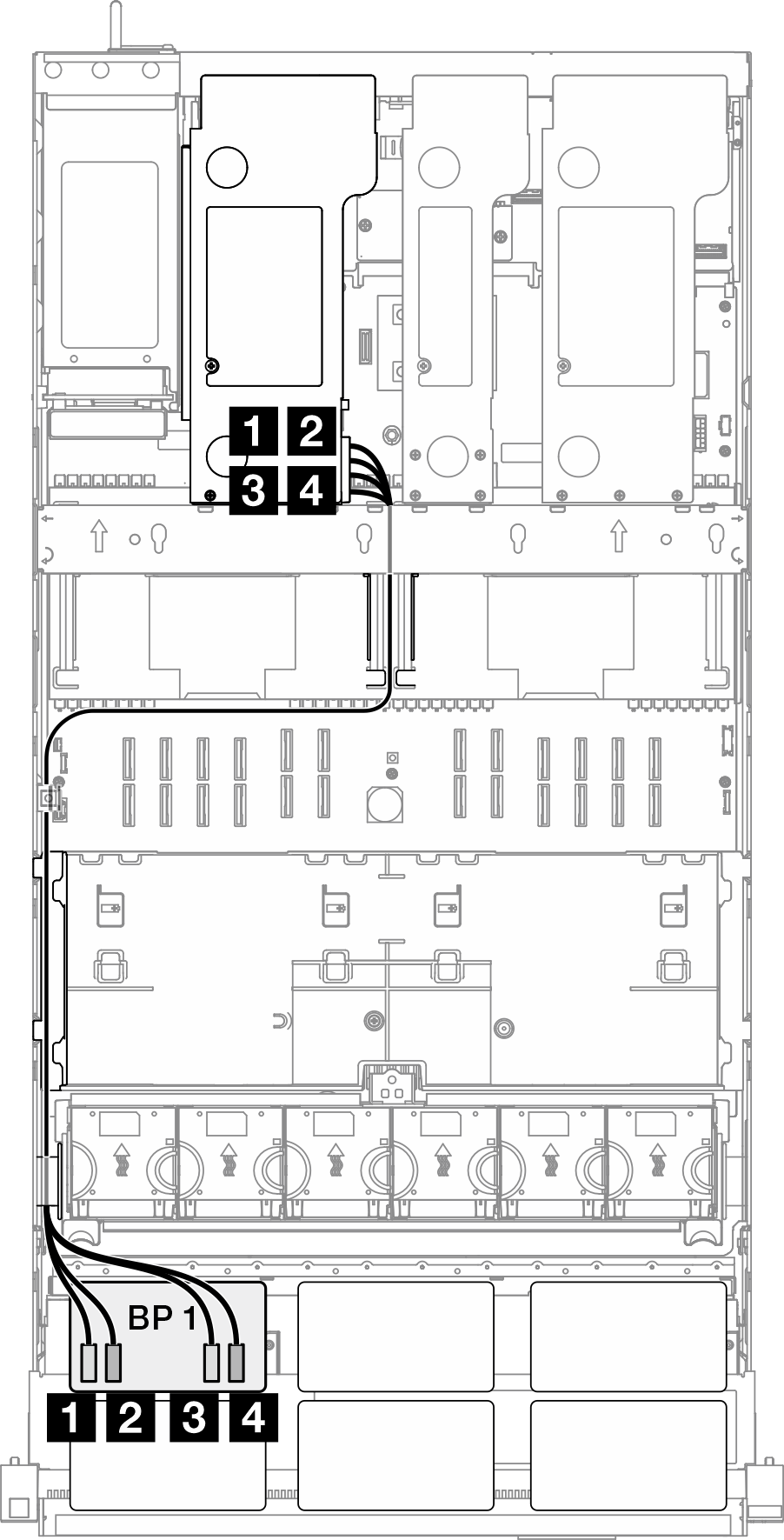

| Disposición de cables SAS/SATA a expansión 3 | Disposición de cables SAS/SATA a expansión 2 | Disposición de cables SAS/SATA a expansión 1 |
|---|---|---|
 |  |  |
Nota Dependiendo de su configuración, el adaptador RAID/HBA se instalará en diferentes ubicaciones de la expansión. | ||
| Desde | Hasta | Cable |
| 1 BP1: SAS/SATA |
|
|
Adaptador RAID 8i (modo triple)
| Disposición de cables SAS/SATA a expansión 3 | Disposición de cables SAS/SATA a expansión 2 | Disposición de cables SAS/SATA a expansión 1 |
|---|---|---|
| | |
Nota Dependiendo de su configuración, el adaptador RAID/HBA se instalará en diferentes ubicaciones de la expansión. | ||
| Desde | Hasta | Cable |
| 1 BP1: SAS/SATA | 8i Gen 4: C0 | Gen 4: de SlimSAS x8 a SlimSAS x8 (1000 mm) |
Adaptador 16i RAID/HBA
| Disposición de los cables NVMe | ||
|---|---|---|
| ||
| Desde | Hasta | Cable |
| 1 BP1: NVMe 0-1 | Placa del sistema: NVMe 10 | MCIO x8 a MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Placa del sistema: NVMe 9 | MCIO x8 a MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Placa del sistema: NVMe 1 | MCIO x8 a Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Placa del sistema: NVMe 2 | MCIO x8 a Swift x8 (190 mm) |
| Disposición de cables SAS/SATA a expansión 3 | Disposición de cables SAS/SATA a expansión 2 | Disposición de cables SAS/SATA a expansión 1 |
|---|---|---|
| | |
Nota Dependiendo de su configuración, el adaptador RAID/HBA se instalará en diferentes ubicaciones de la expansión. | ||
| Desde | Hasta | Cable |
| 1 BP1: SAS/SATA |
|
|
Adaptador RAID/HBA 16i (de modo triple)
| Disposición de cables SAS/SATA a expansión 3 | Disposición de cables SAS/SATA a expansión 2 | Disposición de cables SAS/SATA a expansión 1 |
|---|---|---|
| | |
Nota Dependiendo de su configuración, el adaptador RAID/HBA se instalará en diferentes ubicaciones de la expansión. | ||
| Desde | Hasta | Cable |
| 1 BP1: SAS/SATA | 16i Gen 4: C0 | Gen 4: de SlimSAS x8 a SlimSAS x8 (1000 mm) |
Adaptador RAID 32i
| Disposición de los cables NVMe | ||
|---|---|---|
| ||
| Desde | Hasta | Cable |
| 1 BP1: NVMe 0-1 | Placa del sistema: NVMe 10 | MCIO x8 a MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Placa del sistema: NVMe 9 | MCIO x8 a MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Placa del sistema: NVMe 1 | MCIO x8 a Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Placa del sistema: NVMe 2 | MCIO x8 a Swift x8 (190 mm) |
| Disposición de cables SAS/SATA a expansión 3 | Disposición de cables SAS/SATA a expansión 1 | |
|---|---|---|
| | |
Nota Dependiendo de su configuración, el adaptador RAID/HBA se instalará en diferentes ubicaciones de la expansión. | ||
| Desde | Hasta | Cable |
| 1 BP1: SAS/SATA | 32i Gen 4: C0 | Gen 4: de SlimSAS x8 a SlimSAS x8 (1000 mm) |
