1 x แบ็คเพลน AnyBay

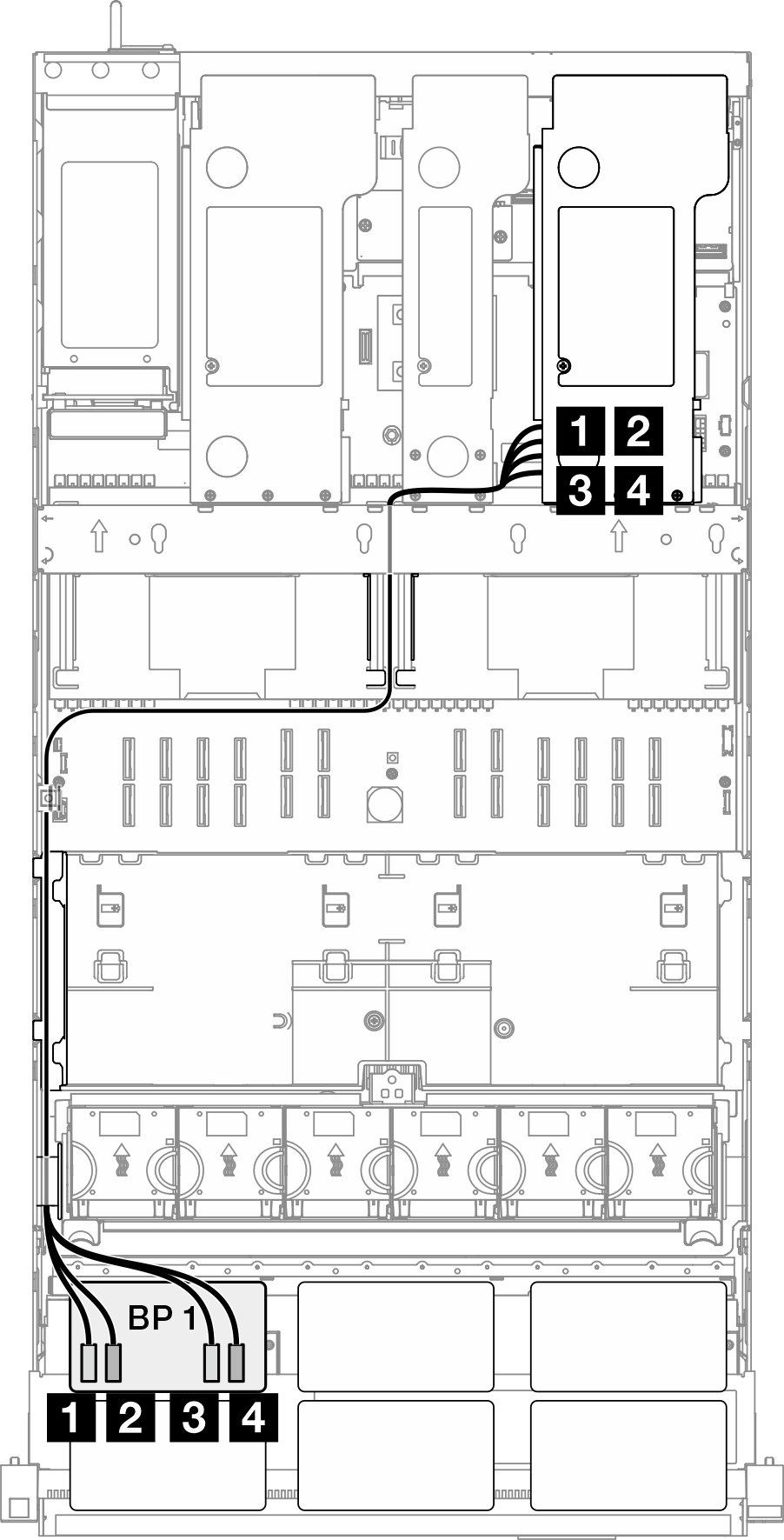

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายสัญญาณสำหรับแบ็คเพลน AnyBay หนึ่งชุด
หมายเหตุ
- ตรวจสอบให้แน่ใจว่าคุณปฏิบัติตามกฎและลำดับการติดตั้งใน กฏและลำดับการติดตั้งตัวยก PCIe และอะแดปเตอร์ และ กฎและลำดับการติดตั้งแบ็คเพลนไดรฟ์
- ดูข้อมูลเพิ่มเติมเกี่ยวกับการเดินสายไฟได้ที่ การเดินสายไฟแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
- อะแดปเตอร์ RAID/HBA จะถูกติดตั้งในตัวยกตำแหน่งต่างๆ ทั้งนี้ขึ้นอยู่กับการกําหนดค่าของคุณ
- การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
- เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสาย
การกำหนดค่านี้มีตัวควบคุมที่จัดเก็บข้อมูลต่างๆ ต่อไปนี้:
ไม่มีอะแดปเตอร์ RAID/HBA
หมายเหตุ
แบ็คเพลน AnyBay ใช้เป็นแบ็คเพลน NVMe เท่านั้น เมื่อไม่ได้ติดตั้งอะแดปเตอร์ RAID/HBA
| การเดินสาย NVMe | ||
|---|---|---|
 | ||
| จาก | ไปยัง | สาย |
| 1 BP1: NVMe 0-1 | บนแผงระบบ: NVMe 10 | MCIO x8 เป็น MCIO x8 (440 มม.) |
| 2 BP1: NVMe 2-3 | บนแผงระบบ: NVMe 9 | MCIO x8 เป็น MCIO x8 (440 มม.) |
| 3 BP1: NVMe 4-5 | บนแผงระบบ: NVMe 1 | MCIO x8 เป็น Swift x8 (190 มม.) |
| 4 BP1: NVMe 6-7 | บนแผงระบบ: NVMe 2 | MCIO x8 เป็น Swift x8 (190 มม.) |
อะแดปเตอร์ 8i RAID/HBA
| การเดินสาย NVMe | ||
|---|---|---|
| ||
| จาก | ไปยัง | สาย |
| 1 BP1: NVMe 0-1 | บนแผงระบบ: NVMe 10 | MCIO x8 เป็น MCIO x8 (440 มม.) |
| 2 BP1: NVMe 2-3 | บนแผงระบบ: NVMe 9 | MCIO x8 เป็น MCIO x8 (440 มม.) |
| 3 BP1: NVMe 4-5 | บนแผงระบบ: NVMe 1 | MCIO x8 เป็น Swift x8 (190 มม.) |
| 4 BP1: NVMe 6-7 | บนแผงระบบ: NVMe 2 | MCIO x8 เป็น Swift x8 (190 มม.) |
| การเดินสาย SAS/SATA ไปยังตัวยก 3 | การเดินสาย SAS/SATA ไปยังตัวยก 2 | การเดินสาย SAS/SATA ไปยังตัวยก 1 |
|---|---|---|
 |  |  |
หมายเหตุ อะแดปเตอร์ RAID/HBA จะถูกติดตั้งในตัวยกตำแหน่งต่างๆ ทั้งนี้ขึ้นอยู่กับการกําหนดค่าของคุณ | ||
| จาก | ไปยัง | สาย |
| 1 BP1: SAS/SATA |
|
|
อะแดปเตอร์ 8i RAID (Tri-mode)
| การเดินสาย SAS/SATA ไปยังตัวยก 3 | การเดินสาย SAS/SATA ไปยังตัวยก 2 | การเดินสาย SAS/SATA ไปยังตัวยก 1 |
|---|---|---|
| | |
หมายเหตุ อะแดปเตอร์ RAID/HBA จะถูกติดตั้งในตัวยกตำแหน่งต่างๆ ทั้งนี้ขึ้นอยู่กับการกําหนดค่าของคุณ | ||
| จาก | ไปยัง | สาย |
| 1 BP1: SAS/SATA | 8i Gen 4: C0 | Gen 4: SlimSAS x8 ถึง SlimSAS x8 (1,000 มม.) |
อะแดปเตอร์ 16i RAID/HBA
| การเดินสาย NVMe | ||
|---|---|---|
| ||
| จาก | ไปยัง | สาย |
| 1 BP1: NVMe 0-1 | บนแผงระบบ: NVMe 10 | MCIO x8 เป็น MCIO x8 (440 มม.) |
| 2 BP1: NVMe 2-3 | บนแผงระบบ: NVMe 9 | MCIO x8 เป็น MCIO x8 (440 มม.) |
| 3 BP1: NVMe 4-5 | บนแผงระบบ: NVMe 1 | MCIO x8 เป็น Swift x8 (190 มม.) |
| 4 BP1: NVMe 6-7 | บนแผงระบบ: NVMe 2 | MCIO x8 เป็น Swift x8 (190 มม.) |
| การเดินสาย SAS/SATA ไปยังตัวยก 3 | การเดินสาย SAS/SATA ไปยังตัวยก 2 | การเดินสาย SAS/SATA ไปยังตัวยก 1 |
|---|---|---|
| | |
หมายเหตุ อะแดปเตอร์ RAID/HBA จะถูกติดตั้งในตัวยกตำแหน่งต่างๆ ทั้งนี้ขึ้นอยู่กับการกําหนดค่าของคุณ | ||
| จาก | ไปยัง | สาย |
| 1 BP1: SAS/SATA |
|
|
อะแดปเตอร์ 16i RAID/HBA (Tri-mode)
| การเดินสาย SAS/SATA ไปยังตัวยก 3 | การเดินสาย SAS/SATA ไปยังตัวยก 2 | การเดินสาย SAS/SATA ไปยังตัวยก 1 |
|---|---|---|
| | |
หมายเหตุ อะแดปเตอร์ RAID/HBA จะถูกติดตั้งในตัวยกตำแหน่งต่างๆ ทั้งนี้ขึ้นอยู่กับการกําหนดค่าของคุณ | ||
| จาก | ไปยัง | สาย |
| 1 BP1: SAS/SATA | 16i Gen 4: C0 | Gen 4: SlimSAS x8 ถึง SlimSAS x8 (1,000 มม.) |
อะแดปเตอร์ RAID 32i
| การเดินสาย NVMe | ||
|---|---|---|
| ||
| จาก | ไปยัง | สาย |
| 1 BP1: NVMe 0-1 | บนแผงระบบ: NVMe 10 | MCIO x8 เป็น MCIO x8 (440 มม.) |
| 2 BP1: NVMe 2-3 | บนแผงระบบ: NVMe 9 | MCIO x8 เป็น MCIO x8 (440 มม.) |
| 3 BP1: NVMe 4-5 | บนแผงระบบ: NVMe 1 | MCIO x8 เป็น Swift x8 (190 มม.) |
| 4 BP1: NVMe 6-7 | บนแผงระบบ: NVMe 2 | MCIO x8 เป็น Swift x8 (190 มม.) |
| การเดินสาย SAS/SATA ไปยังตัวยก 3 | การเดินสาย SAS/SATA ไปยังตัวยก 1 | |
|---|---|---|
| | |
หมายเหตุ อะแดปเตอร์ RAID/HBA จะถูกติดตั้งในตัวยกตำแหน่งต่างๆ ทั้งนี้ขึ้นอยู่กับการกําหนดค่าของคุณ | ||
| จาก | ไปยัง | สาย |
| 1 BP1: SAS/SATA | 32i Gen 4: C0 | Gen 4: SlimSAS x8 ถึง SlimSAS x8 (1,000 มม.) |
