1 backplane AnyBay
Use esta seção para entender o roteamento de cabos de sinal para um painel traseiro AnyBay.
Nota
- Siga as regras de instalação e a ordem sequencial em Regras e ordem de instalação da placa riser e do adaptador PCIe e Regras e ordem de instalação do painel traseiro da unidade.
- Para obter mais informações sobre o roteamento de cabos de alimentação, consulte Roteamento de cabos de alimentação do backplane da unidade de 2,5 polegadas.
- Dependendo da configuração, o adaptador RAID/HBA será instalado em diferentes locais de placa riser.
- Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.
Essa configuração contém as seguintes combinações de controlador de armazenamento:
Nenhum adaptador RAID/HBA
Nota
Os backplanes AnyBay são usados como backplanes NVMe puros quando nenhum adaptador RAID/HBA está instalado.

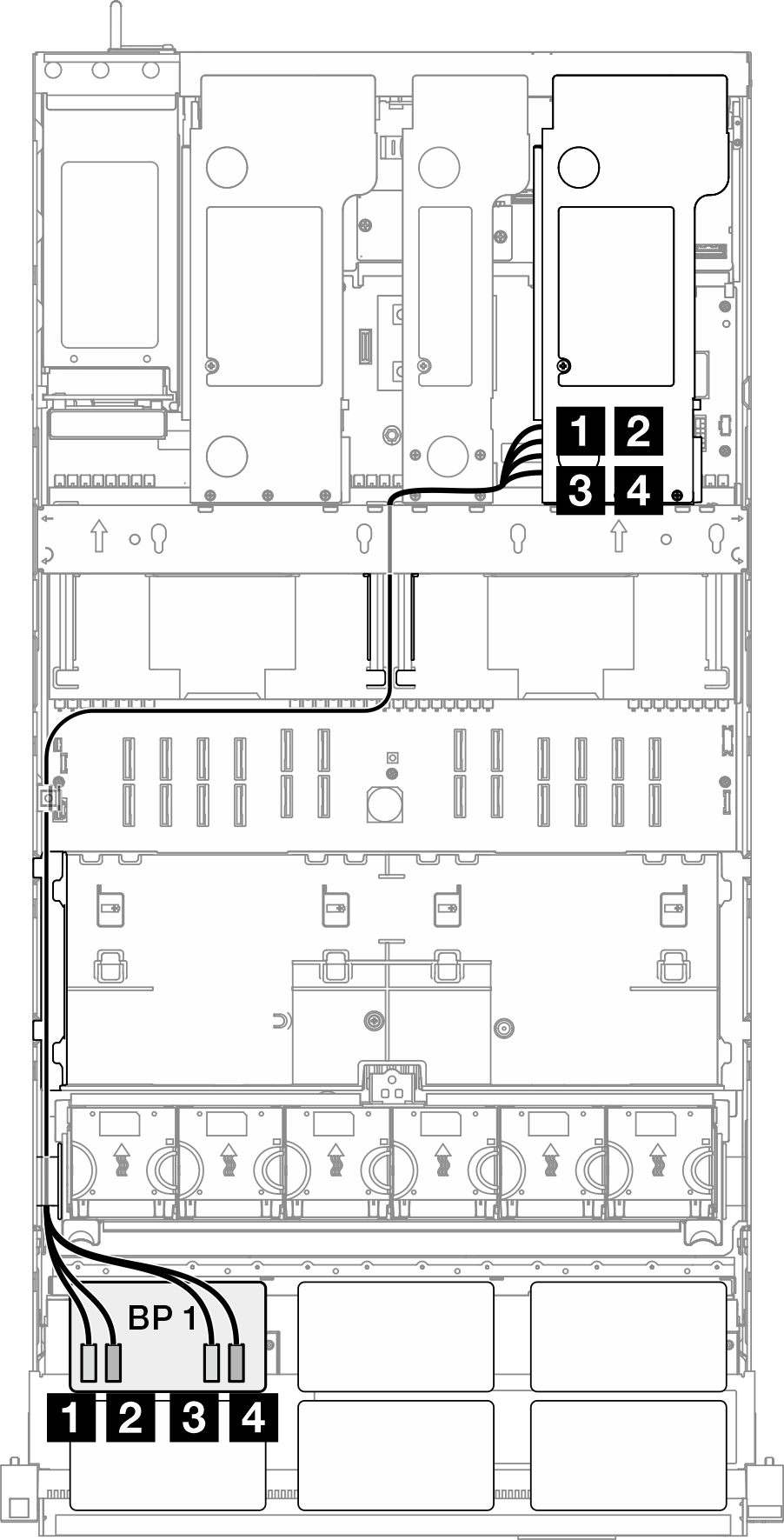

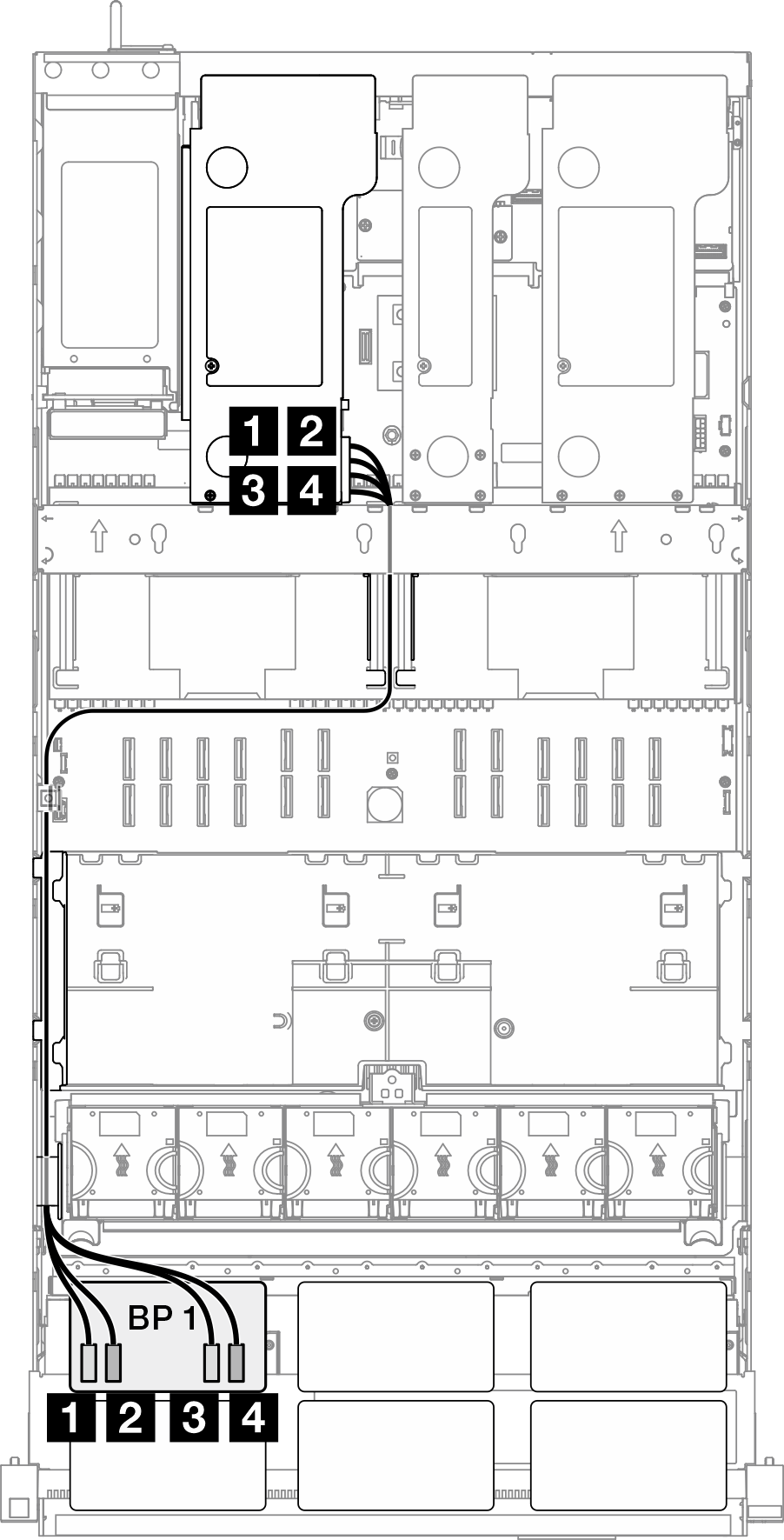

| Roteamento de cabos NVMe | ||
|---|---|---|
 | ||
| De | Para | Cabo |
| 1 BP1: NVMe 0-1 | Placa-mãe: NVMe 10 | MCIO x8 para MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Placa-mãe: NVMe 9 | MCIO x8 para MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Placa-mãe: NVMe 1 | MCIO x8 para Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Placa-mãe: NVMe 2 | MCIO x8 para Swift x8 (190 mm) |
Adaptador RAID/HBA 8i
| Roteamento de cabos NVMe | ||
|---|---|---|
| ||
| De | Para | Cabo |
| 1 BP1: NVMe 0-1 | Placa-mãe: NVMe 10 | MCIO x8 para MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Placa-mãe: NVMe 9 | MCIO x8 para MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Placa-mãe: NVMe 1 | MCIO x8 para Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Placa-mãe: NVMe 2 | MCIO x8 para Swift x8 (190 mm) |
| Roteamento de cabos SAS/SATA para placa riser 3 | Roteamento de cabos SAS/SATA para placa riser 2 | Roteamento de cabos SAS/SATA para placa riser 1 |
|---|---|---|
 |  |  |
Nota Dependendo da configuração, o adaptador RAID/HBA será instalado em diferentes locais de placa riser. | ||
| De | Para | Cabo |
| 1 BP1: SAS/SATA |
|
|
Adaptador RAID 8i (modo triplo)
| Roteamento de cabos SAS/SATA para placa riser 3 | Roteamento de cabos SAS/SATA para placa riser 2 | Roteamento de cabos SAS/SATA para placa riser 1 |
|---|---|---|
| | |
Nota Dependendo da configuração, o adaptador RAID/HBA será instalado em diferentes locais de placa riser. | ||
| De | Para | Cabo |
| 1 BP1: SAS/SATA | 8i Gen 4: C0 | Gen 4: SlimSAS x8 para SlimSAS x8 (1.000 mm) |
Adaptador RAID/HBA 16i
| Roteamento de cabos NVMe | ||
|---|---|---|
| ||
| De | Para | Cabo |
| 1 BP1: NVMe 0-1 | Placa-mãe: NVMe 10 | MCIO x8 para MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Placa-mãe: NVMe 9 | MCIO x8 para MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Placa-mãe: NVMe 1 | MCIO x8 para Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Placa-mãe: NVMe 2 | MCIO x8 para Swift x8 (190 mm) |
| Roteamento de cabos SAS/SATA para placa riser 3 | Roteamento de cabos SAS/SATA para placa riser 2 | Roteamento de cabos SAS/SATA para placa riser 1 |
|---|---|---|
| | |
Nota Dependendo da configuração, o adaptador RAID/HBA será instalado em diferentes locais de placa riser. | ||
| De | Para | Cabo |
| 1 BP1: SAS/SATA |
|
|
Adaptador RAID/HBA 16i (modo triplo)
| Roteamento de cabos SAS/SATA para placa riser 3 | Roteamento de cabos SAS/SATA para placa riser 2 | Roteamento de cabos SAS/SATA para placa riser 1 |
|---|---|---|
| | |
Nota Dependendo da configuração, o adaptador RAID/HBA será instalado em diferentes locais de placa riser. | ||
| De | Para | Cabo |
| 1 BP1: SAS/SATA | 16i Gen 4: C0 | Gen 4: SlimSAS x8 para SlimSAS x8 (1.000 mm) |
Adaptador RAID 32i
| Roteamento de cabos NVMe | ||
|---|---|---|
| ||
| De | Para | Cabo |
| 1 BP1: NVMe 0-1 | Placa-mãe: NVMe 10 | MCIO x8 para MCIO x8 (440 mm) |
| 2 BP1: NVMe 2-3 | Placa-mãe: NVMe 9 | MCIO x8 para MCIO x8 (440 mm) |
| 3 BP1: NVMe 4-5 | Placa-mãe: NVMe 1 | MCIO x8 para Swift x8 (190 mm) |
| 4 BP1: NVMe 6-7 | Placa-mãe: NVMe 2 | MCIO x8 para Swift x8 (190 mm) |
| Roteamento de cabos SAS/SATA para placa riser 3 | Roteamento de cabos SAS/SATA para placa riser 1 | |
|---|---|---|
| | |
Nota Dependendo da configuração, o adaptador RAID/HBA será instalado em diferentes locais de placa riser. | ||
| De | Para | Cabo |
| 1 BP1: SAS/SATA | 32i Gen 4: C0 | Gen 4: SlimSAS x8 para SlimSAS x8 (1.000 mm) |
