PCIe ライザー・カードおよびケージの取り外し
このセクションの手順に従って、PCIe ライザー・カードとケージの取り付けを行います。
このタスクについて
S002
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。
注
各種ライザーのタイプについて詳しくは、背面図の「背面図」を参照してください。
適切な取り外し手順を実行するには、構成に応じて以下の対応する手順に従ってください。
2 スロット FH ライザー・カードおよびケージを取り外す
手順

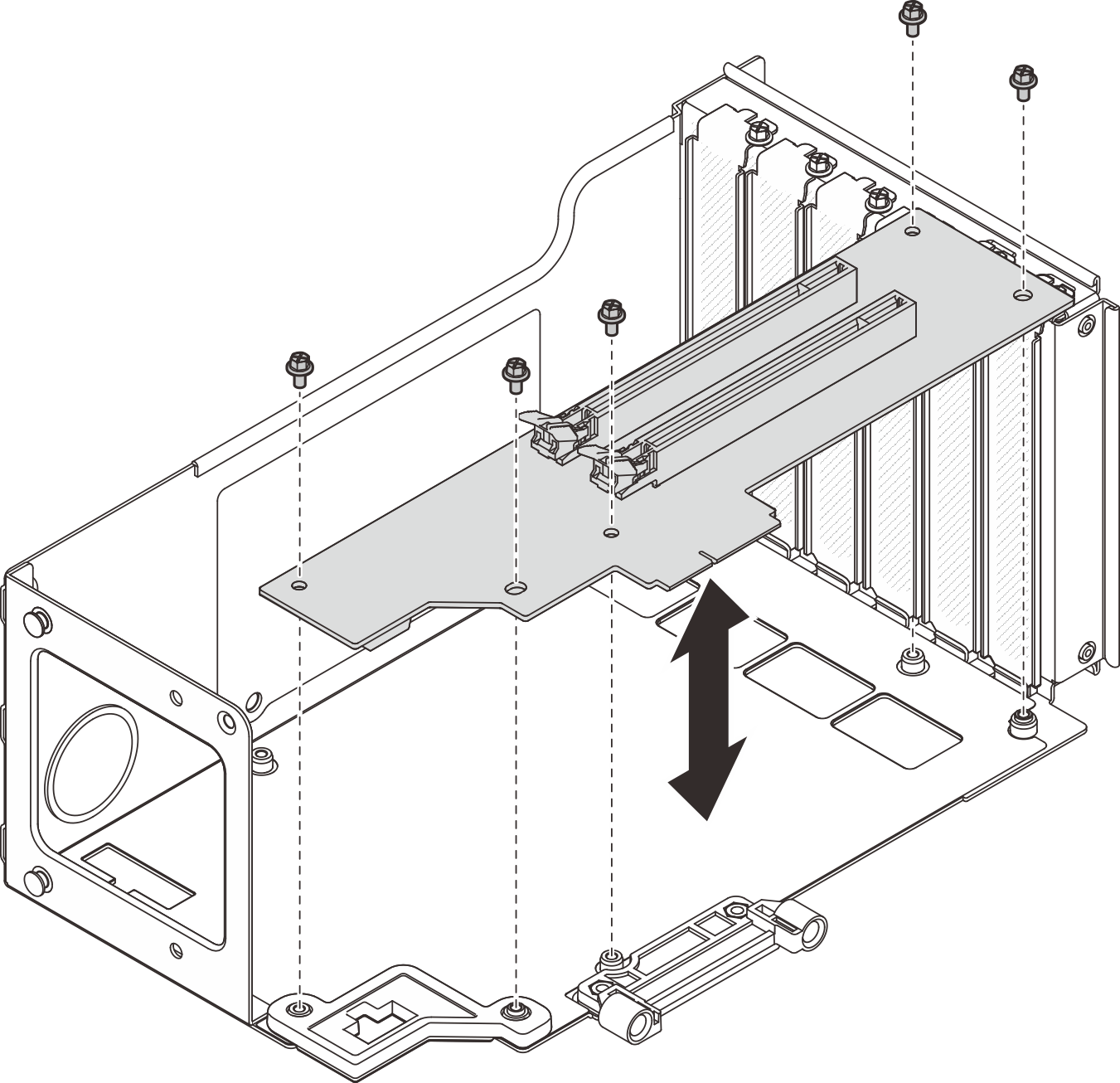

- PCIe ライザー・カードを固定している 5 本のねじを慎重に取り外してから、PCIe ライザー・ケージから PCIe ライザー・カードを取り外します。図 1. ライザー・ケージからの PCIe ライザー・カードの取り外し
- 必要に応じて、PCIe ライザー・ケージからコネクター・ガイドを取り外します。図 2. ライザー・ケージからのコネクター・ガイドの取り外し
6 スロット FH ライザー・カードおよびケージを取り外す
手順

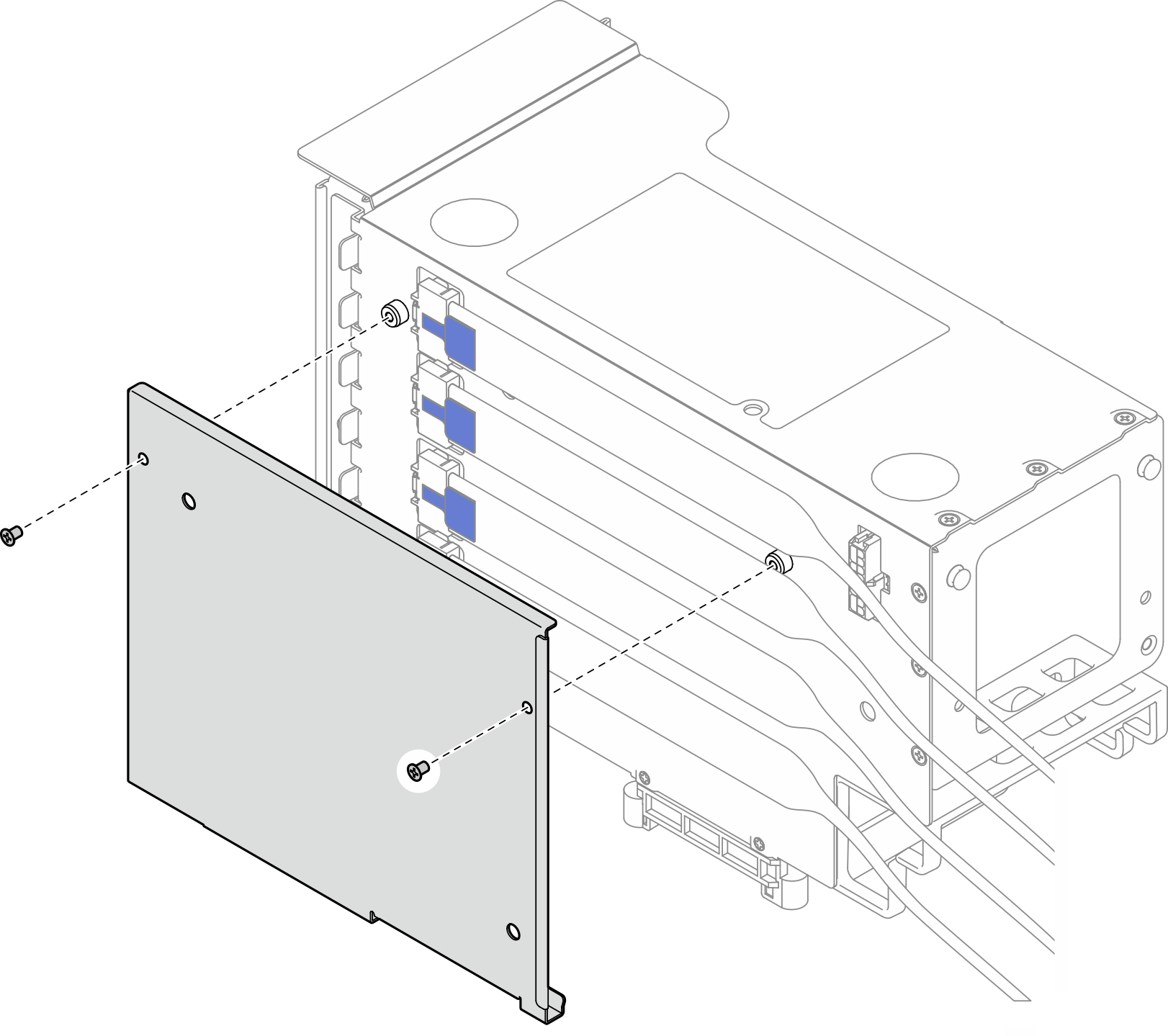

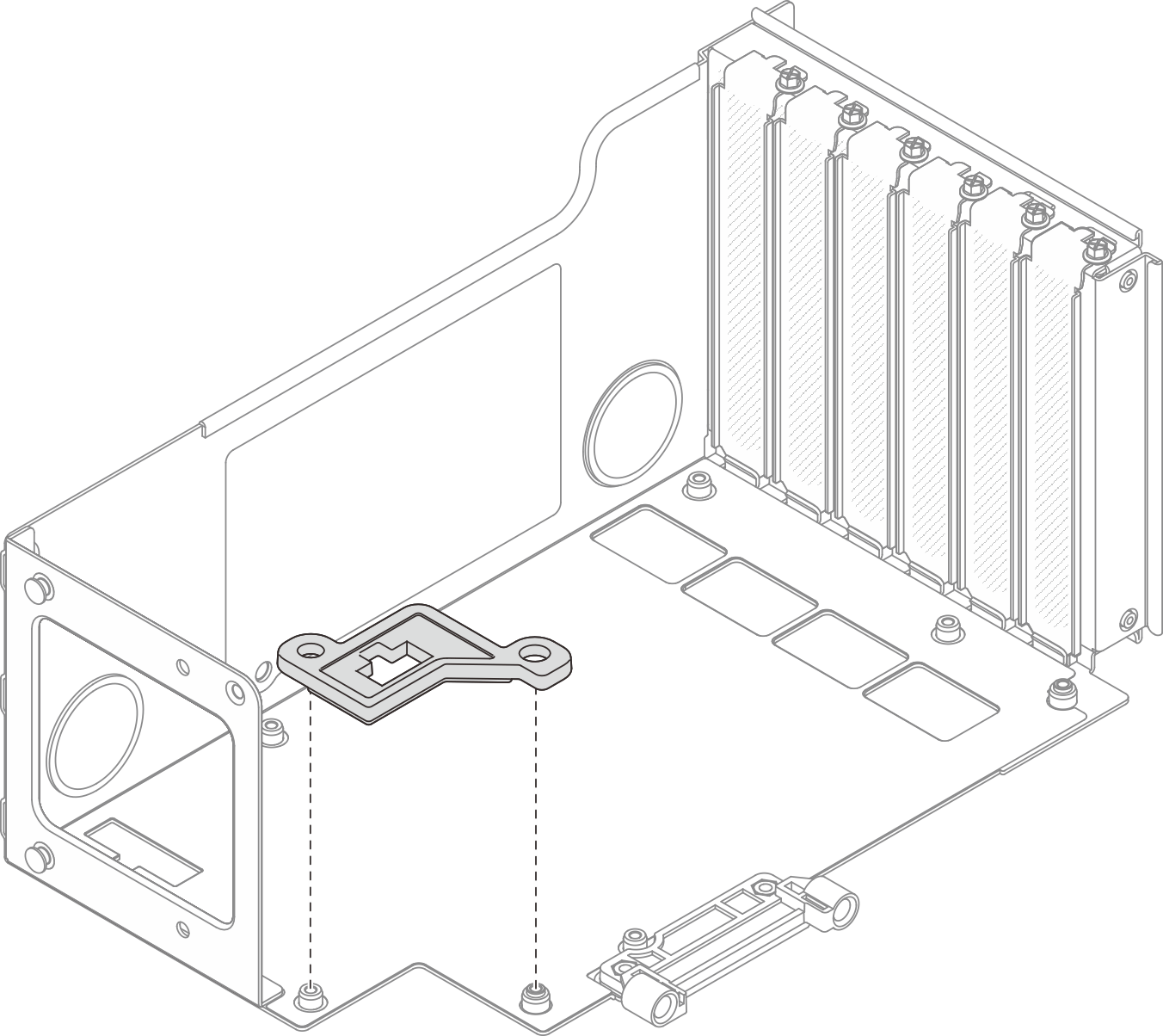

- ライザー・ケージのカバーから 2 本のねじを取り外します。図 3. ライザー・ケージからのカバーの取り外し

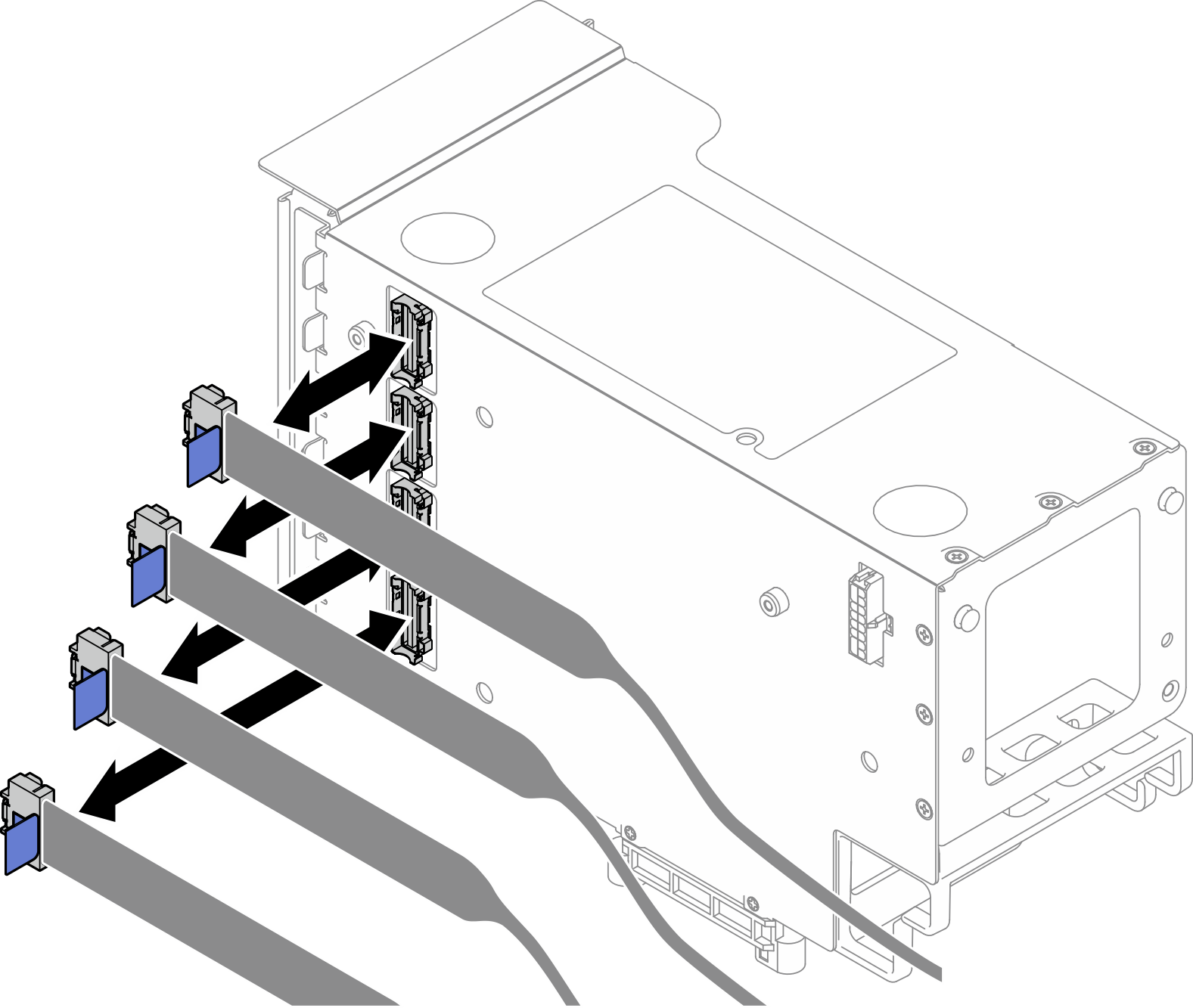

- すべての PCIe ケーブルを PCIe ライザーの外側から取り外します。図 4. ライザーの外側からの PCIe ライザー・ケーブルの切り離し

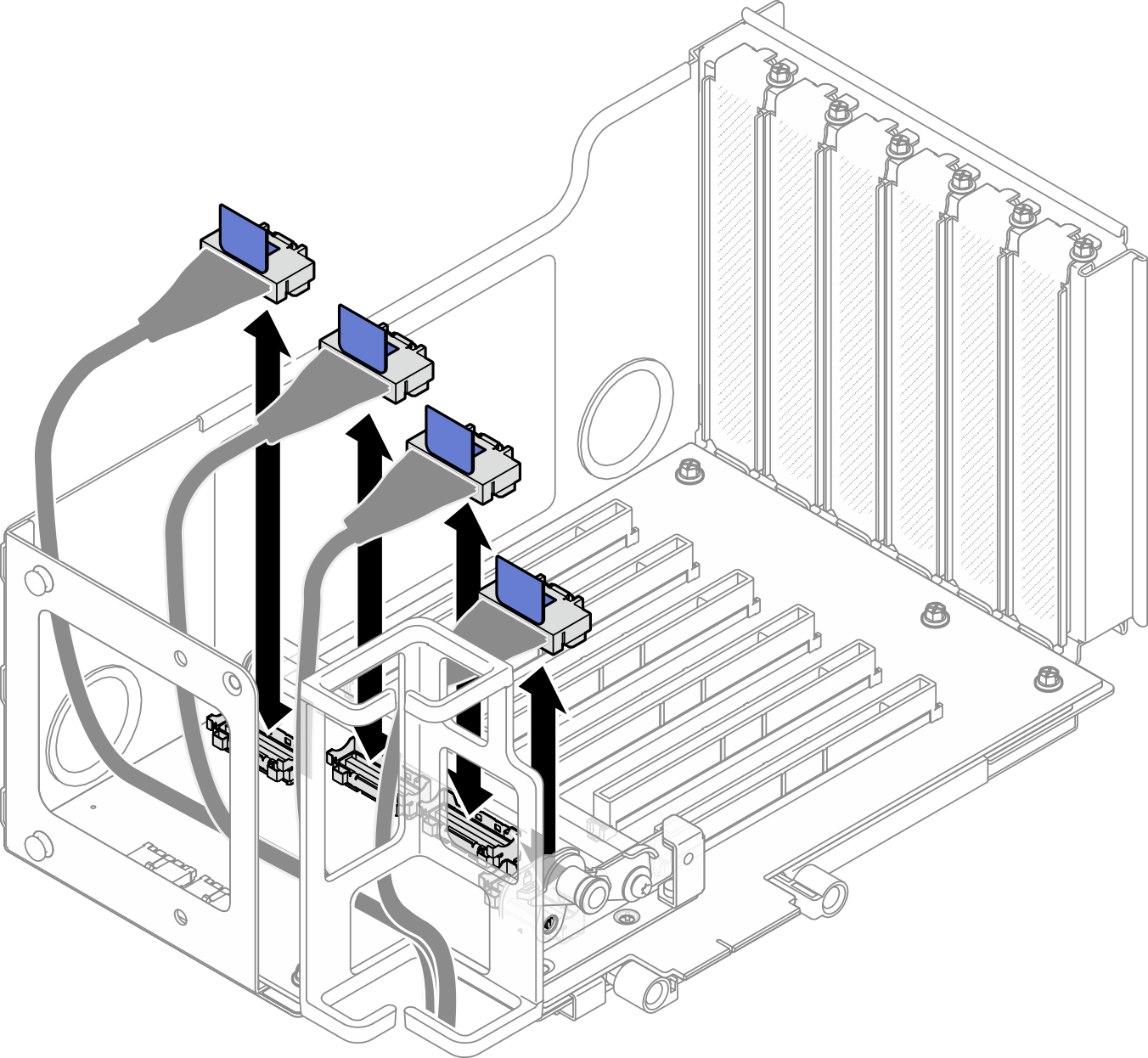

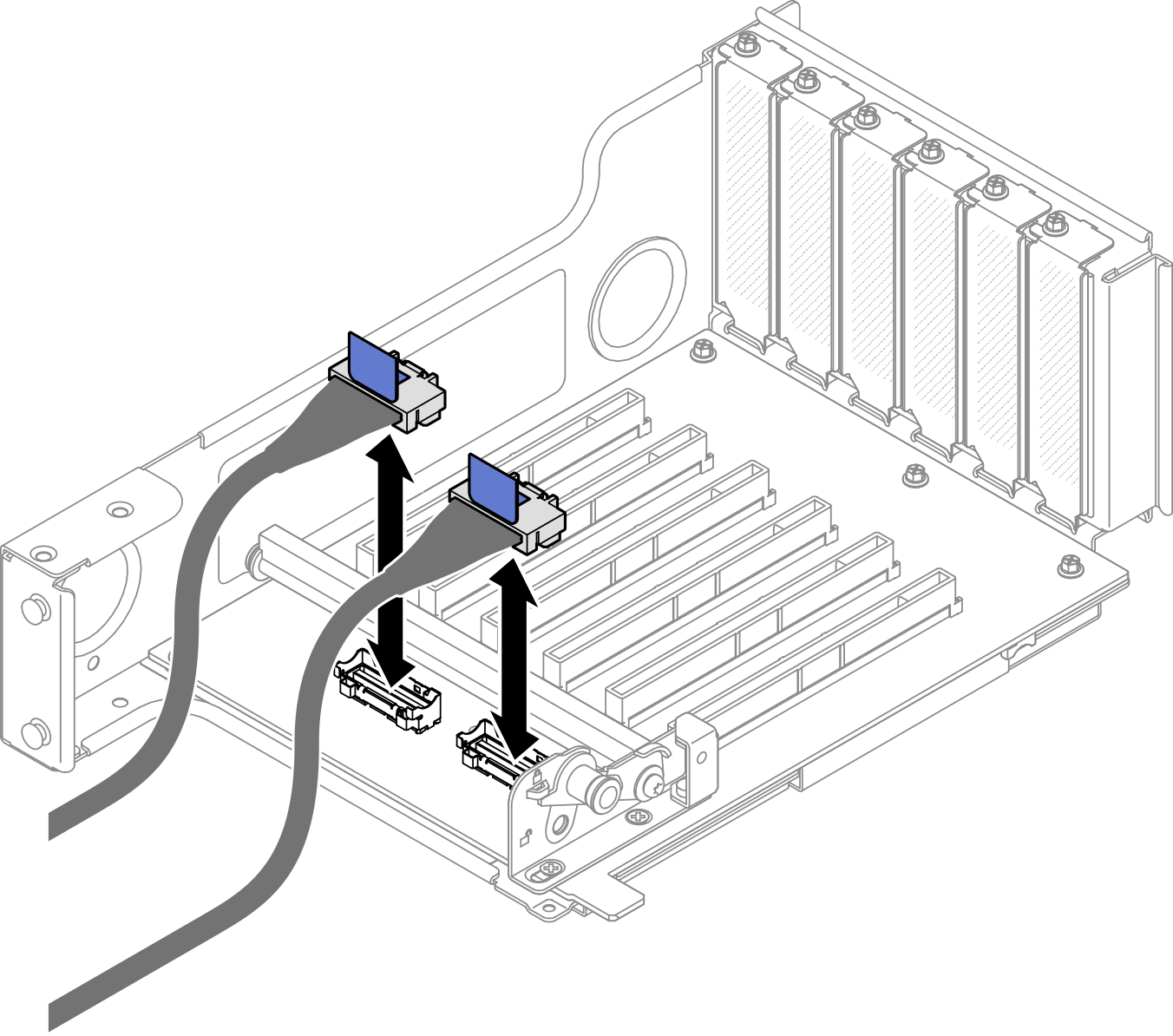

- すべての PCIe ケーブルを PCIe ライザーの内側から取り外します。図 5. ライザーの内側からの PCIe ライザー・ケーブルの切り離し

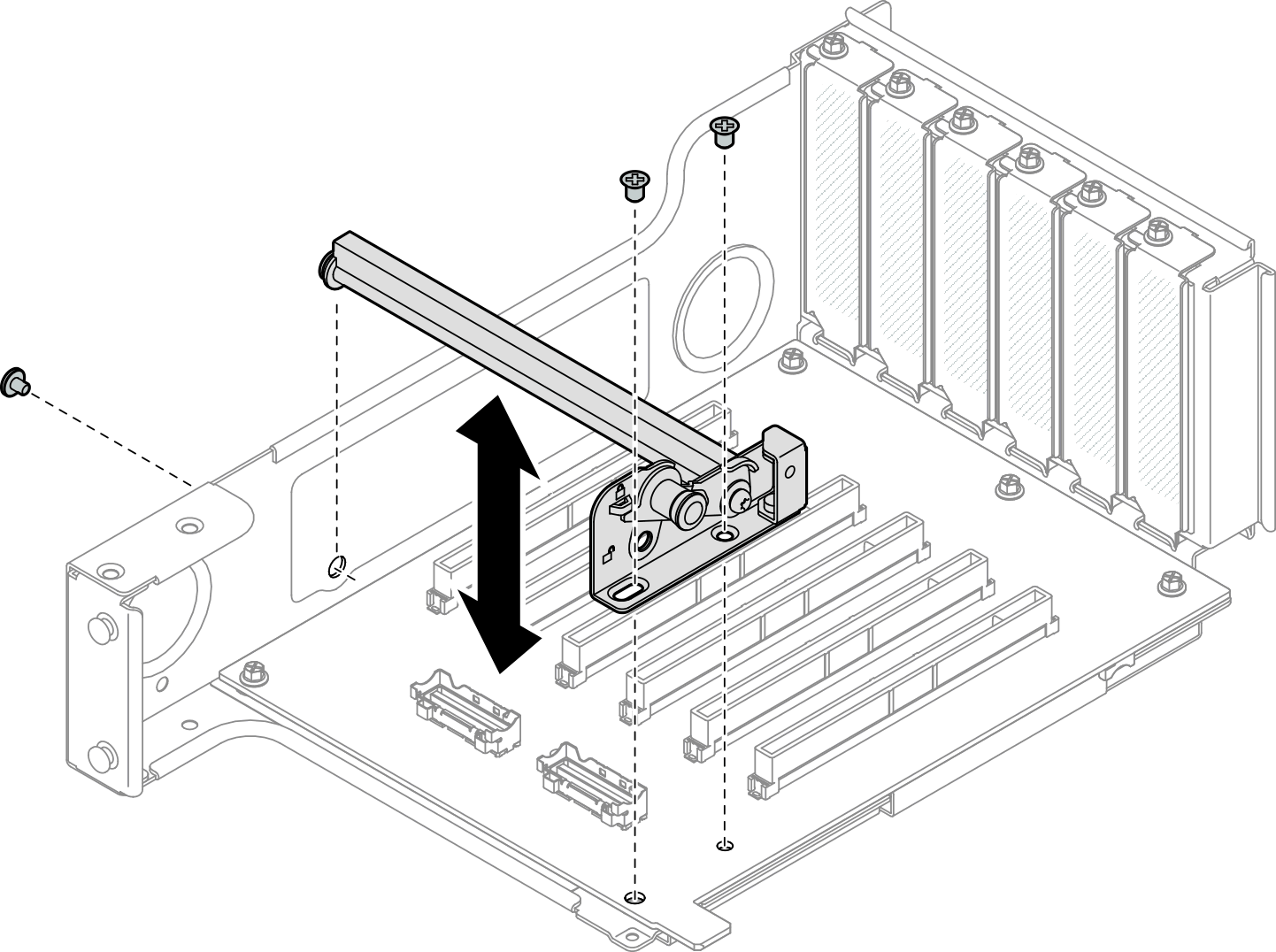

- PCIe 保持具を固定している 3 本のねじを取り外します。次に、PCIe 保持具を取り外します。図 6. ライザー・ケージからの PCIe 保持具の取り外し

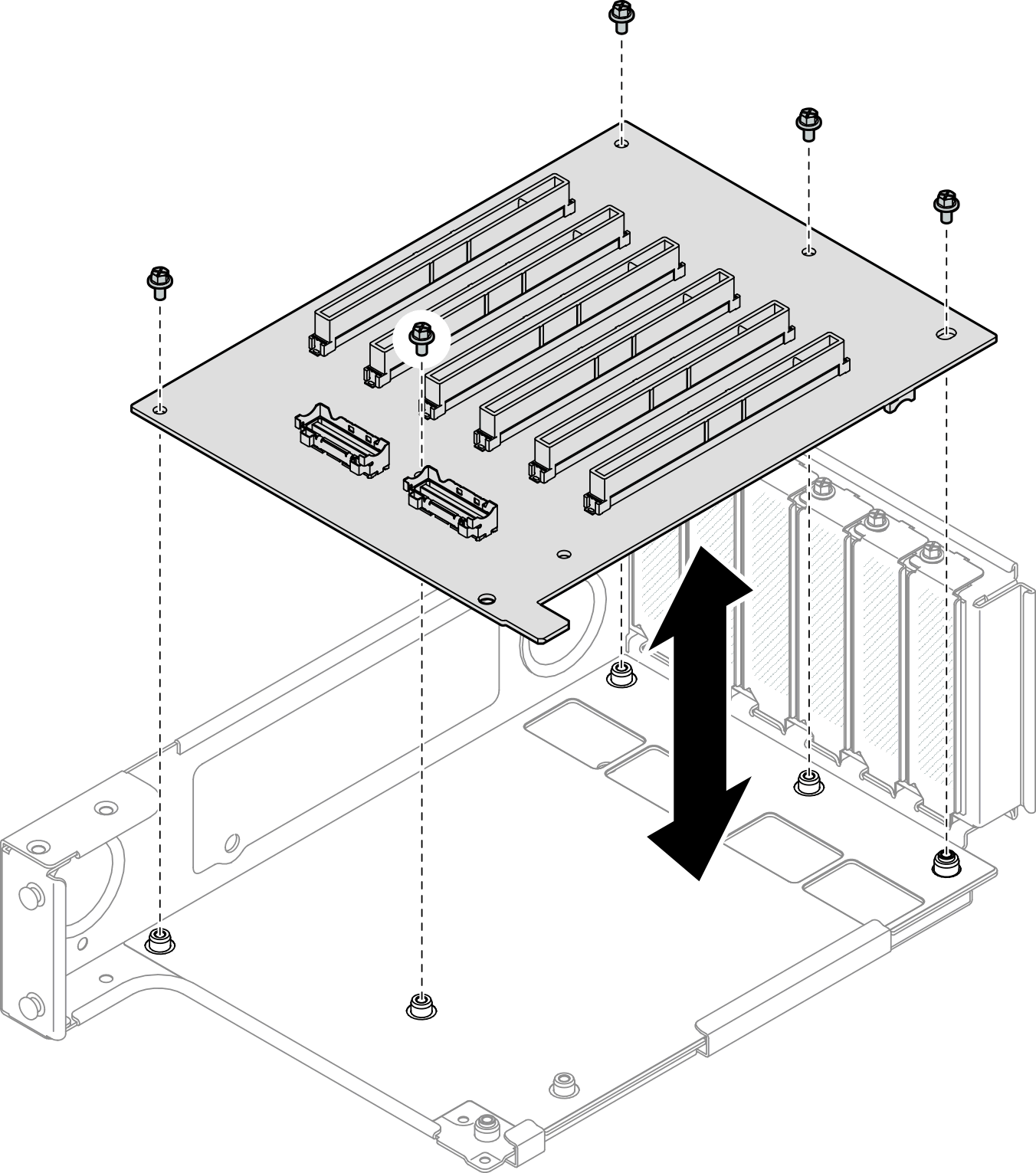

- PCIe ライザー・カードを固定している 6 本のねじを慎重に取り外してから、PCIe ライザー・ケージから PCIe ライザー・カードを取り外します。図 7. ライザー・ケージからの PCIe ライザー・カードの取り外し

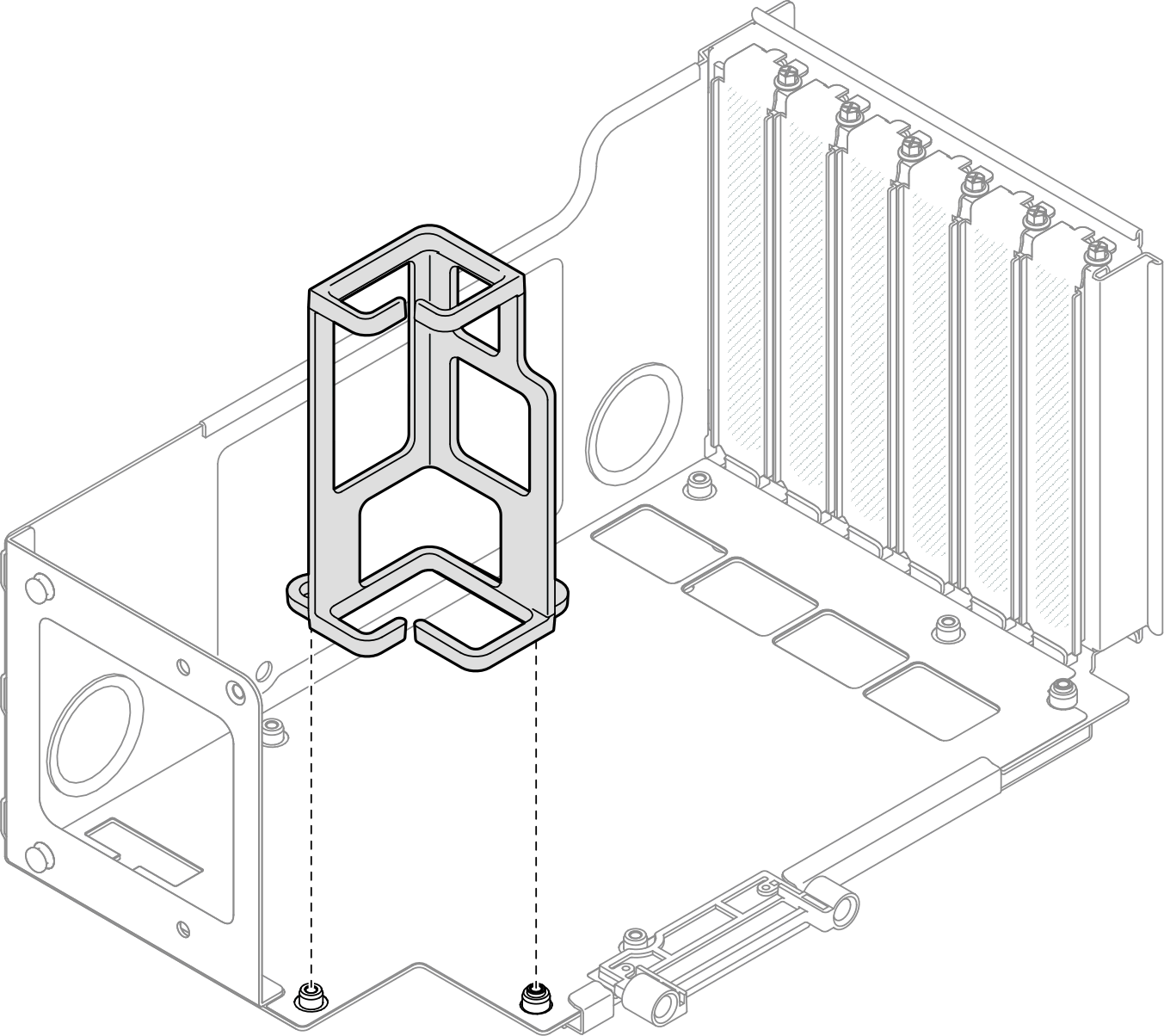

- 必要に応じて、PCIe ライザー・ケージから PCIe ライザー・ケーブル保持具を取り外します。図 8. ライザー・ケージからのケーブル保持具の取り外し
6 スロット HH ライザー・カードおよびケージを取り外す
手順

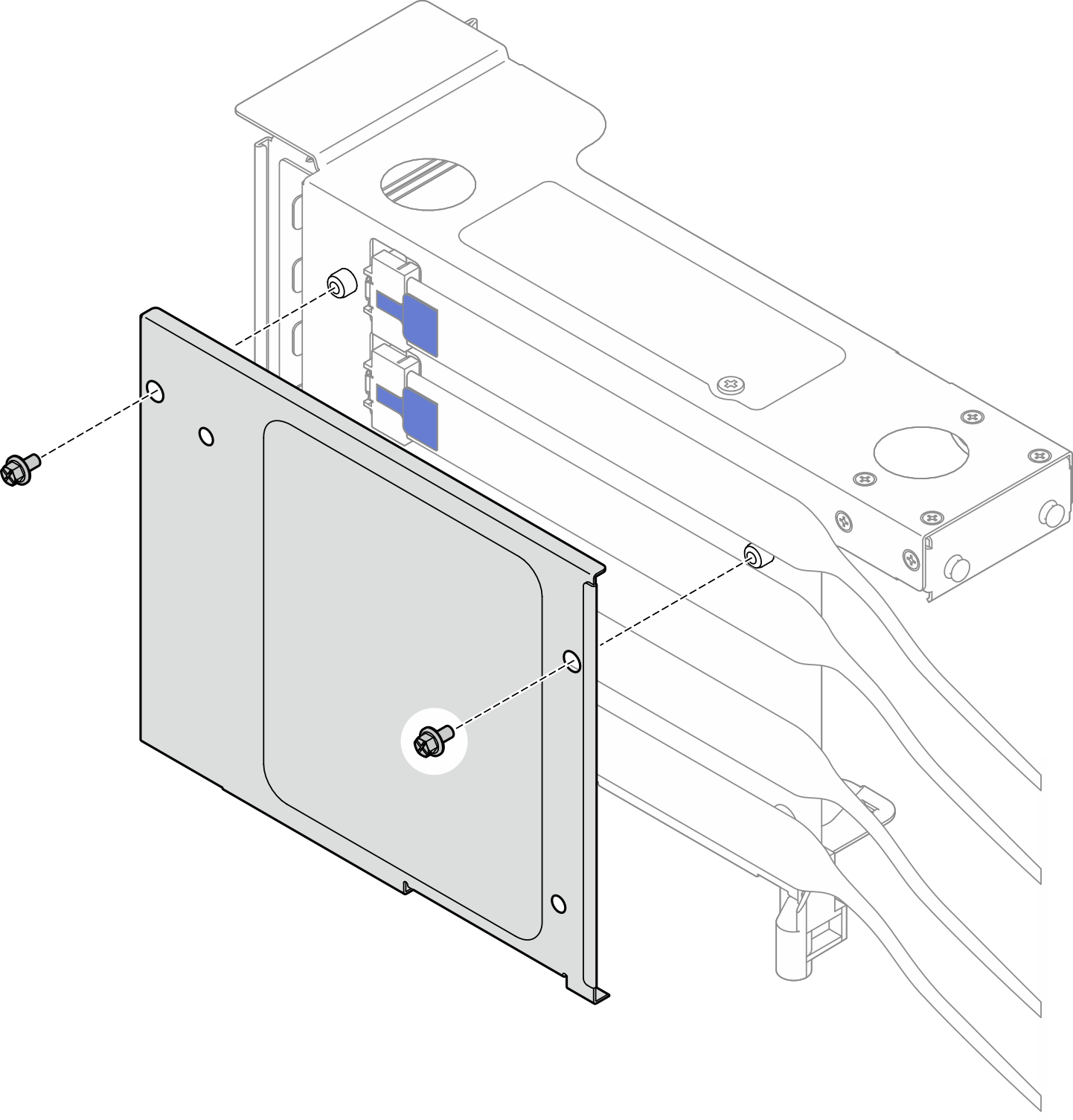

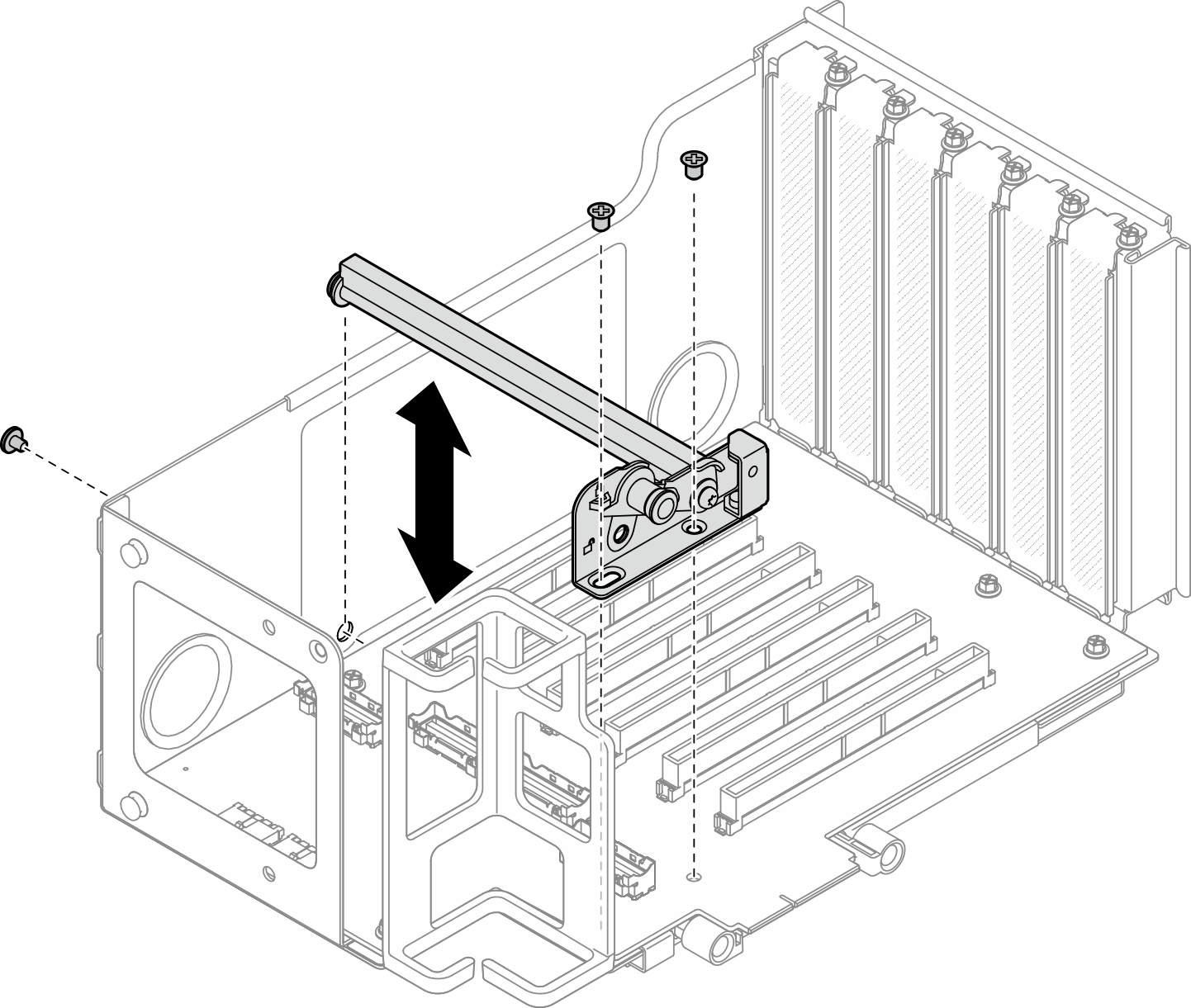

- 2 本のねじとカバーを取り外します。図 9. ライザー・ケージからのカバーの取り外し

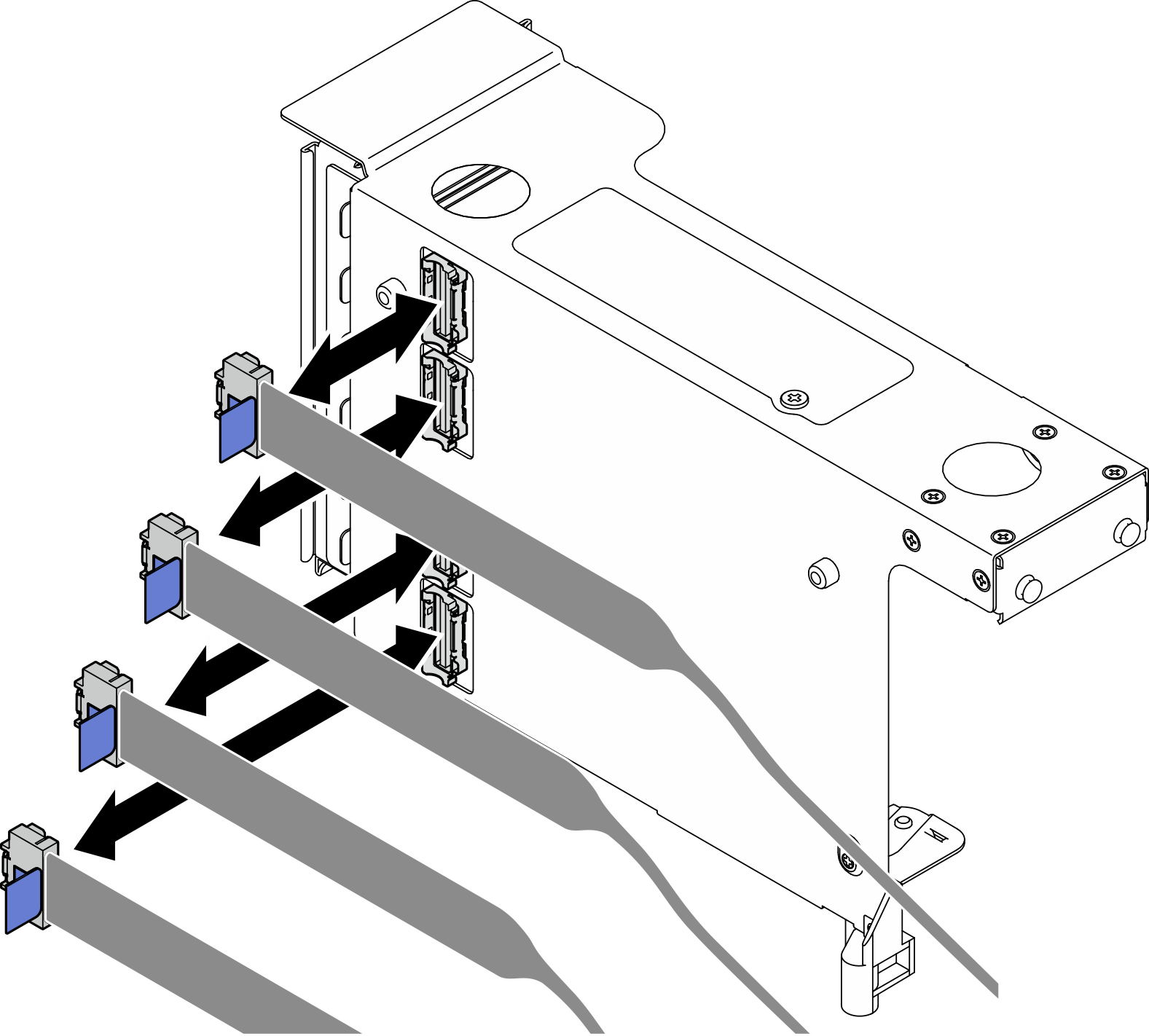

- すべての PCIe ケーブルを PCIe ライザーの外側から取り外します。図 10. ライザーの外側からの PCIe ライザー・ケーブルの切り離し
- すべての PCIe ケーブルを PCIe ライザーの内側から取り外します。図 11. ライザーの内側からの PCIe ライザー・ケーブルの切り離し
- PCIe 保持具を固定している 3 本のねじを取り外します。次に、PCIe 保持具を取り外します。図 12. ライザー・ケージからの PCIe 保持具の取り外し

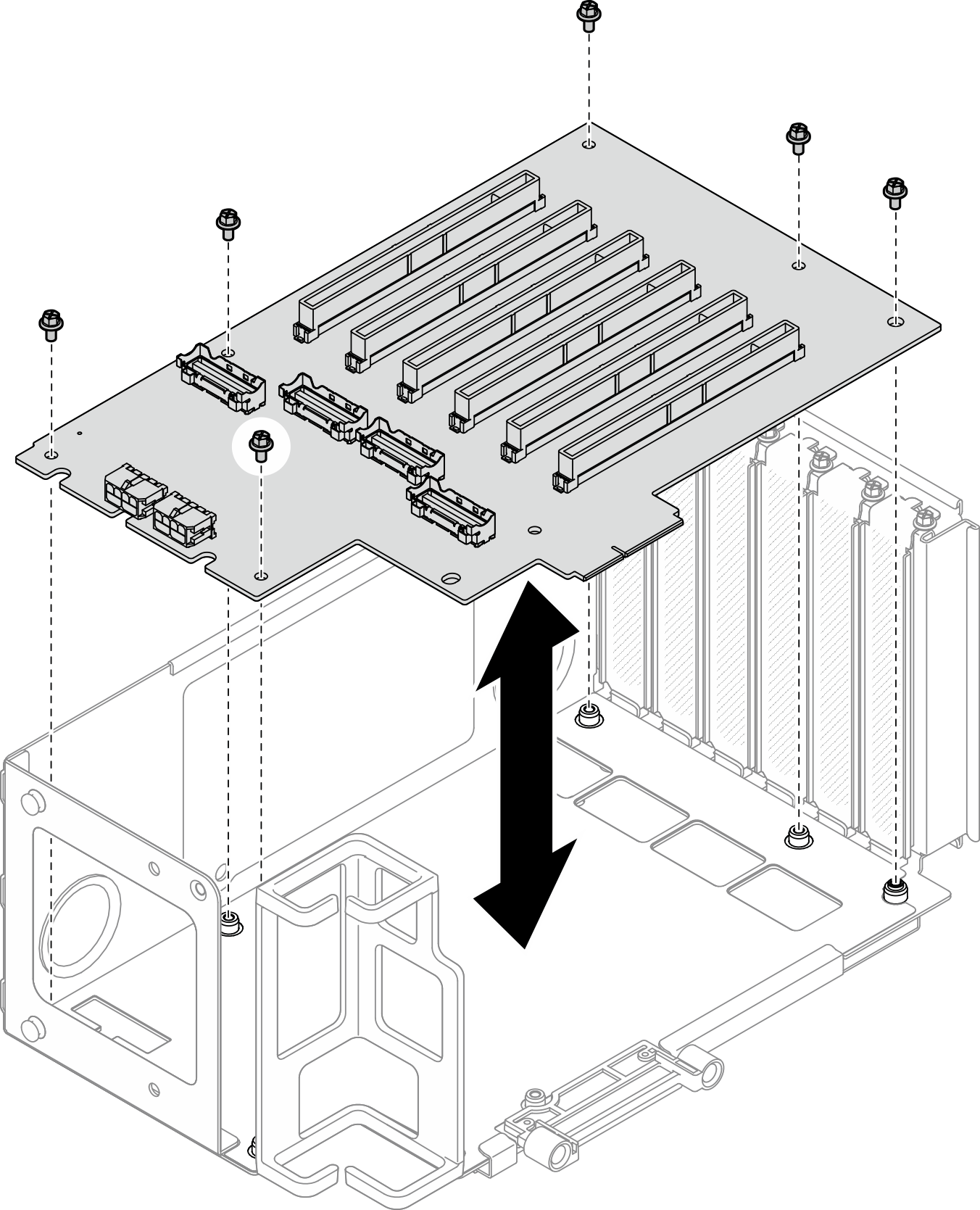

- PCIe ライザー・カードを固定している 5 本のねじを慎重に取り外してから、PCIe ライザー・ケージから PCIe ライザー・カードを取り外します。図 13. ライザー・ケージからの PCIe ライザー・カードの取り外し
完了したら
PCIe ライザー・ケージを交換し、PCIe ライザー・カードを再利用する場合は、PCIe ライザー・エクステンダーを取り外します。PCIe ライザー・エクステンダーの取り外しを参照してください。
交換用ユニットを取り付けます。PCIe ライザー・カードおよびケージの取り付けを参照してください。
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
