Снятие платы-адаптера Riser PCIe и отсека
Следуйте инструкциям в этом разделе, чтобы снять плату-адаптер Riser PCIe и ее отсек.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
Снятие платы-адаптера Riser максимальной высоты с двумя гнездами и отсека
Процедура

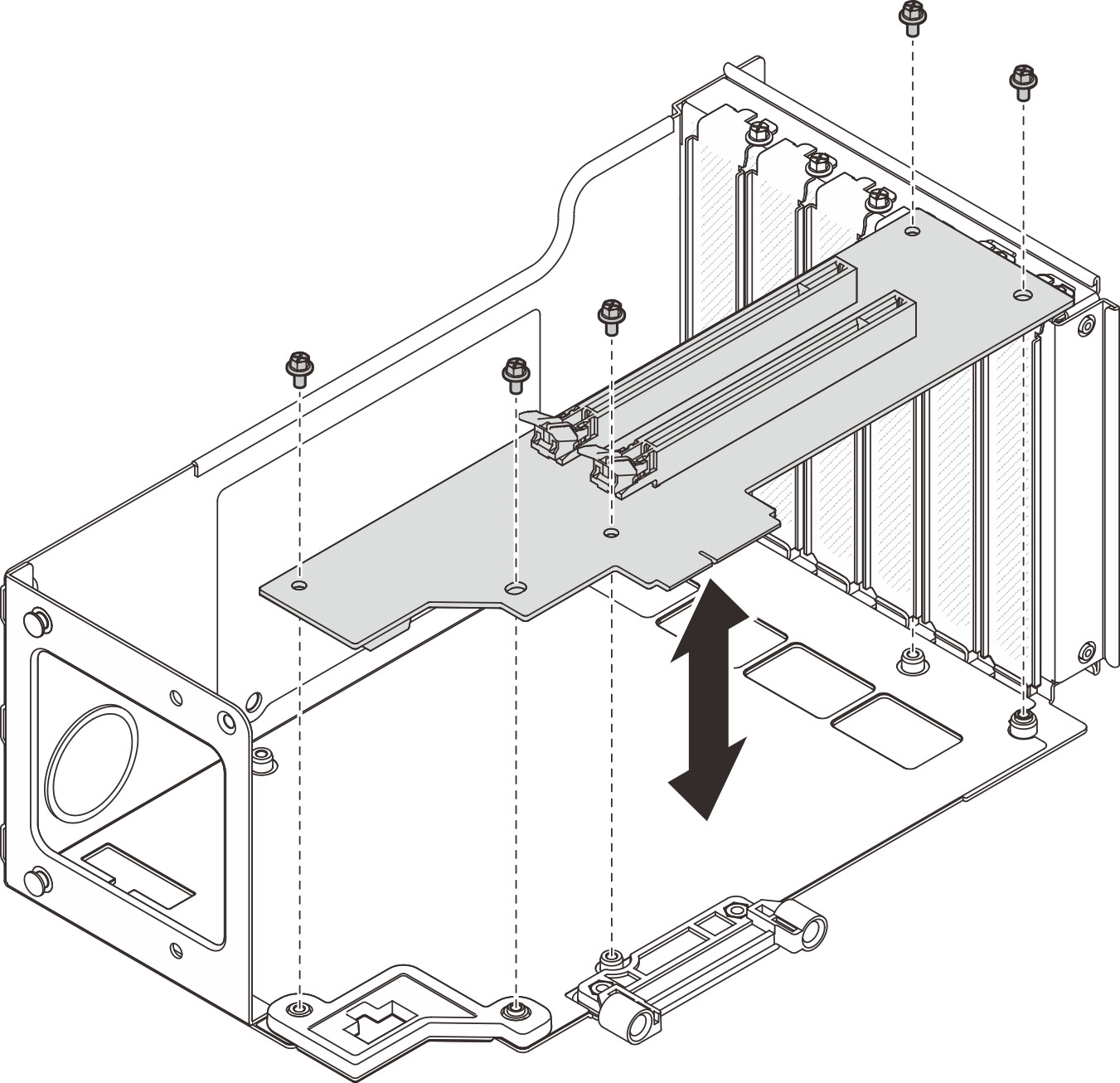

- Открутите пять винтов, удерживающих плату-адаптер Riser PCIe, и извлеките ее из отсека.Рис. 1. Снятие платы-адаптера Riser PCIe с отсека платы-адаптера Riser

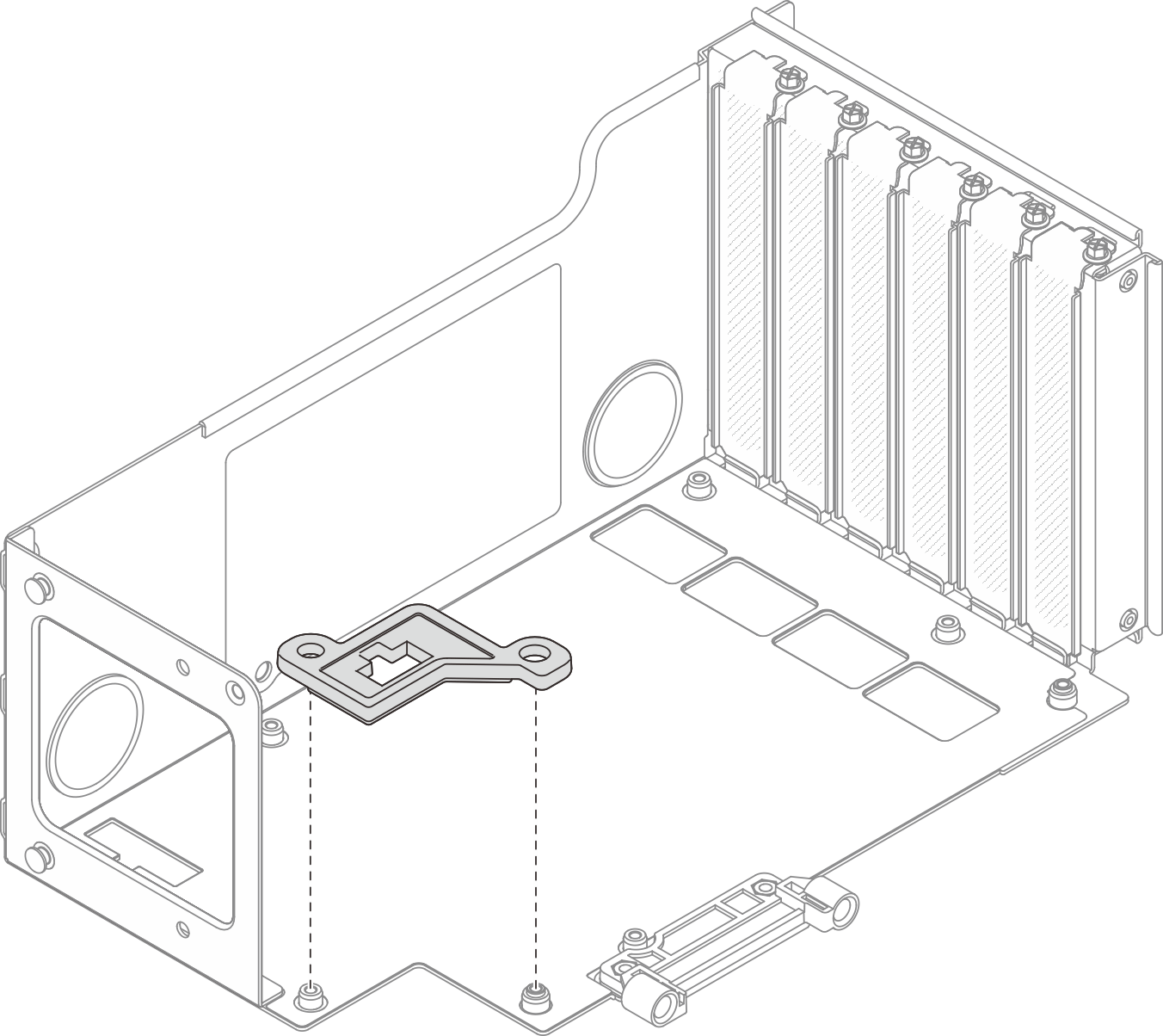

- При необходимости снимите направляющую разъема с отсека платы-адаптера Riser PCIe.Рис. 2. Снятие направляющей разъема с отсека платы-адаптера Riser
Снятие платы-адаптера Riser максимальной высоты с шестью гнездами и отсека
Процедура

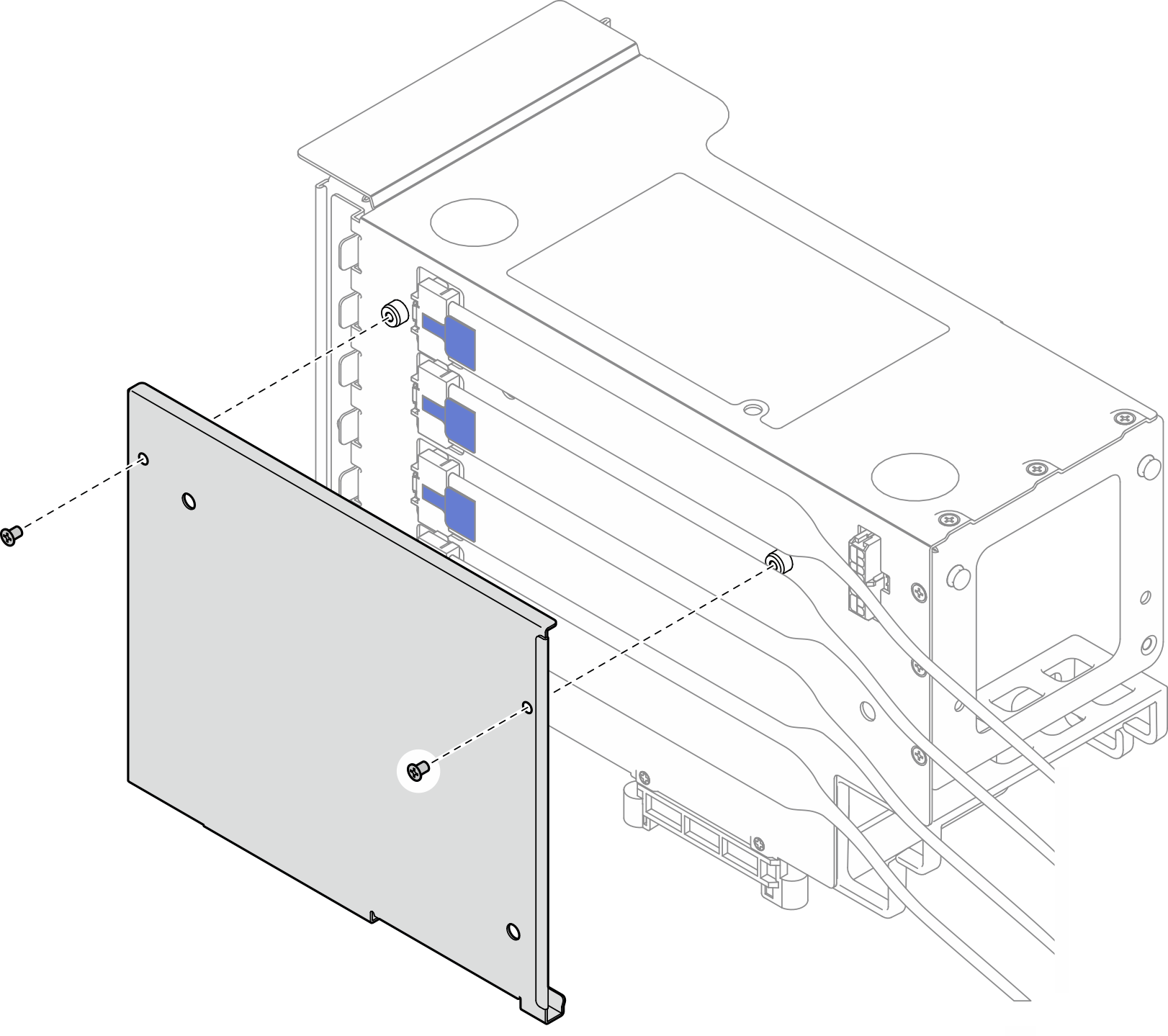

- Отверните два винта с кожуха платы-адаптера Riser.Рис. 3. Снятие кожуха с отсека платы-адаптера Riser

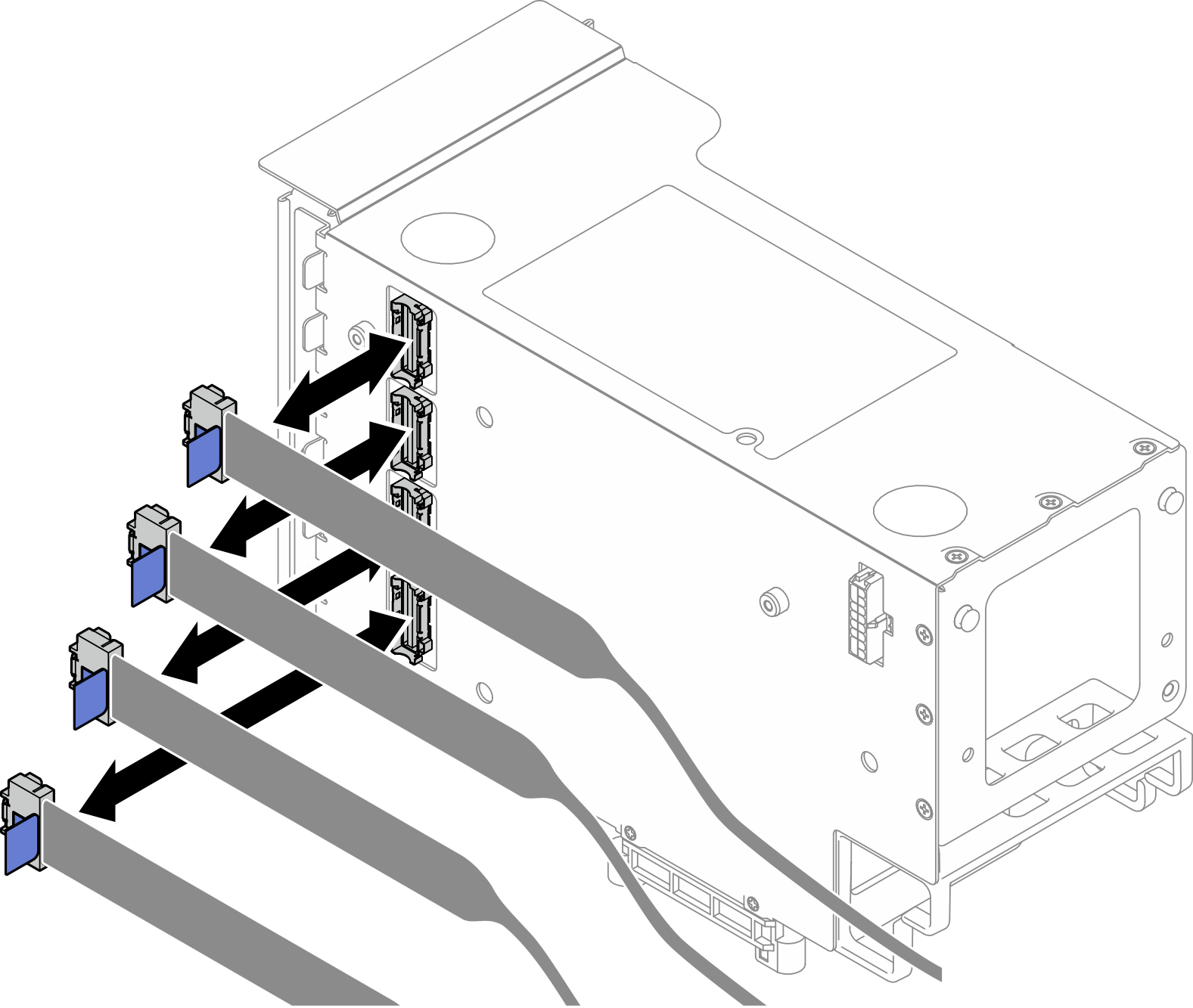

- Отключите все кабели PCIe с внешней стороны платы-адаптера Riser PCIe.Рис. 4. Отключение кабелей платы-адаптера PCIe от наружной стороны платы-адаптера Riser

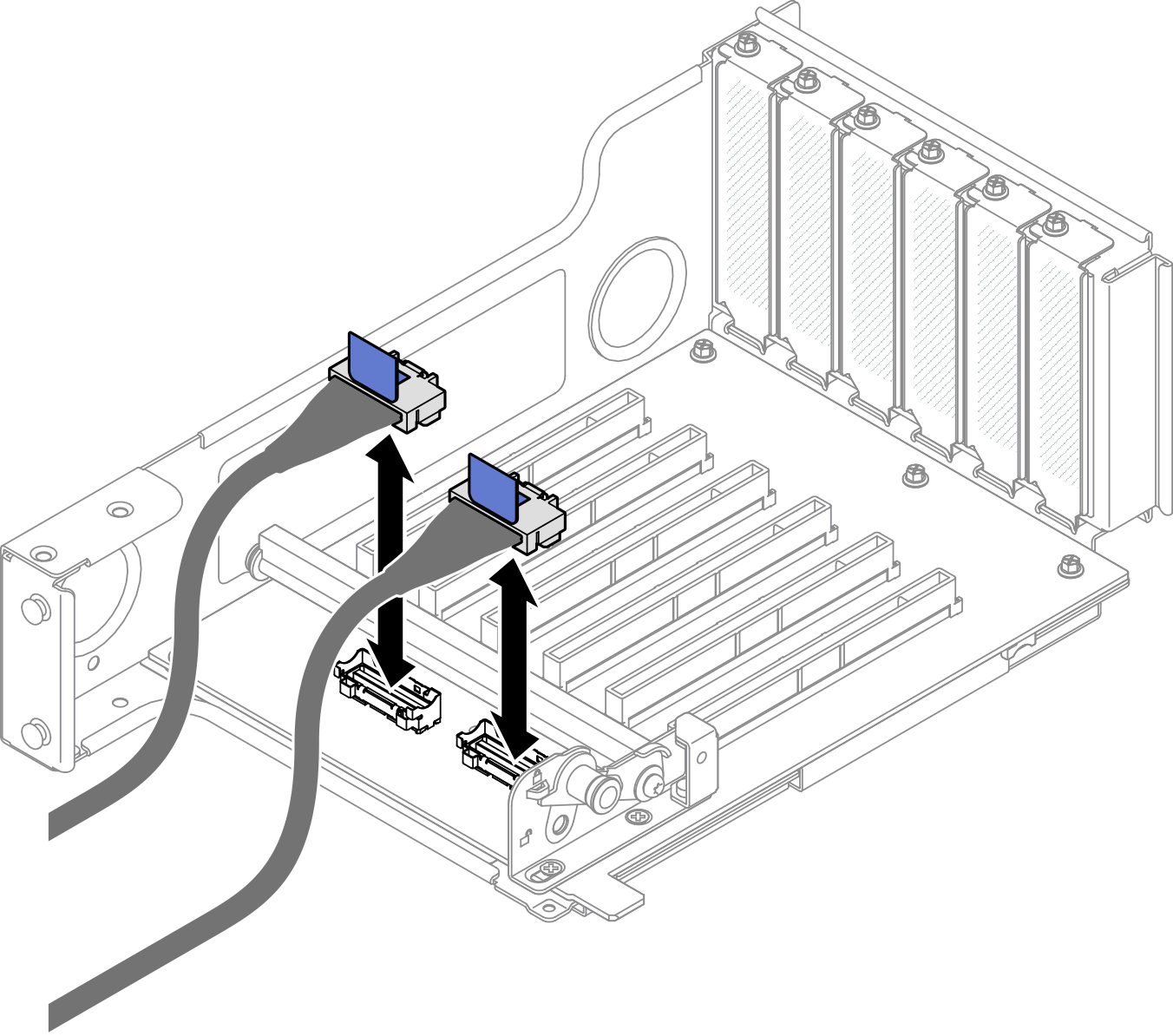

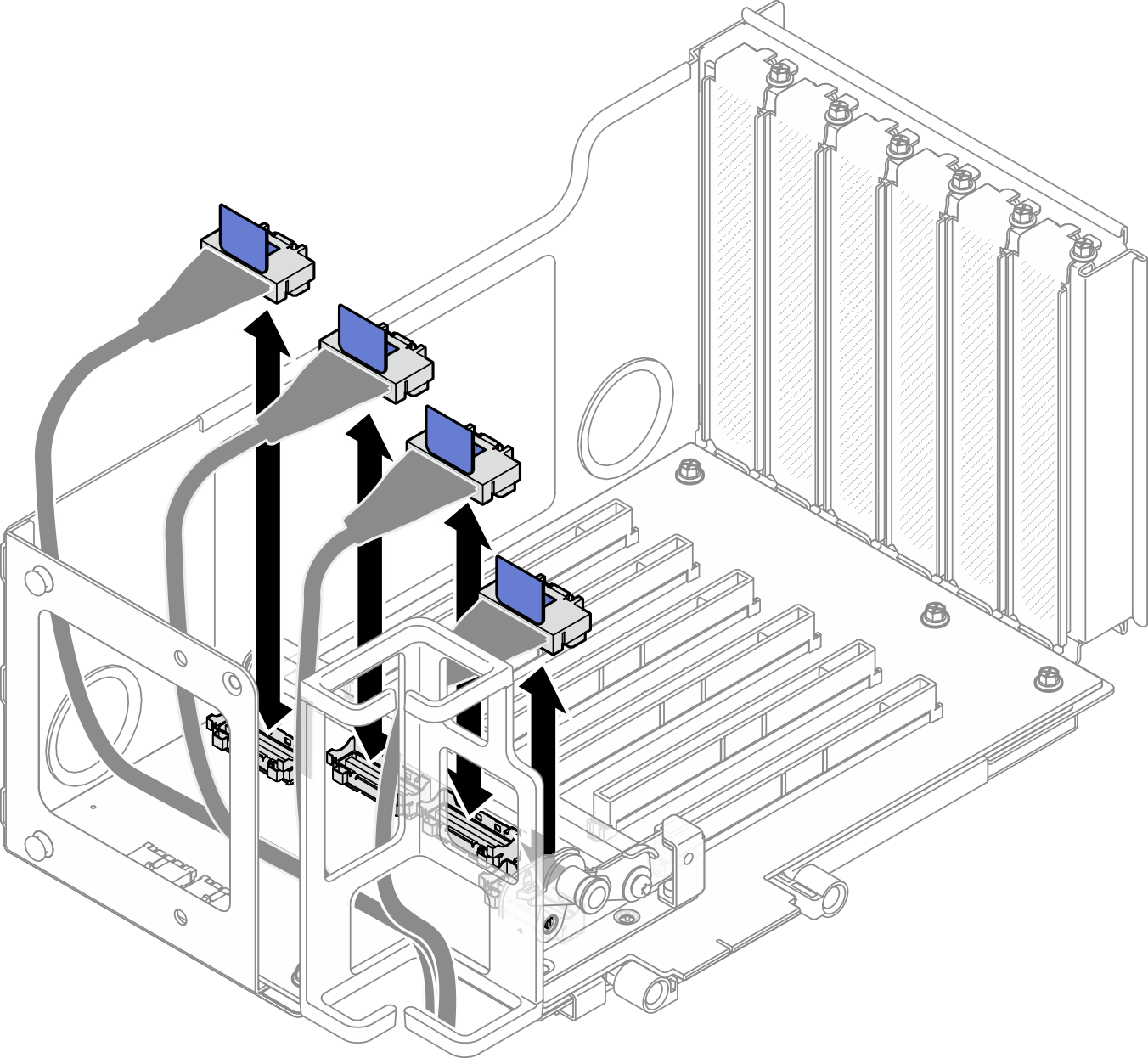

- Отключите все кабели PCIe с внутренней стороны платы-адаптера Riser PCIe.Рис. 5. Отключение кабелей платы-адаптера PCIe от внутренней стороны платы-адаптера Riser

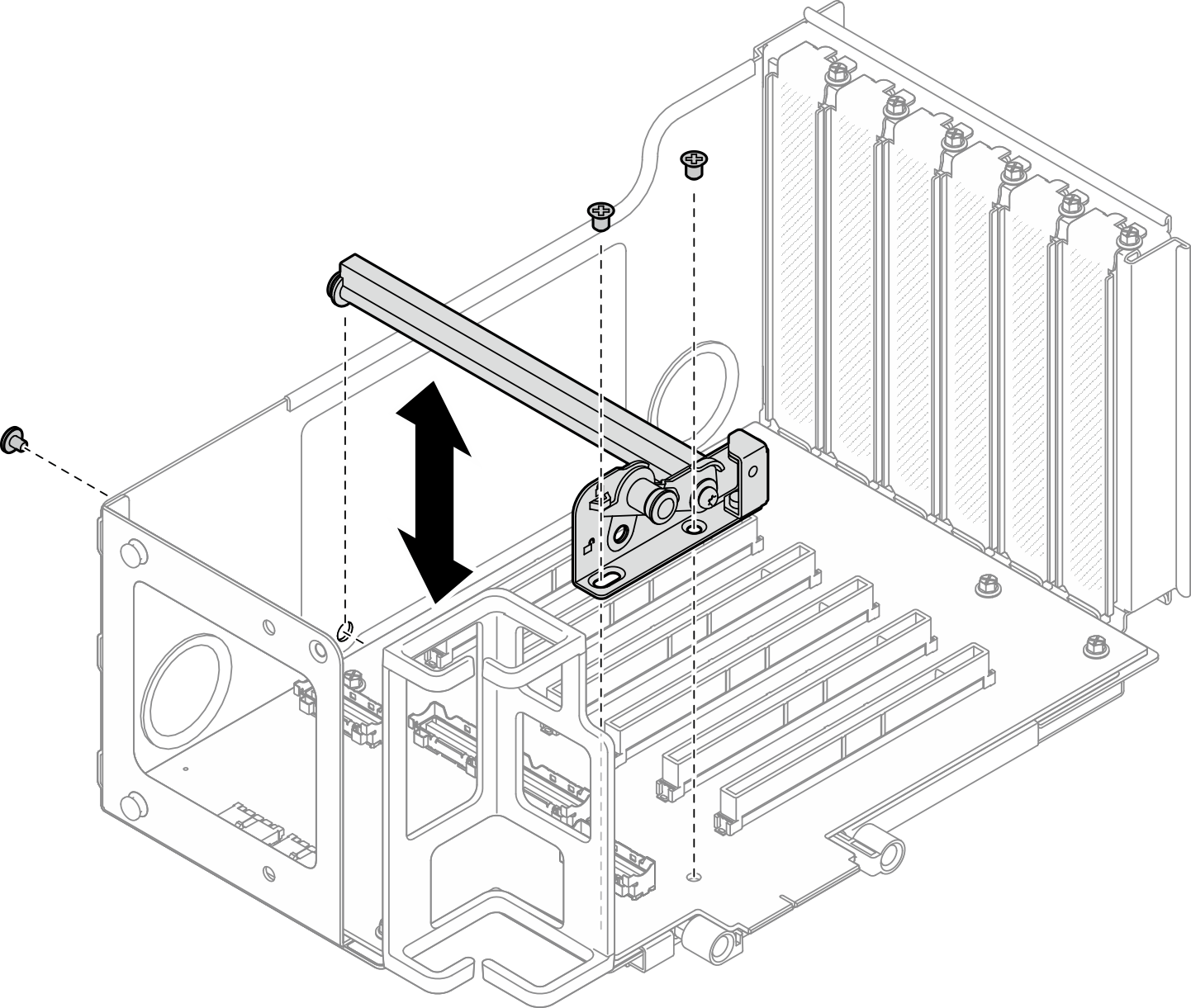

- Открутите три винта на фиксаторе PCIe и снимите его.Рис. 6. Снятие фиксатора PCIe с отсека платы-адаптера Riser

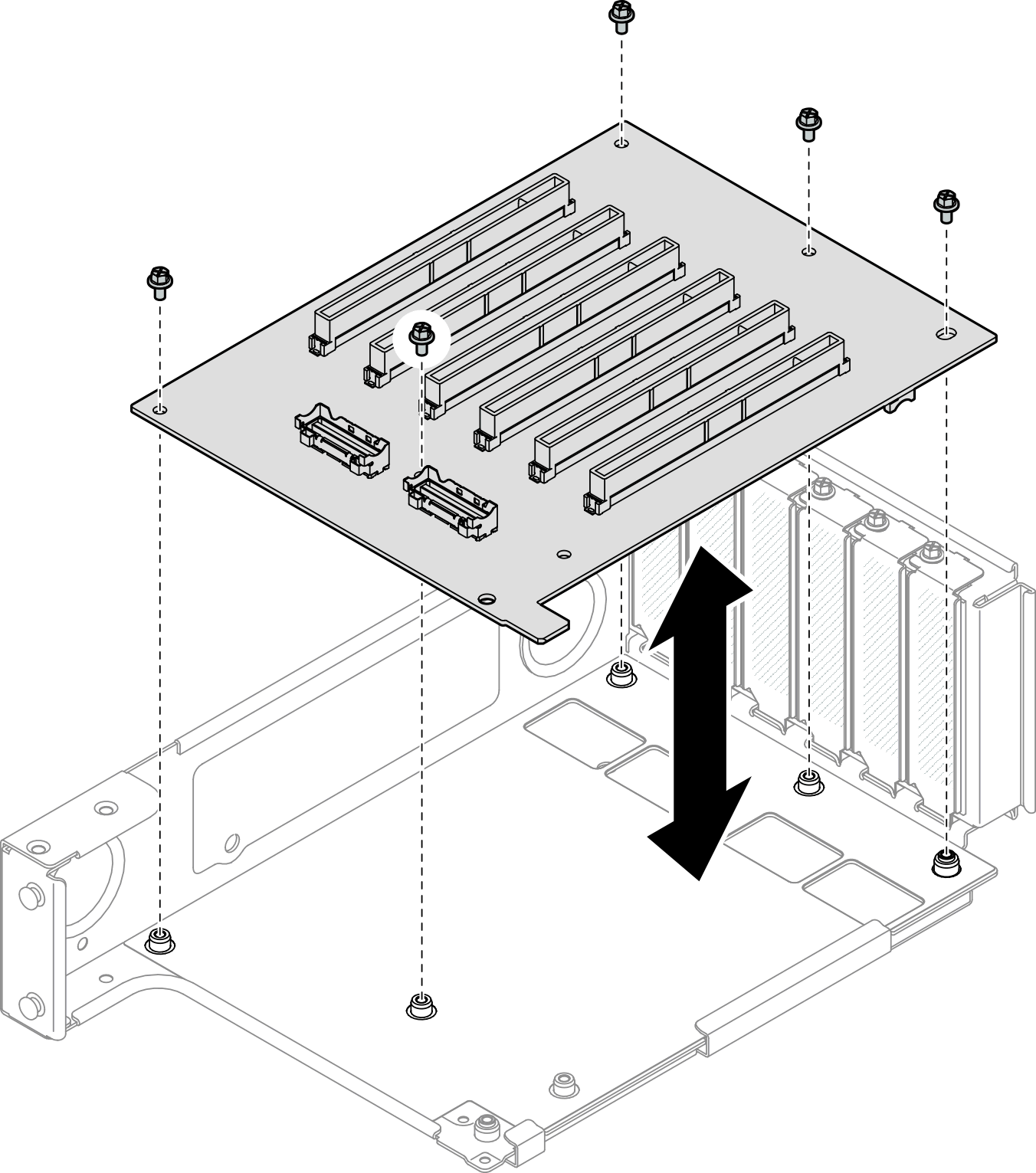

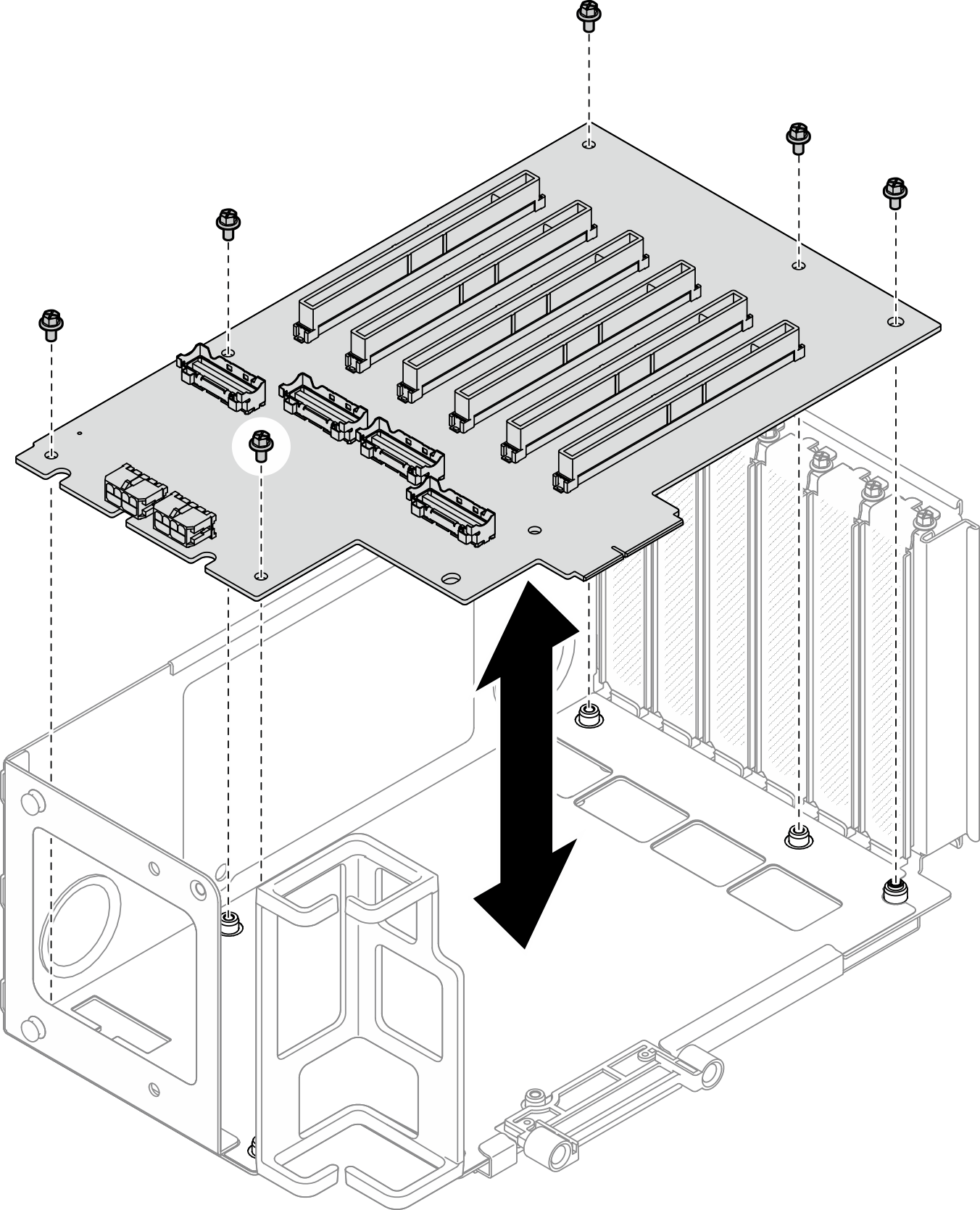

- Открутите шесть винтов, удерживающих плату-адаптер Riser PCIe, и извлеките ее из отсека.Рис. 7. Снятие платы-адаптера Riser PCIe с отсека платы-адаптера Riser

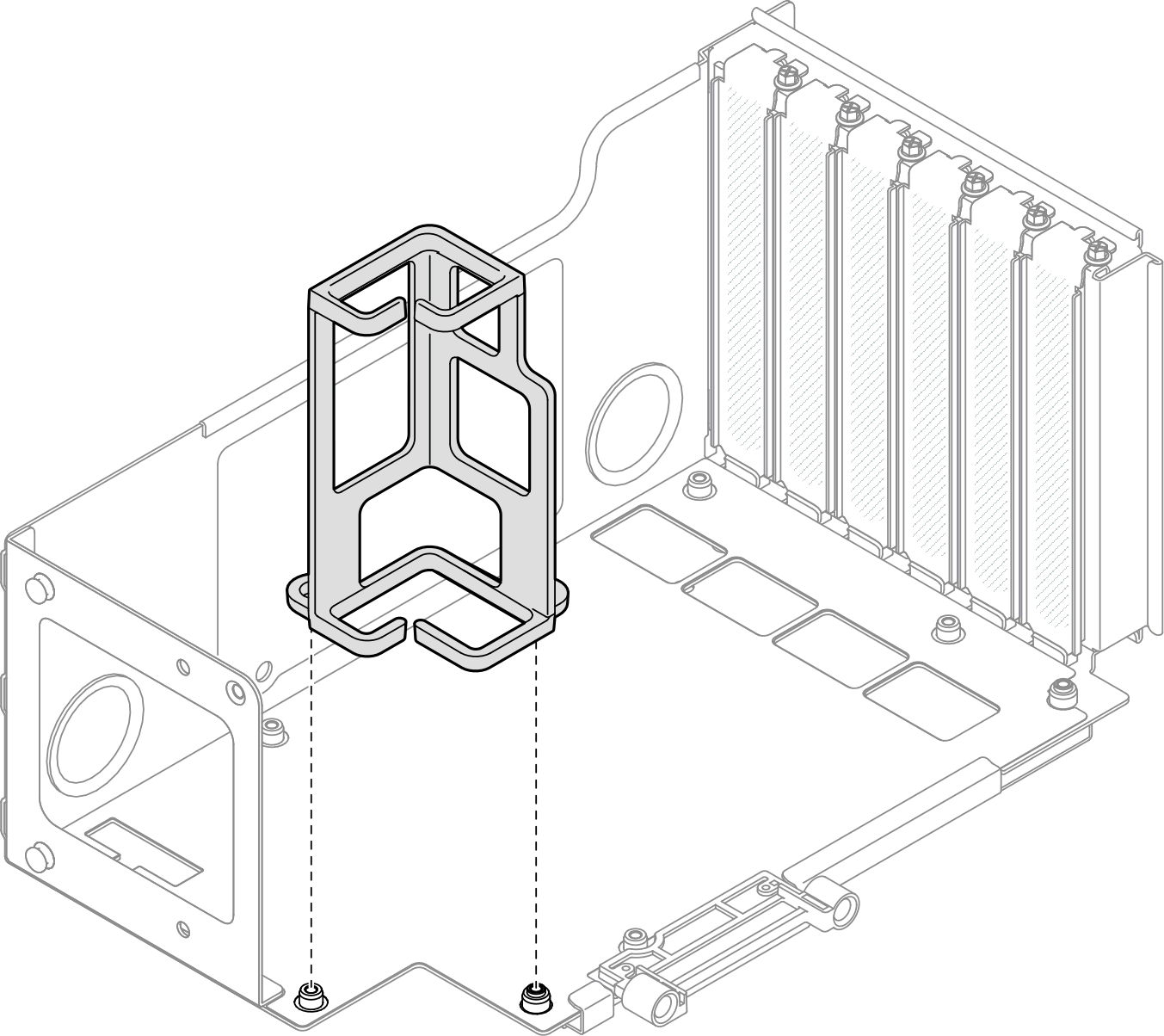

- При необходимости извлеките фиксатор кабеля платы-адаптера Riser PCIe из отсека платы-адаптера Riser PCIe.Рис. 8. Снятие фиксатора кабеля с отсека платы-адаптера Riser
Снятие платы-адаптера Riser половинной высоты с шестью гнездами и отсека
Процедура

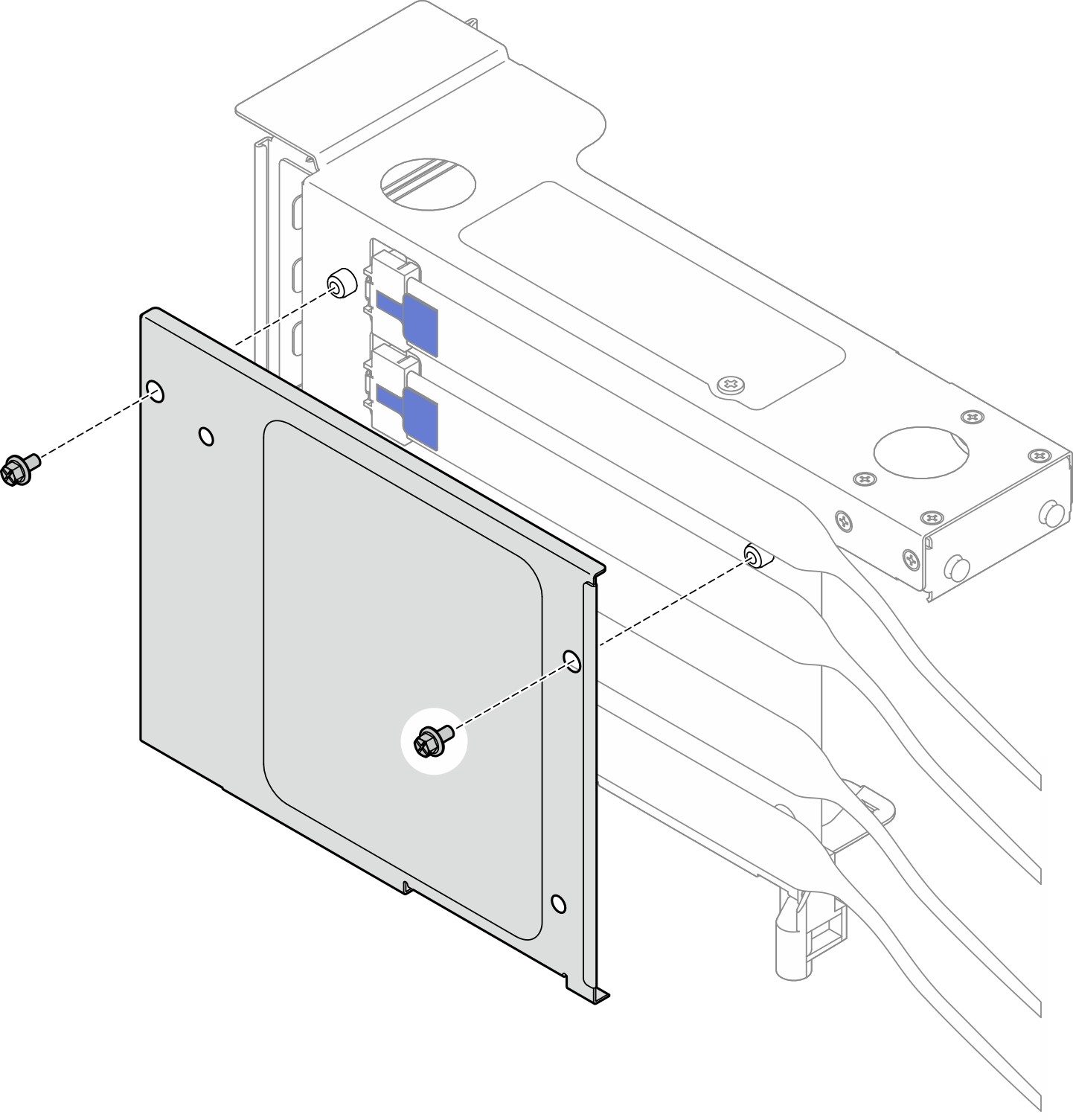

- Открутите два винта и снимите кожух.Рис. 9. Снятие кожуха с отсека платы-адаптера Riser

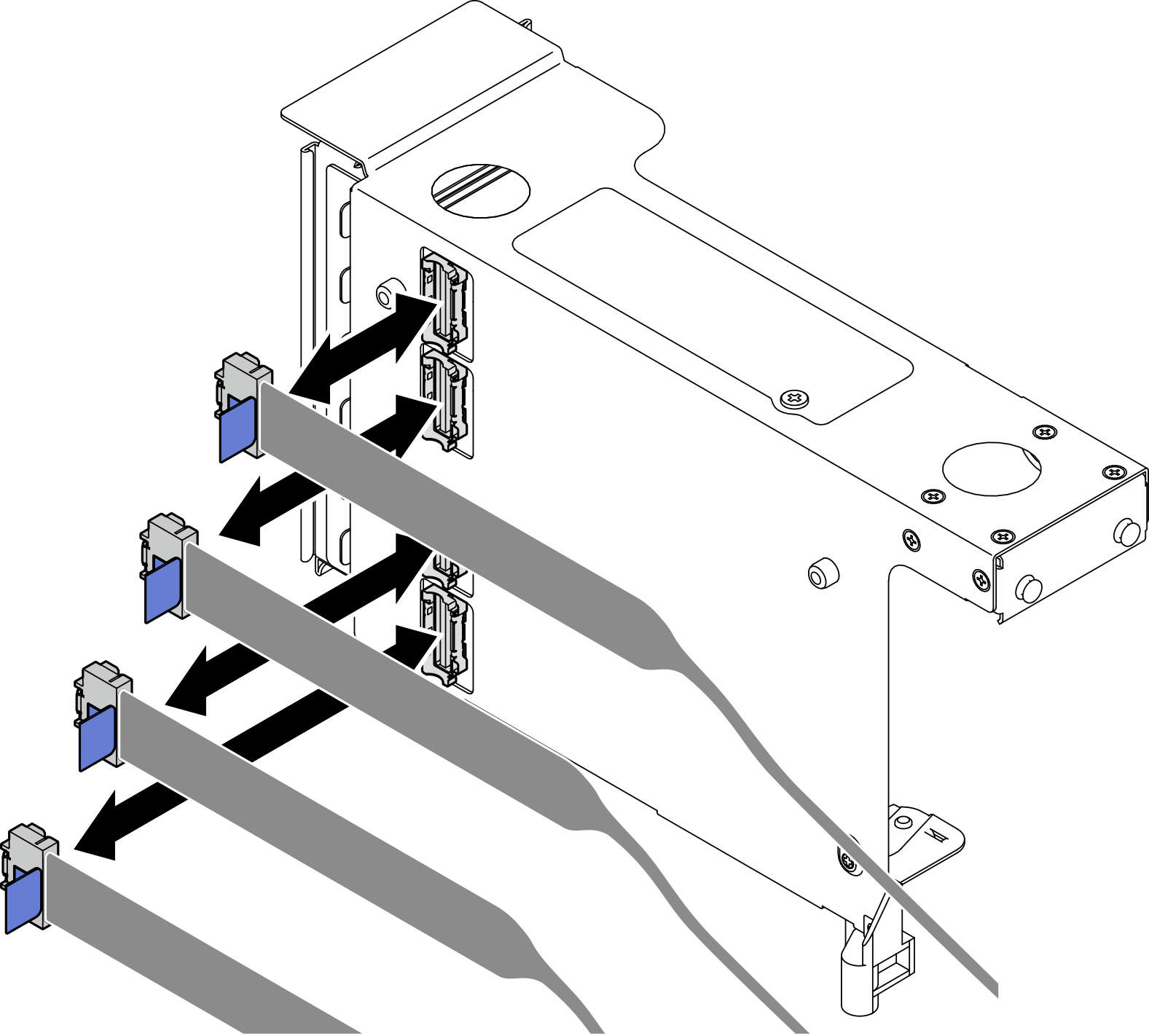

- Отключите все кабели PCIe с внешней стороны платы-адаптера Riser PCIe.Рис. 10. Отключение кабелей платы-адаптера PCIe от наружной стороны платы-адаптера Riser
- Отключите все кабели PCIe с внутренней стороны платы-адаптера Riser PCIe.Рис. 11. Отключение кабелей платы-адаптера PCIe от внутренней стороны платы-адаптера Riser

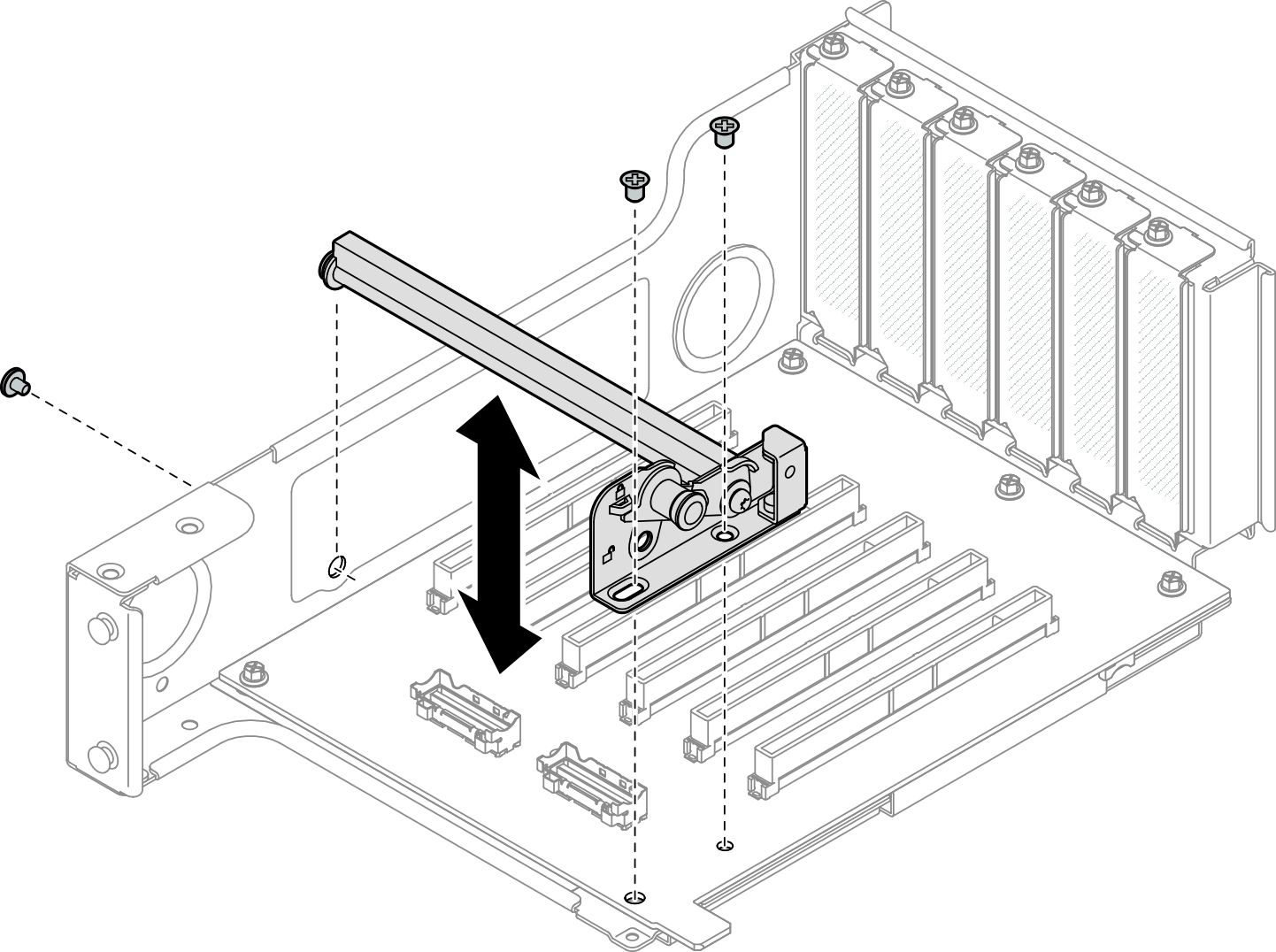

- Открутите три винта на фиксаторе PCIe и снимите его.Рис. 12. Снятие фиксатора PCIe с отсека платы-адаптера Riser
- Открутите пять винтов, удерживающих плату-адаптер Riser PCIe, и извлеките ее из отсека.Рис. 13. Снятие платы-адаптера Riser PCIe с отсека платы-адаптера Riser
После завершения
При замене отсека платы-адаптера Riser PCIe и продолжении использования платы-адаптера Riser PCIe снимите расширители платы-адаптера Riser PCIe. См. раздел Снятие расширителя платы-адаптера Riser PCIe.
Установите сменный модуль. См. раздел Установка платы-адаптера Riser PCIe и отсека.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
