Снятие расширителя платы-адаптера Riser PCIe

В этом разделе приведены инструкции по снятию расширителя платы-адаптера Riser PCIe.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.
Дополнительные сведения о разных типах плат-адаптеров Riser см. в разделе Вид сзади.
Выберите в списке ниже инструкции по снятию, соответствующие вашей конфигурации, и следуйте им.

Снятие расширителя платы-адаптера Riser с отсека платы-адаптера Riser максимальной высоты​

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  4. Снимите поперечную планку. См. раздел Снятие поперечной планки.
  5. Снимите плату-адаптер Riser PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
  6. При необходимости снимите все адаптеры PCIe. См. раздел Снятие адаптера PCIe.
  7. Снимите расширитель платы-адаптера Riser с отсека платы-адаптера Riser PCIe максимальной высоты.

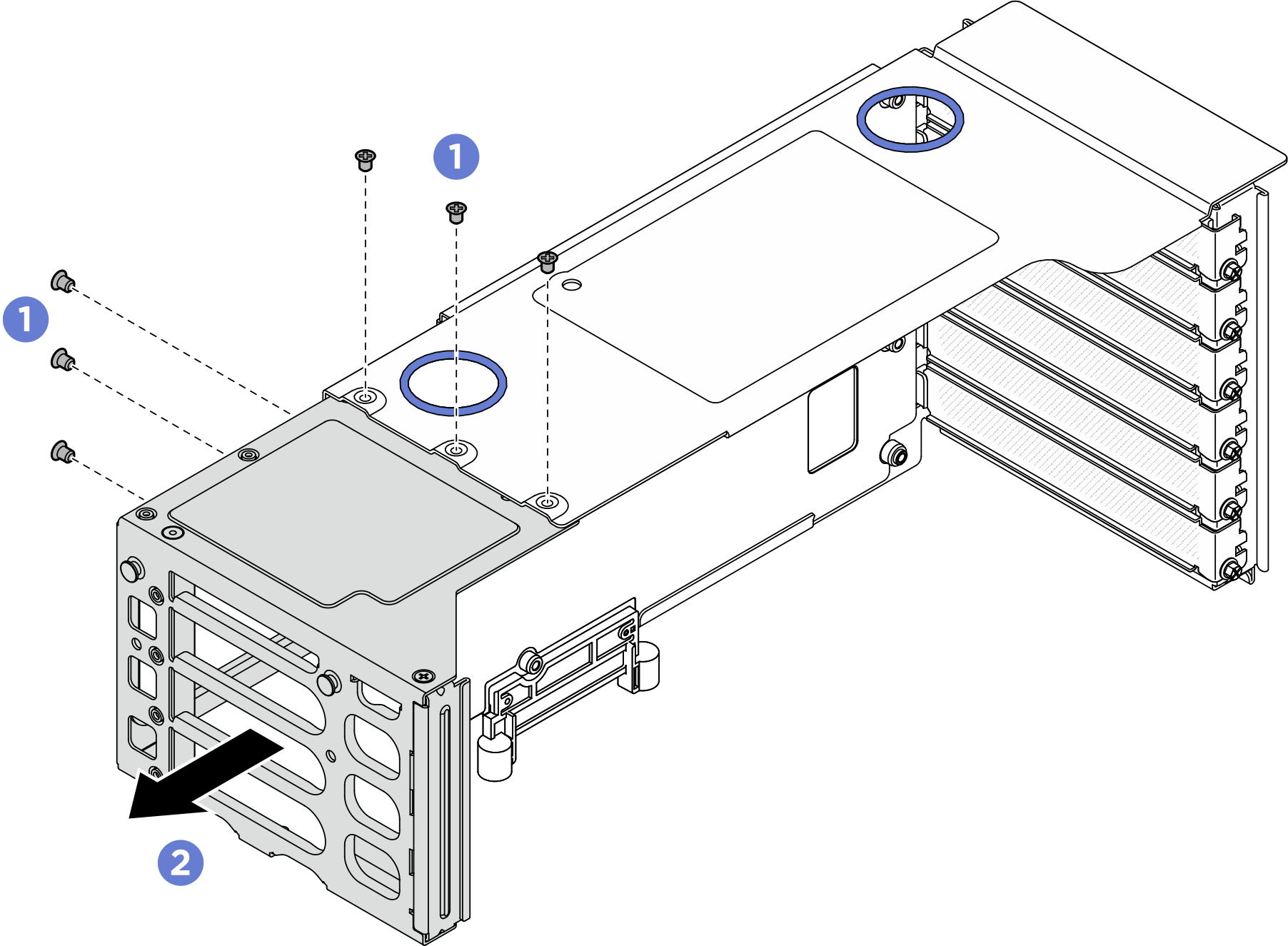

    Рис. 1. Снятие расширителя платы-адаптера Riser с отсека платы-адаптера Riser PCIe максимальной высоты

    Removing riser extender from FH PCIe riser cage
    1. Открутите шесть винтов, которые фиксируют расширитель платы-адаптера Riser PCIe.
    2. Снимите расширитель платы-адаптера Riser PCIe с отсека для платы-адаптера Riser PCIe.

Снятие расширителя платы-адаптера Riser с отсека платы-адаптера Riser половинной высоты​

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  4. Снимите поперечную планку. См. раздел Снятие поперечной планки.
  5. Снимите плату-адаптер Riser PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
  6. При необходимости снимите все адаптеры PCIe. См. раздел Снятие адаптера PCIe.
  7. Снимите расширитель платы-адаптера Riser PCIe.
    Рис. 2. Снятие расширителя платы-адаптера Riser с отсека платы-адаптера Riser PCIe половинной высоты

    Removing PCIe riser extender from HH PCIe riser cage
    1. Открутите восемь винтов, которые фиксируют расширитель платы-адаптера Riser PCIe.
    2. Снимите расширитель платы-адаптера Riser PCIe с отсека для платы-адаптера Riser PCIe.

После завершения

  1. Установите сменный модуль. См. раздел Установка расширителя платы-адаптера Riser PCIe.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
