Rimozione di un'estensione della scheda verticale PCIe

Seguire le istruzioni riportate in questa sezione per rimuovere un'estensione della scheda verticale PCIe.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota
Per maggiori dettagli sui diversi tipi di schede verticali, vedere Vista posteriore.
A seconda della configurazione, attenersi alle procedure corrispondenti riportate di seguito per la rimozione corretta.

Rimozione dell'estensione della scheda verticale dal telaio verticale FH​

Procedura

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
  3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
  4. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
  5. Rimuovere la scheda verticale PCIe. Vedere Rimozione della scheda verticale PCIe.
  6. Se necessario, rimuovere tutti gli adattatori PCIe. Vedere Rimozione di un adattatore PCIe.
  7. Rimuovere l'estensione della scheda verticale dal telaio verticale PCIe FH.

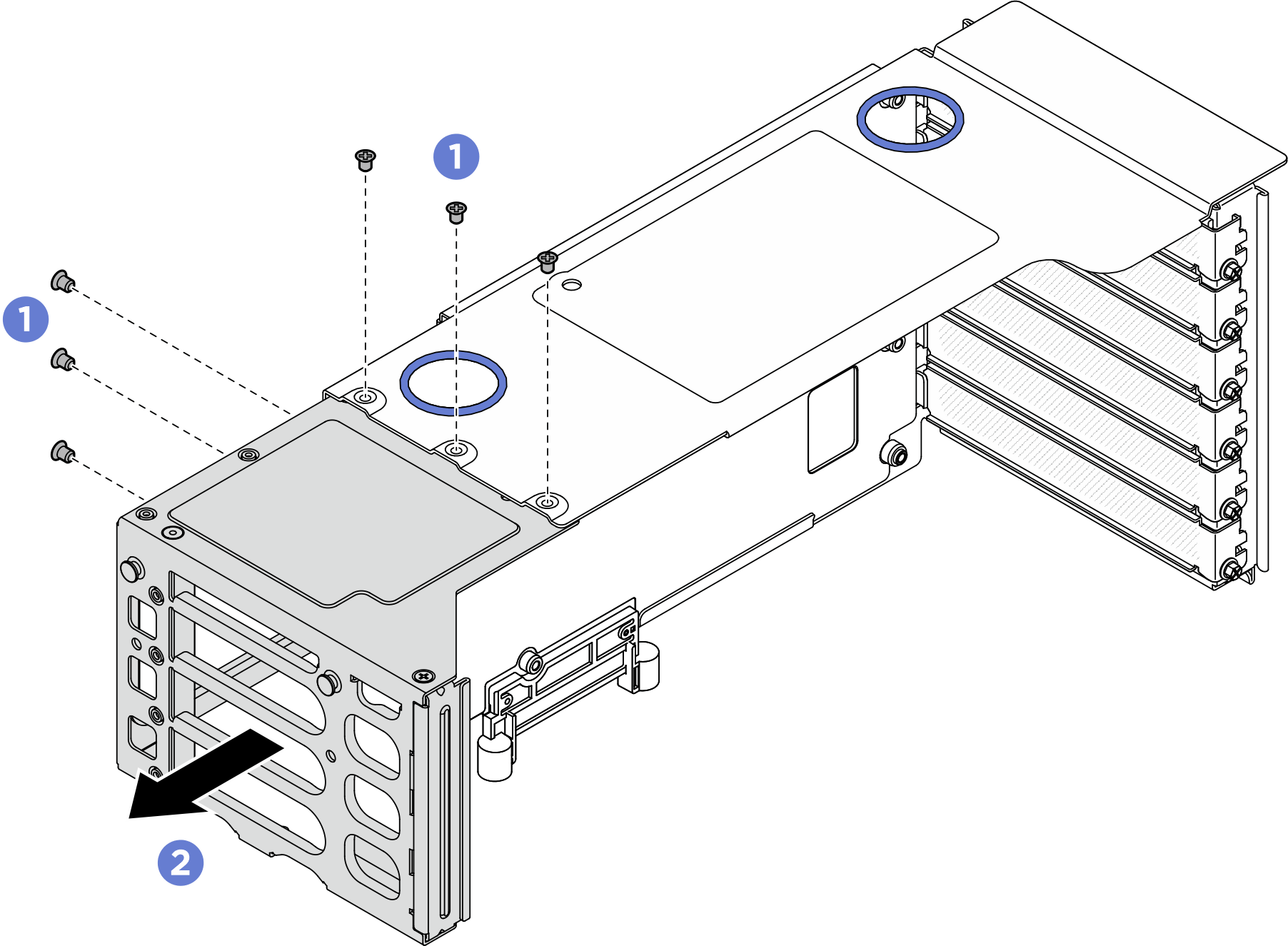

    Figura 1. Rimozione dell'estensione della scheda verticale dal telaio verticale PCIe FH

    Removing riser extender from FH PCIe riser cage
    1. Rimuovere le sei viti che fissano l'estensione della scheda verticale PCIe.
    2. Rimuovere l'estensione della scheda verticale PCIe dal telaio verticale PCIe.

Rimozione dell'estensione della scheda verticale dal telaio verticale HH​

Procedura

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
  3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
  4. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
  5. Rimuovere la scheda verticale PCIe. Vedere Rimozione della scheda verticale PCIe.
  6. Se necessario, rimuovere tutti gli adattatori PCIe. Vedere Rimozione di un adattatore PCIe.
  7. Rimuovere l'estensione della scheda verticale PCIe.

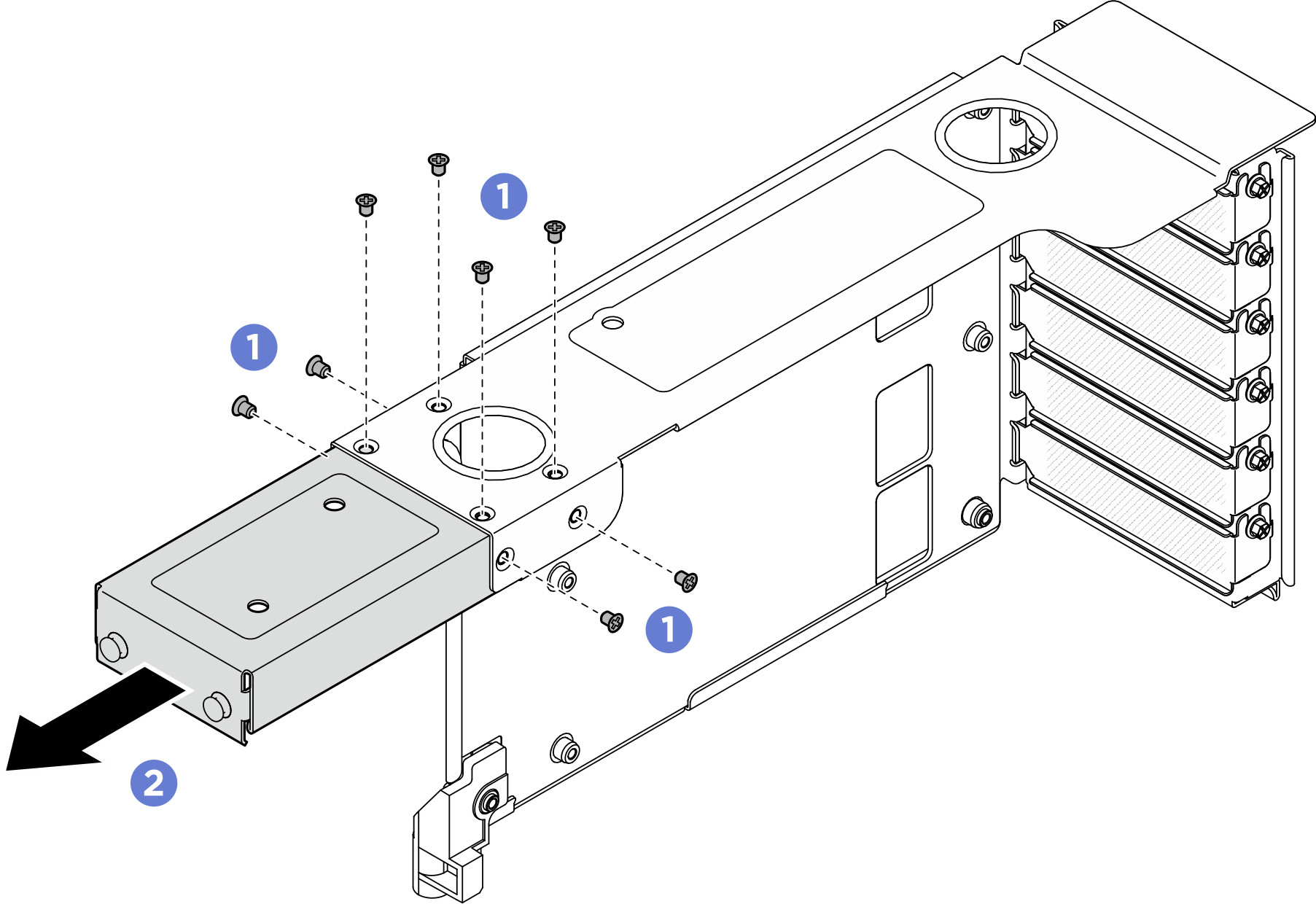

    Figura 2. Rimozione dell'estensione della scheda verticale dal telaio verticale PCIe HH

    Removing PCIe riser extender from HH PCIe riser cage
    1. Rimuovere le otto viti che fissano l'estensione della scheda verticale PCIe.
    2. Rimuovere l'estensione della scheda verticale PCIe dal telaio verticale PCIe.

Dopo aver terminato

  1. Installare un'unità sostitutiva. Vedere Installazione di un'estensione della scheda verticale PCIe.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
