Retrait d’une extension de carte mezzanine PCIe
Suivez les instructions de cette section pour retirer une extension de carte mezzanine PCIe.
À propos de cette tâche
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
Retrait de la rallonge de la carte mezzanine du boîtier de carte mezzanine FH
Procédure

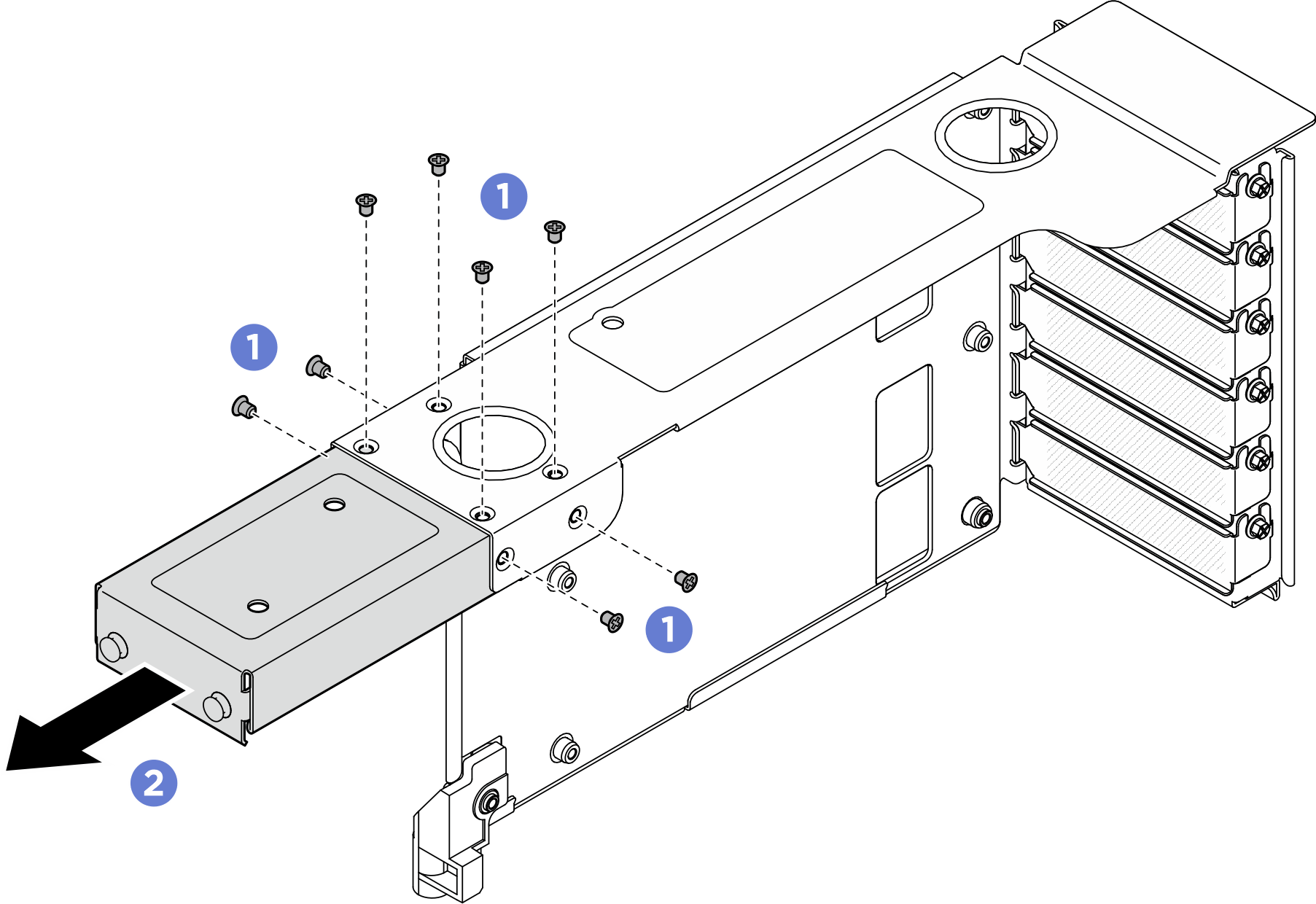

- Retirez la rallonge de la carte mezzanine du boîtier de la carte mezzanine PCIe FH.Figure 1. Retrait de l’extension de carte mezzanine du boîtier de la carte mezzanine PCIe FH
Retirez les six vis qui fixent l’extension de carte mezzanine PCIe.
Retirez l’extension de carte mezzanine PCIe du boîtier de carte mezzanine PCIe.
Retrait de la rallonge de la carte mezzanine du boîtier de carte mezzanine HH
Procédure
- Retirez l’extension de carte mezzanine PCIe.Figure 2. Retrait de l’extension de carte mezzanine du boîtier de la carte mezzanine PCIe HH
- Retirez les huit vis qui fixent l’extension de carte mezzanine PCIe.
- Retirez l’extension de carte mezzanine PCIe du boîtier de carte mezzanine PCIe.
Après avoir terminé
Installez une unité de remplacement. Pour plus d'informations, voir Installation d’une extension de carte mezzanine PCIe.
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
