Installation d’une extension de carte mezzanine PCIe

Suivez les instructions de la présente section pour installer une extension de carte mezzanine PCIe.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Remarque
Pour plus de détails sur les différents types de blocs mezzanines, reportez-vous à Vue arrière.
Reportez-vous aux procédures qui correspondent à votre configuration afin de suivre la bonne procédure de retrait.

Installation de la rallonge de la carte mezzanine dans le boîtier de carte mezzanine FH​

Procédure

  1. Si un obturateur est installé, retirez-le.

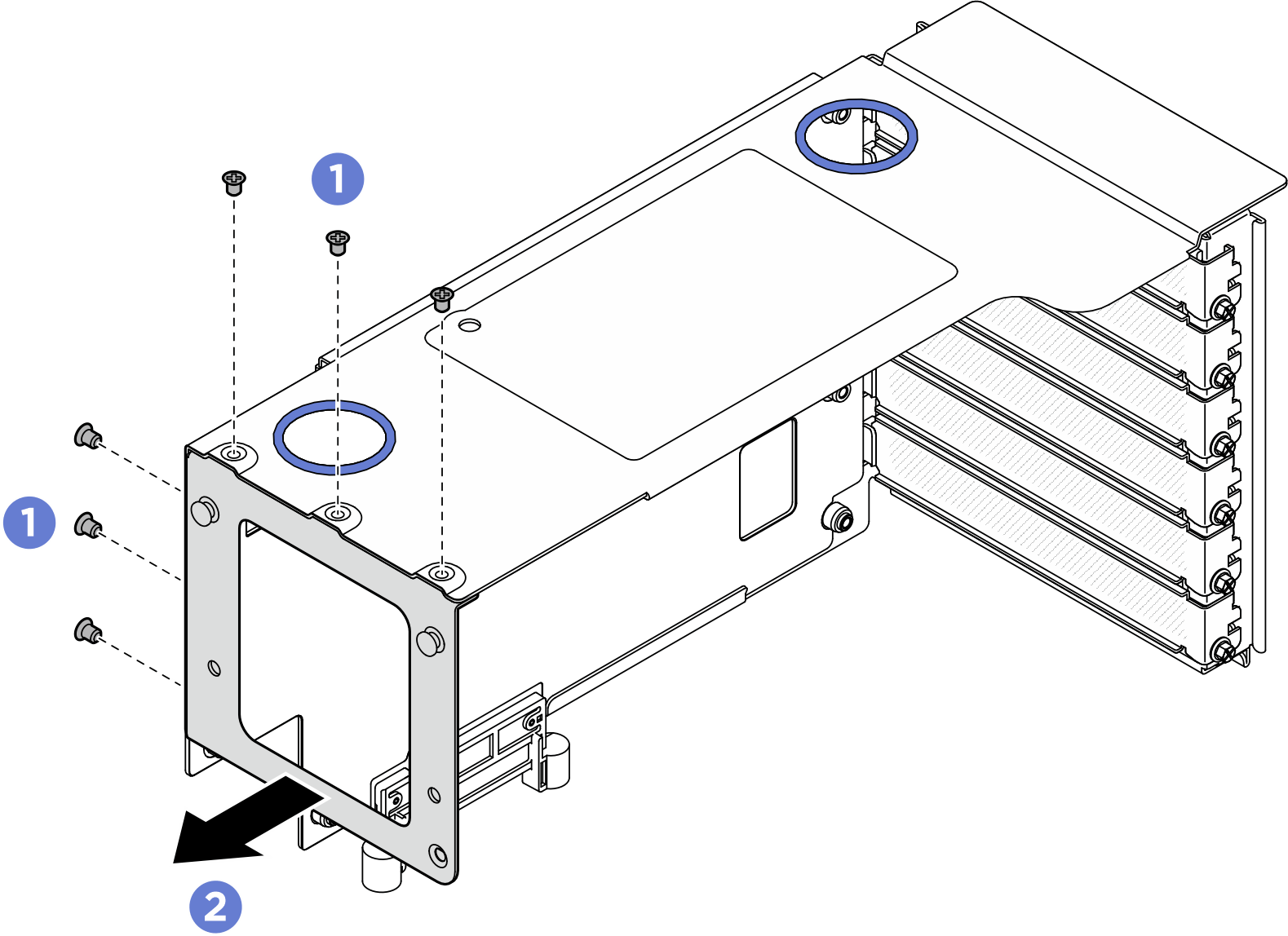

    Figure 1. Retrait de l’obturateur du boîtier de carte mezzanine PCIe FH

    Removing filler from FH PCIe riser cage
    1. Retirez les six vis de fixation de l’obturateur.
    2. Retirez l’obturateur du boîtier de carte mezzanine PCIe.
  2. Installez l’extension de carte mezzanine PCIe.

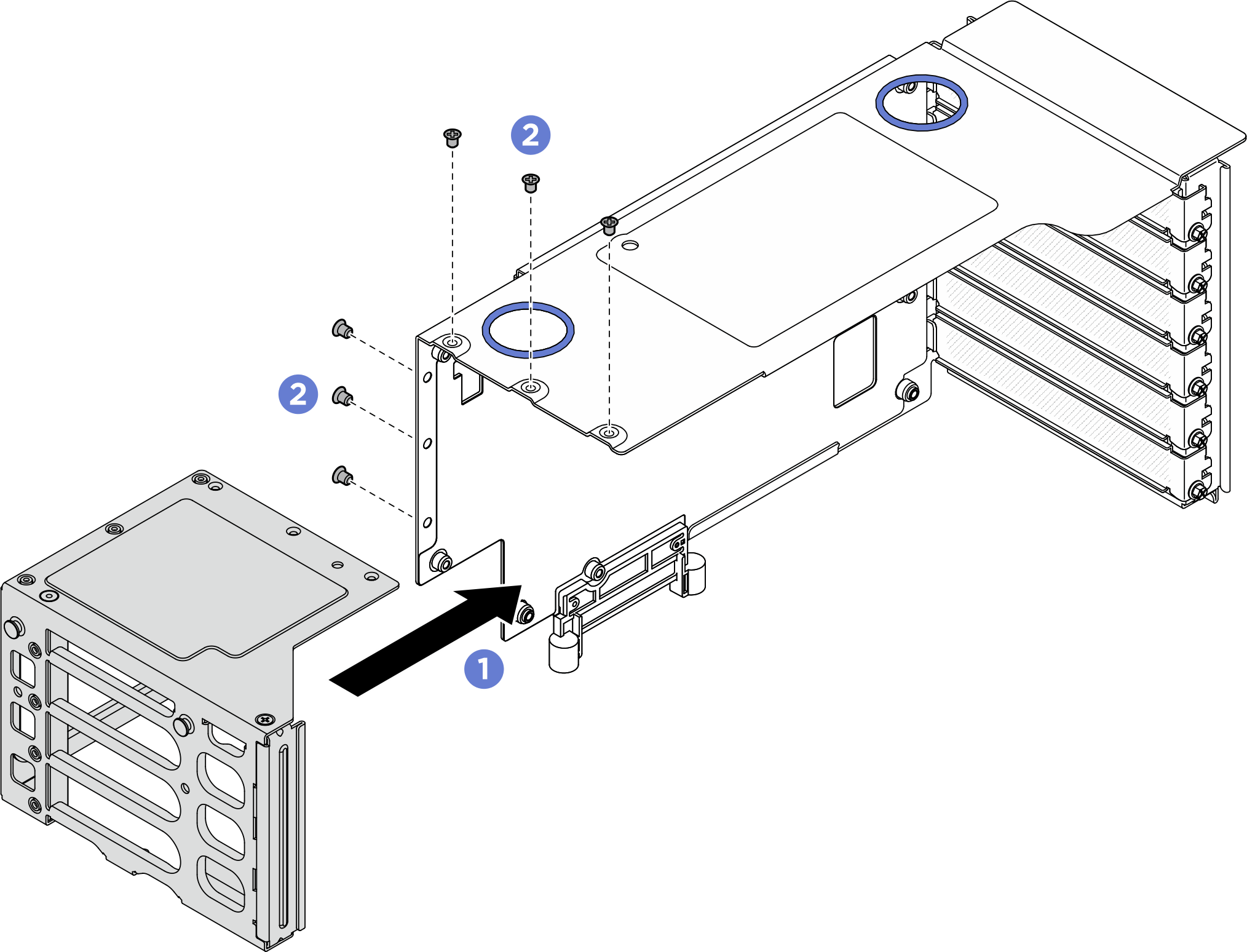

    Figure 2. Installation de l’extension de carte mezzanine PCIe dans une carte mezzanine PCIe pleine hauteur

    Installing PCIe riser extender to FH PCIe riser
    1. Alignez les trous de vis de l’extension de carte mezzanine PCIe avec les trous de vis du boîtier de carte mezzanine PCIe.
    2. Fixez l’extension de carte mezzanine PCIe à l’aide de six vis.

Installation de la rallonge de la carte mezzanine dans le boîtier de carte mezzanine HH​

Procédure

  1. Si un obturateur est installé, retirez-le.

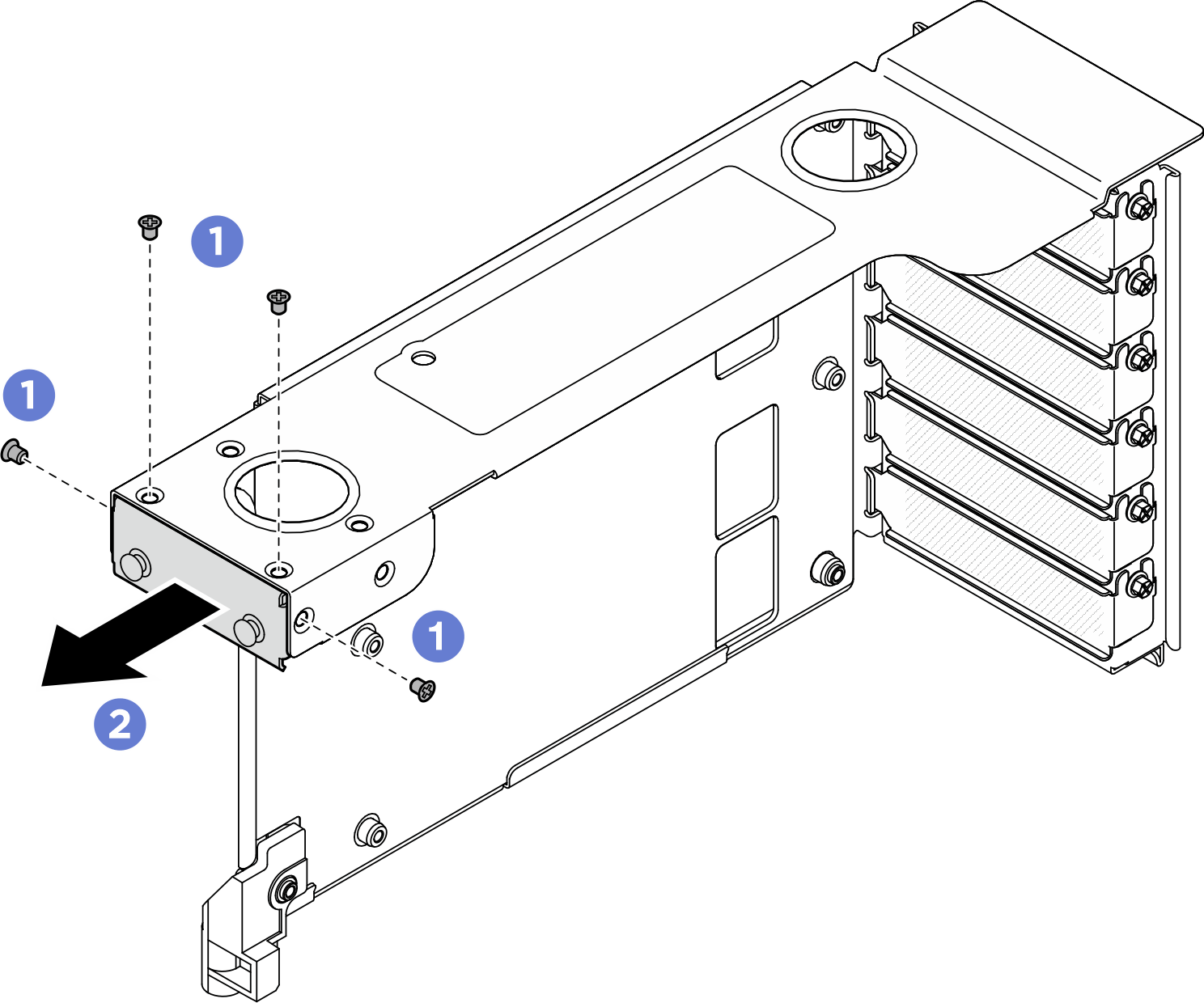

    Figure 3. Retrait de l’obturateur d’une carte mezzanine PCIe pleine hauteur

    Removing filler from FH PCIe riser
    1. Retirez les quatre vis de fixation de l’obturateur.
    2. Retirez l’obturateur du boîtier de carte mezzanine PCIe.
  2. Installez l’extension de carte mezzanine PCIe.

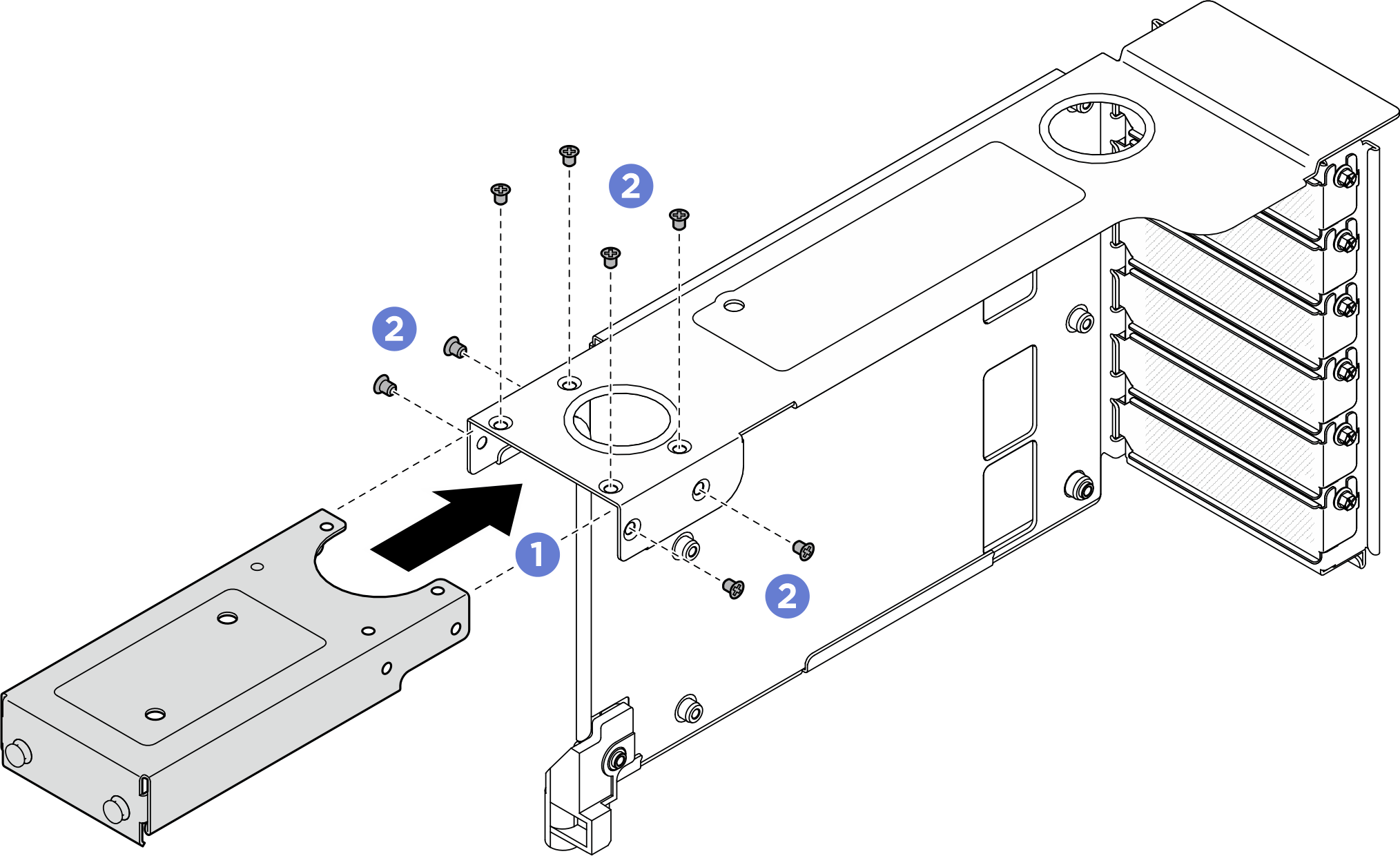

    Figure 4. Installation de l’extension de carte mezzanine PCIe dans une carte mezzanine PCIe pleine hauteur

    Installing PCIe riser extender to FH PCIe riser
    1. Alignez les trous de vis de l’extension de carte mezzanine PCIe avec les trous de vis du boîtier de carte mezzanine PCIe.
    2. Fixez l’extension de carte mezzanine PCIe à l’aide de huit vis.

Après avoir terminé

  1. Réinstallez les adaptateurs PCIe. Pour plus d'informations, voir Installation d’un adaptateur PCIe.

  2. Réinstallez les cartes mezzanines PCIe. Pour plus d'informations, voir Installation de la carte mezzanine PCIe.

  3. Réinstallez la traverse. Pour plus d'informations, voir Installation de la traverse.

  4. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.

  5. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  6. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
