Instalar um extensor da placa riser PCIe

Siga as instruções nesta seção para instalar um extensor da placa riser PCIe.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
Para obter mais detalhes sobre os diferentes tipos de placa riser, consulte Vista traseira.
Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de remoção adequado.

Instalar o extensor de placa riser no compartimento FH​

Procedimento

  1. Se um preenchimento estiver instalado, remova-o.

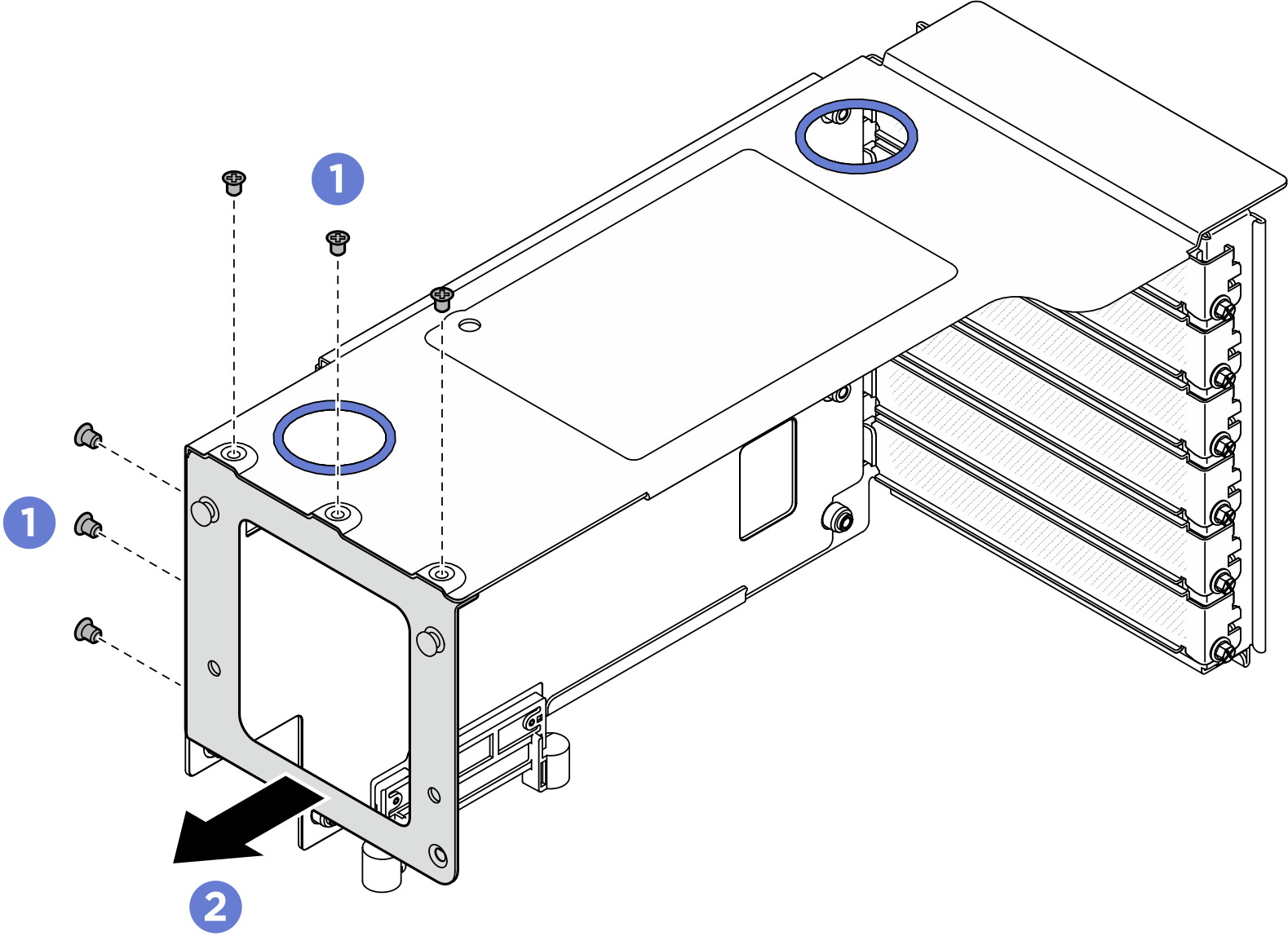

    Figura 1. Removendo o preenchimento do compartimento da placa riser FH PCIe

    Removing filler from FH PCIe riser cage
    1. Remova os seis parafusos que prendem o preenchimento.
    2. Remova o preenchimento do compartimento da placa riser PCIe.
  2. Instale o extensor da placa riser PCIe.

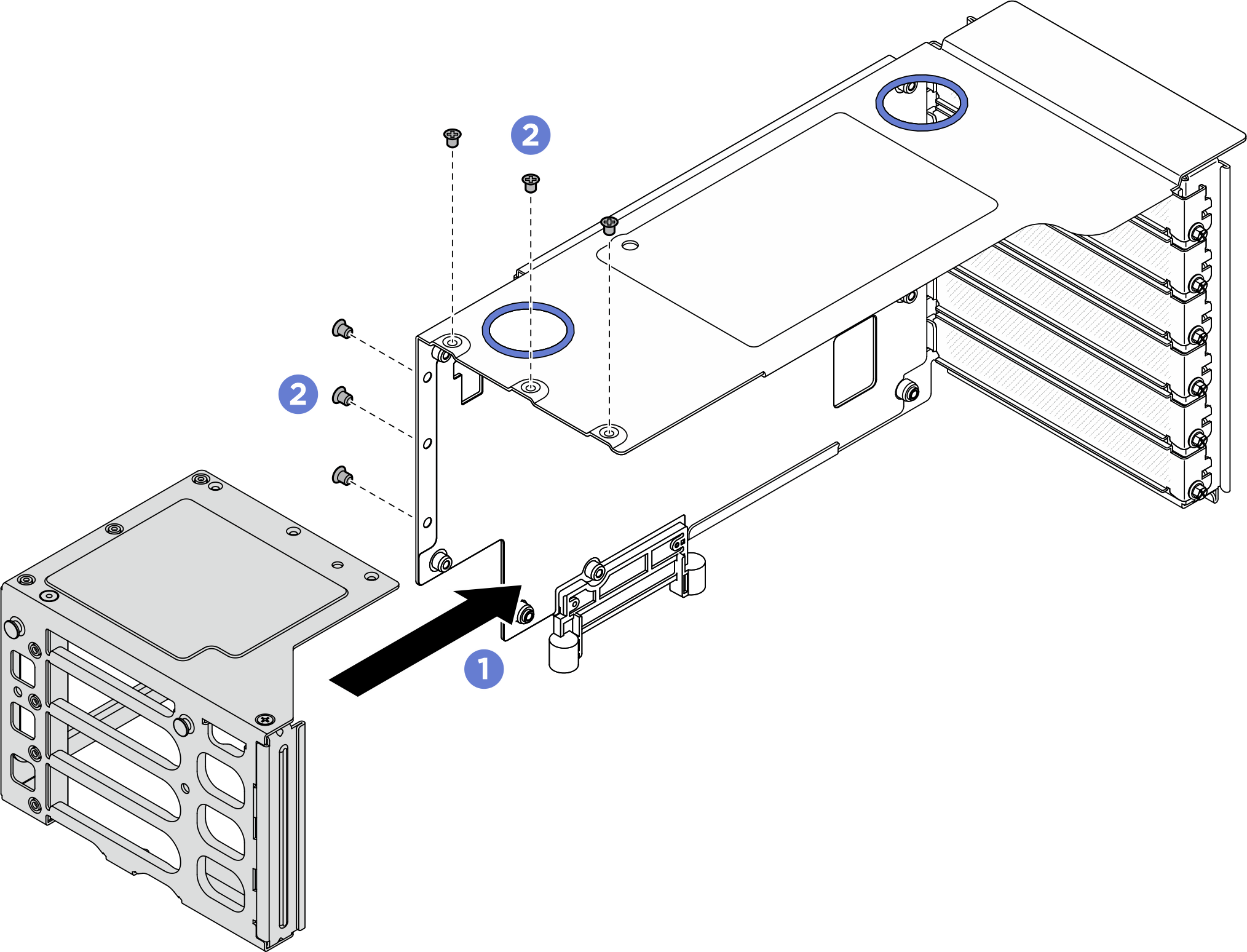

    Figura 2. Instalando o extensor na placa riser FH PCIe

    Installing PCIe riser extender to FH PCIe riser
    1. Alinhe os buracos de parafuso no extensor da placa riser PCIe com os buracos de parafuso no compartimento da placa riser PCIe.
    2. Instale seis parafusos para prender o extensor da placa riser PCIe.

Instalar o extensor de placa riser no compartimento de placa riser HH​

Procedimento

  1. Se um preenchimento estiver instalado, remova-o.

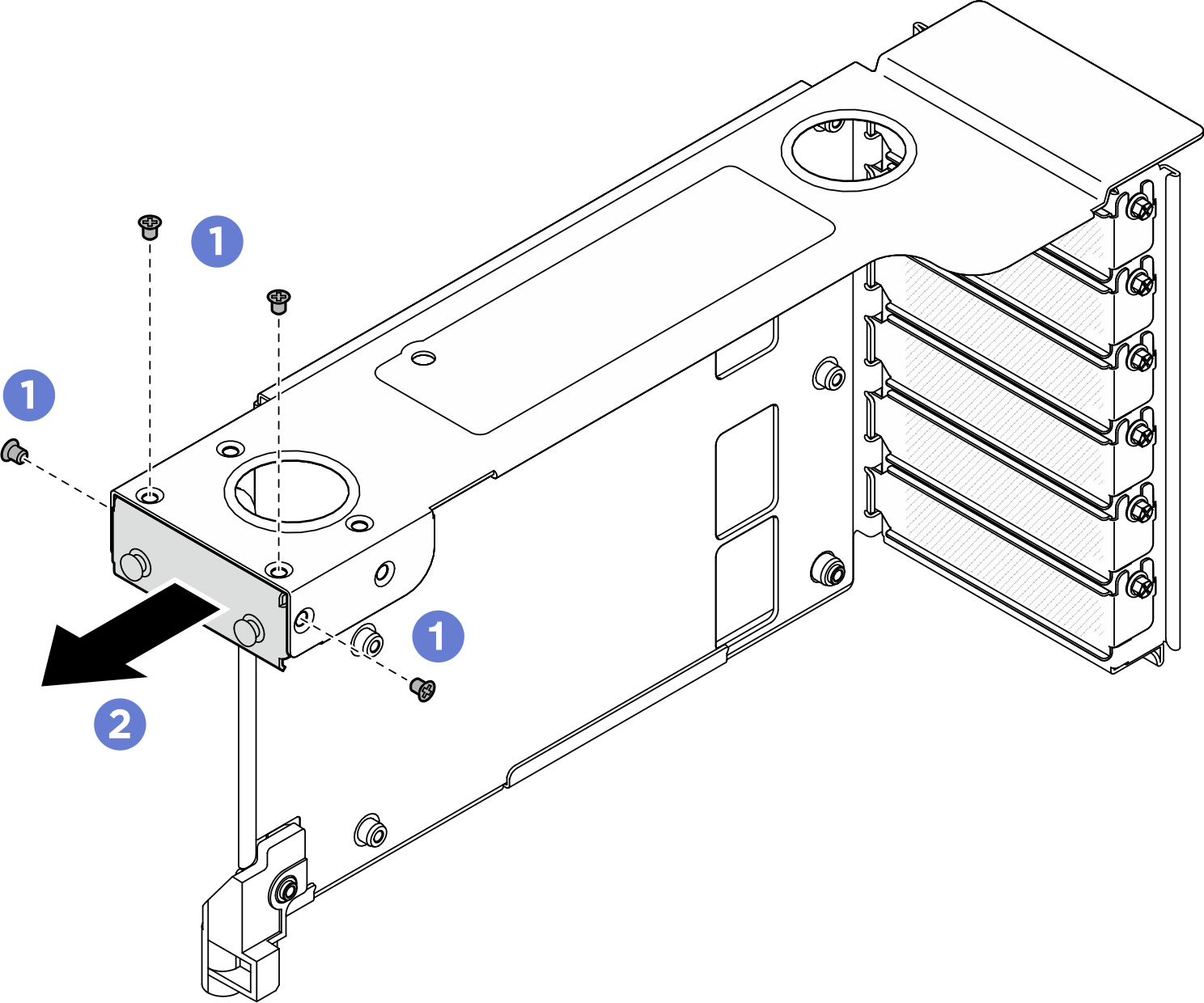

    Figura 3. Removendo o preenchimento da placa riser FH PCIe

    Removing filler from FH PCIe riser
    1. Remova os quatro parafusos que prendem o preenchimento.
    2. Remova o preenchimento do compartimento da placa riser PCIe.
  2. Instale o extensor da placa riser PCIe.

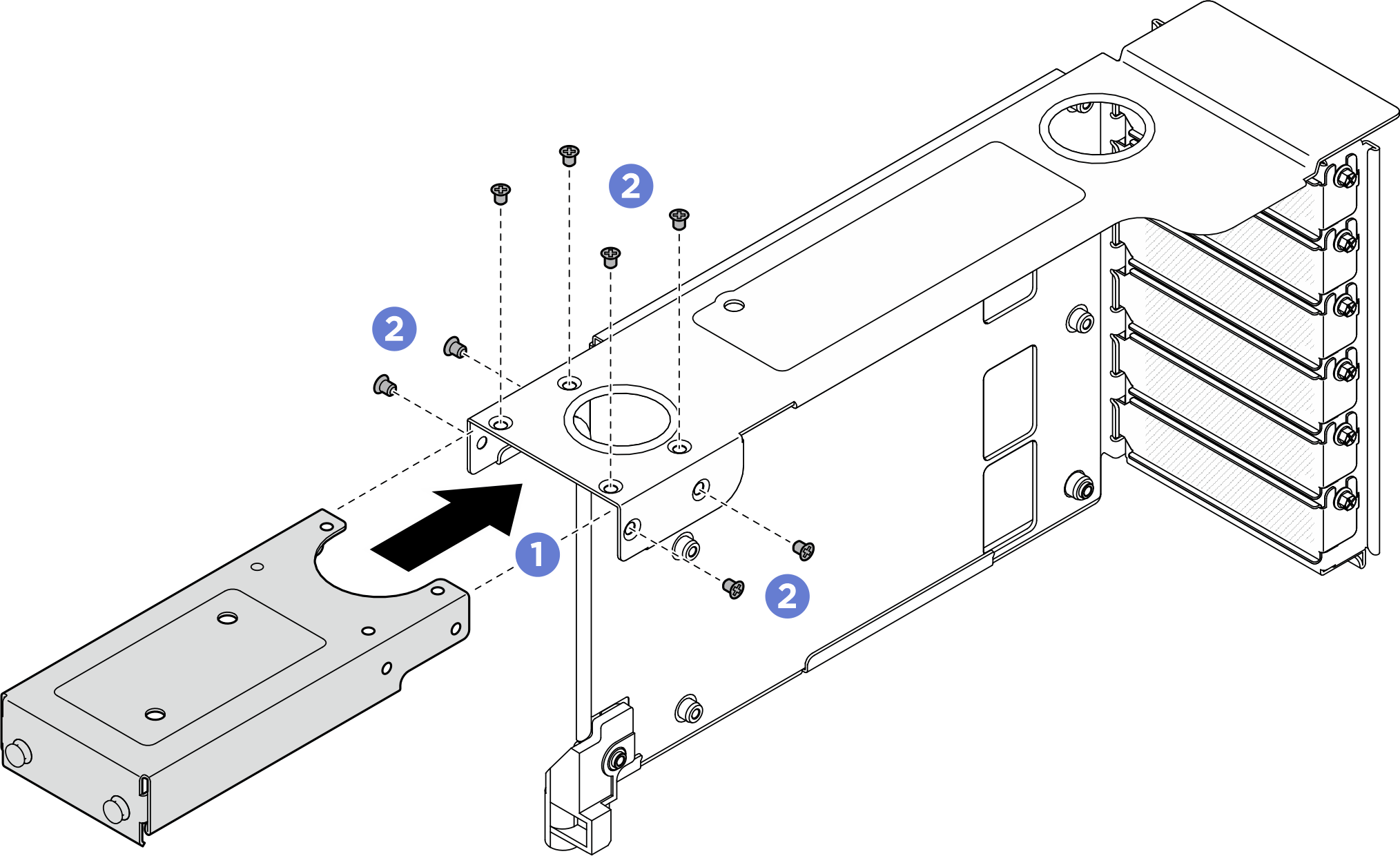

    Figura 4. Instalando o extensor na placa riser FH PCIe

    Installing PCIe riser extender to FH PCIe riser
    1. Alinhe os buracos de parafuso no extensor da placa riser PCIe com os buracos de parafuso no compartimento da placa riser PCIe.
    2. Instale oito parafusos para prender o extensor da placa riser PCIe.

Depois de concluir

  1. Reinstale os adaptadores PCIe. Consulte Instalar um adaptador PCIe.

  2. Reinstale as placas riser PCIe. Consulte Instalar a placa riser PCIe.

  3. Reinstale a barra transversal. Consulte Instalar a barra transversal.

  4. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.

  5. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  6. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
