Установка расширителя платы-адаптера Riser PCIe

В этом разделе приведены инструкции по установке расширителя платы-адаптера Riser PCIe.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.
Дополнительные сведения о разных типах плат-адаптеров Riser см. в разделе Вид сзади.
Выберите в списке ниже инструкции по снятию, соответствующие вашей конфигурации, и следуйте им.

Установка расширителя платы-адаптера Riser в отсек платы-адаптера Riser максимальной высоты​

Процедура

  1. Снимите заглушку, если она установлена.

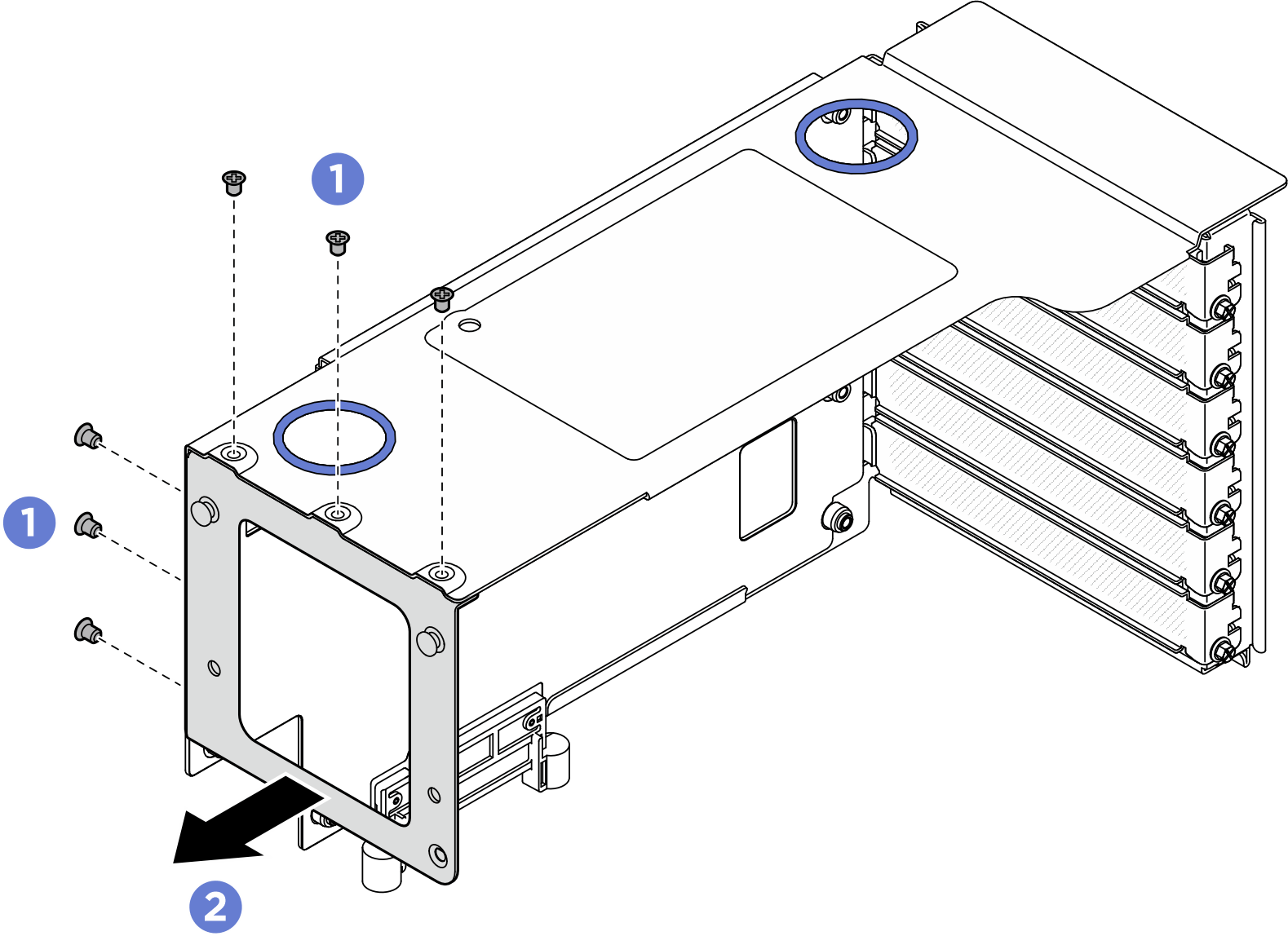

    Рис. 1. Снятие заглушки с отсека платы-адаптера Riser PCIe максимальной высоты

    Removing filler from FH PCIe riser cage
    1. Отверните шесть винтов, фиксирующих заглушку.
    2. Снимите заглушку с отсека платы-адаптера Riser PCIe.
  2. Установите расширитель платы-адаптера Riser PCIe.

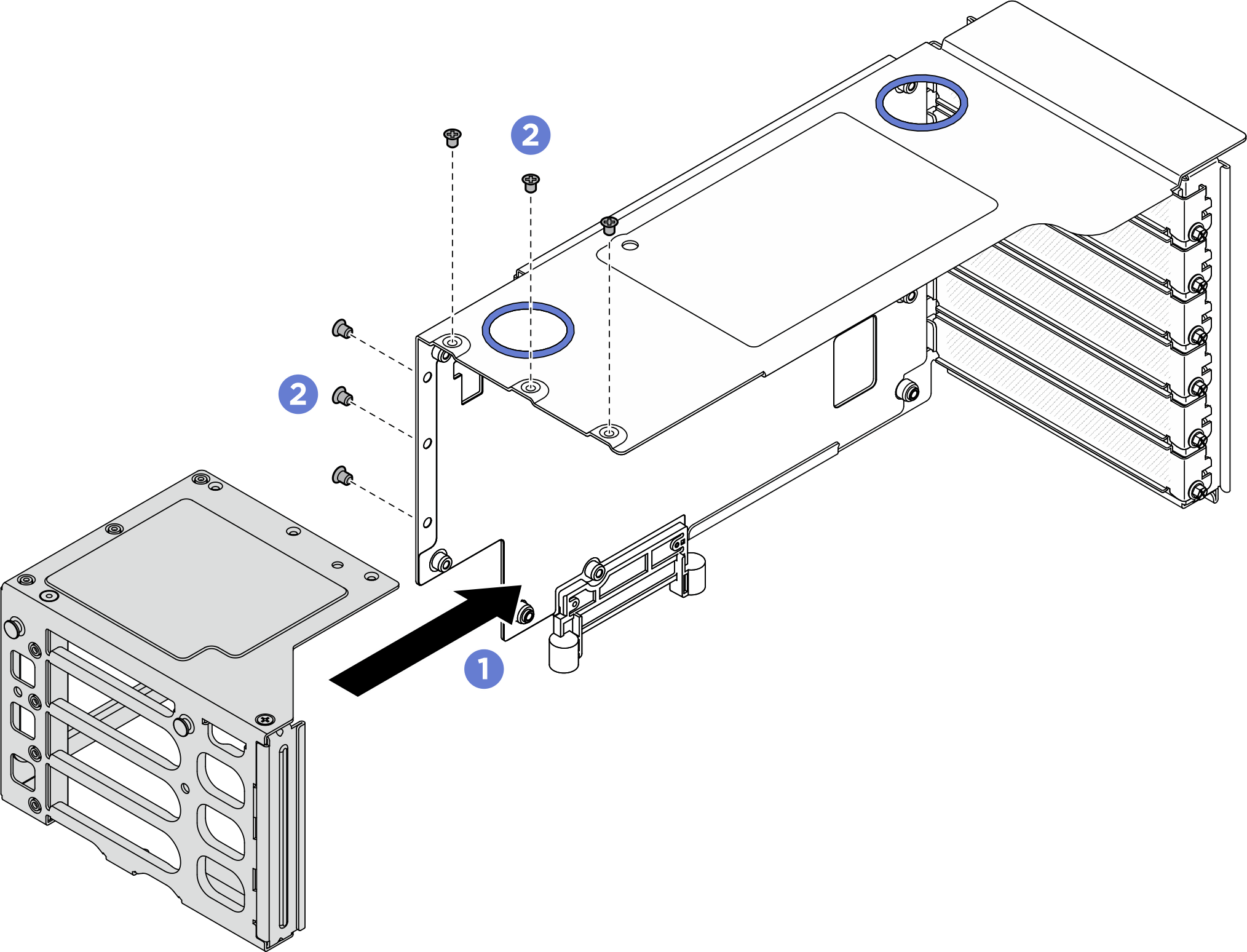

    Рис. 2. Установка расширителя платы-адаптера Riser PCIe на плату-адаптер Riser PCIe максимальной высоты

    Installing PCIe riser extender to FH PCIe riser
    1. Совместите отверстия для винтов на расширителе платы-адаптера Riser PCIe с отверстиями для винтов в отсеке платы-адаптера Riser PCIe.
    2. Зафиксируйте расширитель платы-адаптера Riser PCIe шестью винтами.

Установка расширителя платы-адаптера Riser в отсек платы-адаптера Riser половинной высоты​

Процедура

  1. Снимите заглушку, если она установлена.

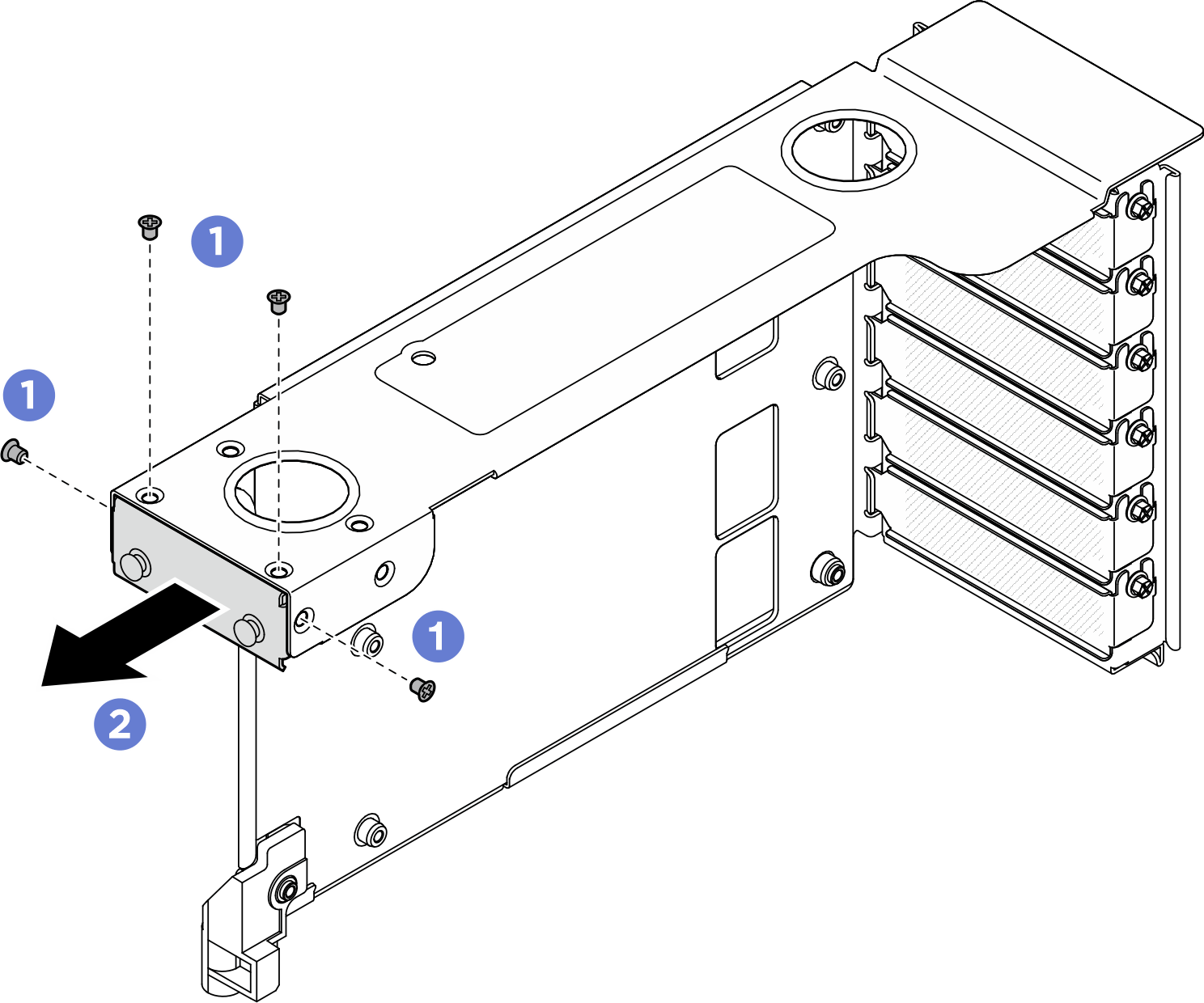

    Рис. 3. Снятие заглушки с платы-адаптера Riser PCIe максимальной высоты

    Removing filler from FH PCIe riser
    1. Отверните четыре винта, фиксирующих заглушку.
    2. Снимите заглушку с отсека платы-адаптера Riser PCIe.
  2. Установите расширитель платы-адаптера Riser PCIe.

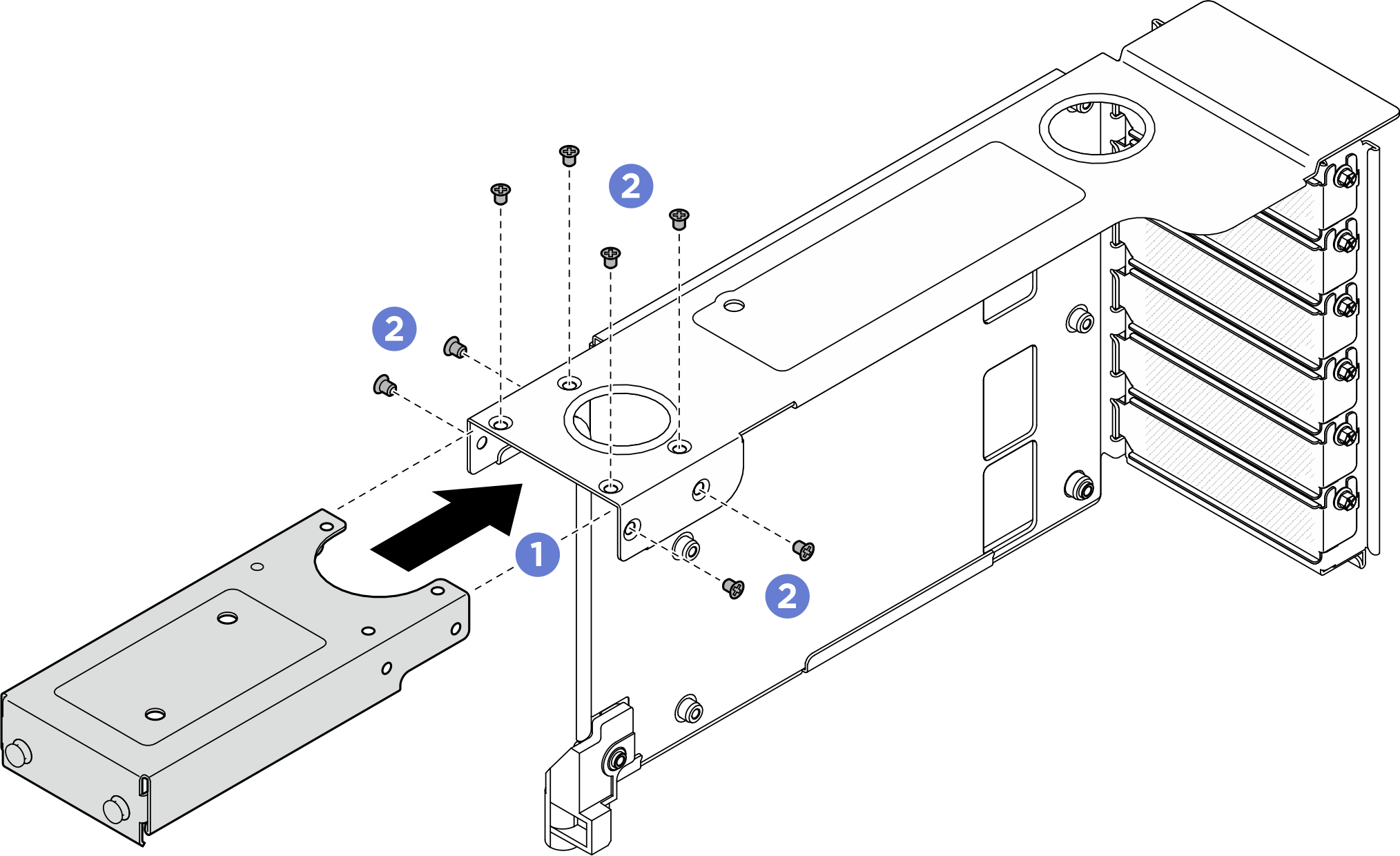

    Рис. 4. Установка расширителя платы-адаптера Riser PCIe на плату-адаптер Riser PCIe максимальной высоты

    Installing PCIe riser extender to FH PCIe riser
    1. Совместите отверстия для винтов на расширителе платы-адаптера Riser PCIe с отверстиями для винтов в отсеке платы-адаптера Riser PCIe.
    2. Зафиксируйте расширитель платы-адаптера Riser PCIe восемью винтами.

После завершения

  1. Установите на место адаптеры PCIe. См. раздел Установка адаптера PCIe.

  2. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.

  3. Установите на место поперечную планку. См. раздел Установка поперечной планки.

  4. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.

  5. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  6. Завершите замену компонентов. См. раздел Завершение замены компонентов.
