PCIe 라이저 확장기 설치

이 섹션의 지침에 따라 PCIe 라이저 확장기를 설치하십시오.

이 작업 정보

S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
주의

  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

주
라이저의 여러 유형에 대한 자세한 정보에 대해서는 뒷면에서 참조하십시오.
적절한 제거 절차를 위해 구성에 따라 아래에서 해당하는 절차를 따르십시오.

FH 라이저 케이지에 라이저 확장기를 설치하십시오​

절차

  1. 필터가 설치된 경우 제거하십시오.

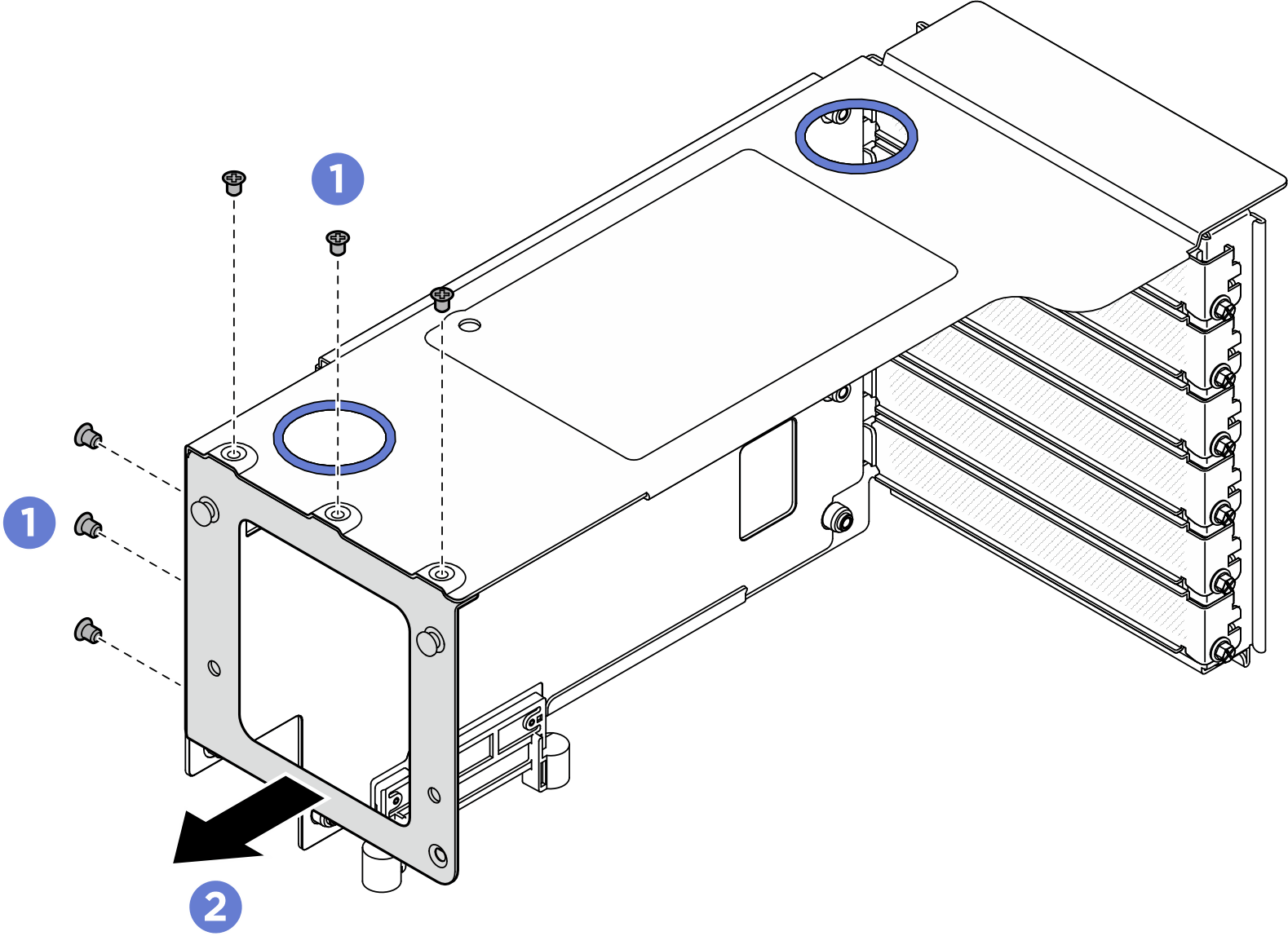

    그림 1. FH PCIe 라이저 케이지에서 필러 제거

    Removing filler from FH PCIe riser cage
    1. 필러를 고정하는 나사 6개를 제거하십시오.
    2. PCIe 라이저 케이지에서 필러를 제거하십시오.
  2. PCIe 라이저 확장기를 설치하십시오.

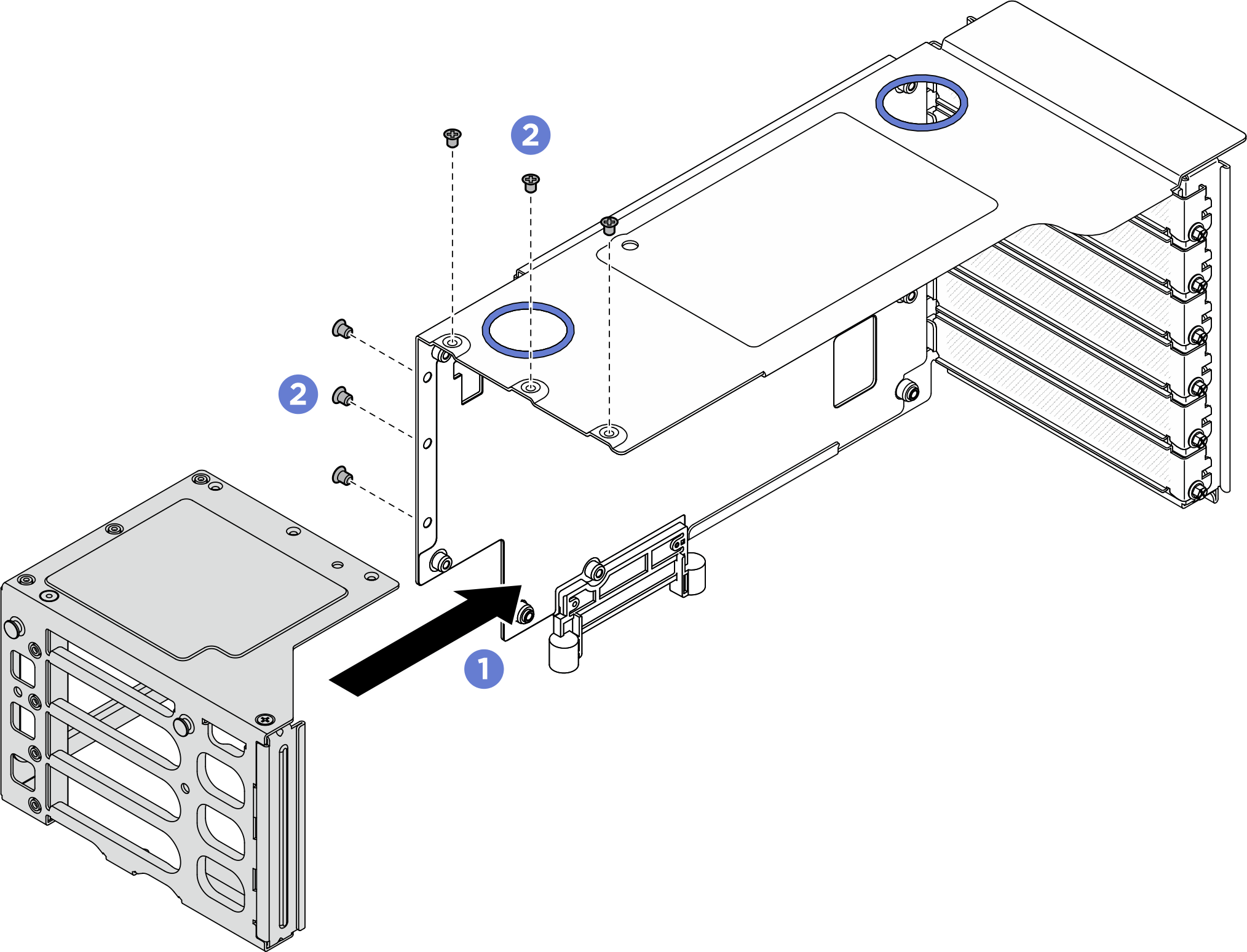

    그림 2. FH PCIe 라이저에 PCIe 라이저 확장기 설치

    Installing PCIe riser extender to FH PCIe riser
    1. PCIe 라이저 확장기의 나사 구멍을 PCIe 라이저 케이지의 나사 구멍에 맞추십시오.
    2. 나사 6개를 설치하여 PCIe 라이저 확장기를 고정하십시오.

HH 라이저 케이지에 라이저 확장기를 설치하십시오​

절차

  1. 필터가 설치된 경우 제거하십시오.

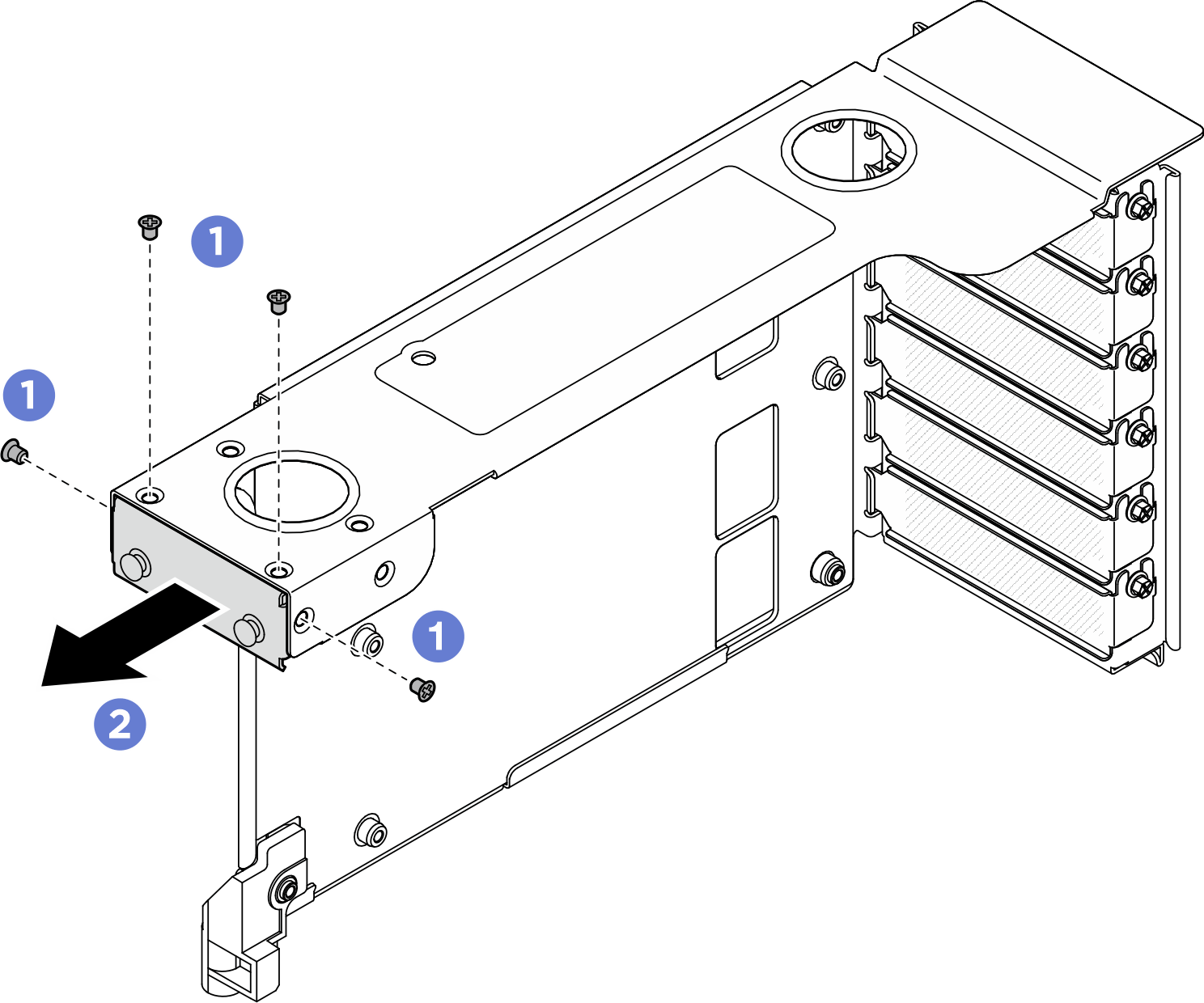

    그림 3. FH PCIe 라이저에서 필러 제거

    Removing filler from FH PCIe riser
    1. 필러를 고정하는 나사 4개를 제거하십시오.
    2. PCIe 라이저 케이지에서 필러를 제거하십시오.
  2. PCIe 라이저 확장기를 설치하십시오.

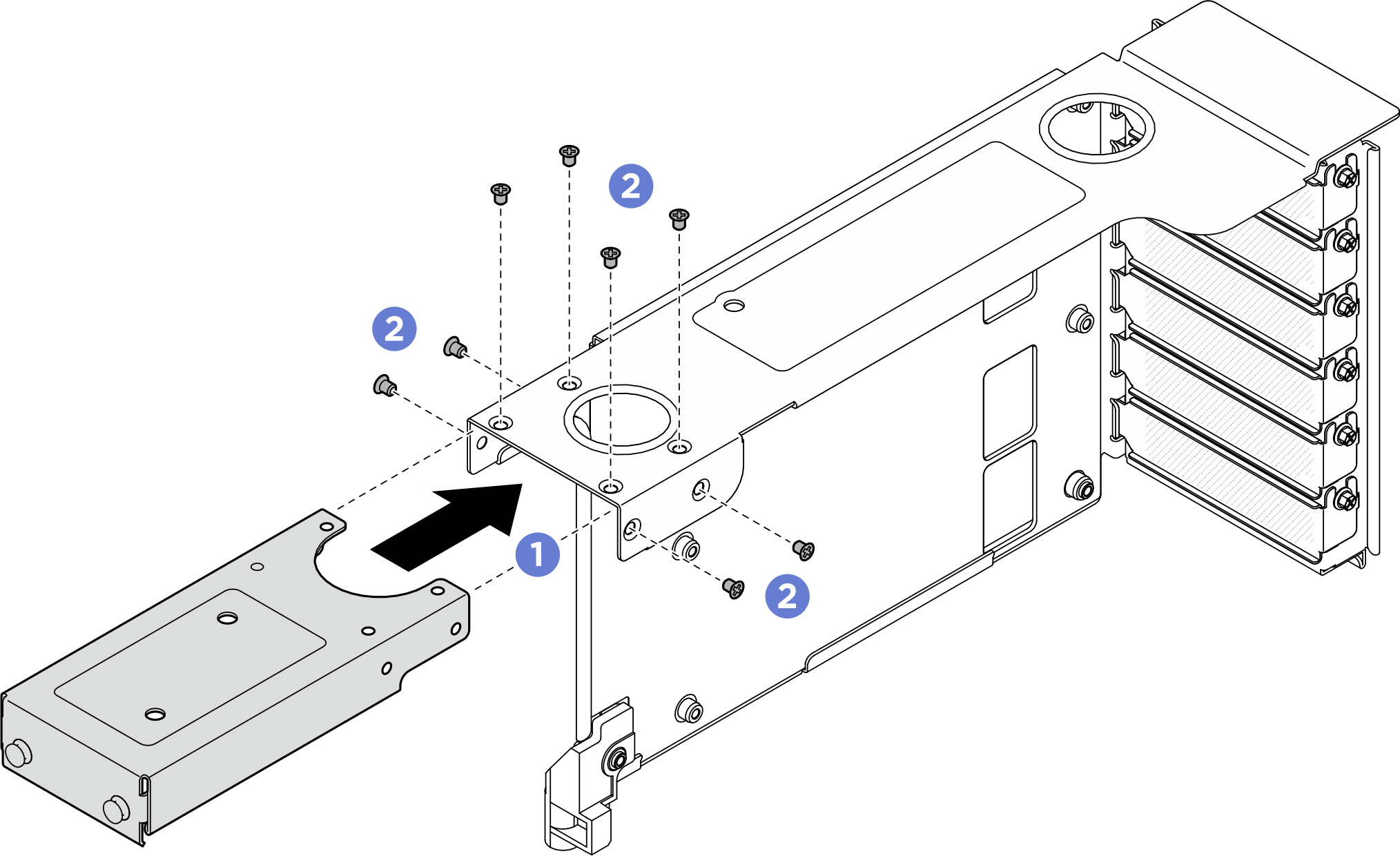

    그림 4. FH PCIe 라이저에 PCIe 라이저 확장기 설치

    Installing PCIe riser extender to FH PCIe riser
    1. PCIe 라이저 확장기의 나사 구멍을 PCIe 라이저 케이지의 나사 구멍에 맞추십시오.
    2. 나사 8개를 설치하여 PCIe 라이저 확장기를 고정하십시오.

완료한 후

  1. PCIe 어댑터를 다시 설치하십시오. PCIe 어댑터 설치의 내용을 참조하십시오.

  2. PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.

  3. 크로스바를 다시 설치하십시오. 크로스바 설치의 내용을 참조하십시오.

  4. 뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.

  5. 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.

  6. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
