安裝 PCIe 擴充卡延伸器

請依照本節中的指示安裝 PCIe 擴充卡延伸器。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

註
如需不同類型擴充卡的詳細資料，請參閱背面圖。
視您的配置而定，遵循下面對應的程序進行正確的卸下程序。

將擴充卡延伸器安裝到 FH 擴充卡匣​

程序

  1. 如果已安裝填充板，請將其卸下。

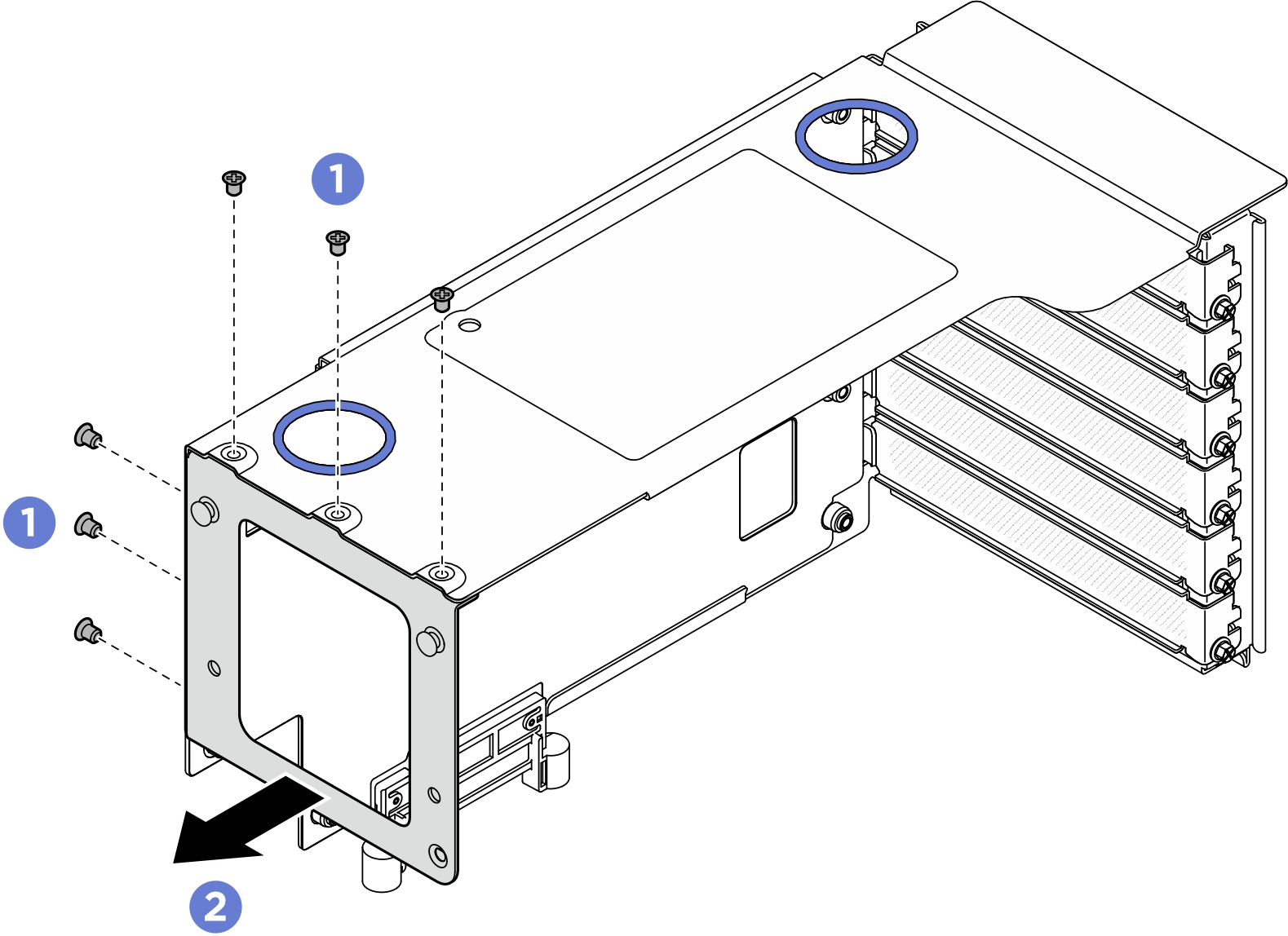

    圖 1. 從 FH PCIe 擴充卡匣卸下填充板

    Removing filler from FH PCIe riser cage
    1. 卸下固定填充板的六個螺絲。
    2. 從 PCIe 擴充卡匣卸下填充板。
  2. 安裝 PCIe 擴充卡延伸器。

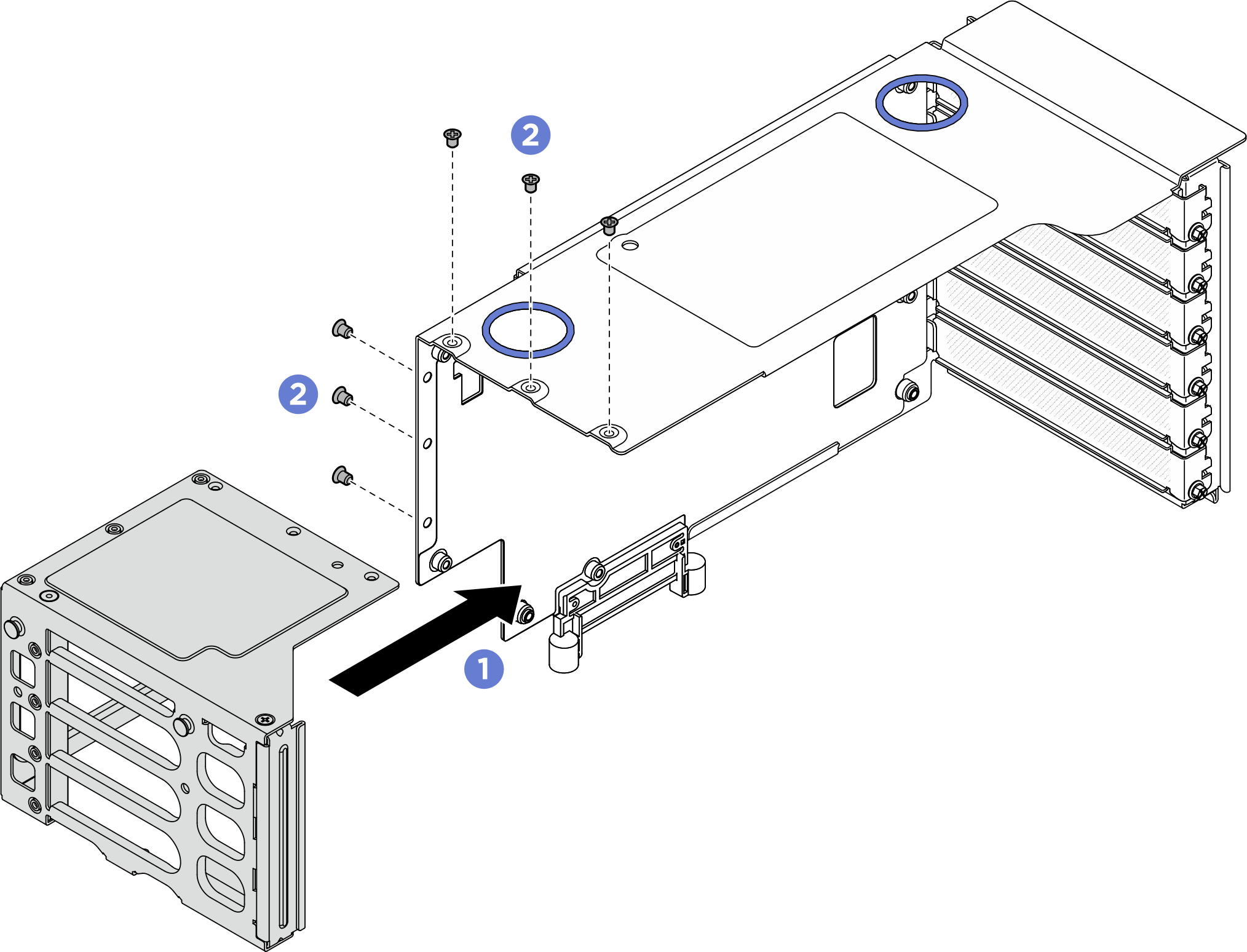

    圖 2. 將 PCIe 擴充卡延伸器安裝到 FH PCIe 擴充卡

    Installing PCIe riser extender to FH PCIe riser
    1. 將 PCIe 擴充卡延伸器上的螺絲孔對齊 PCIe 擴充卡匣中的螺絲孔。
    2. 安裝六顆螺絲以固定 PCIe 擴充卡延伸器。

將擴充卡延伸器安裝到 HH 擴充卡匣​

程序

  1. 如果已安裝填充板，請將其卸下。

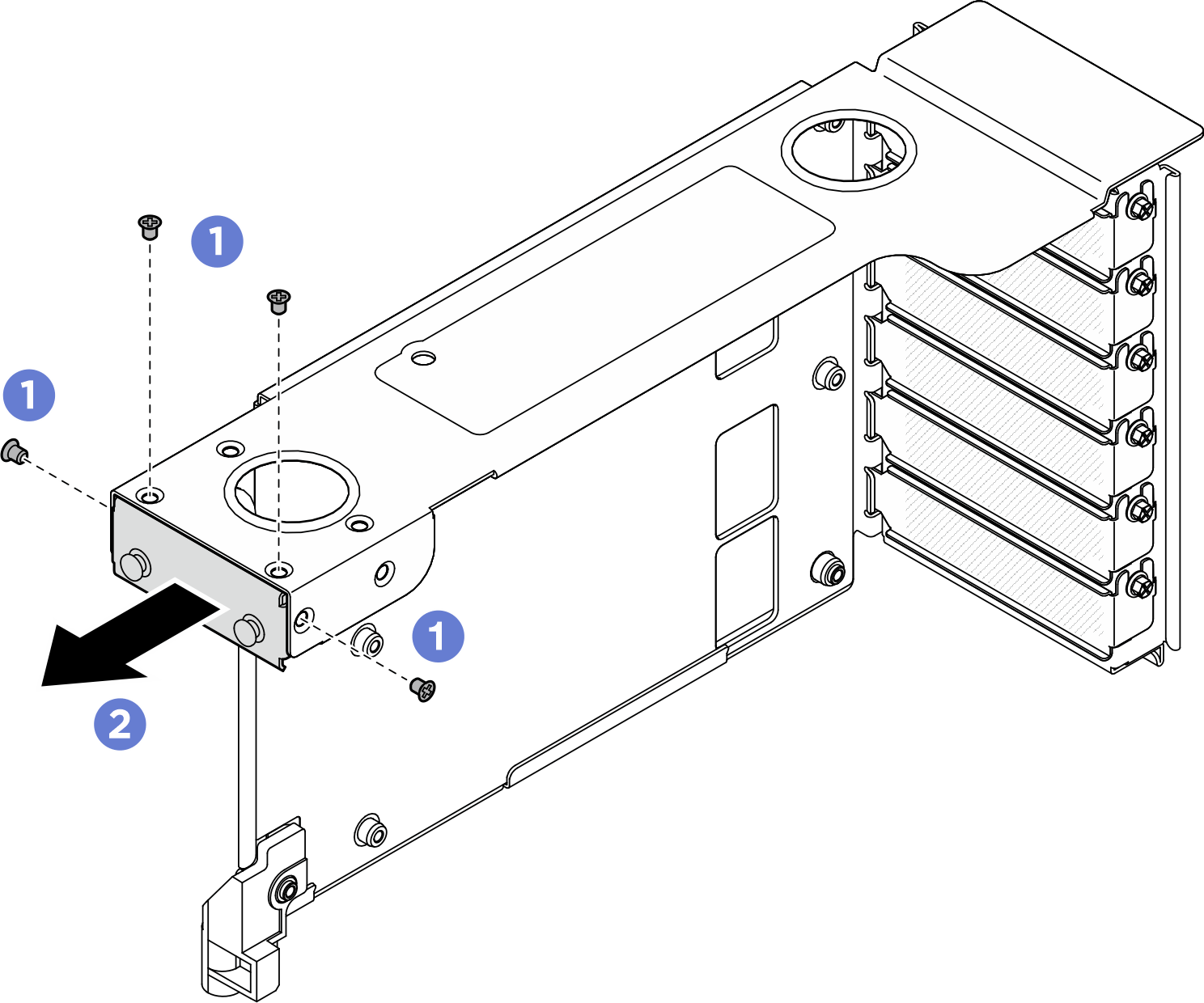

    圖 3. 從 FH PCIe 擴充卡卸下填充板

    Removing filler from FH PCIe riser
    1. 卸下固定填充板的四個螺絲。
    2. 從 PCIe 擴充卡匣卸下填充板。
  2. 安裝 PCIe 擴充卡延伸器。
    圖 4. 將 PCIe 擴充卡延伸器安裝到 FH PCIe 擴充卡

    Installing PCIe riser extender to FH PCIe riser
    1. 將 PCIe 擴充卡延伸器上的螺絲孔對齊 PCIe 擴充卡匣中的螺絲孔。
    2. 安裝八顆螺絲以固定 PCIe 擴充卡延伸器。

在您完成之後

  1. 重新安裝 PCIe 配接卡。請參閱安裝 PCIe 配接卡。

  2. 重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。

  3. 重新安裝橫槓。請參閱安裝橫槓。

  4. 重新安裝後方上蓋。請參閱安裝後方上蓋。

  5. 重新安裝前方上蓋。請參閱安裝前方上蓋。

  6. 完成零件更換。請參閱完成零件更換。
