卸下 PCIe 擴充卡延伸器

請依照本節中的指示卸下 PCIe 擴充卡延伸器。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

註
如需不同類型擴充卡的詳細資料，請參閱背面圖。
視您的配置而定，遵循下面對應的程序進行正確的卸下程序。

從 FH 擴充卡匣卸下擴充卡延伸器​

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. 卸下前方上蓋。請參閱卸下前方上蓋。
  3. 卸下後方上蓋。請參閱卸下後方上蓋。
  4. 卸下橫槓。請參閱卸下橫槓。
  5. 卸下 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
  6. 如有需要，請卸下所有 PCIe 配接卡。請參閱卸下 PCIe 配接卡。
  7. 從 FH PCIe 擴充卡匣卸下擴充卡延伸器。

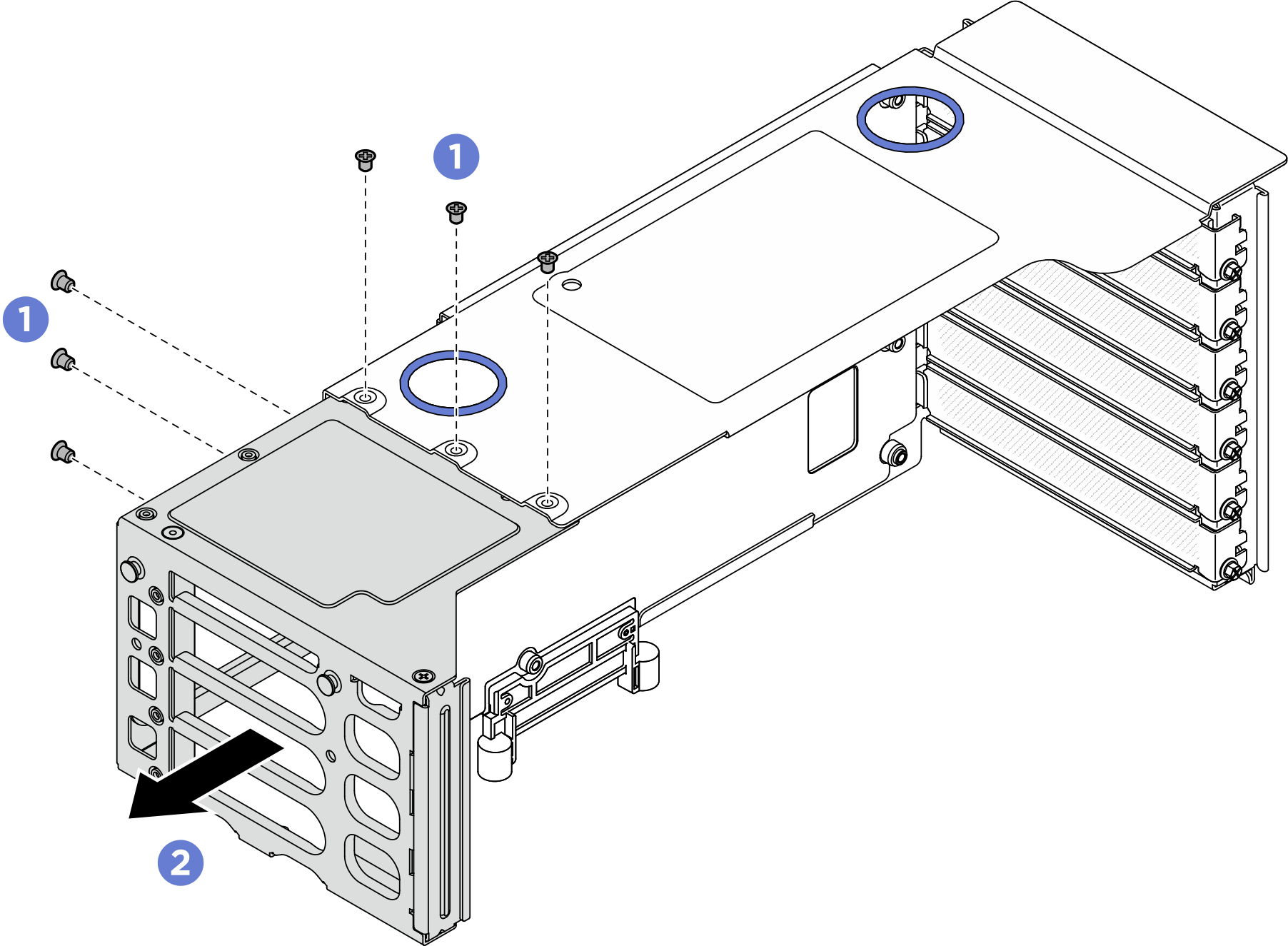

    圖 1. 從 FH PCIe 擴充卡匣卸下擴充卡延伸器

    Removing riser extender from FH PCIe riser cage
    1. 卸下固定 PCIe 擴充卡延伸器的六顆螺絲。
    2. 從 PCIe 擴充卡匣卸下 PCIe 擴充卡延伸器。

從 HH 擴充卡匣卸下擴充卡延伸器​

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. 卸下前方上蓋。請參閱卸下前方上蓋。
  3. 卸下後方上蓋。請參閱卸下後方上蓋。
  4. 卸下橫槓。請參閱卸下橫槓。
  5. 卸下 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
  6. 如有需要，請卸下所有 PCIe 配接卡。請參閱卸下 PCIe 配接卡。
  7. 卸下 PCIe 擴充卡延伸器。

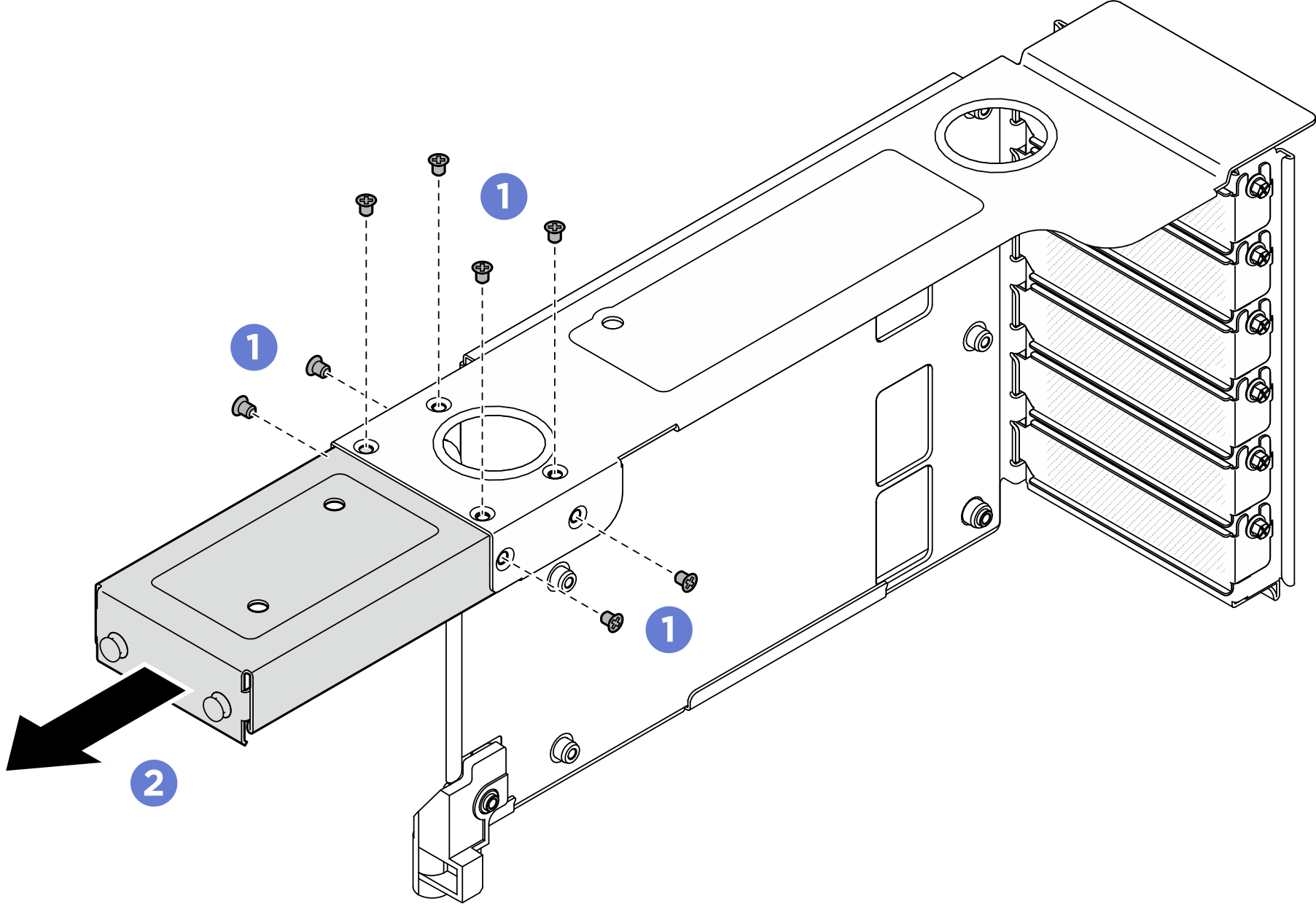

    圖 2. 從 HH PCIe 擴充卡匣卸下擴充卡延伸器

    Removing PCIe riser extender from HH PCIe riser cage
    1. 卸下固定 PCIe 擴充卡延伸器的八顆螺絲。
    2. 從 PCIe 擴充卡匣卸下 PCIe 擴充卡延伸器。

在您完成之後

  1. 安裝替換裝置。請參閱安裝 PCIe 擴充卡延伸器。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
