Remover um extensor da placa riser PCIe

Siga as instruções nesta seção para remover um extensor da placa riser PCIe.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
Para obter mais detalhes sobre os diferentes tipos de placa riser, consulte Vista traseira.
Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de remoção adequado.

Remover o extensor da placa riser do compartimento da placa riser FH​

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Remova a barra transversal. Consulte Remover a barra transversal.
  5. Remova a placa riser PCIe. Consulte Remover a placa riser PCIe.
  6. Se for necessário, remova todos os adaptadores PCIe. Consulte Remover um adaptador PCIe.
  7. Removendo o extensor da placa riser do compartimento da placa riser FH PCIe.

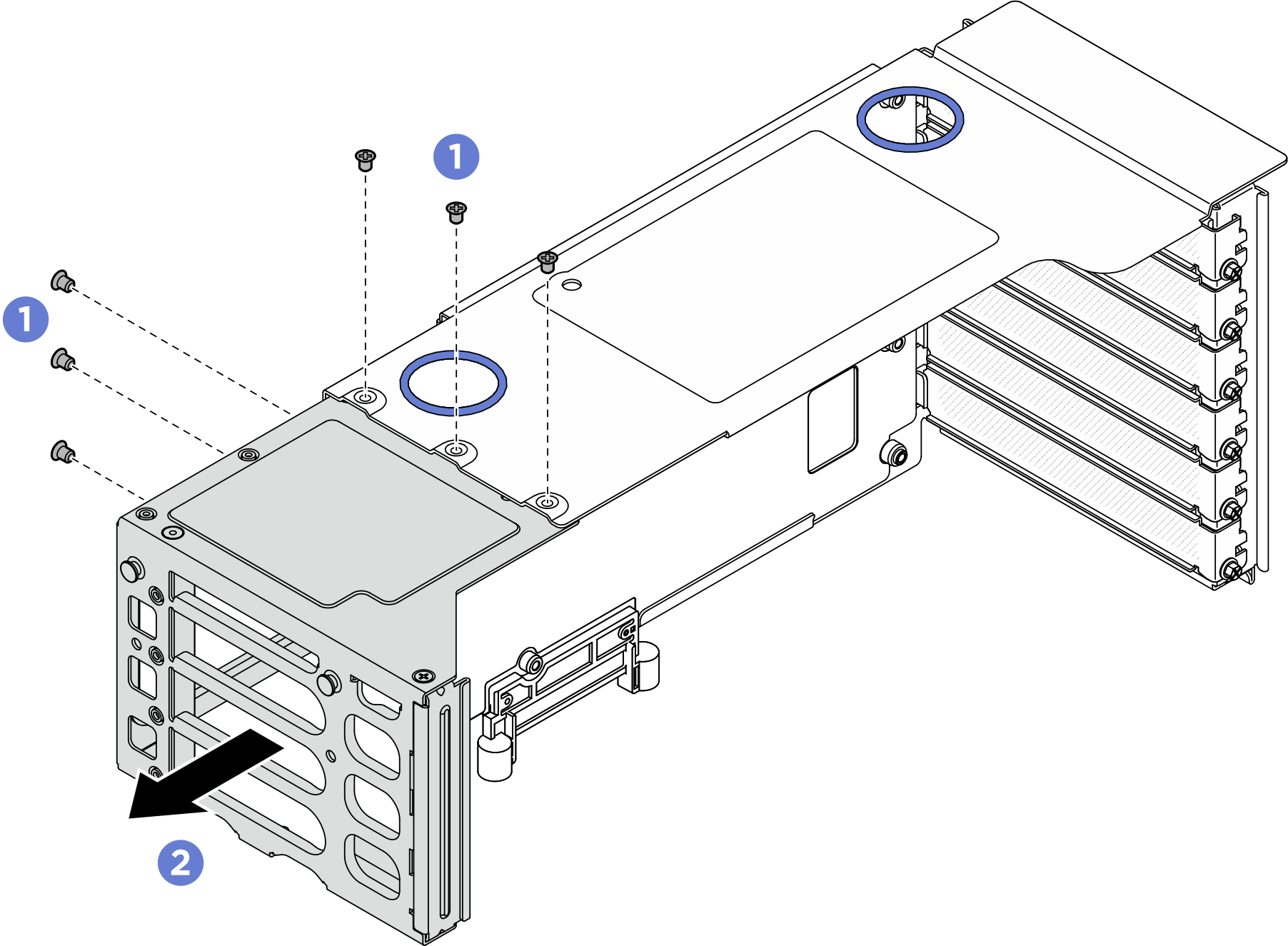

    Figura 1. Removendo o extensor da placa riser do compartimento da placa FH PCIe

    Removing riser extender from FH PCIe riser cage
    1. Remova os seis parafusos que prendem o extensor da placa riser PCIe.
    2. Remova o extensor da placa riser PCIe da gaiola da placa riser PCIe.

Remover o extensor da placa riser do compartimento da placa riser HH​

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Remova a barra transversal. Consulte Remover a barra transversal.
  5. Remova a placa riser PCIe. Consulte Remover a placa riser PCIe.
  6. Se for necessário, remova todos os adaptadores PCIe. Consulte Remover um adaptador PCIe.
  7. Remova o extensor da placa riser PCIe.
    Figura 2. Removendo o extensor da placa riser do compartimento da placa HH PCIe

    Removing PCIe riser extender from HH PCIe riser cage
    1. Remova os oito parafusos que prendem o extensor da placa riser PCIe.
    2. Remova o extensor da placa riser PCIe da gaiola da placa riser PCIe.

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar um extensor da placa riser PCIe.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
