PCIe ライザー・エクステンダーの取り外し

このセクションの手順に従って、PCIe ライザー・エクステンダーを取り外します。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

注

各種ライザーのタイプについて詳しくは、背面図の「背面図」を参照してください。

適切な取り外し手順を実行するには、構成に応じて以下の対応する手順に従ってください。

FH ライザー・ケージからライザー・エクステンダーを取り外す

手順

サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
クロス・バーを取り外します。クロス・バーの取り外しを参照してください。
PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
必要に応じて、すべての PCIe アダプターを取り外します。PCIe アダプターの取り外しを参照してください。
FH PCIe ライザー・ケージからのライザー・エクステンダーの取り外し。

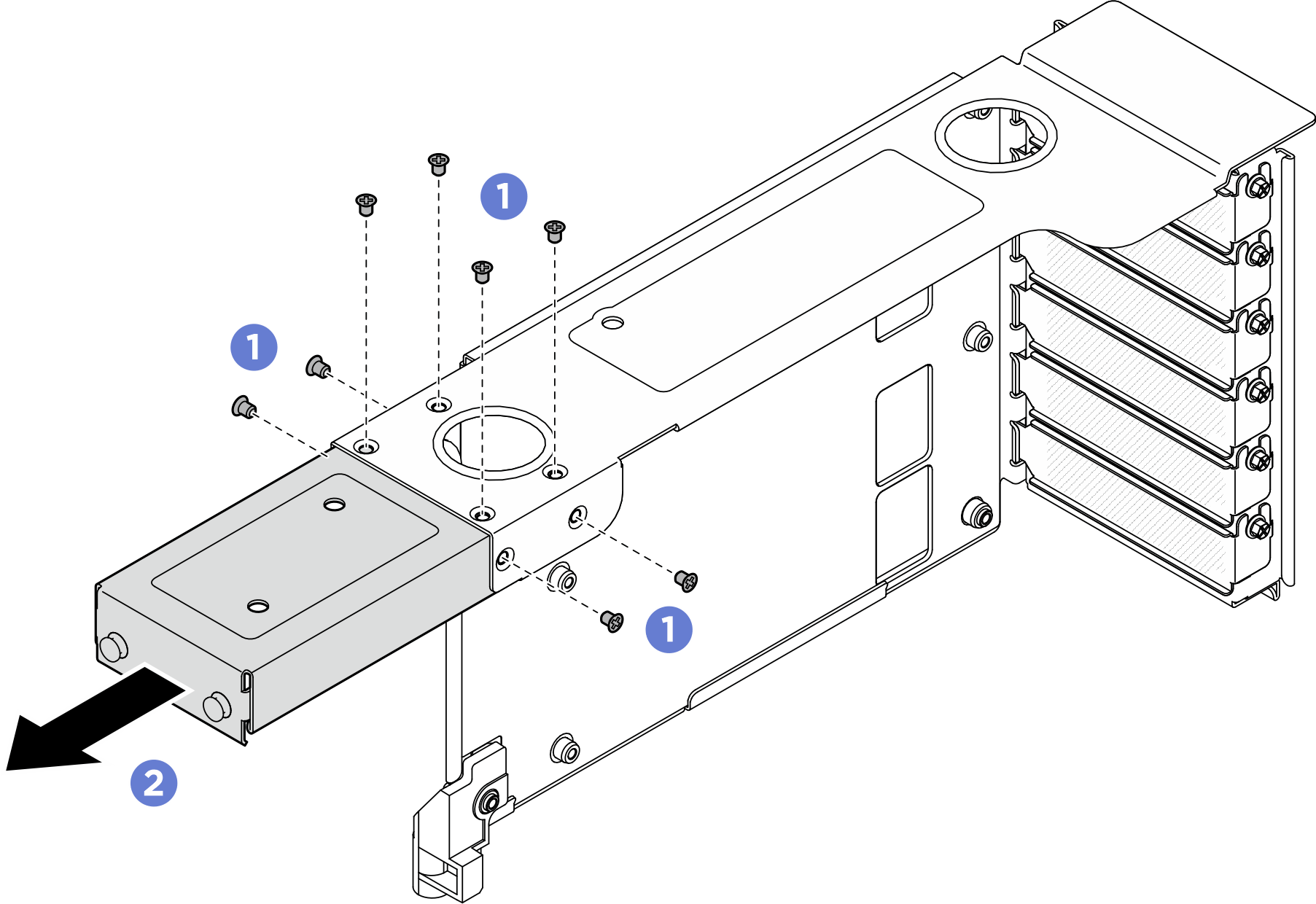

図 1. FH PCIe ライザー・ケージからのライザー・エクステンダーの取り外し
1. PCIe ライザー・エクステンダーを固定している 6 本のねじを取り外します。
2. PCIe ライザー・ケージから PCIe ライザー・エクステンダーを取り外します。

手順

サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
クロス・バーを取り外します。クロス・バーの取り外しを参照してください。
PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
必要に応じて、すべての PCIe アダプターを取り外します。PCIe アダプターの取り外しを参照してください。
PCIe ライザー・エクステンダーを取り外します。

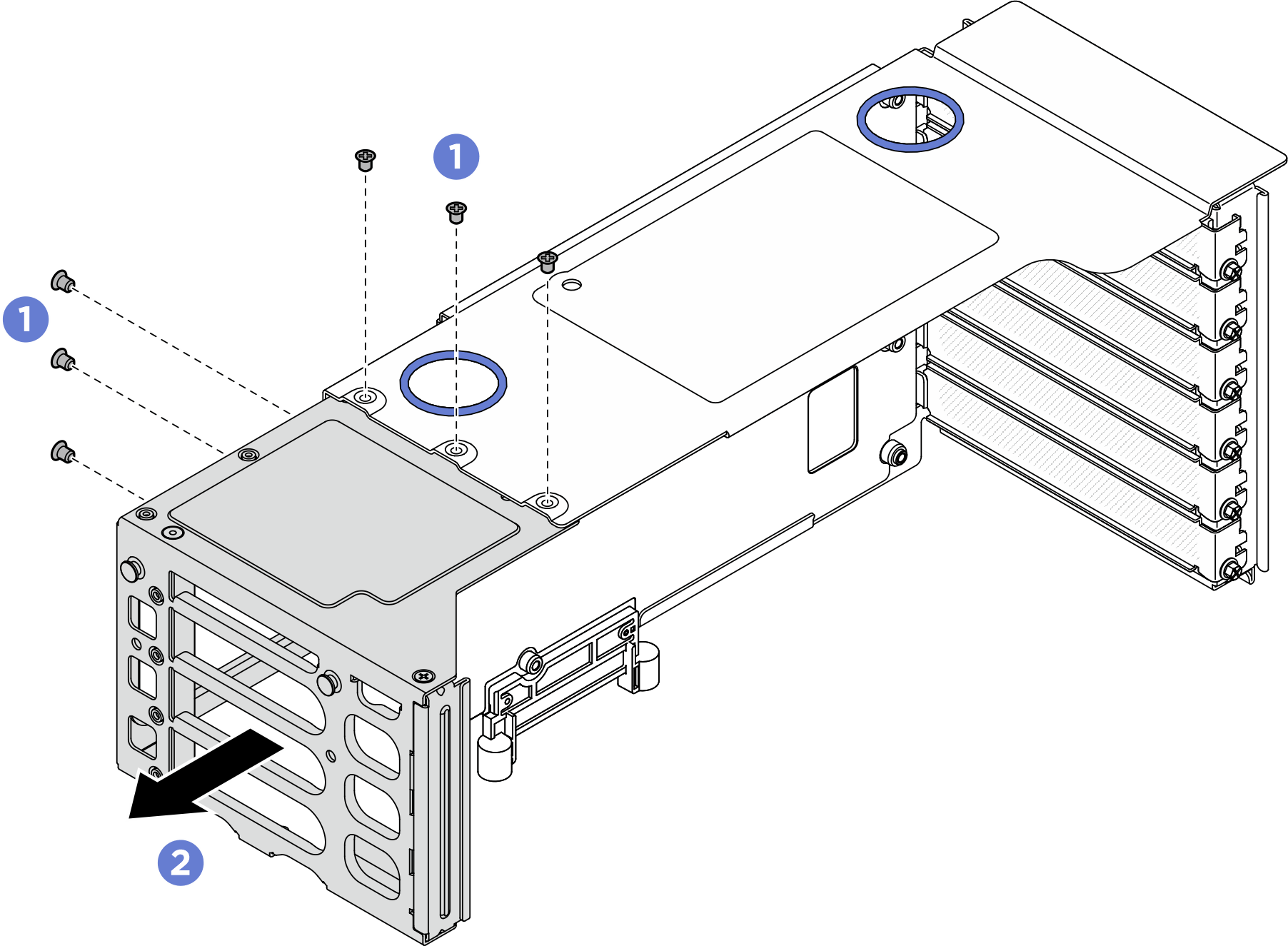

図 2. HH PCIe ライザー・ケージからのライザー・エクステンダーの取り外し
1. PCIe ライザー・エクステンダーを固定している 8 本のねじを取り外します。
2. PCIe ライザー・ケージから PCIe ライザー・エクステンダーを取り外します。

完了したら
