Extracción de un ampliador de expansión de PCIe

Siga las instrucciones que aparecen en esta sección para quitar un ampliador de expansión de PCIe.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Nota
Para obtener más detalles sobre los diferentes tipos expansiones, consulte Vista posterior.
Dependiendo de su configuración, siga los procedimientos que se indican a continuación para el procedimiento de extracción adecuado.

Extracción del ampliador de expansión del compartimiento de la tarjeta de expansión FH​

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
  3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
  4. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
  5. Quite la tarjeta de expansión PCIe. Consulte Extracción de la tarjeta de expansión PCIe.
  6. De ser necesario, quite todos los adaptadores PCIe. Consulte Extracción de un adaptador PCIe.
  7. Extracción del ampliador de expansión del compartimiento de la tarjeta de expansión PCIe FH.

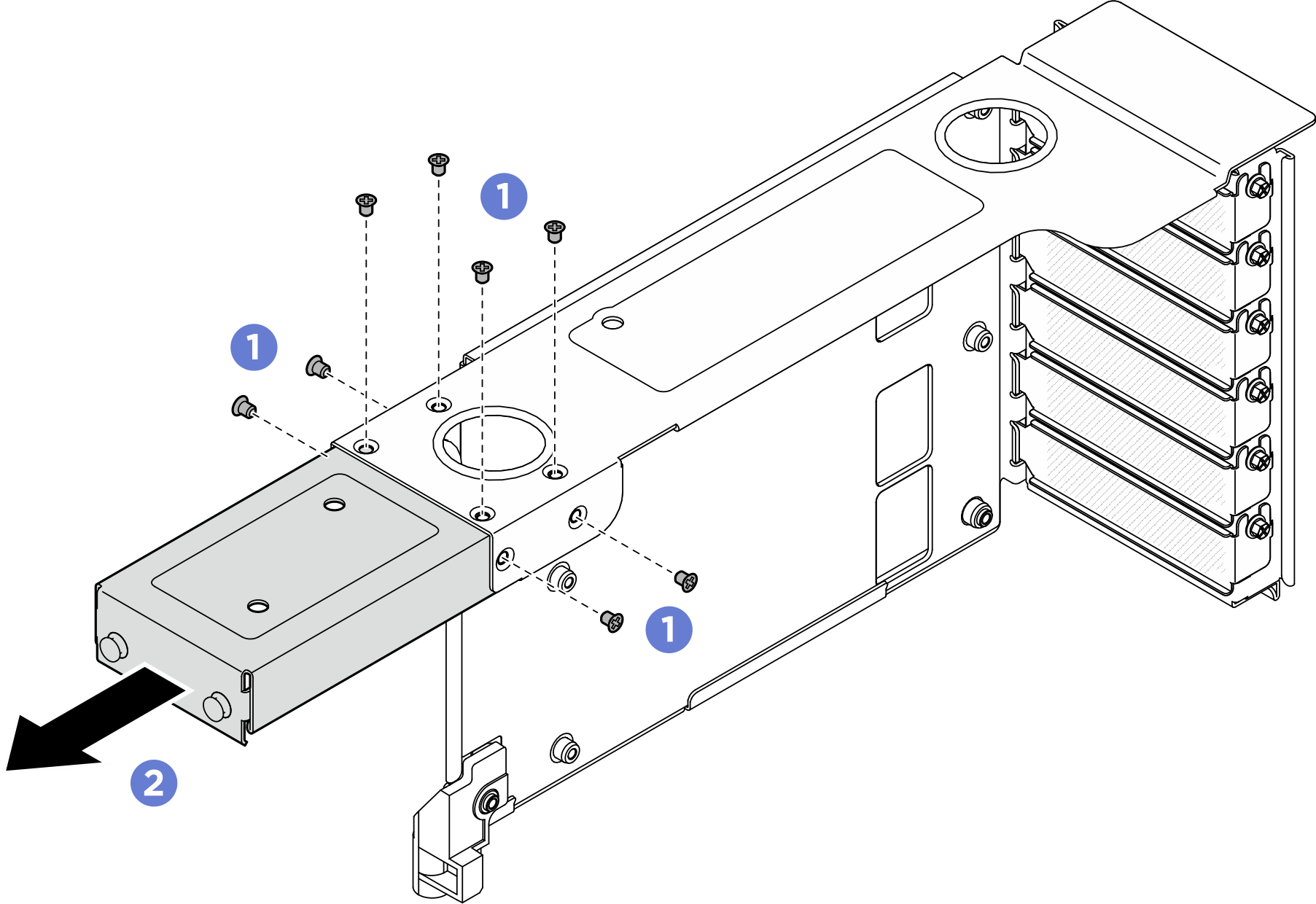

    Figura 1. Extracción del ampliador de expansión del compartimiento de la tarjeta de expansión PCIe FH

    Removing riser extender from FH PCIe riser cage
    1. Quite los seis tornillos que fijan el ampliador de expansión de PCIe.
    2. Quite el ampliador de expansión de PCIe del compartimiento de expansión de PCIe.

Extracción del ampliador de expansión del compartimiento de la tarjeta de expansión HH​

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
  3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
  4. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
  5. Quite la tarjeta de expansión PCIe. Consulte Extracción de la tarjeta de expansión PCIe.
  6. De ser necesario, quite todos los adaptadores PCIe. Consulte Extracción de un adaptador PCIe.
  7. Extraiga el ampliador de expansión de PCIe.

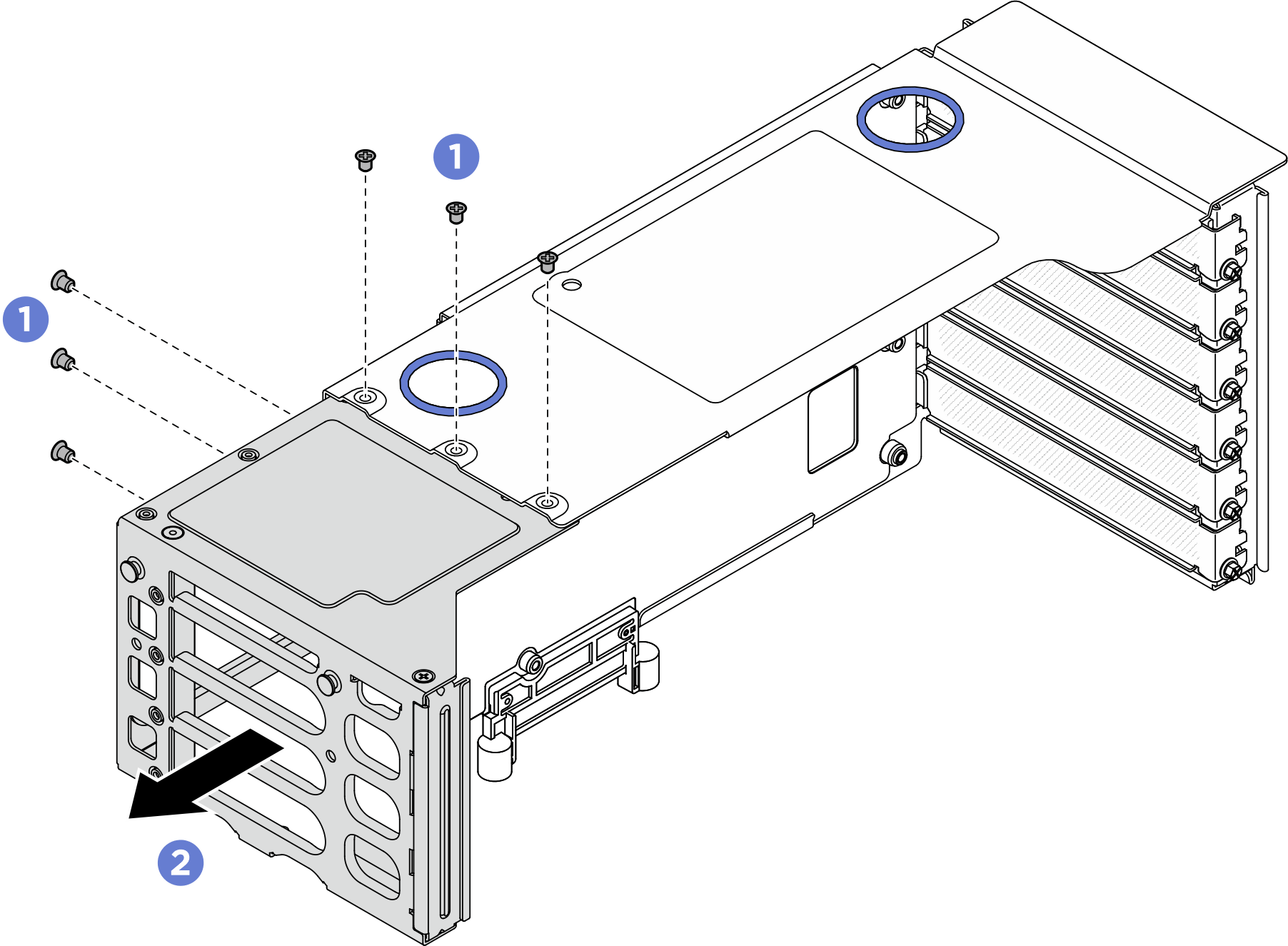

    Figura 2. Extracción del ampliador de expansión del compartimiento de la tarjeta de expansión PCIe HH

    Removing PCIe riser extender from HH PCIe riser cage
    1. Quite los ocho tornillos que fijan el ampliador de expansión de PCIe.
    2. Quite el ampliador de expansión de PCIe del compartimiento de expansión de PCIe.

Después de finalizar

  1. Instale una unidad de sustitución. Consulte Instalación de un ampliador de expansión de PCIe.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
