Instalación de un ampliador de expansión de PCIe

Siga las instrucciones que aparecen en esta sección para instalar un ampliador de expansión de PCIe.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Nota
Para obtener más detalles sobre los diferentes tipos expansiones, consulte Vista posterior.
Dependiendo de su configuración, siga los procedimientos que se indican a continuación para el procedimiento de extracción adecuado.

Instalación del ampliador de expansión en el compartimiento de la tarjeta de expansión FH​

Procedimiento

  1. Si hay instalado un relleno, extráigalo.

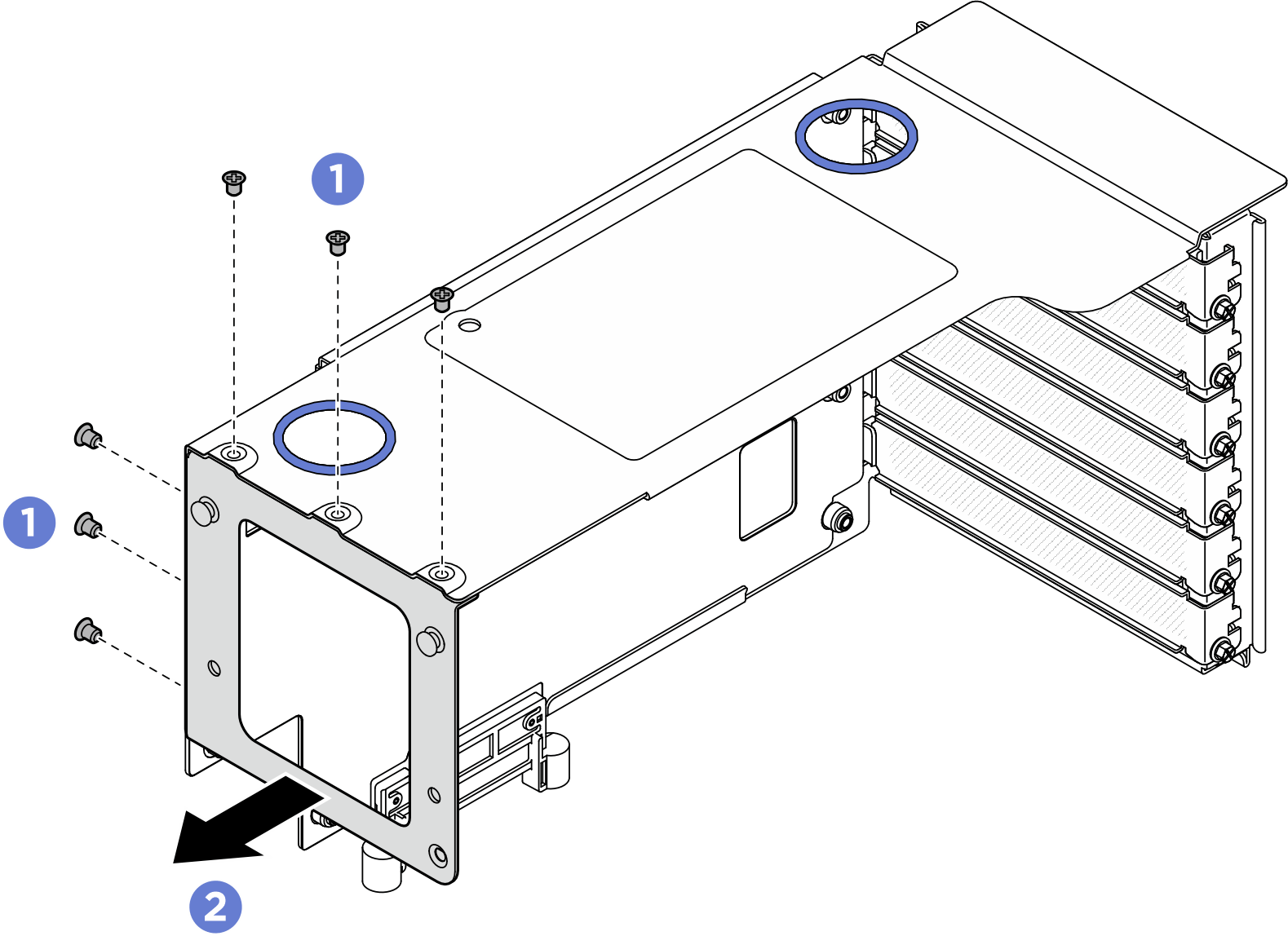

    Figura 1. Extracción del relleno del compartimiento de la tarjeta de expansión PCIe FH

    Removing filler from FH PCIe riser cage
    1. Quite los seis tornillos que fijan el relleno.
    2. Extraiga el relleno del compartimiento de expansión de PCIe.
  2. Instale el ampliador de expansión de PCIe.

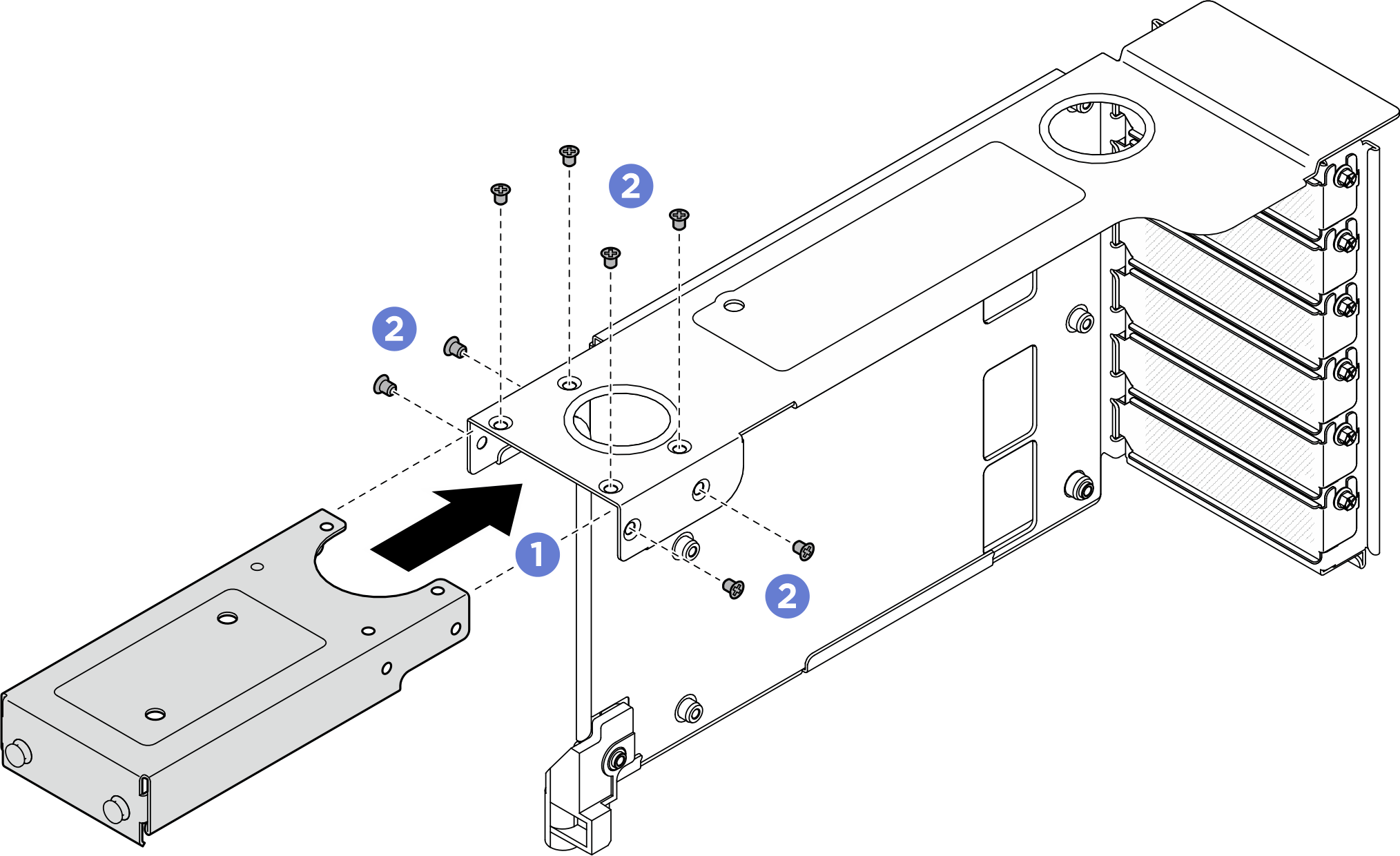

    Figura 2. Instalación del ampliador de expansión de PCIe en expansión FH de PCIe

    Installing PCIe riser extender to FH PCIe riser
    1. Alinee los orificios de tornillos del ampliador de expansión de PCIe con los orificios de tornillos del compartimiento de expansión de PCIe.
    2. Instale seis tornillos para fijar el ampliador de expansión de PCIe.

Instalación del ampliador de expansión en el compartimiento de la tarjeta de expansión HH​

Procedimiento

  1. Si hay instalado un relleno, extráigalo.
    Figura 3. Extracción del relleno de la expansión FH de PCIe

    Removing filler from FH PCIe riser
    1. Quite los cuatro tornillos que fijan el relleno.
    2. Extraiga el relleno del compartimiento de expansión de PCIe.
  2. Instale el ampliador de expansión de PCIe.
    Figura 4. Instalación del ampliador de expansión de PCIe en expansión FH de PCIe

    Installing PCIe riser extender to FH PCIe riser
    1. Alinee los orificios de tornillos del ampliador de expansión de PCIe con los orificios de tornillos del compartimiento de expansión de PCIe.
    2. Instale ocho tornillos para fijar el ampliador de expansión de PCIe.

Después de finalizar

  1. Vuelva a instalar los adaptadores PCIe. Consulte Instalación de un adaptador PCIe.

  2. Vuelva a instalar las tarjetas de expansión PCIe. Consulte Instalación de la tarjeta de expansión PCIe.

  3. Vuelva a instalar la barra cruzada. Consulte Instalación de la barra cruzada.

  4. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.

  5. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  6. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
