Installazione di un'estensione della scheda verticale PCIe

Seguire le istruzioni riportate in questa sezione per installare un'estensione di una scheda verticale PCIe.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota
Per maggiori dettagli sui diversi tipi di schede verticali, vedere Vista posteriore.
A seconda della configurazione, attenersi alle procedure corrispondenti riportate di seguito per la rimozione corretta.

Installazione dell'estensione della scheda verticale nel telaio verticale FH​

Procedura

  1. Se è installato un elemento di riempimento, rimuoverlo.

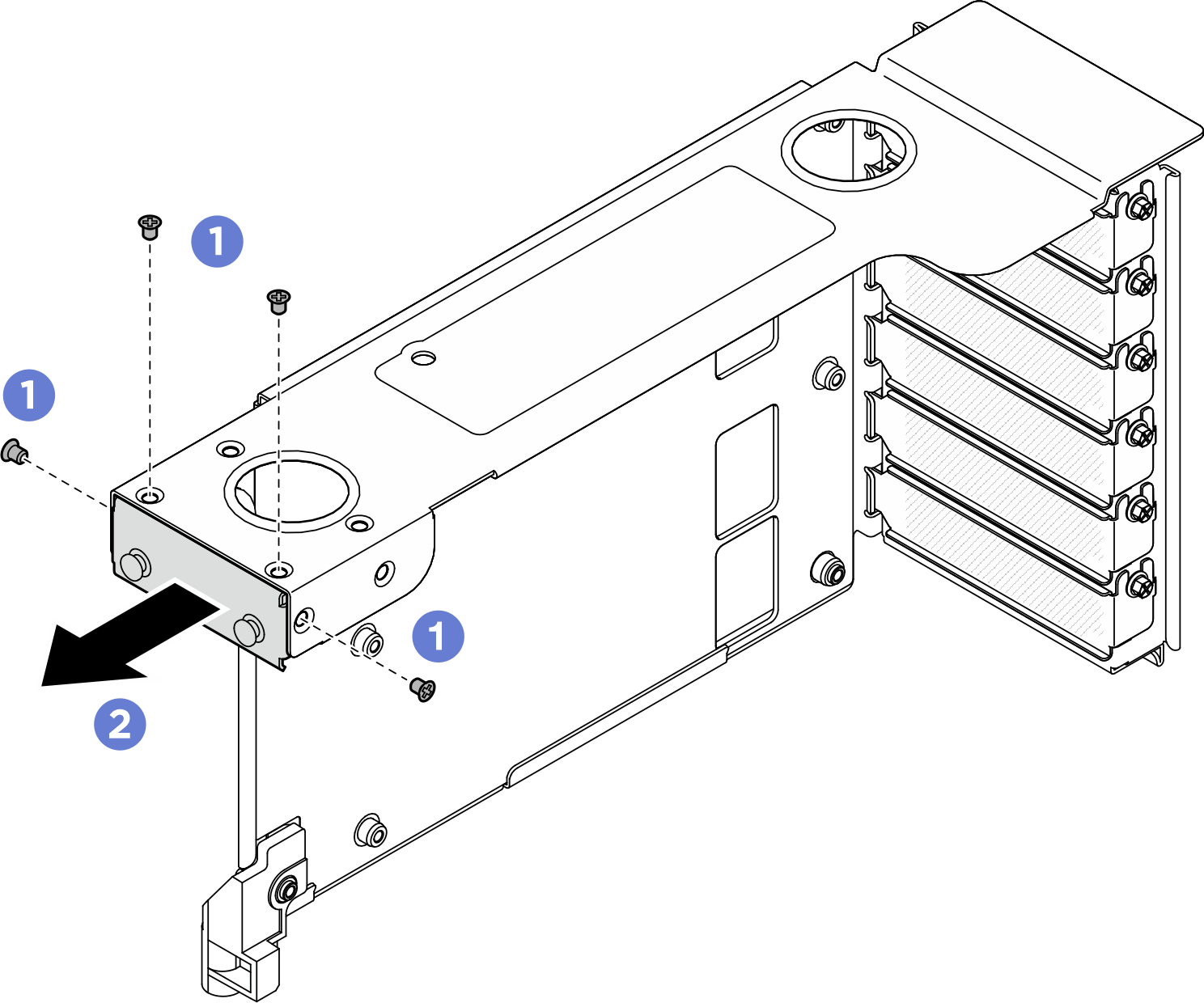

    Figura 1. Rimozione dell'elemento di riempimento dal telaio verticale PCIe FH

    Removing filler from FH PCIe riser cage
    1. Rimuovere le sei viti che fissano l'elemento di riempimento.
    2. Rimuovere l'elemento di riempimento dal telaio verticale PCIe.
  2. Installare l'estensione della scheda verticale PCIe.

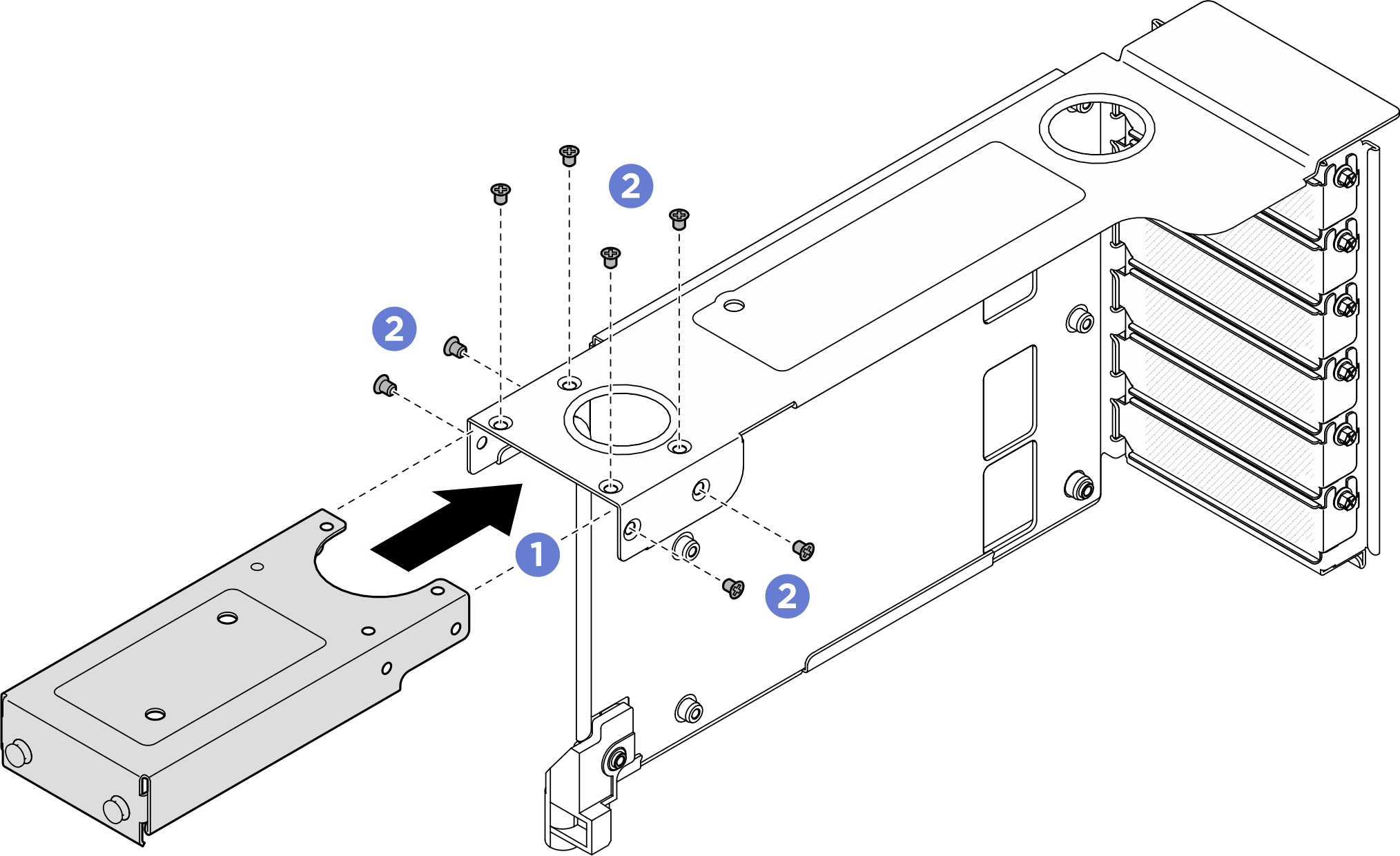

    Figura 2. Installazione dell'estensione della scheda verticale PCIe nella scheda verticale PCIe FH

    Installing PCIe riser extender to FH PCIe riser
    1. Allineare i fori per viti sull'estensione della scheda verticale PCIe ai fori per viti nel telaio verticale PCIe.
    2. Installare sei viti per fissare l'estensione della scheda verticale PCIe.

Installazione dell'estensione della scheda verticale nel telaio verticale HH​

Procedura

  1. Se è installato un elemento di riempimento, rimuoverlo.

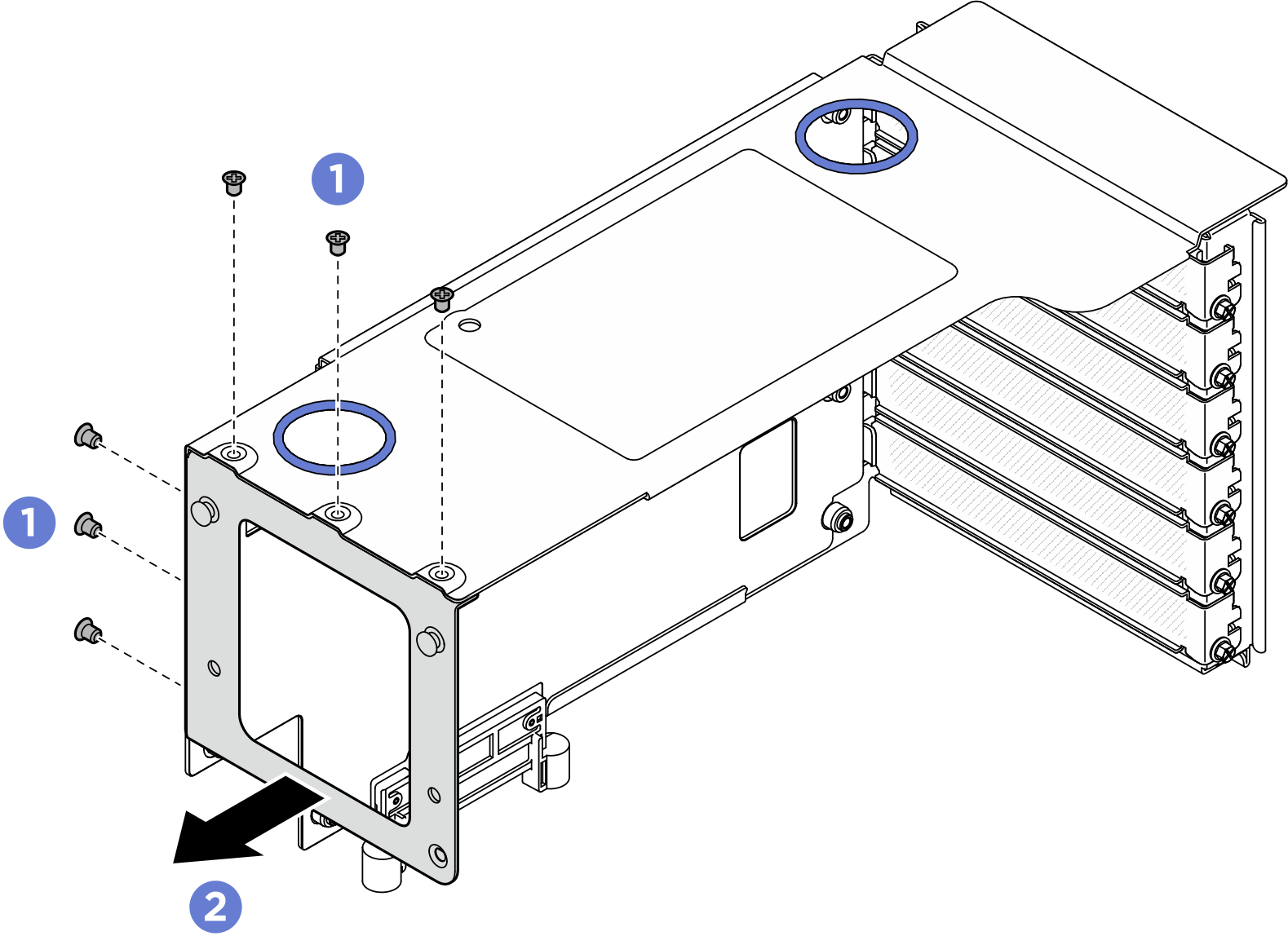

    Figura 3. Rimozione dell'elemento di riempimento dalla scheda verticale PCIe FH

    Removing filler from FH PCIe riser
    1. Rimuovere le quattro viti che fissano l'elemento di riempimento.
    2. Rimuovere l'elemento di riempimento dal telaio verticale PCIe.
  2. Installare l'estensione della scheda verticale PCIe.

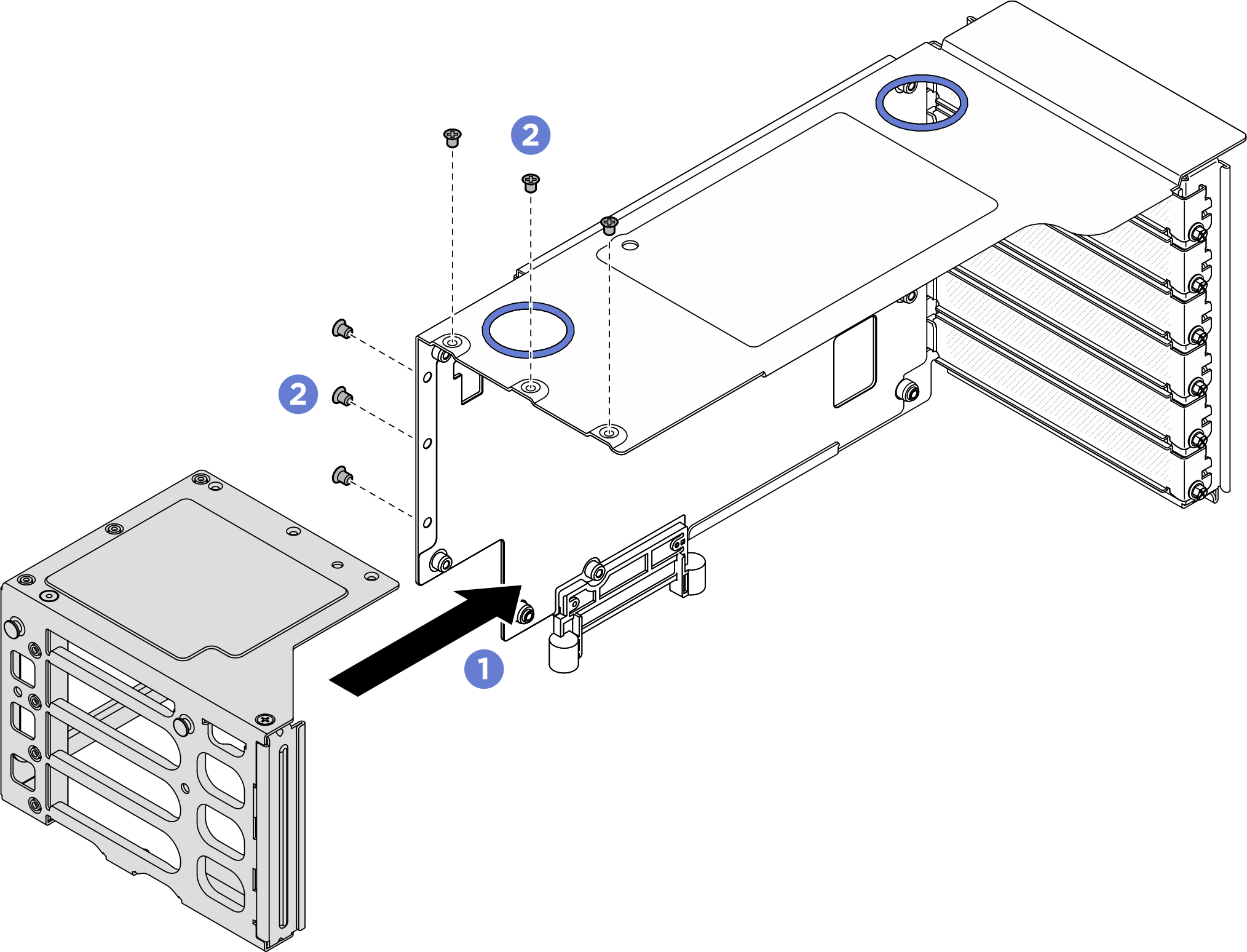

    Figura 4. Installazione dell'estensione della scheda verticale PCIe nella scheda verticale PCIe FH

    Installing PCIe riser extender to FH PCIe riser
    1. Allineare i fori per viti sull'estensione della scheda verticale PCIe ai fori per viti nel telaio verticale PCIe.
    2. Installare otto viti per fissare l'estensione della scheda verticale PCIe.

Dopo aver terminato

  1. Reinstallare gli adattatori PCIe. Vedere Installazione di un adattatore PCIe.

  2. Reinstallare le schede verticali PCIe. Vedere Installazione della scheda verticale PCIe.

  3. Reinstallare la barra trasversale. Vedere Installazione della barra trasversale.

  4. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.

  5. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.

  6. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
