PCIe-Adaptererweiterung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adaptererweiterung zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Anmerkung
Weitere Details zu den verschiedenen Adapterarten finden Sie unter Rückansicht.
Gehen Sie je nach Konfiguration entsprechend dem passenden Entfernungsverfahren vor.

Adaptererweiterung am FH-Adapterrahmen installieren​

Vorgehensweise

  1. Falls eine Abdeckblende installiert ist, entfernen Sie diese.

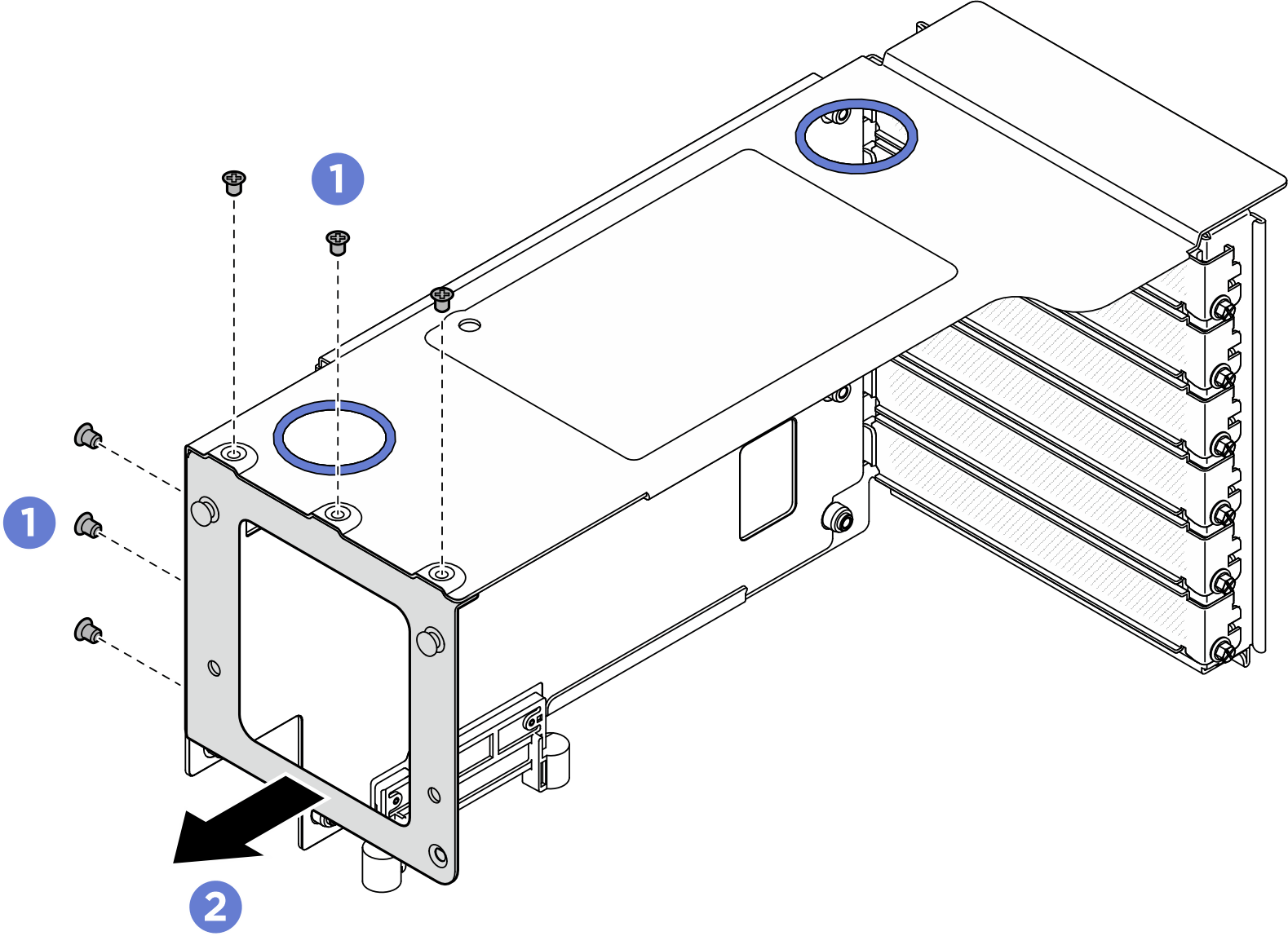

    Abbildung 1. Abdeckblende vom FH-PCIe-Adapterrahmen entfernen

    Removing filler from FH PCIe riser cage
    1. Entfernen Sie die sechs Schrauben, mit denen die Abdeckblende befestigt ist.
    2. Entfernen Sie die Abdeckblende vom PCIe-Adapterrahmen.
  2. Installieren Sie die PCIe-Adaptererweiterung.

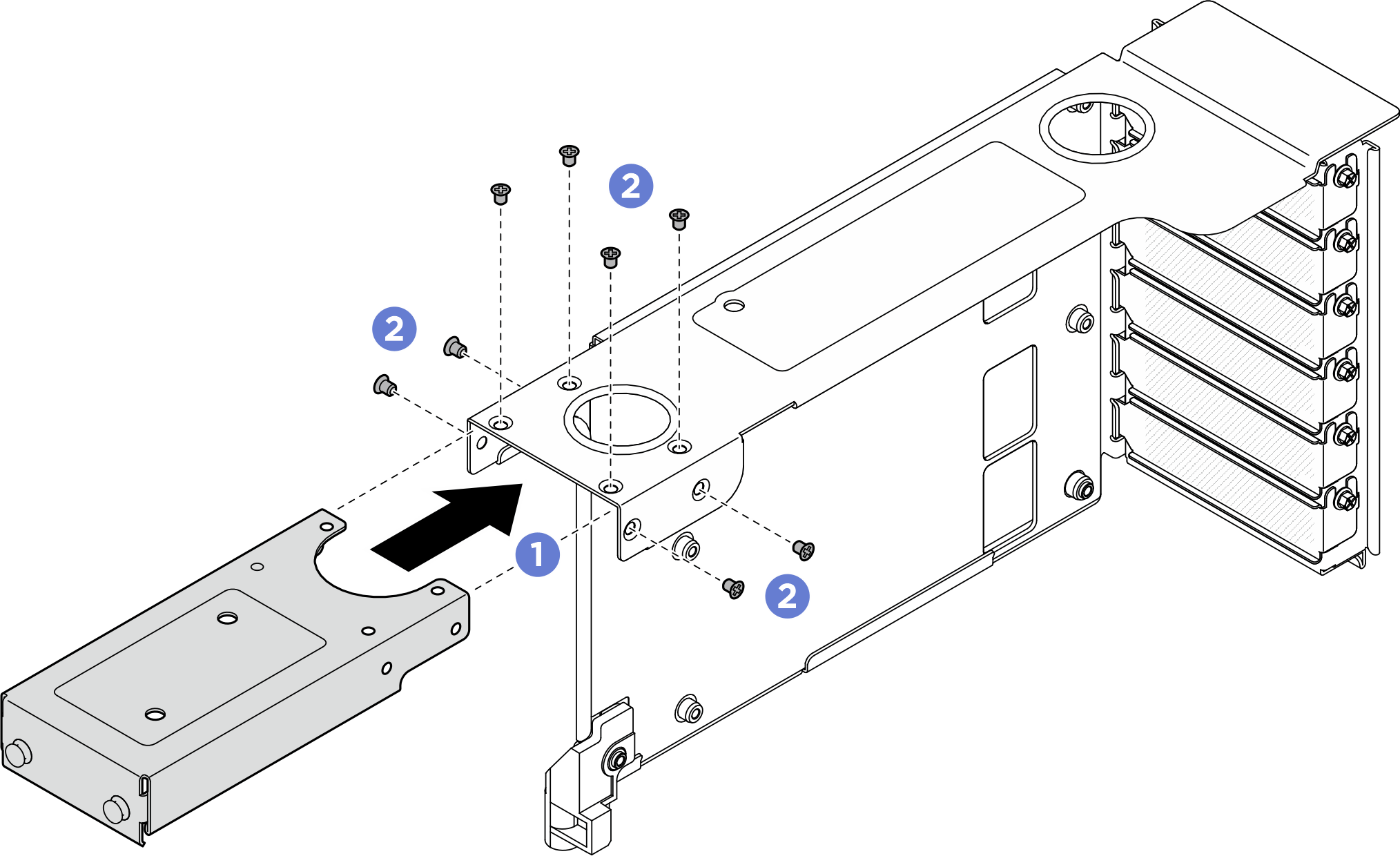

    Abbildung 2. Installieren der PCIe-Adaptererweiterung an FH PCIe-Adapterkarte

    Installing PCIe riser extender to FH PCIe riser
    1. Richten Sie die Schraubenlöcher an der PCIe-Adaptererweiterung an den Schraubenlöchern im PCIe-Adapterrahmen aus.
    2. Befestigen Sie die PCIe-Adaptererweiterung mit sechs Schrauben.

Adaptererweiterung am HH-Adapterrahmen installieren​

Vorgehensweise

  1. Falls eine Abdeckblende installiert ist, entfernen Sie diese.

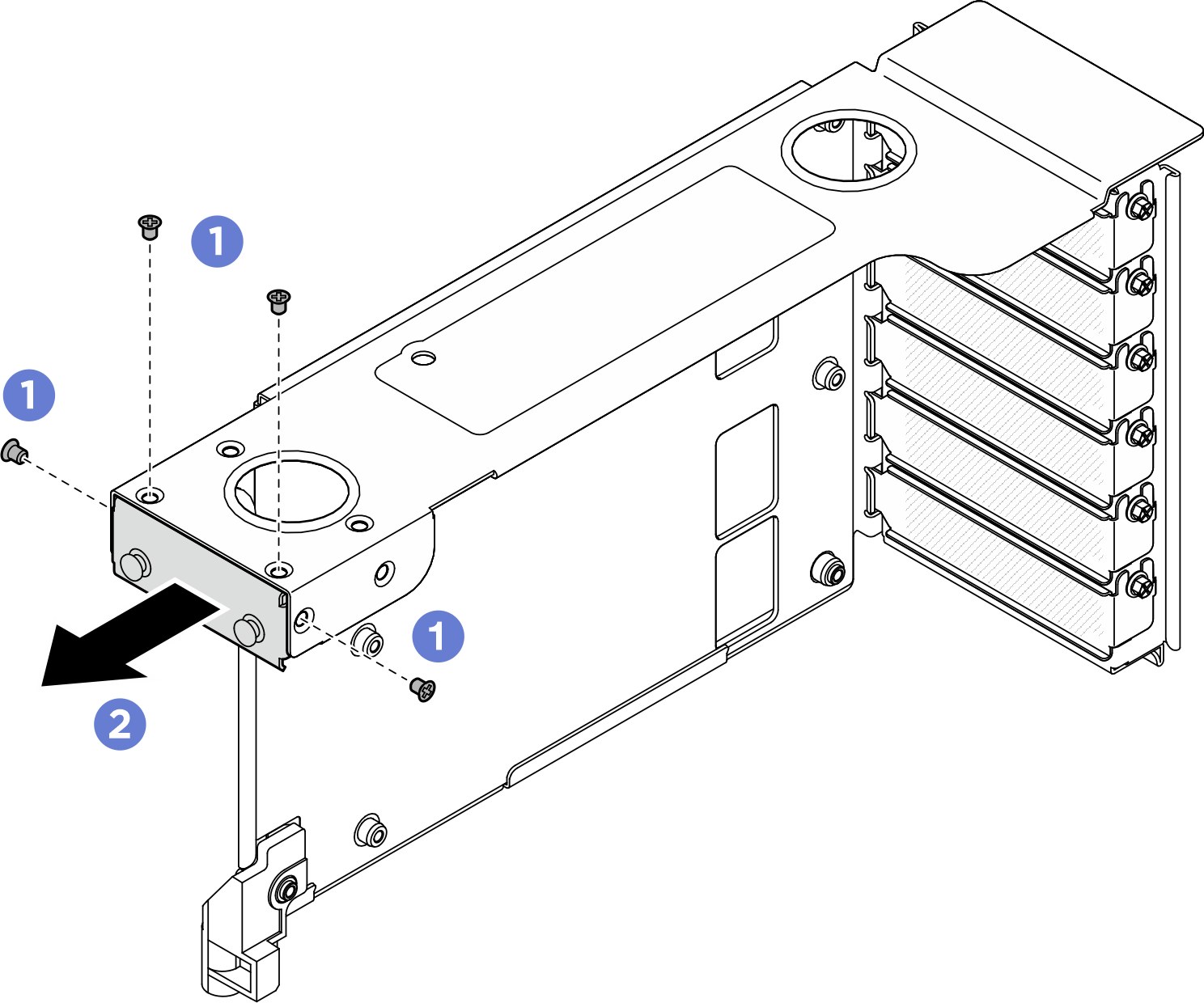

    Abbildung 3. Abdeckblende von FH PCIe-Adapterkarte entfernen

    Removing filler from FH PCIe riser
    1. Entfernen Sie die vier Schrauben, mit denen die Abdeckblende befestigt ist.
    2. Entfernen Sie die Abdeckblende vom PCIe-Adapterrahmen.
  2. Installieren Sie die PCIe-Adaptererweiterung.
    Abbildung 4. Installieren der PCIe-Adaptererweiterung an FH PCIe-Adapterkarte

    Installing PCIe riser extender to FH PCIe riser
    1. Richten Sie die Schraubenlöcher an der PCIe-Adaptererweiterung an den Schraubenlöchern im PCIe-Adapterrahmen aus.
    2. Befestigen Sie die PCIe-Adaptererweiterung mit acht Schrauben.

Nach dieser Aufgabe

  1. Installieren Sie die PCIe-Adapter wieder. (Siehe PCIe-Adapter installieren).

  2. Installieren Sie die PCIe-Adapterkarte wieder. (Siehe PCIe-Adapterkarte installieren).

  3. Installieren Sie die Querstrebe erneut. (Siehe Querstrebe installieren).

  4. Bringen Sie die hintere obere Abdeckung wieder an. (Siehe Hintere obere Abdeckung installieren).

  5. Bringen Sie die vordere obere Abdeckung wieder an. (siehe Vordere obere Abdeckung installieren).

  6. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
