PCIe-Adaptererweiterung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adaptererweiterung zu entfernen.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Anmerkung
Weitere Details zu den verschiedenen Adapterarten finden Sie unter Rückansicht.
Gehen Sie je nach Konfiguration entsprechend dem passenden Entfernungsverfahren vor.

Adaptererweiterung aus dem FH-Adapterrahmen entfernen​

Vorgehensweise

  1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
  2. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
  3. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).
  4. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.
  5. Entfernen Sie die PCIe-Adapterkarte. Siehe PCIe-Adapterkarte entfernen.
  6. Entfernen Sie alle PCIe-Adapter, falls erforderlich. Weitere Informationen finden Sie unter PCIe-Adapter entfernen.
  7. Entfernen Sie die Adaptererweiterung aus dem FH-PCIe-Adapterrahmen.

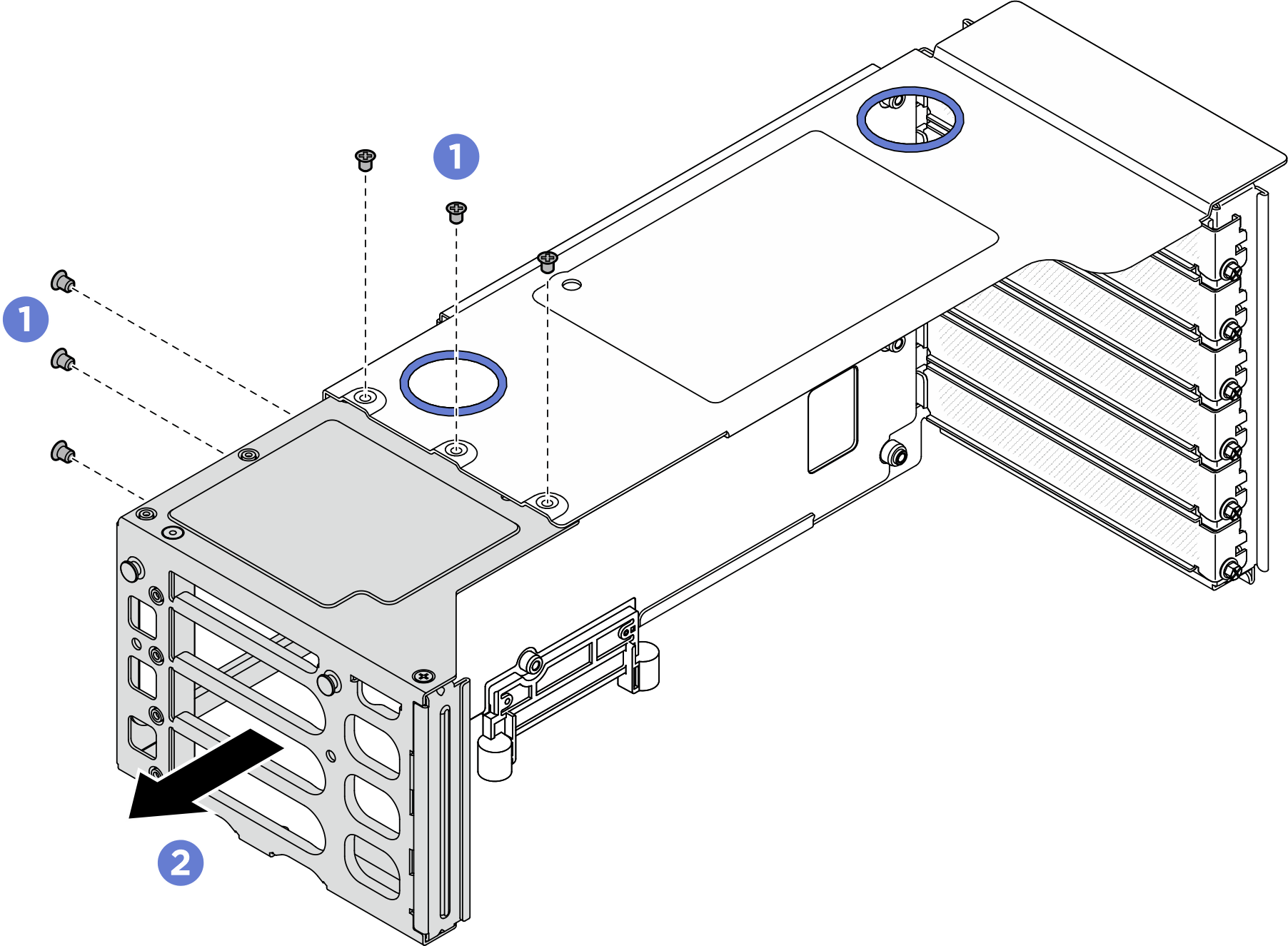

    Abbildung 1. Entfernen der Adaptererweiterung aus dem FH-PCIe-Adapterrahmen

    Removing riser extender from FH PCIe riser cage
    1. Entfernen Sie die sechs Schrauben, mit denen die PCIe-Adaptererweiterung befestigt ist.
    2. Entfernen Sie die PCIe-Adaptererweiterung aus dem PCIe-Adapterrahmen.

Adaptererweiterung aus dem HH-Adapterrahmen entfernen​

Vorgehensweise

  1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
  2. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
  3. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).
  4. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.
  5. Entfernen Sie die PCIe-Adapterkarte. Siehe PCIe-Adapterkarte entfernen.
  6. Entfernen Sie alle PCIe-Adapter, falls erforderlich. Weitere Informationen finden Sie unter PCIe-Adapter entfernen.
  7. Entfernen Sie die PCIe-Adaptererweiterung.

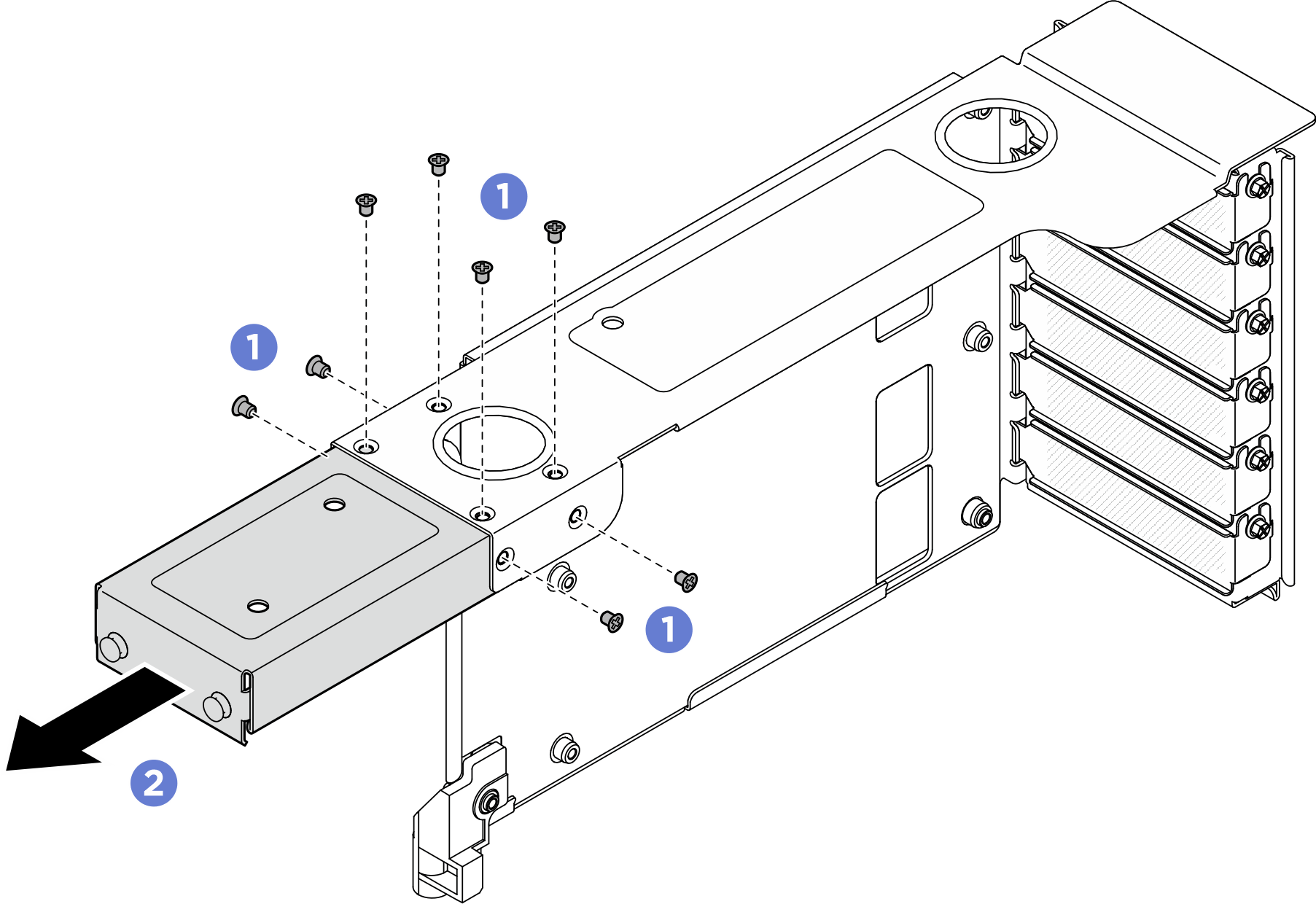

    Abbildung 2. Entfernen der Adaptererweiterung aus dem HH-PCIe-Adapterrahmen

    Removing PCIe riser extender from HH PCIe riser cage
    1. Entfernen Sie die acht Schrauben, mit denen die PCIe-Adaptererweiterung befestigt ist.
    2. Entfernen Sie die PCIe-Adaptererweiterung aus dem PCIe-Adapterrahmen.

Nach dieser Aufgabe

  1. Installieren Sie eine Austauscheinheit. (Siehe PCIe-Adaptererweiterung installieren).

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
