安装 PCIe 转接件扩展器

按照本节中的说明安装 PCIe 转接件扩展器。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

注
有关不同类型转接件的更多详细信息，请参阅后视图。
根据配置，按照以下相应的过程进行正确拆卸。

将转接件扩展器安装到 FH 转接件架上​

过程

  1. 如果装有填充件，请将其卸下。

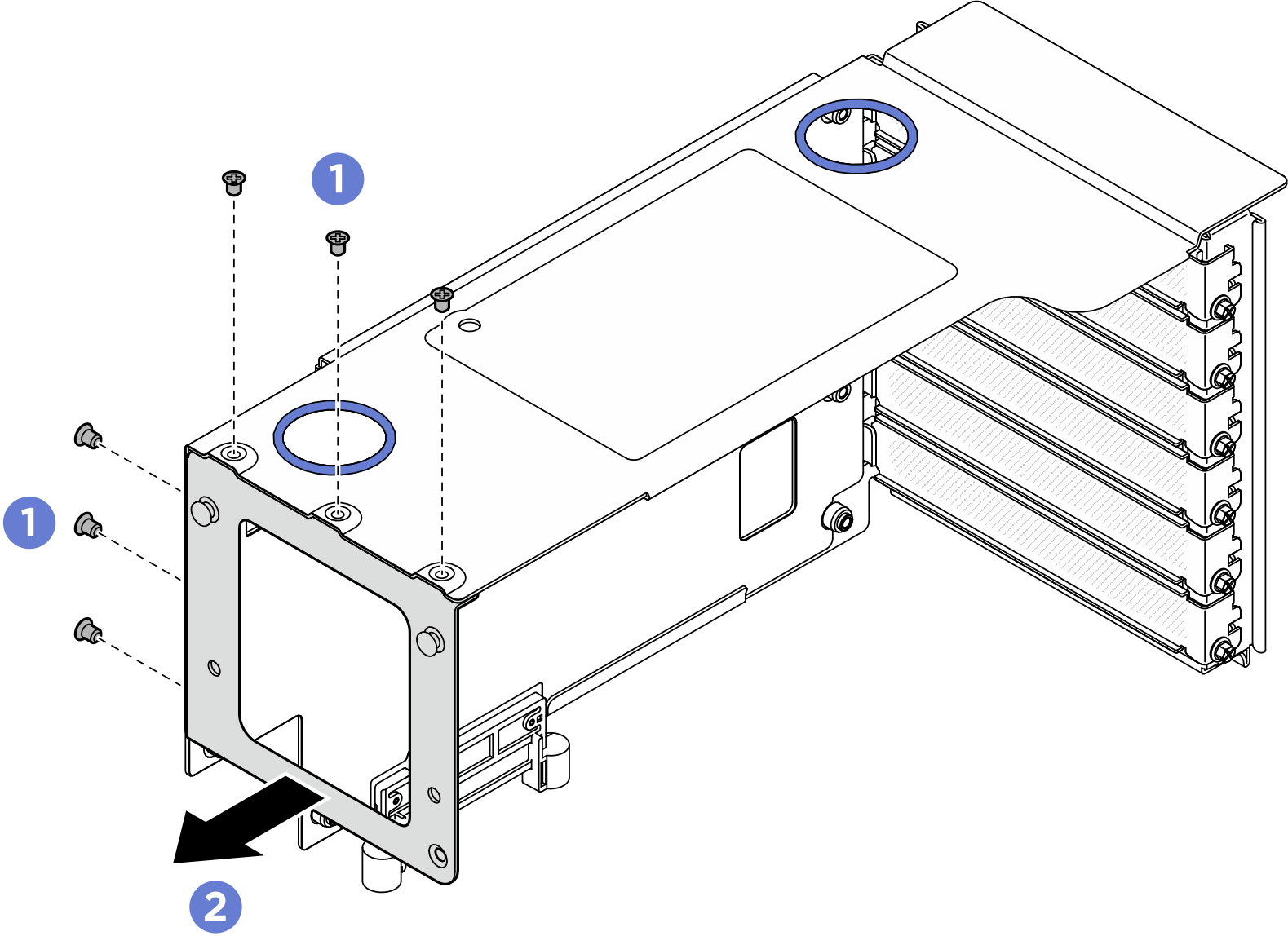

    图 1. 从 FH PCIe 转接件架上卸下填充件

    Removing filler from FH PCIe riser cage
    1. 卸下固定填充件的六颗螺钉。
    2. 从 PCIe 转接件架上卸下填充件。
  2. 安装 PCIe 转接件扩展器。

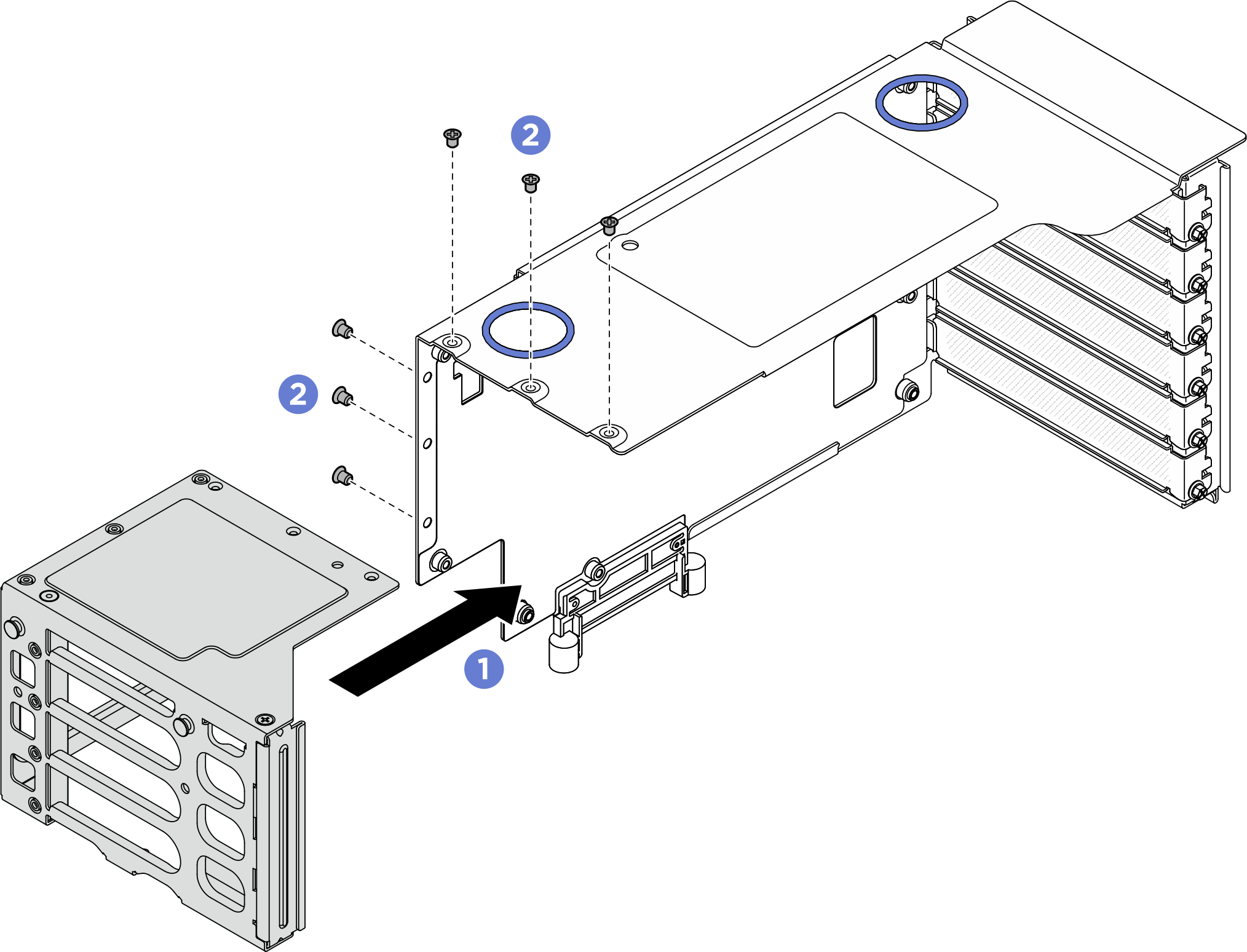

    图 2. 将 PCIe 转接件扩展器安装到 FH PCIe 转接件

    Installing PCIe riser extender to FH PCIe riser
    1. 将 PCIe 转接件扩展器上的螺钉孔与 PCIe 转接件架中的螺钉孔对齐。
    2. 安装六颗螺钉以固定 PCIe 转接件扩展器。

将转接件扩展器安装到 HH 转接件架上​

过程

  1. 如果装有填充件，请将其卸下。

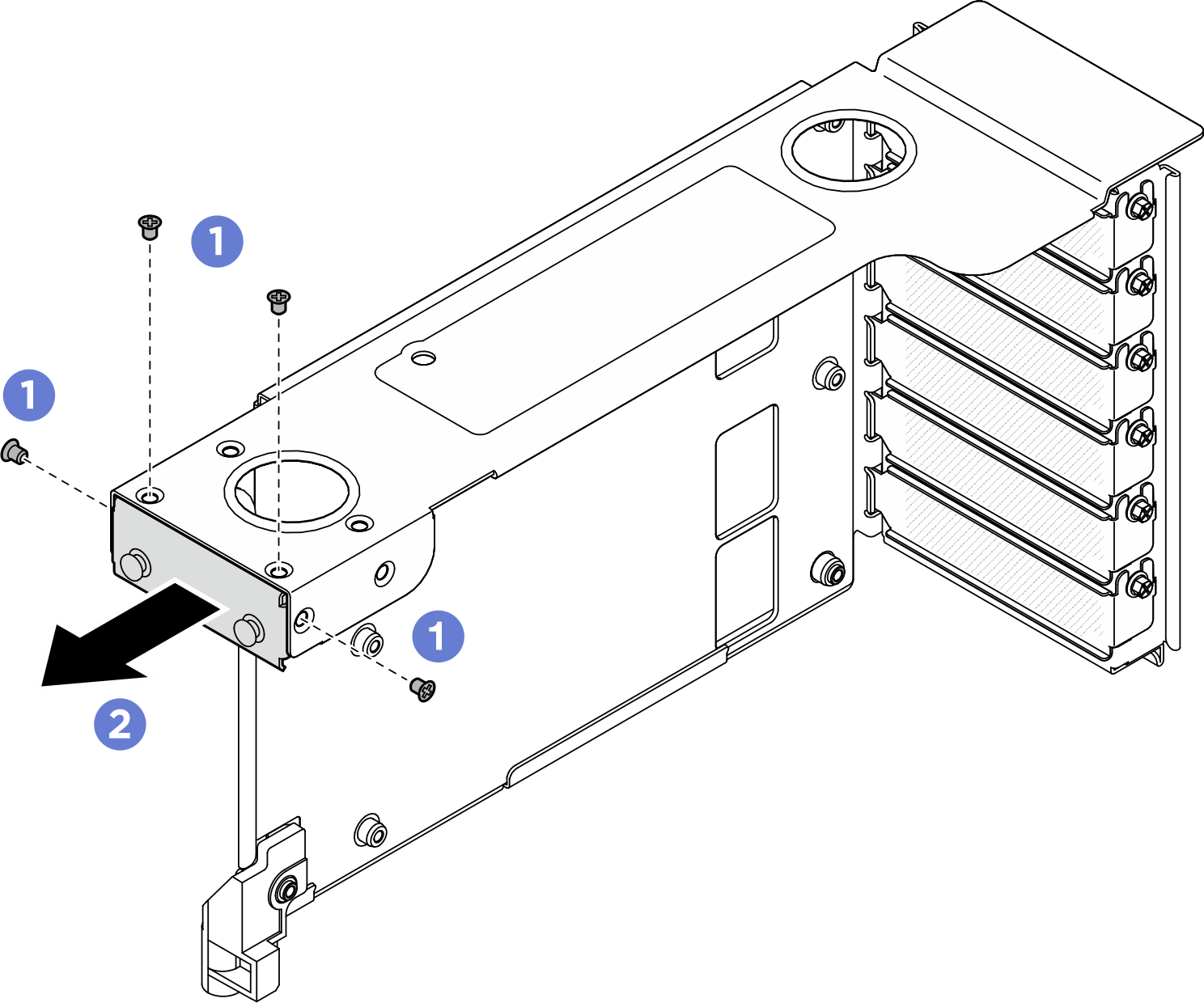

    图 3. 从 FH PCIe 转接件上卸下填充件

    Removing filler from FH PCIe riser
    1. 卸下固定填充件的四颗螺钉。
    2. 从 PCIe 转接件架上卸下填充件。
  2. 安装 PCIe 转接件扩展器。

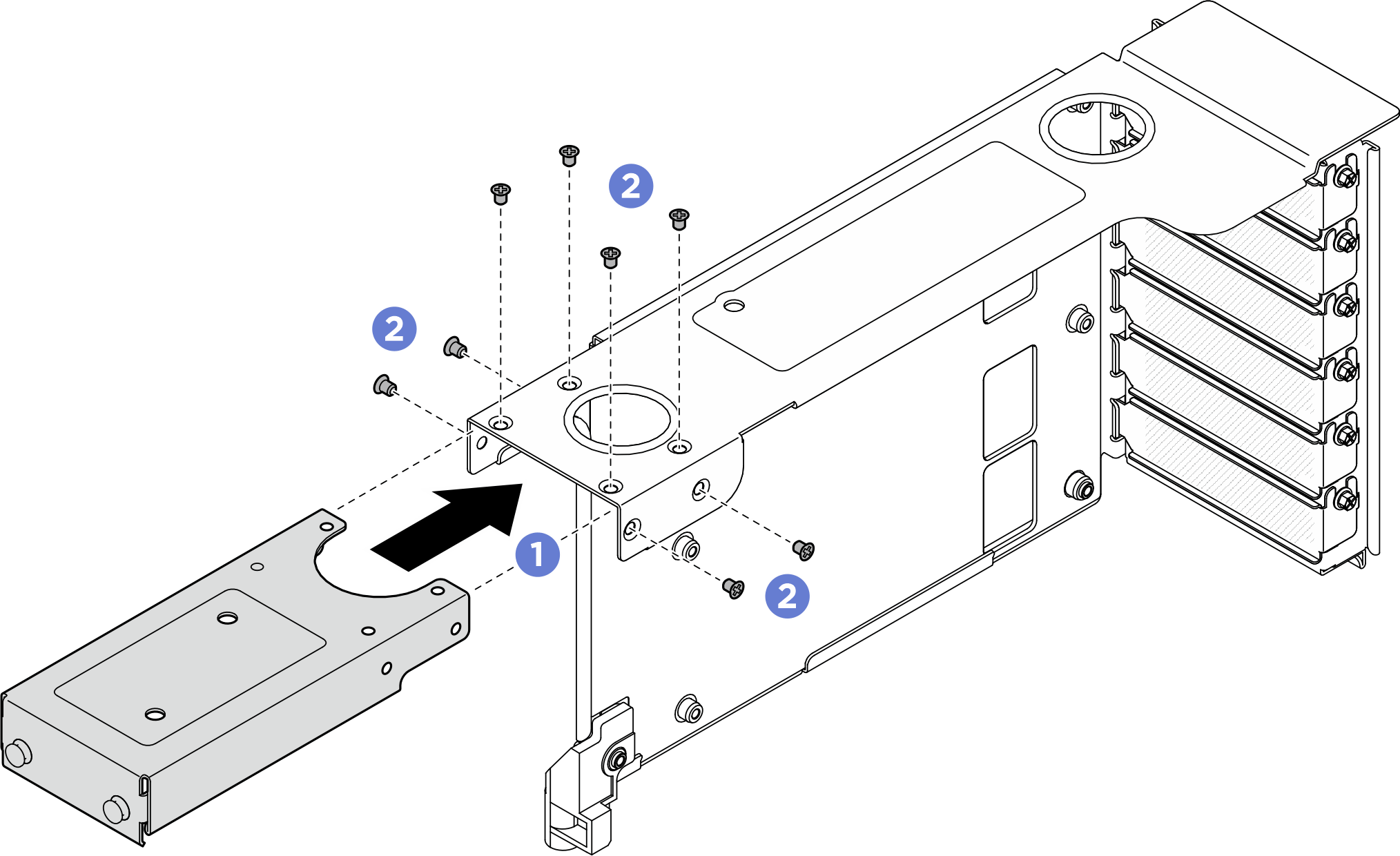

    图 4. 将 PCIe 转接件扩展器安装到 FH PCIe 转接件

    Installing PCIe riser extender to FH PCIe riser
    1. 将 PCIe 转接件扩展器上的螺钉孔与 PCIe 转接件架中的螺钉孔对齐。
    2. 安装八颗螺钉以固定 PCIe 转接件扩展器。

完成之后

  1. 装回 PCIe 适配器。请参阅安装 PCIe 适配器。

  2. 装回 PCIe 转接件。请参阅安装 PCIe 转接件。

  3. 装回横杆。请参阅安装横杆。

  4. 装回后顶盖。请参阅安装后顶盖。

  5. 装回前顶盖。请参阅安装前顶盖。

  6. 完成部件更换。请参阅完成部件更换。
