Remover a placa riser PCIe e o compartimento

Siga as instruções nesta seção para remover uma placa riser PCIe e o compartimento.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
Para obter mais detalhes sobre os diferentes tipos de placa riser, consulte Vista traseira.
Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de remoção adequado.

Remover a placa riser FH de dois slots e a gaiola​

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Remova a barra transversal. Consulte Remover a barra transversal.
  5. Remova a placa riser PCIe. Consulte Remover a placa riser PCIe.
  6. Remova todos os adaptadores PCIe. Consulte Remover um adaptador PCIe.

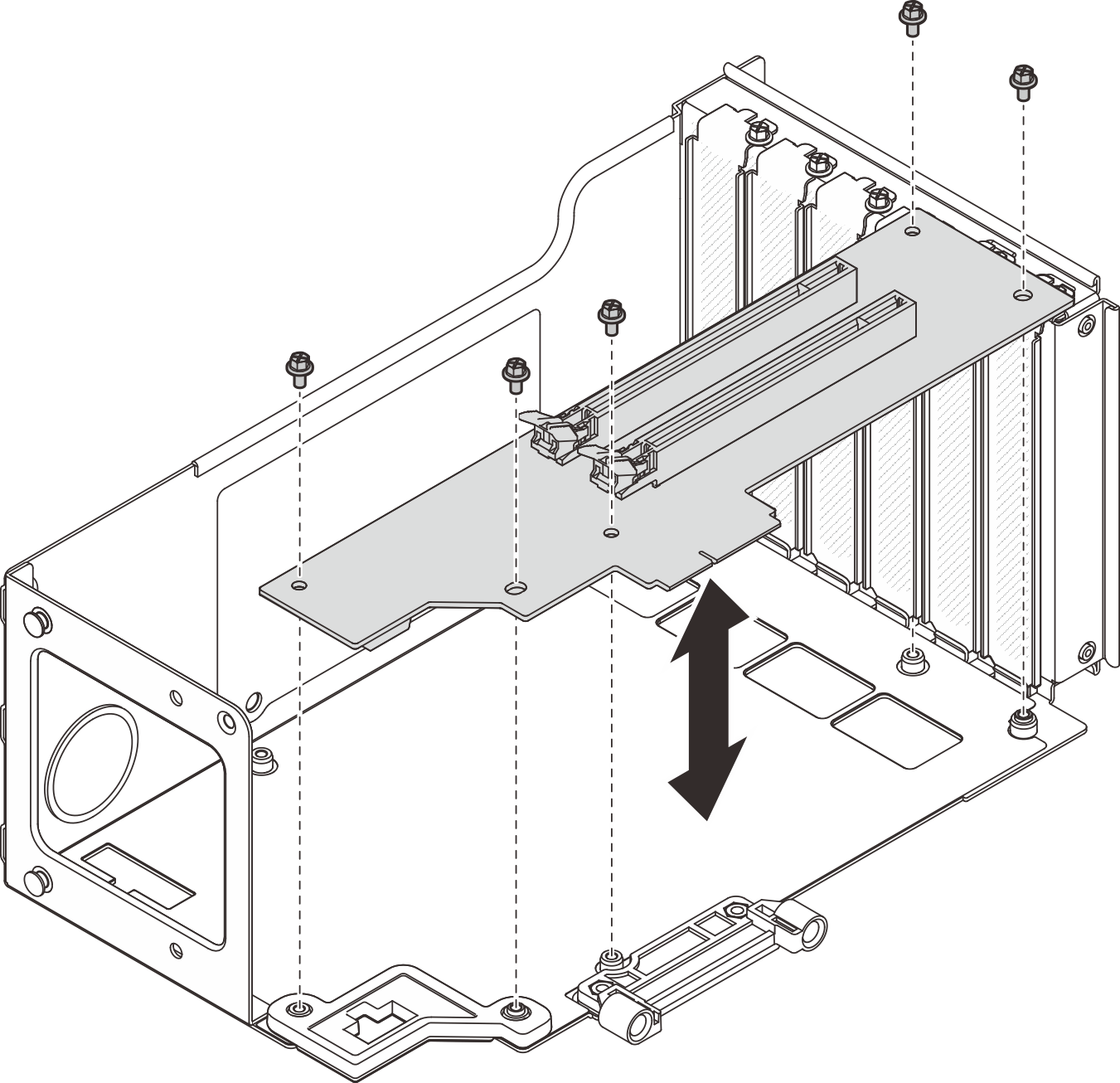

  7. Remova os cinco parafusos que prendem a placa riser PCIe. Em seguida, remova o cartão da placa PCIe da gaiola da placa riser PCIe.
    Figura 1. Removendo a placa riser PCIe do compartimento da placa riser

    Removing PCIe riser card from riser cage

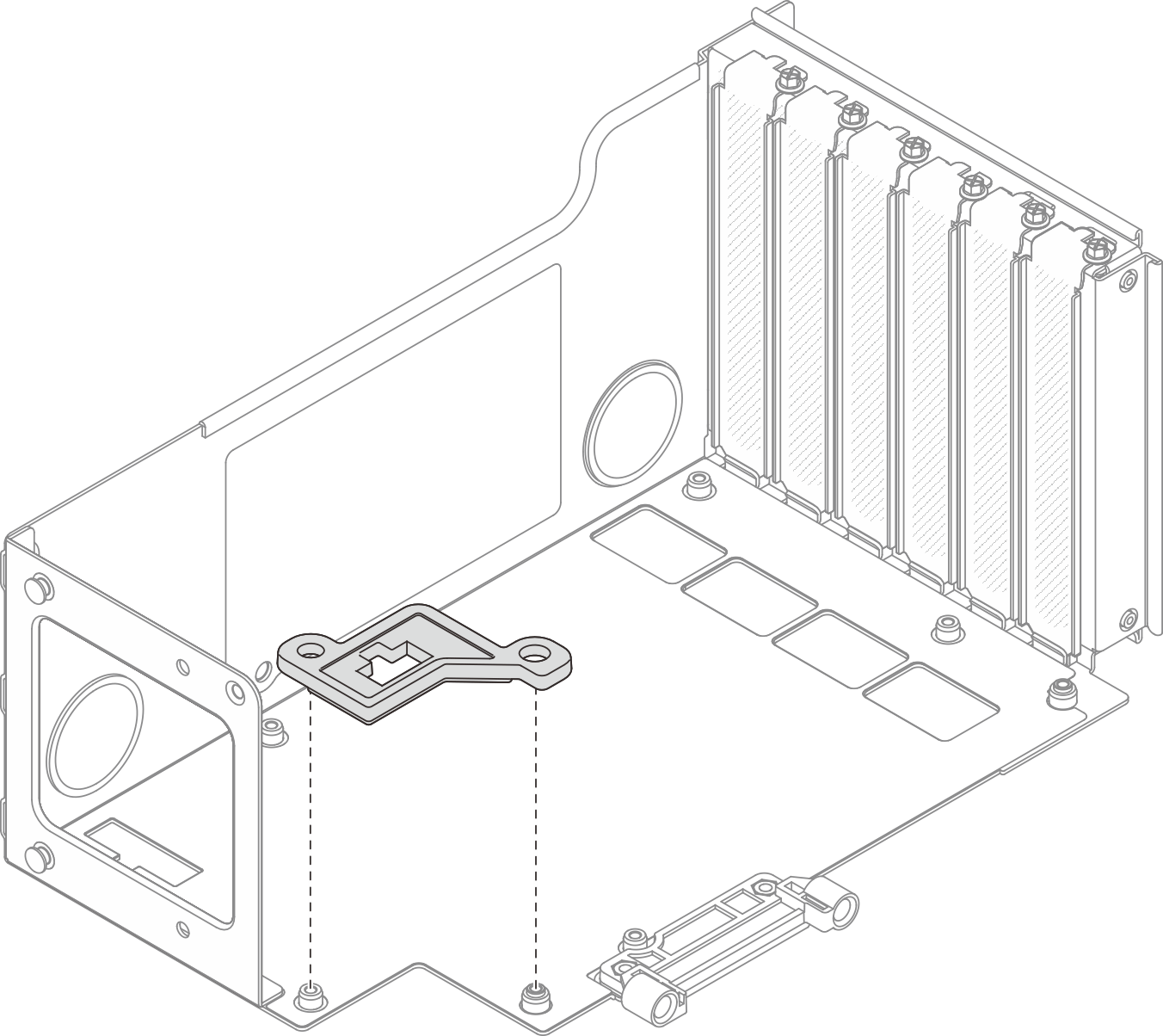

  8. Se necessário, remova a guia do conector da gaiola de placa riser PCIe.
    Figura 2. Removendo a guia do conector do compartimento da placa riser

    Removing connector guide from riser cage

Remover a placa riser FH de seis slots e o compartimento​

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Remova a barra transversal. Consulte Remover a barra transversal.
  5. Remova a placa riser PCIe. Consulte Remover a placa riser PCIe.
  6. Remova todos os adaptadores PCIe. Consulte Remover um adaptador PCIe.
  7. Se houver um conjunto de compartimento de unidade M.2 instalado, remova-o. Remover o compartimento de unidade M.2 traseira e o backplane.
  8. Remova os dois parafusos da tampa do compartimento da placa riser.

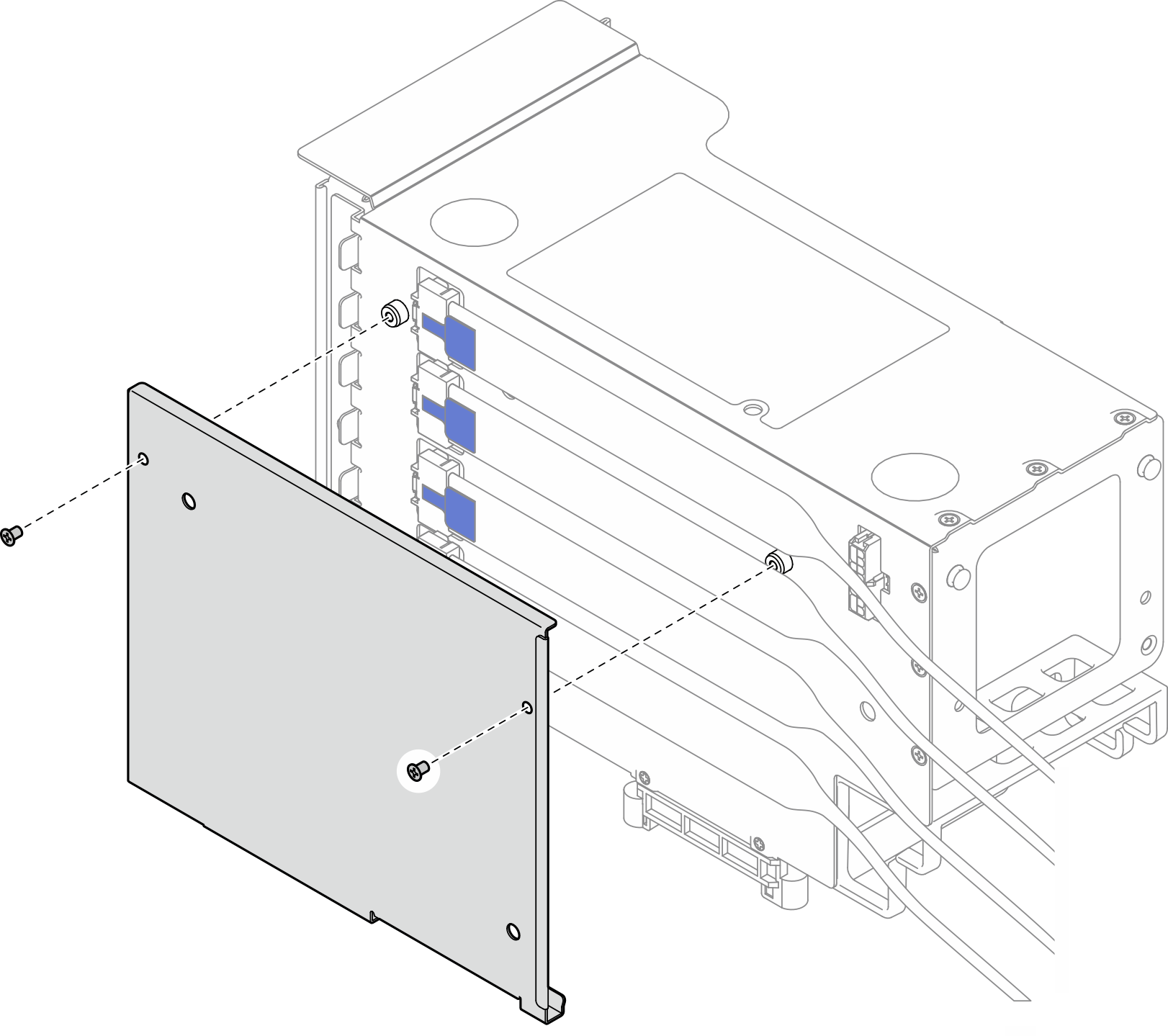

    Figura 3. Removendo a tampa do compartimento da placa riser

    Removing cover from riser cage

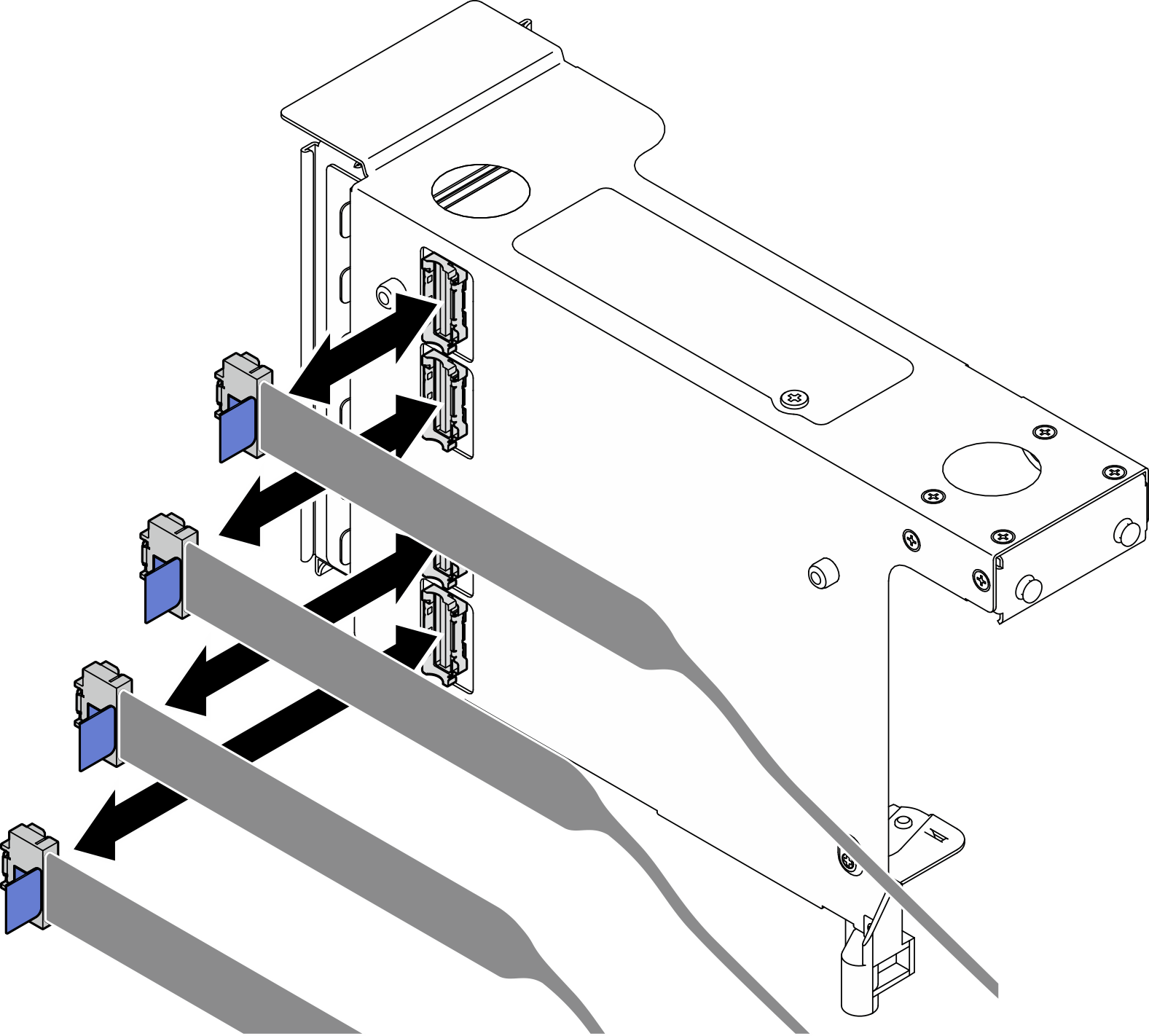

  9. Desconecte todos os cabos PCIe da parte externa da placa riser PCIe.

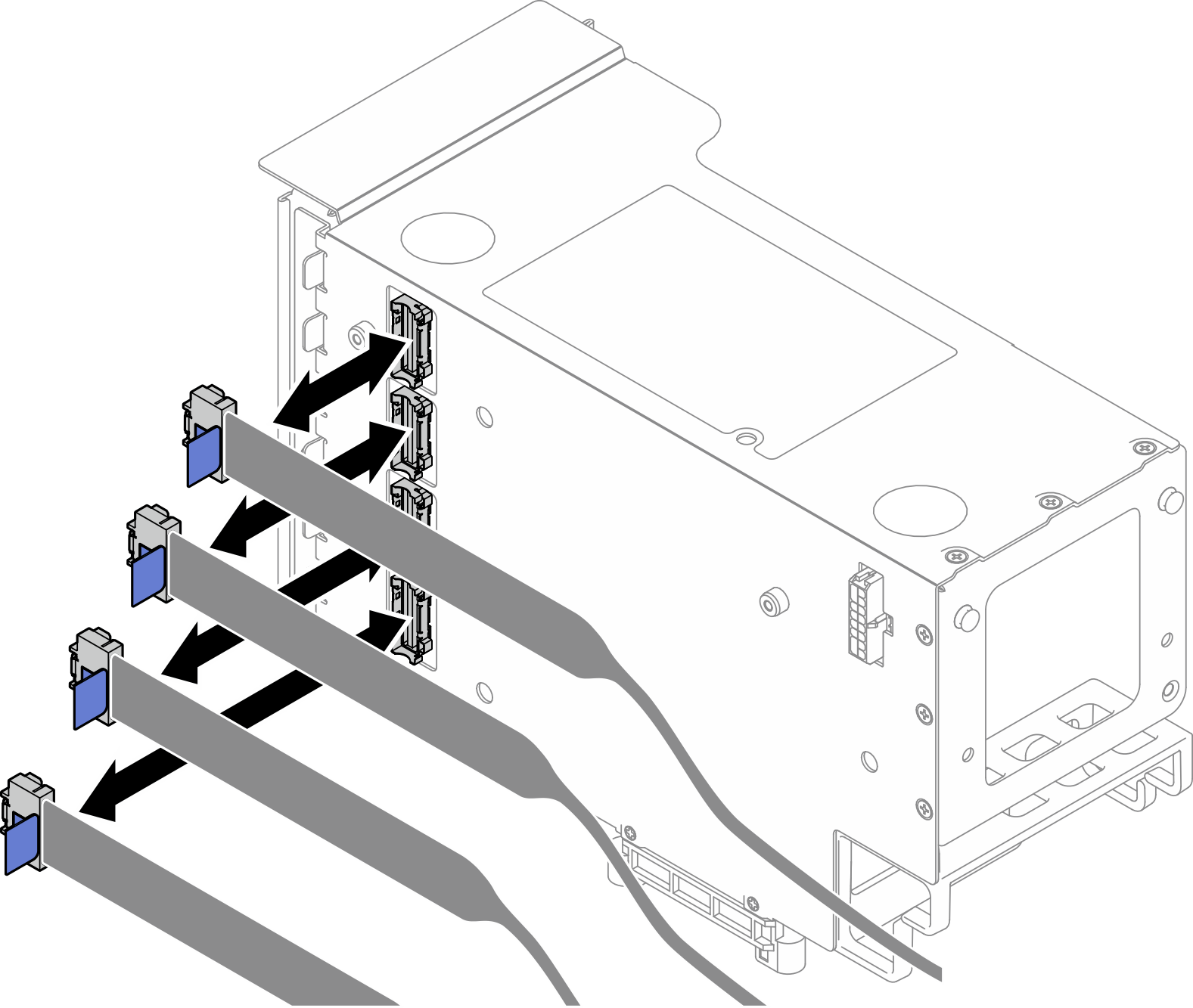

    Figura 4. Desconectando cabos PCIe do exterior da placa riser

    Disconnecting PCIe cables from outside of riser

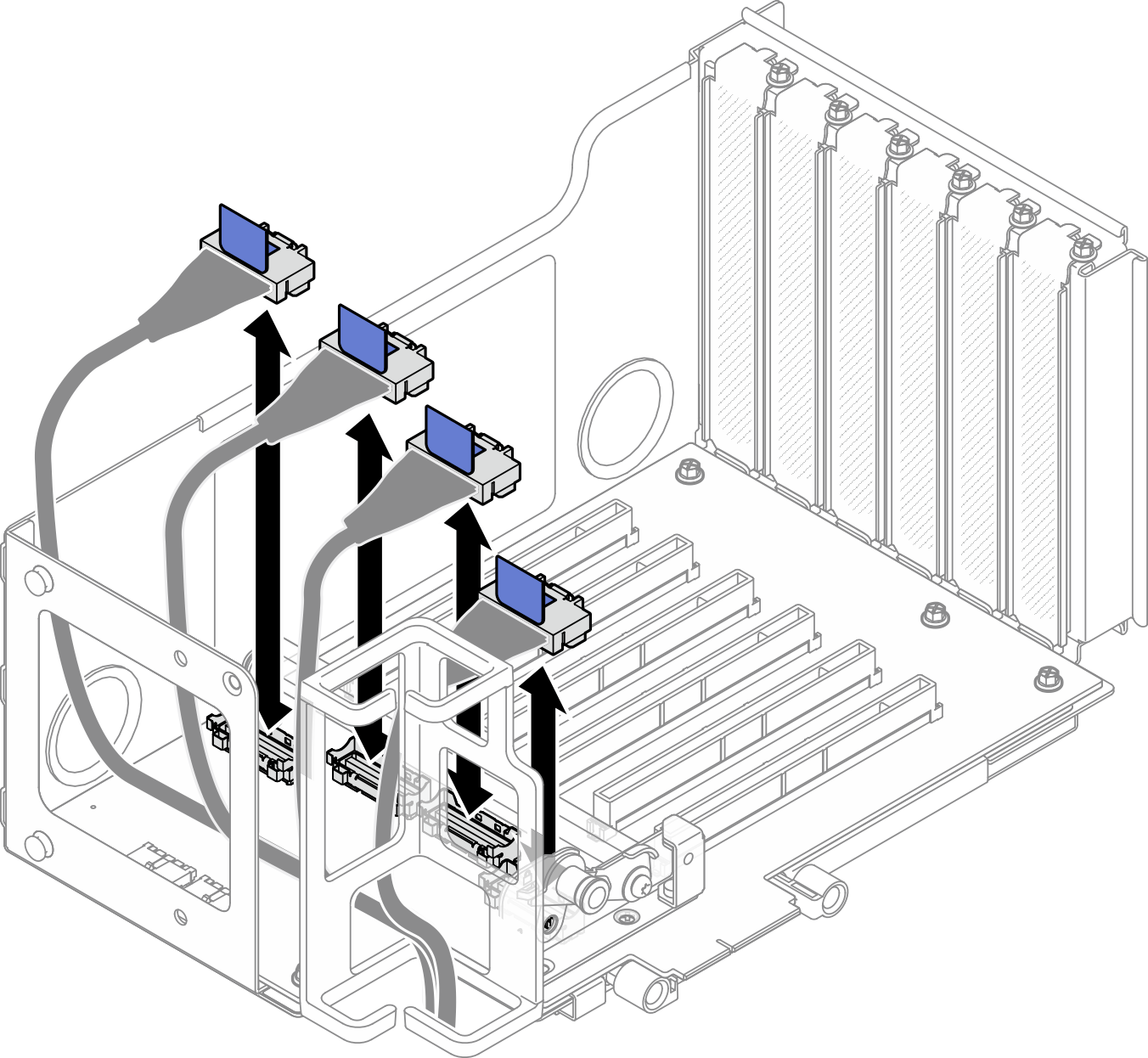

  10. Desconecte todos os cabos PCIe da parte interna da placa riser PCIe.
    Figura 5. Desconectando cabos PCIe do interior da placa riser

    Disconnecting PCIe cables from inside of riser

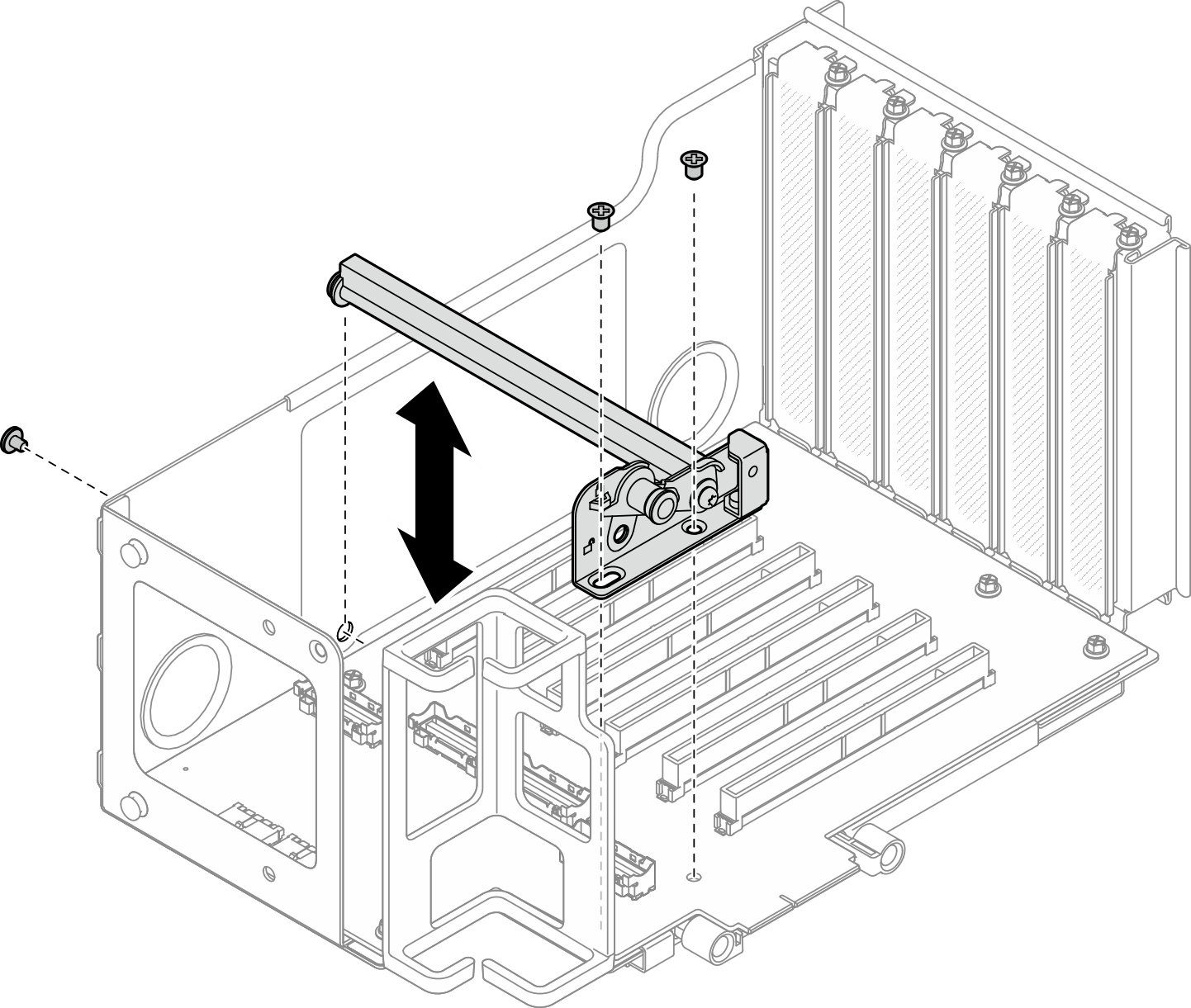

  11. Remova os três parafusos que prendem o retentor PCIe. Em seguida, remova o retentor PCIe.
    Figura 6. Removendo o retentor PCIe do compartimento da placa riser

    Removing PCIe retainer from riser cage

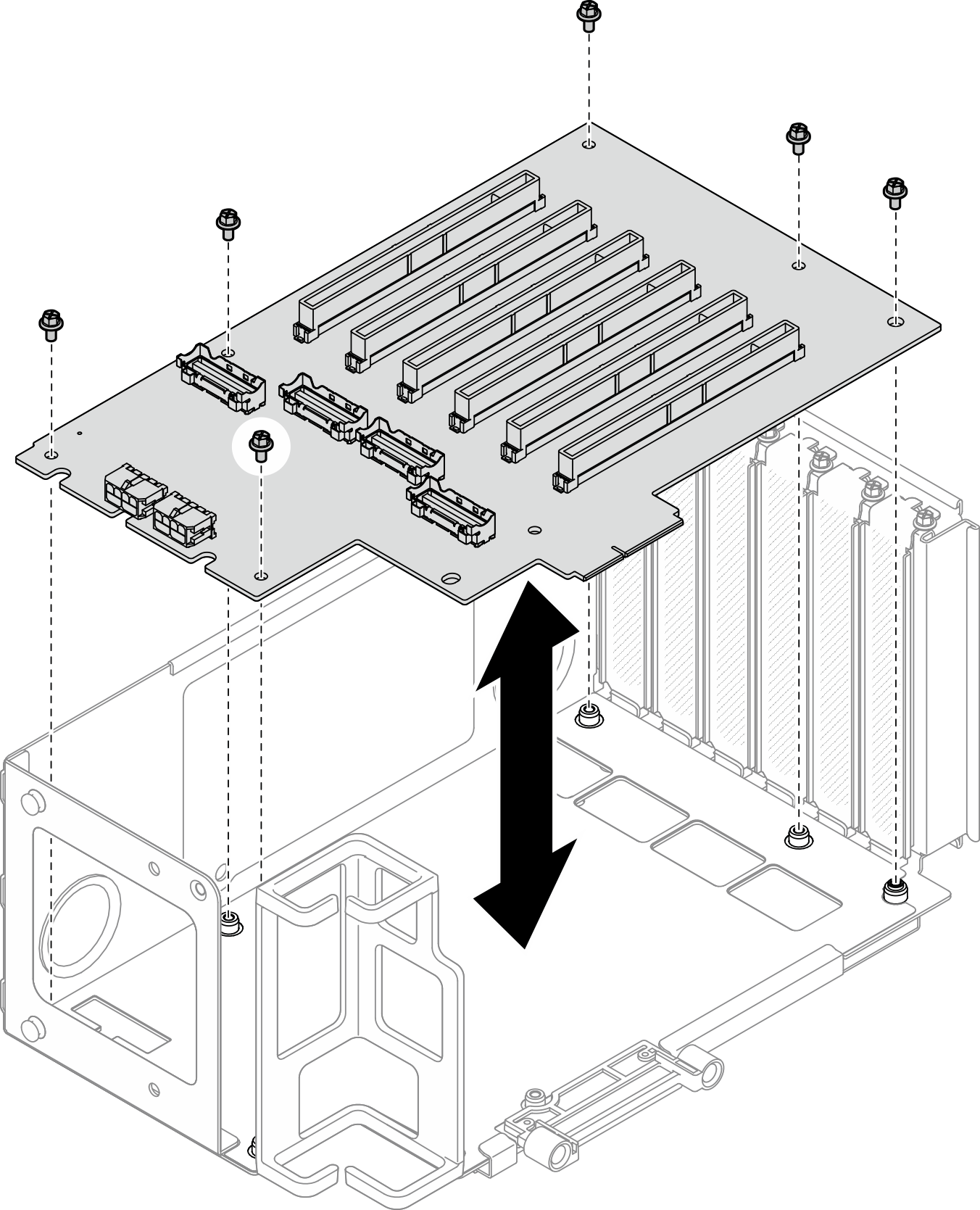

  12. Remova os seis parafusos que prendem a placa riser PCIe. Em seguida, remova o cartão da placa PCIe da gaiola da placa riser PCIe.

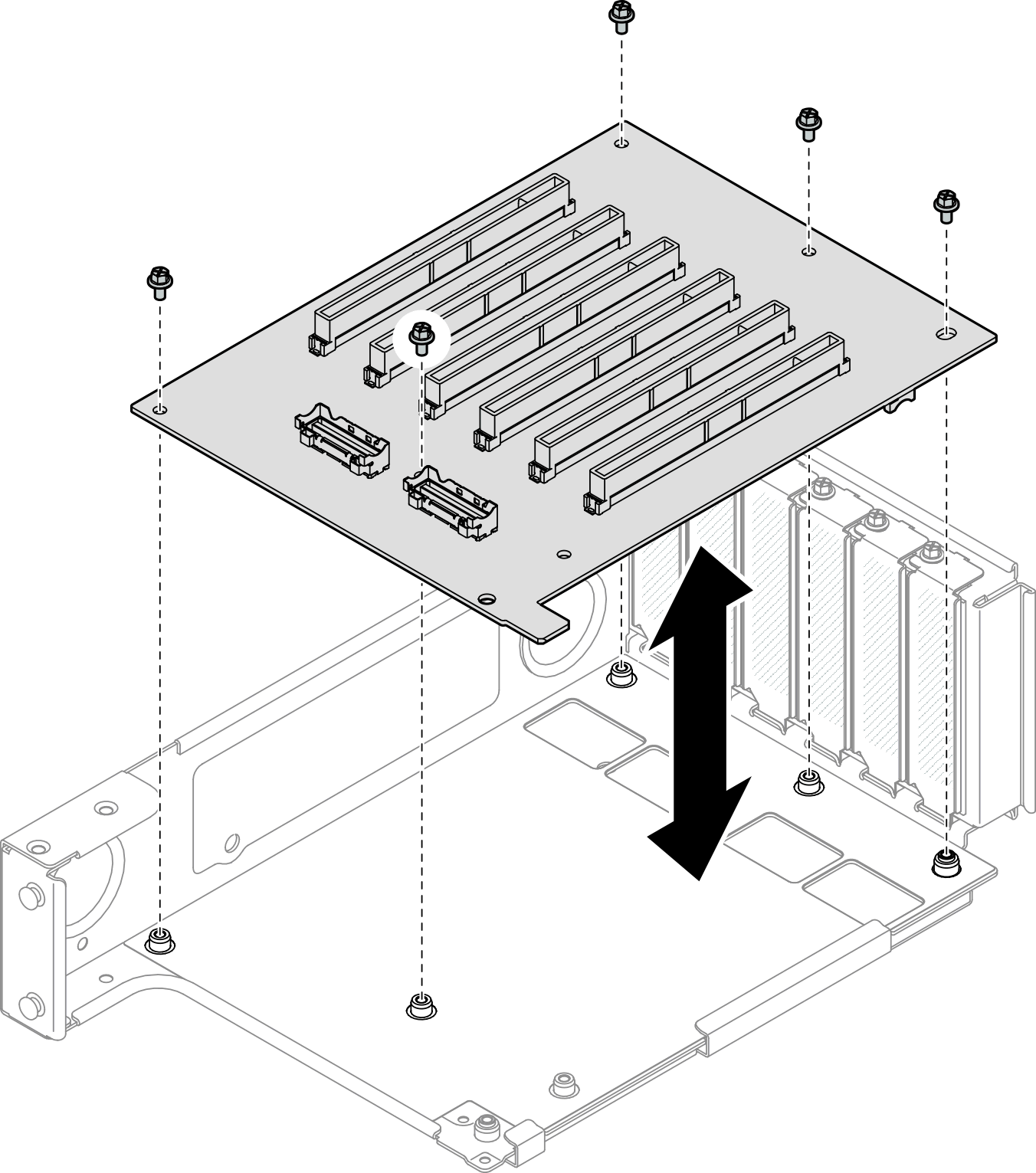

    Figura 7. Removendo a placa riser PCIe do compartimento da placa riser

    Removing PCIe riser card from riser cage
  13. Se necessário, remova o retentor do cabo da placa riser PCIe da gaiola da placa riser PCIe.
    Figura 8. Removendo o retentor do cabo do compartimento da placa riser

    Removing cable retainer from riser cage

Remover a placa riser HH de seis slots e o compartimento​

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Remova a barra transversal. Consulte Remover a barra transversal.
  5. Remova a placa riser PCIe. Consulte Remover a placa riser PCIe.
  6. Remova todos os adaptadores PCIe. Consulte Remover um adaptador PCIe.
  7. Remova os dois parafusos e a tampa.

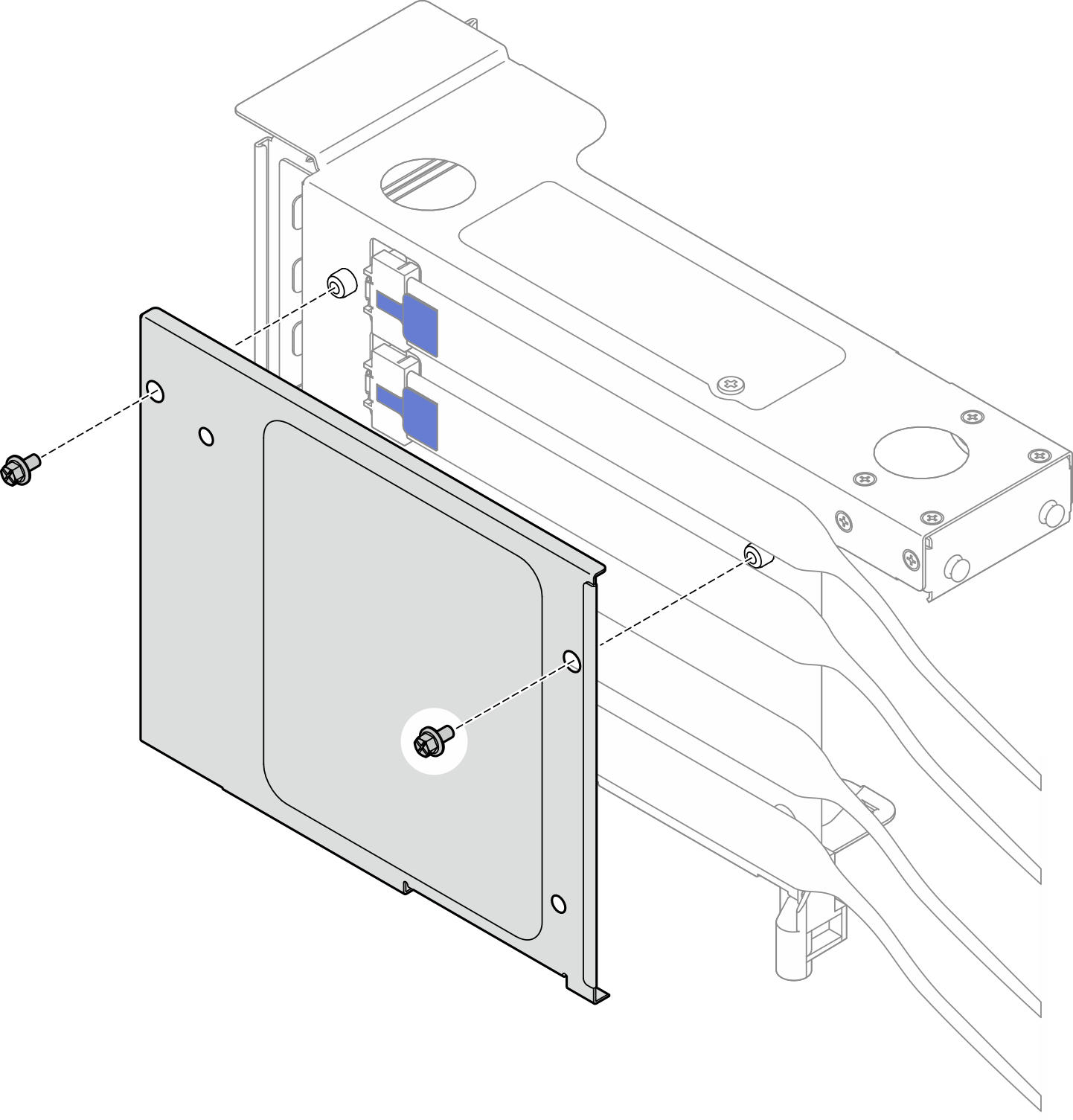

    Figura 9. Removendo a tampa do compartimento da placa riser

    Removing cover from riser cage
  8. Desconecte todos os cabos PCIe da parte externa da placa riser PCIe.
    Figura 10. Desconectando cabos PCIe do exterior da placa riser

    Disconnecting PCIe cables from outside of riser

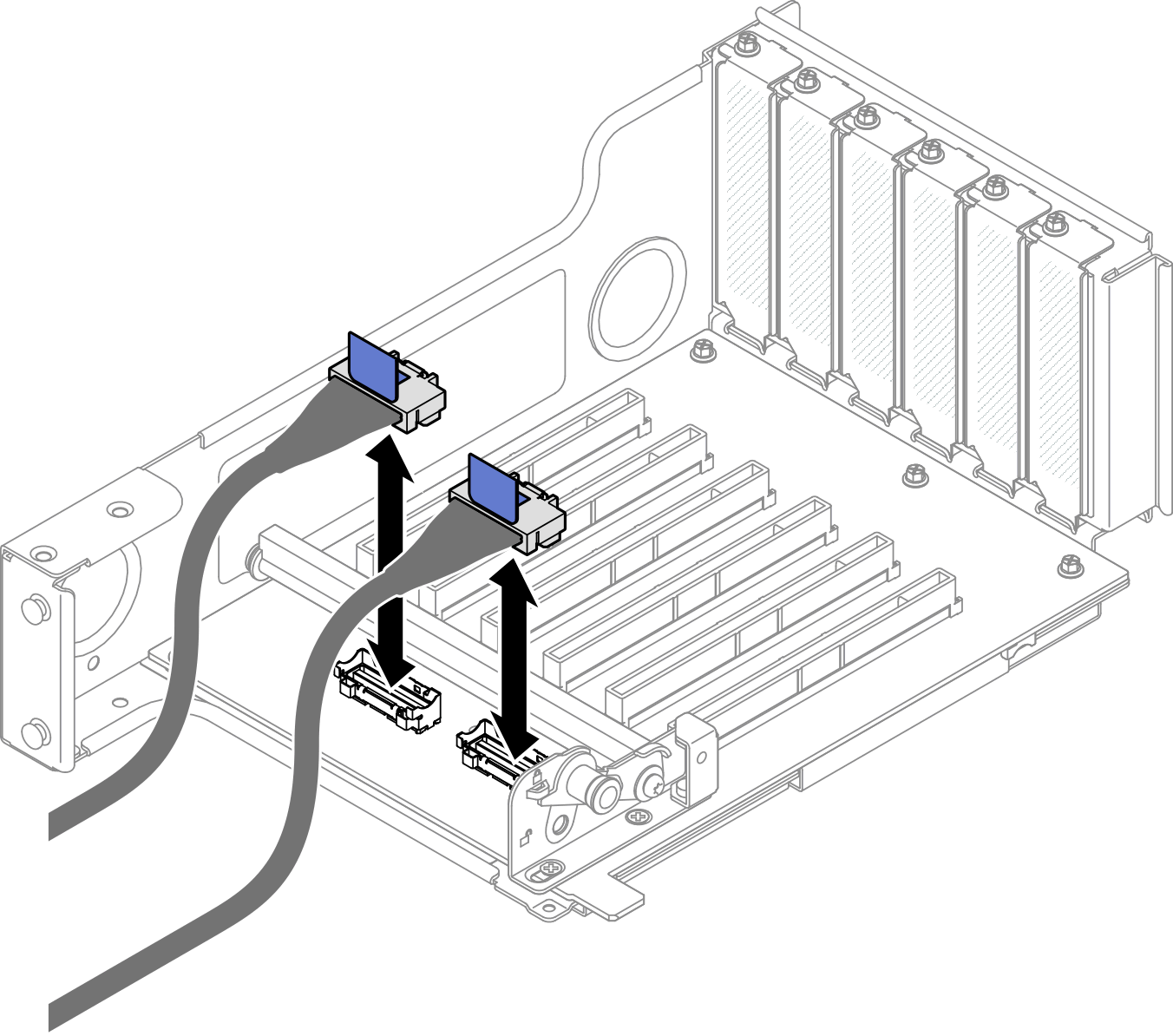

  9. Desconecte todos os cabos PCIe da parte interna da placa riser PCIe.
    Figura 11. Desconectando cabos PCIe do interior da placa riser

    Disconnecting PCIe cables from inside of riser

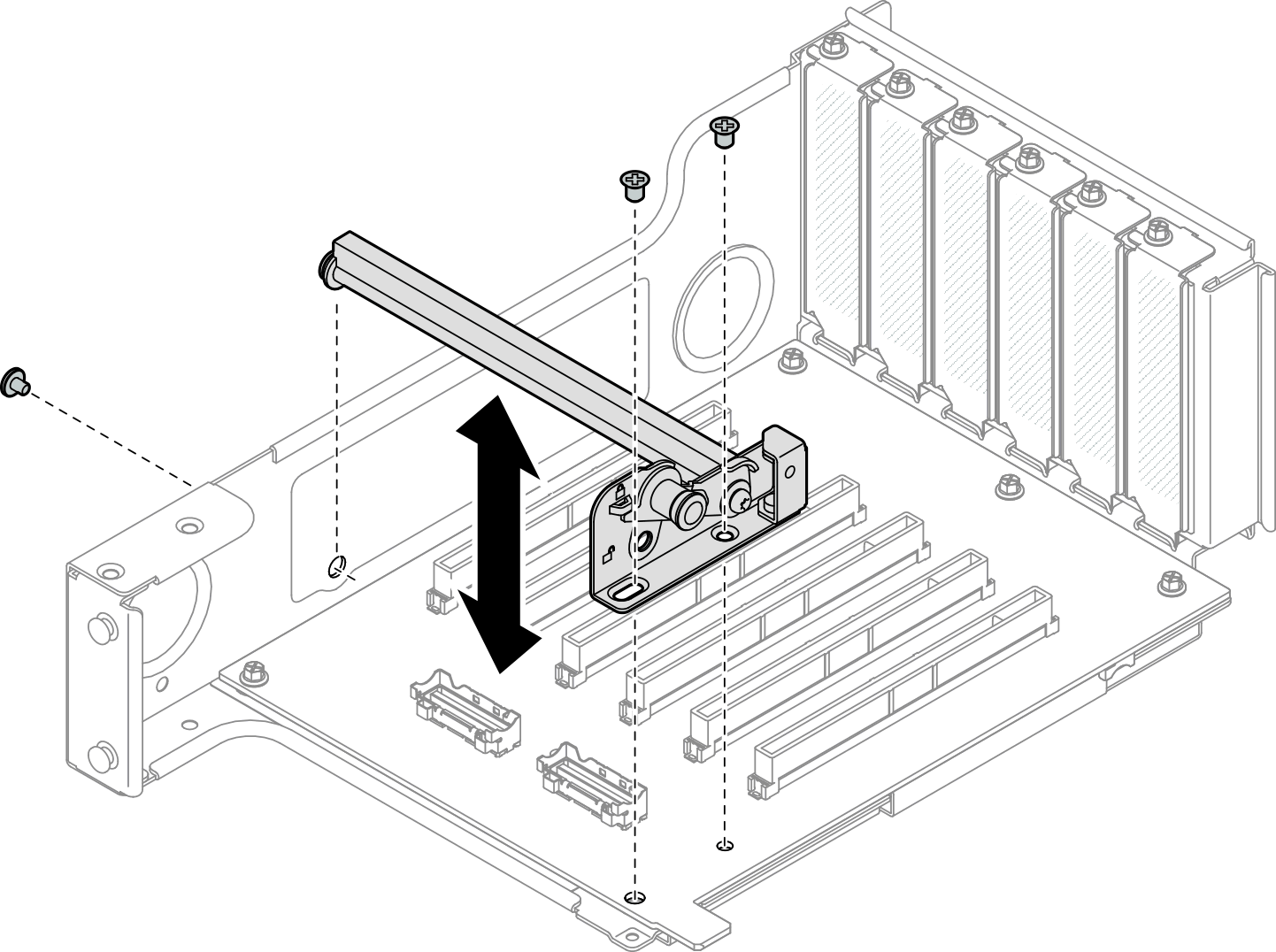

  10. Remova os três parafusos que prendem o retentor PCIe. Em seguida, remova o retentor PCIe.
    Figura 12. Removendo o retentor PCIe do compartimento da placa riser

    Removing PCIe retainer from riser cage
  11. Remova os cinco parafusos que prendem a placa riser PCIe. Em seguida, remova o cartão da placa PCIe da gaiola da placa riser PCIe.
    Figura 13. Removendo a placa riser PCIe do compartimento da placa riser

    Removing PCIe riser card from riser cage

Depois de concluir

  1. Se você estiver substituindo um compartimento de placa riser PCIe e reutilizando a placa riser PCIe, remova os respectivos extensores. Consulte Remover um extensor da placa riser PCIe.

  2. Instale uma unidade de substituição. Consulte Instalar uma placa riser PCIe e gaiola.

  3. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
