卸下 PCIe 转接卡和转接卡架

按照本节中的说明卸下 PCIe 转接卡和转接卡架。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

注
有关不同类型转接件的更多详细信息，请参阅后视图。
根据配置，按照以下相应的过程进行正确拆卸。

卸下双插槽 FH 转接卡和转接卡架​

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 卸下横杆。请参阅卸下横杆。
  5. 卸下 PCIe 转接件。请参阅卸下 PCIe 转接件。
  6. 卸下所有 PCIe 适配器。请参阅卸下 PCIe 适配器。

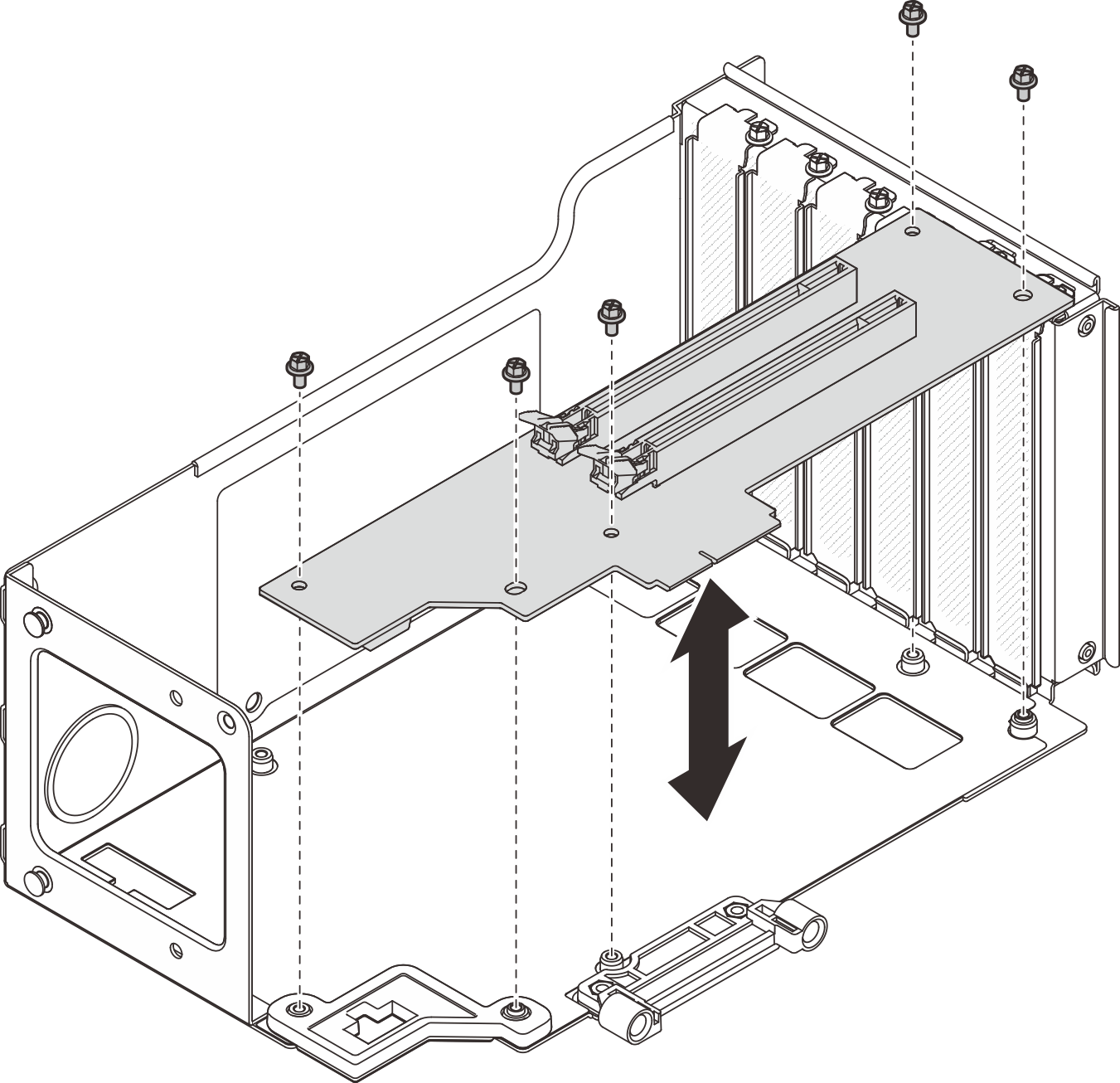

  7. 卸下固定 PCIe 转接卡的五颗螺钉；然后，从 PCIe 转接卡架上卸下 PCIe 转接卡。
    图 1. 从转接卡架上卸下 PCIe 转接卡

    Removing PCIe riser card from riser cage

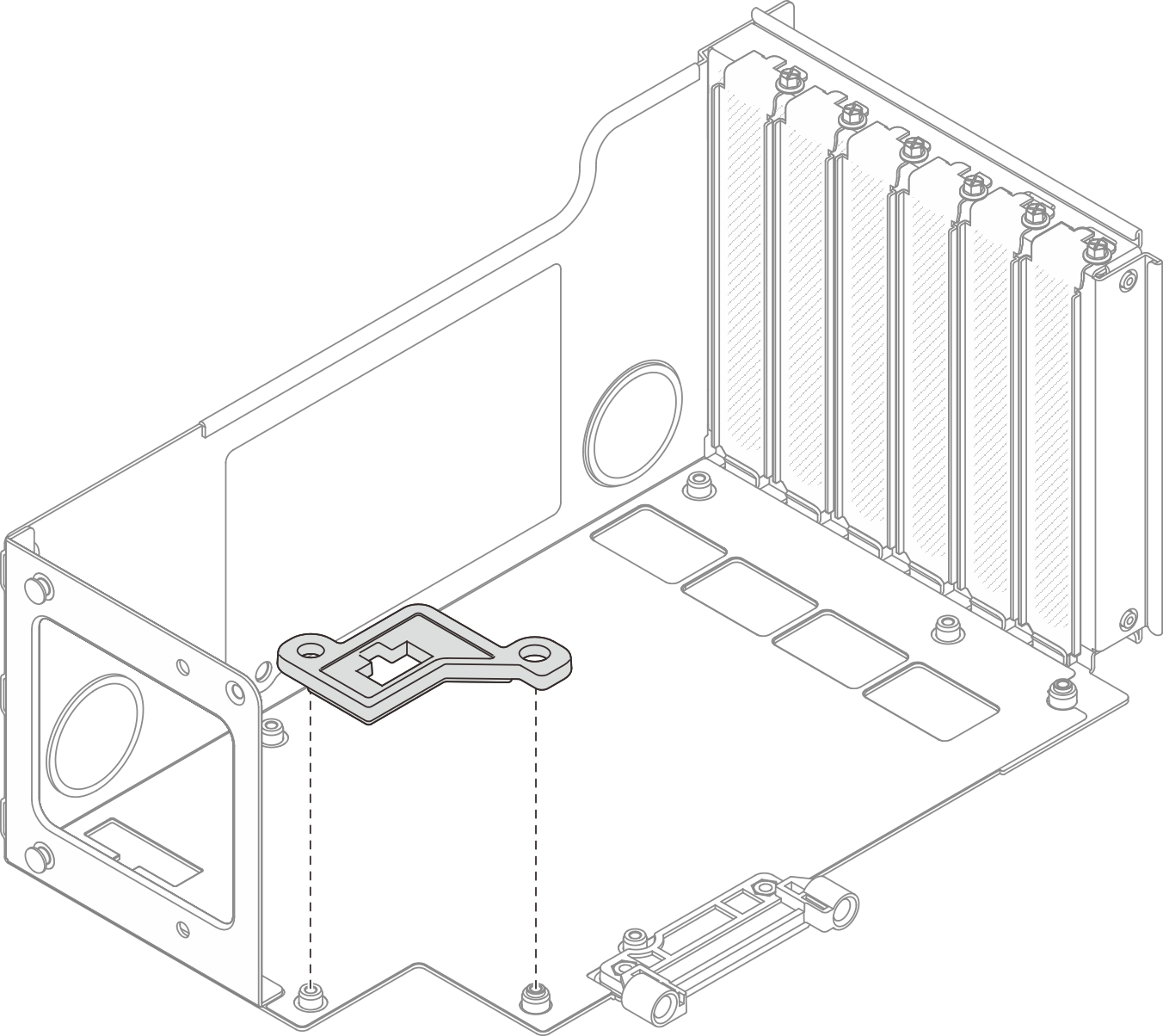

  8. 如有必要，请从 PCIe 转接件架中卸下接口导销。
    图 2. 从转接件架上卸下接口导销

    Removing connector guide from riser cage

卸下六插槽 FH 转接卡和转接卡架​

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 卸下横杆。请参阅卸下横杆。
  5. 卸下 PCIe 转接件。请参阅卸下 PCIe 转接件。
  6. 卸下所有 PCIe 适配器。请参阅卸下 PCIe 适配器。
  7. 如果安装了 M.2 硬盘仓组合件，请将其卸下。卸下背面 M.2 硬盘仓和背板。

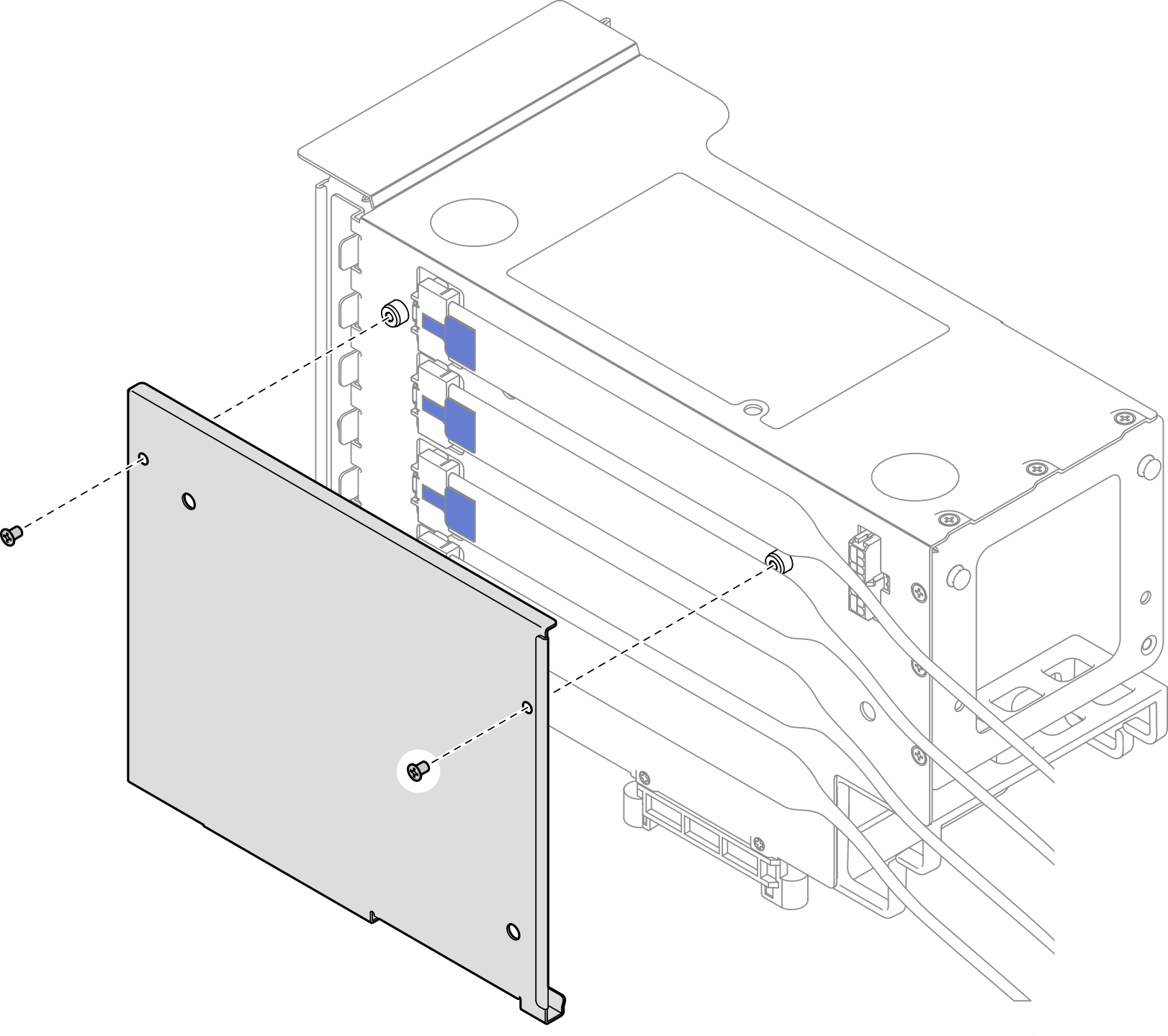

  8. 从转接件架外盖上卸下两颗螺钉。
    图 3. 从转接件架上卸下外盖

    Removing cover from riser cage

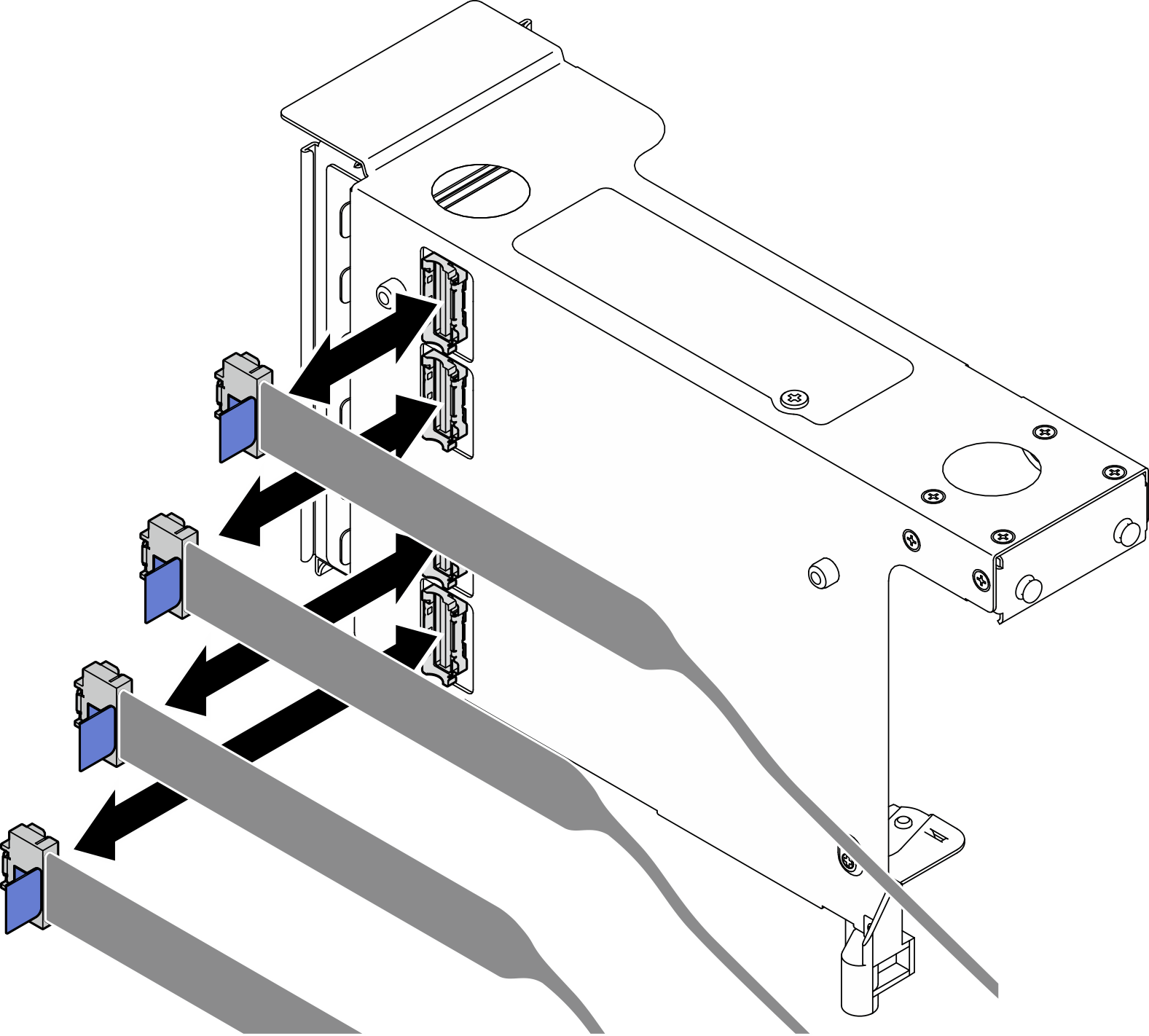

  9. 从 PCIe 转接件外部拔下所有 PCIe 线缆。
    图 4. 从转接件外部拔下 PCIe 线缆

    Disconnecting PCIe cables from outside of riser

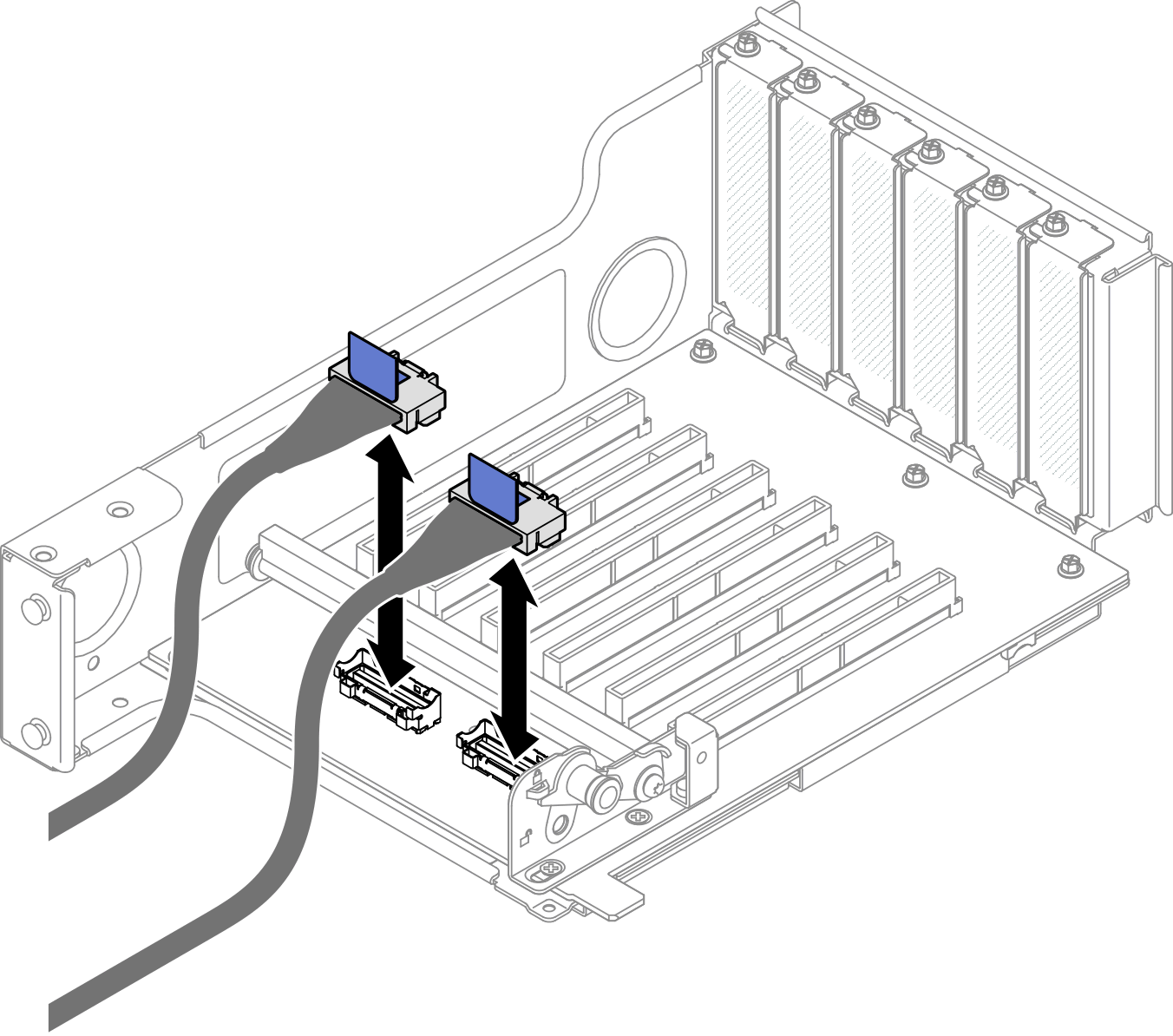

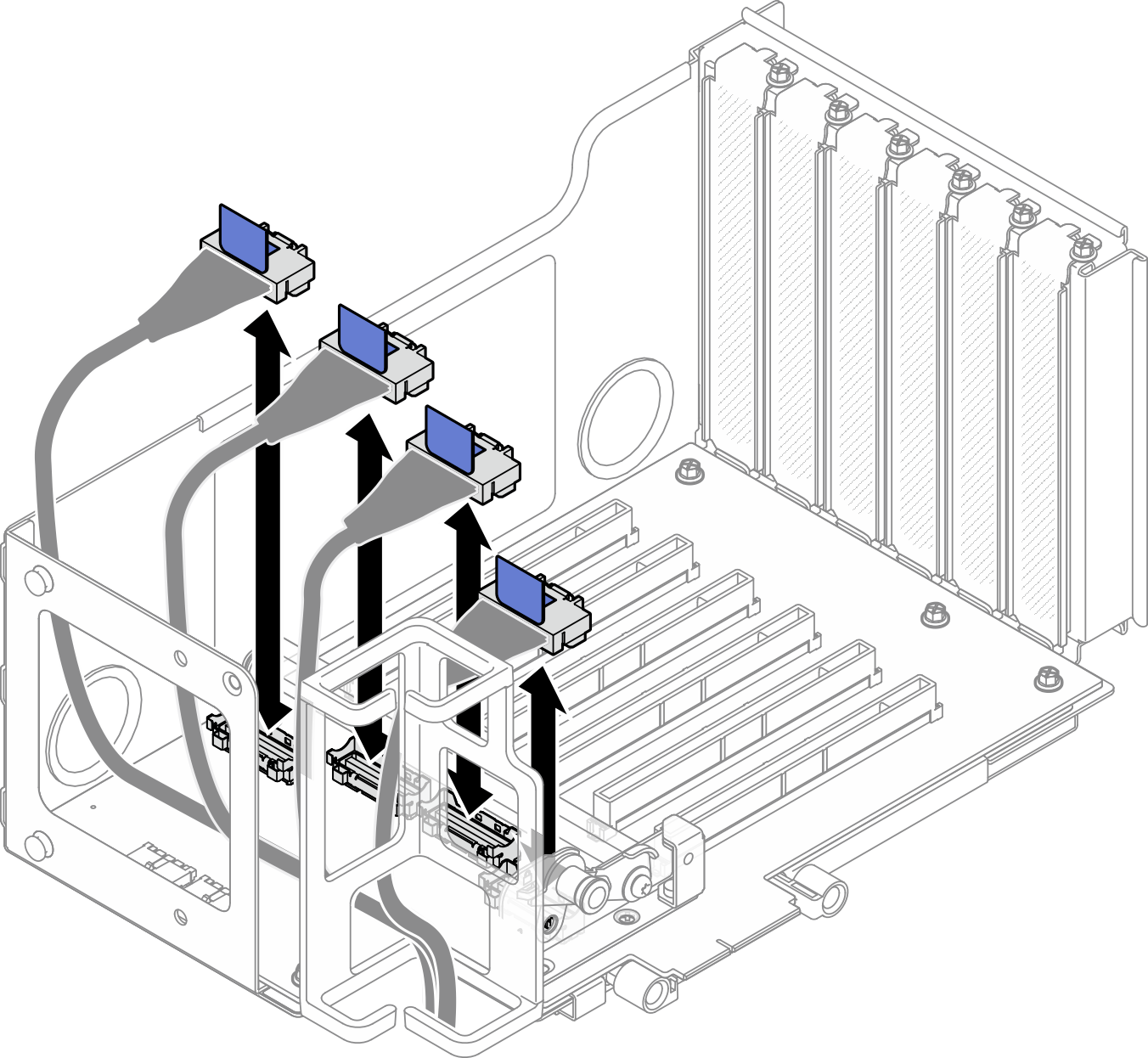

  10. 从 PCIe 转接件内部拔下所有 PCIe 线缆。
    图 5. 从转接件内部拔下 PCIe 线缆

    Disconnecting PCIe cables from inside of riser

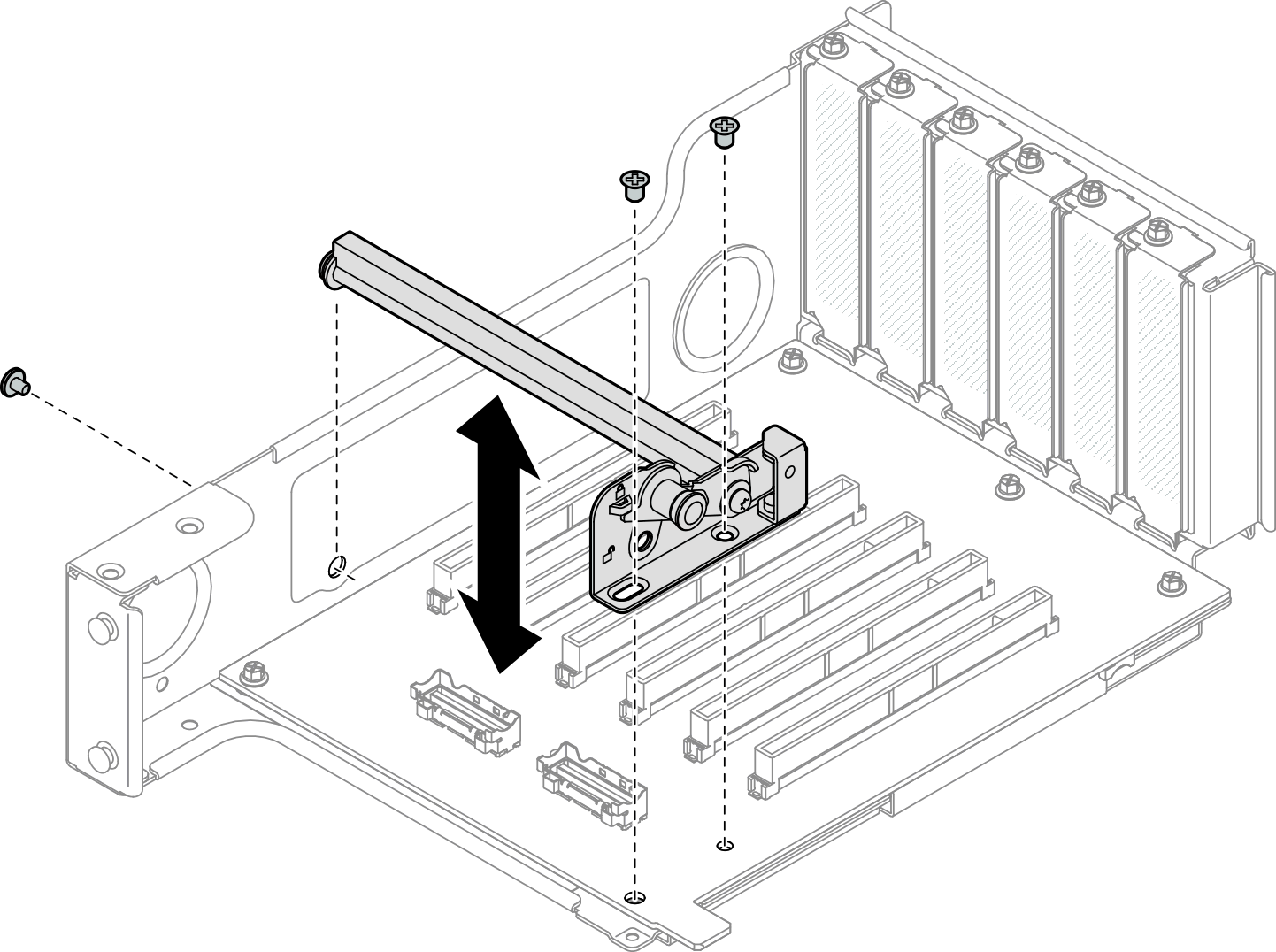

  11. 卸下固定 PCIe 固定器的三颗螺钉；然后卸下 PCIe 固定器。
    图 6. 从转接件架上卸下 PCIe 固定器

    Removing PCIe retainer from riser cage

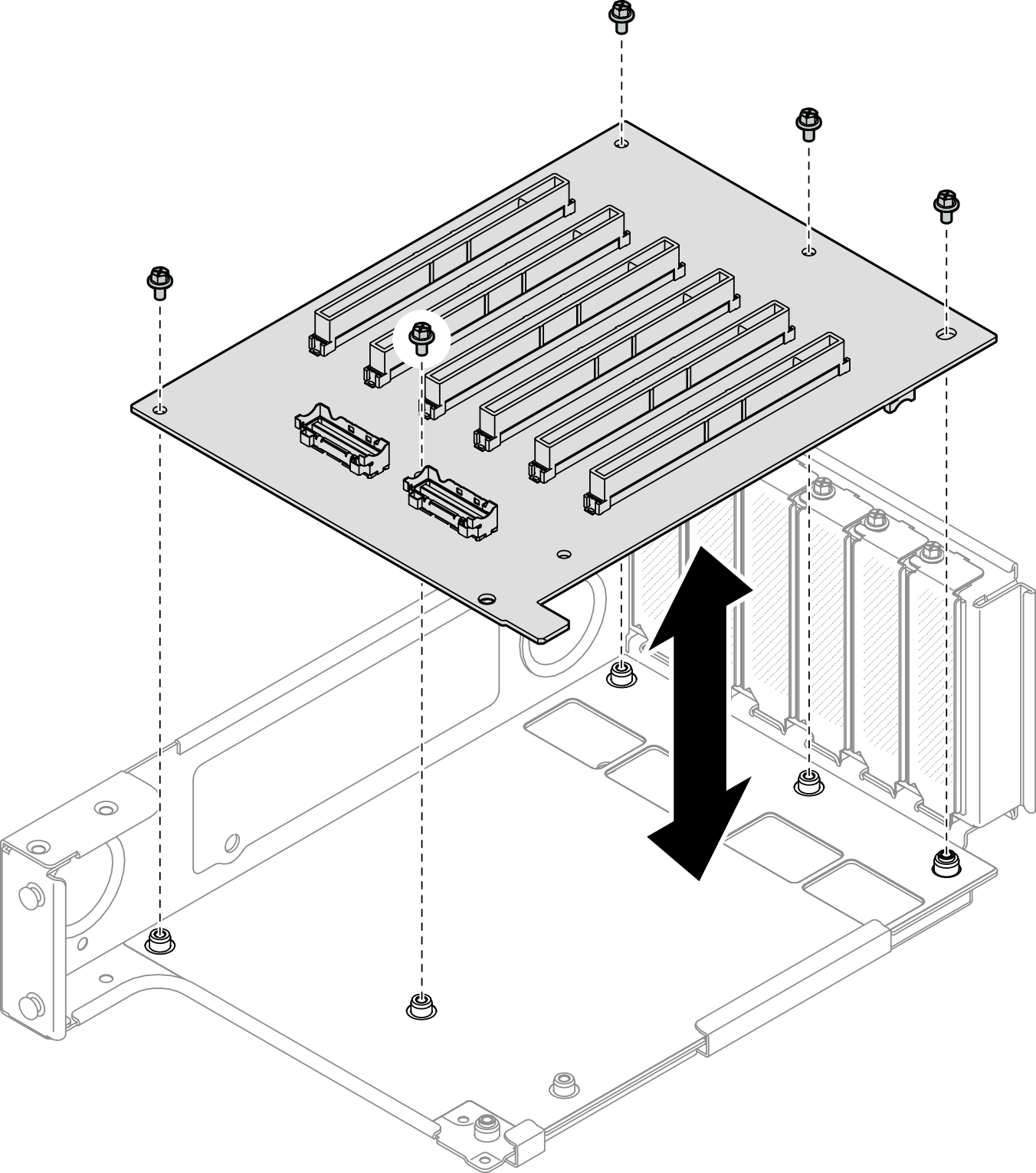

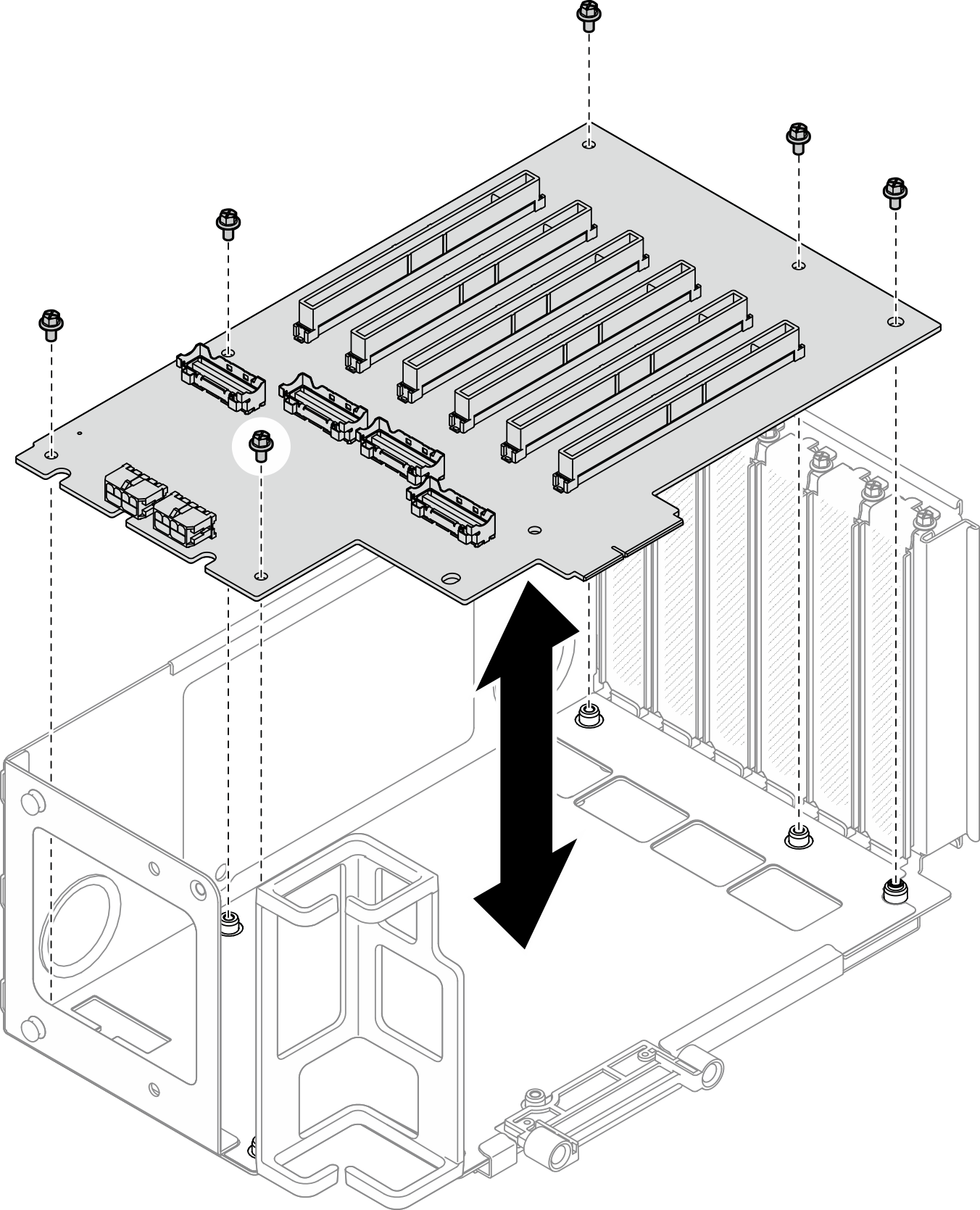

  12. 卸下固定 PCIe 转接卡的六颗螺钉；然后，从 PCIe 转接卡架上卸下 PCIe 转接卡。
    图 7. 从转接卡架上卸下 PCIe 转接卡

    Removing PCIe riser card from riser cage
  13. 如有必要，请从 PCIe 转接件架上卸下 PCIe 转接件线缆固定器。
    图 8. 从转接件架上卸下线缆固定器

    Removing cable retainer from riser cage

卸下六插槽 HH 转接卡和转接卡架​

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 卸下横杆。请参阅卸下横杆。
  5. 卸下 PCIe 转接件。请参阅卸下 PCIe 转接件。
  6. 卸下所有 PCIe 适配器。请参阅卸下 PCIe 适配器。

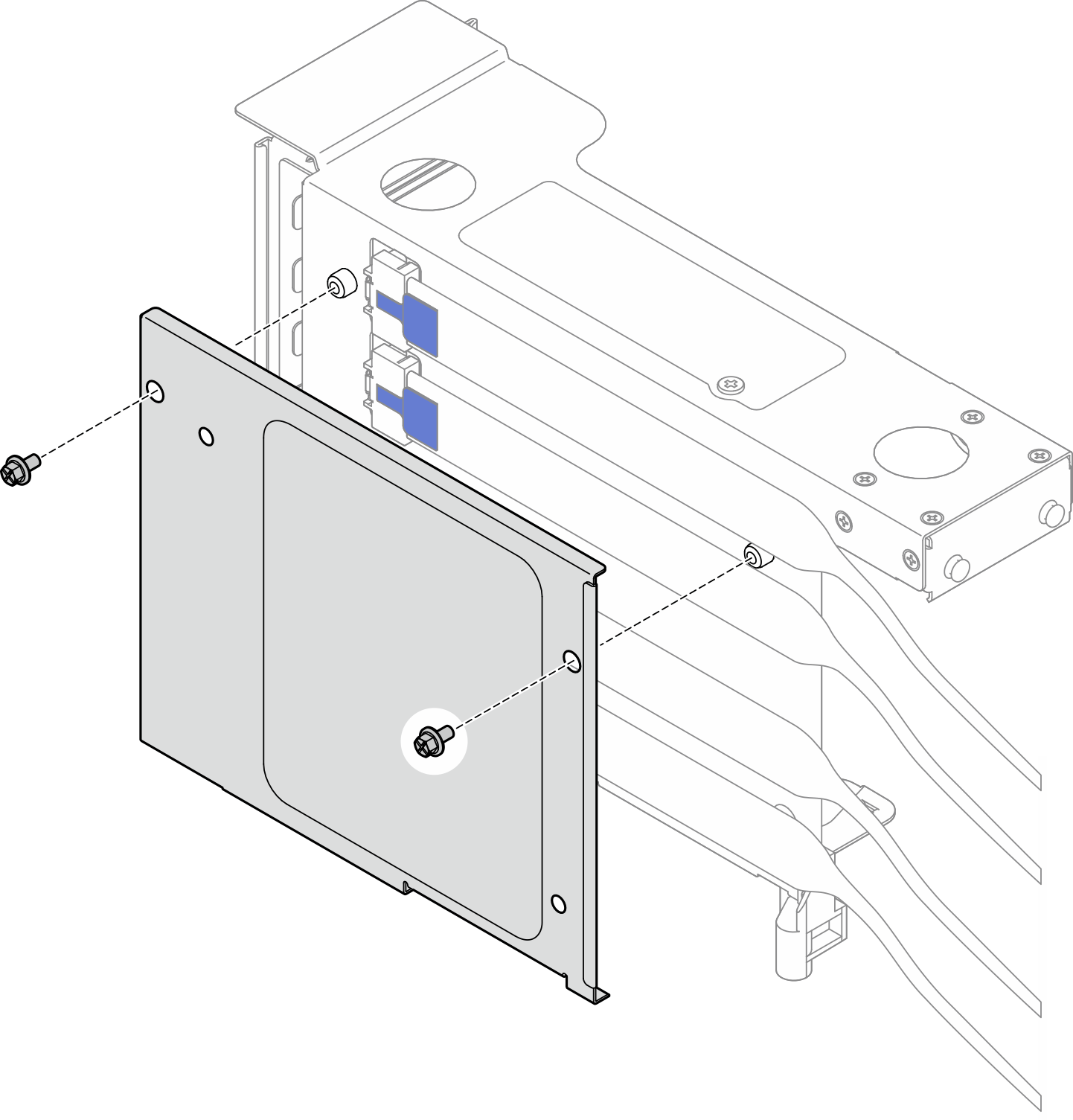

  7. 卸下两颗螺钉和外盖。
    图 9. 从转接件架上卸下外盖

    Removing cover from riser cage

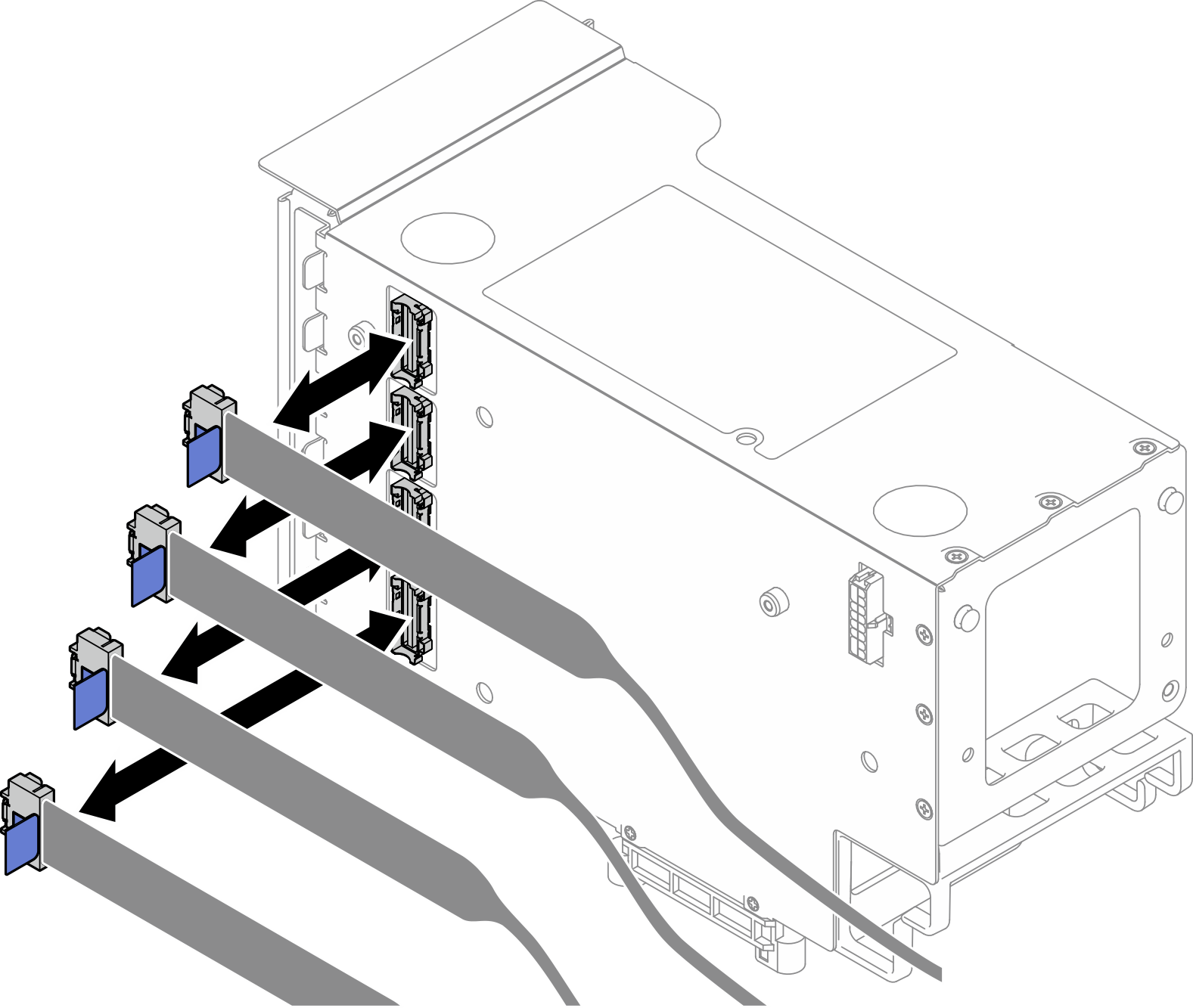

  8. 从 PCIe 转接件外部拔下所有 PCIe 线缆。
    图 10. 从转接件外部拔下 PCIe 线缆

    Disconnecting PCIe cables from outside of riser
  9. 从 PCIe 转接件内部拔下所有 PCIe 线缆。
    图 11. 从转接件内部拔下 PCIe 线缆

    Disconnecting PCIe cables from inside of riser

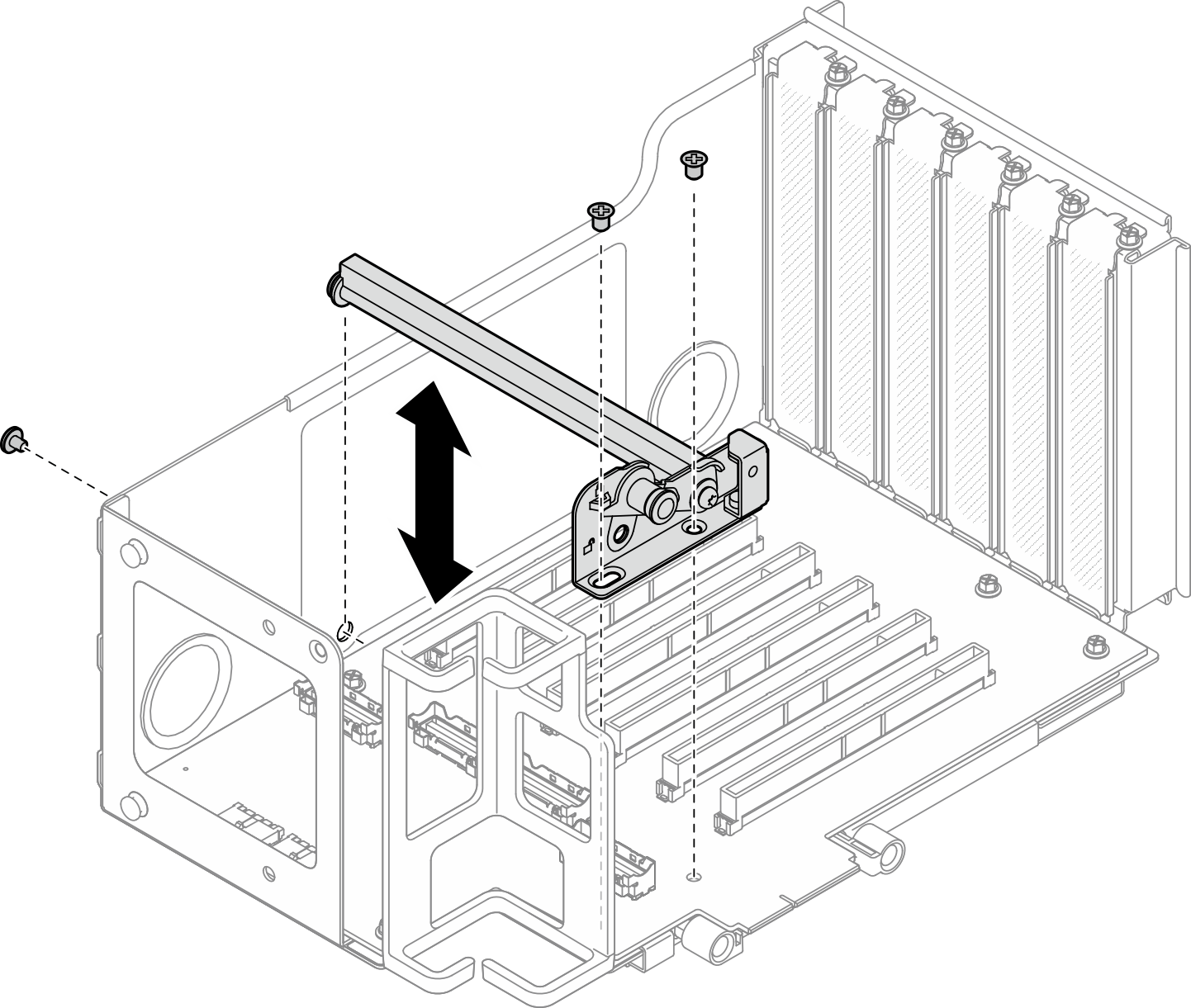

  10. 卸下固定 PCIe 固定器的三颗螺钉；然后卸下 PCIe 固定器。
    图 12. 从转接件架上卸下 PCIe 固定器

    Removing PCIe retainer from riser cage
  11. 卸下固定 PCIe 转接卡的五颗螺钉；然后，从 PCIe 转接卡架上卸下 PCIe 转接卡。
    图 13. 从转接卡架上卸下 PCIe 转接卡

    Removing PCIe riser card from riser cage

完成之后

  1. 如果要更换 PCIe 转接卡架并重复利用 PCIe 转接卡，请卸下 PCIe 转接卡扩展器。请参阅卸下 PCIe 转接件扩展器。

  2. 安装替换单元。请参阅安装 PCIe 转接卡和转接卡架。

  3. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
