安装 PCIe 转接卡和转接卡架

按照本节中的说明安装 PCIe 转接卡和转接卡架。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

注

根据配置，按照以下相应的过程进行正确拆卸。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

安装双插槽 FH 转接卡和转接卡架

过程

如有必要，请安装 PCIe 转接件扩展器。请参阅安装 PCIe 转接件扩展器。
如有必要，对齐接口导销并将其安装到 PCIe 转接件架中。
图 1. 将接口导销安装到转接件架上
将 PCIe 转接卡上的螺钉孔与 PCIe 转接卡架上的螺钉孔对齐；然后，安装五颗螺钉以固定 PCIe 转接卡。
图 2. 将 PCIe 转接卡安装到转接卡架上

过程

如有必要，请安装 PCIe 转接件扩展器。请参阅安装 PCIe 转接件扩展器。
如有必要，对齐线缆固定器并将其安装到 PCIe 转接件架中。
图 3. 将线缆固定器安装到转接件架上
将 PCIe 转接卡上的螺钉孔与 PCIe 转接卡架上的螺钉孔对齐；然后，安装六颗螺钉以固定 PCIe 转接卡。
图 4. 将 PCIe 转接卡安装到转接卡架上
将 PCIe 固定器安装到 PCIe 转接件架中；然后，安装三颗螺钉以固定 PCIe 固定器。
图 5. 将 PCIe 固定器安装到转接件架上
将转接卡线缆连接到 PCIe 转接卡内部的相应接口。
图 6. 将 PCIe 转接件线缆连接到转接件内部
如下所示将 PCIe 转接件线缆穿过线缆固定器。

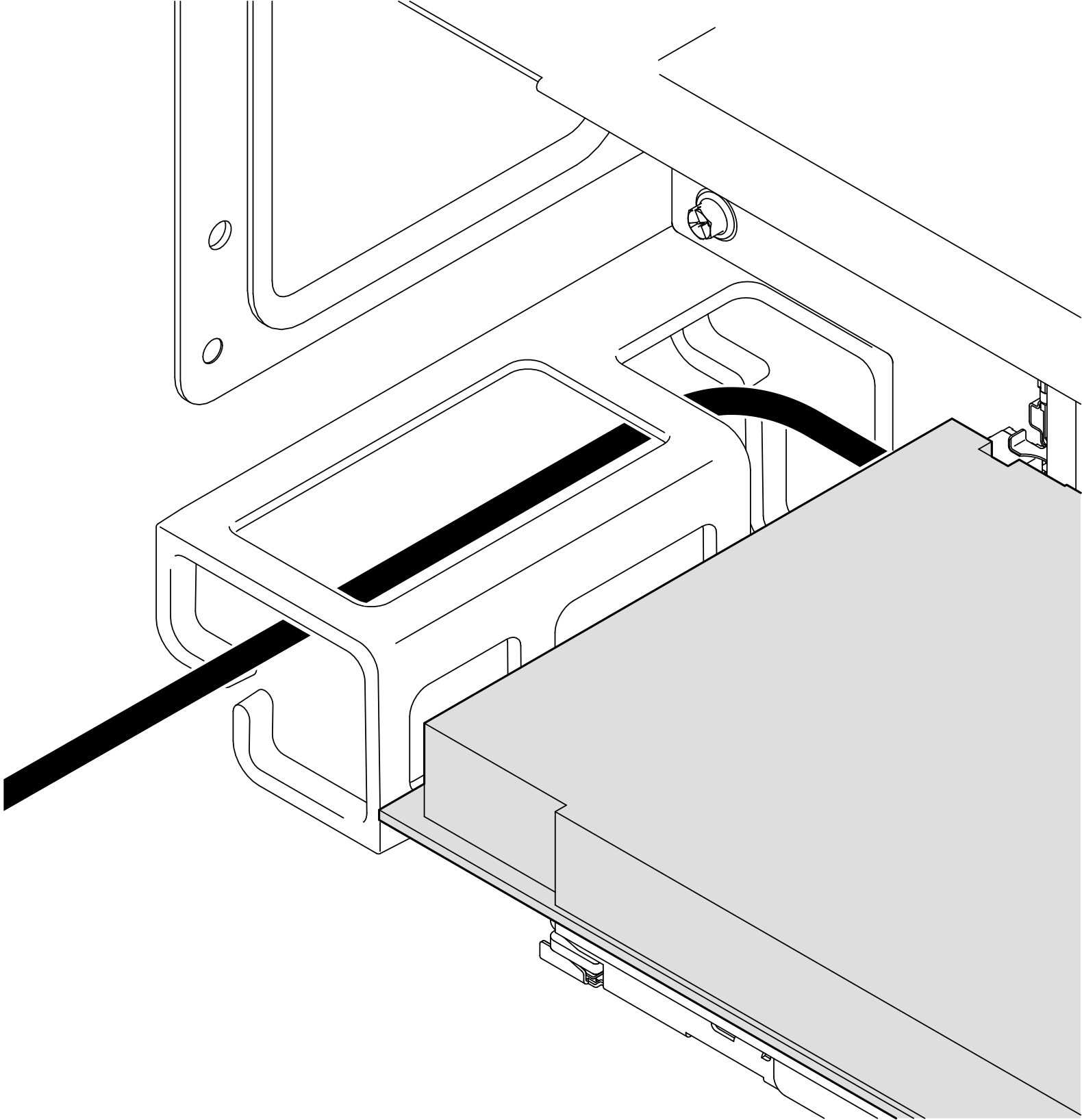

PCIe 转接件 3 中的线缆布放

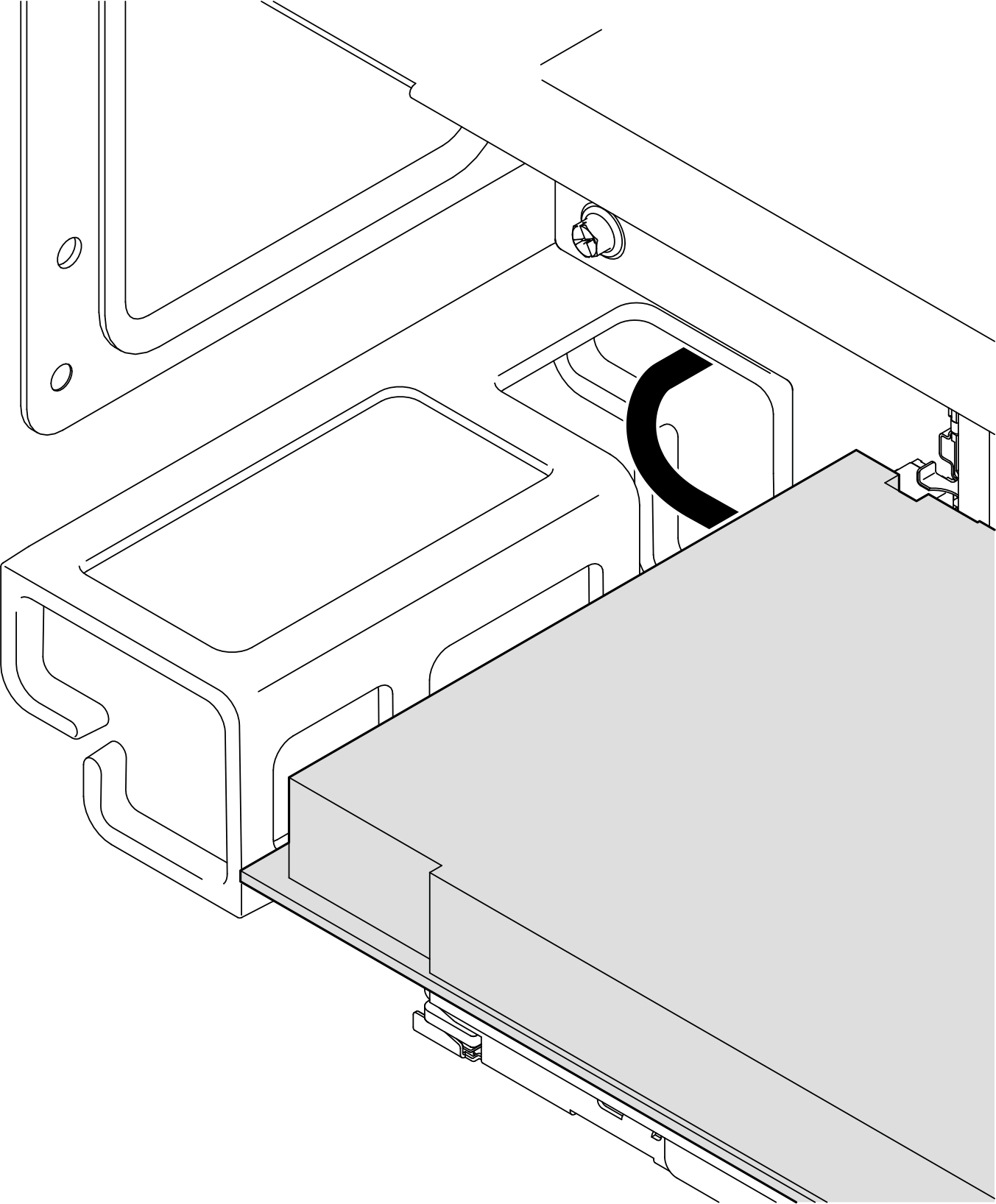

PCIe 转接件 1 中的线缆布放
如有必要，请卸下两颗螺钉和外盖。
图 7. 从转接件架上卸下外盖
将转接件线缆连接到 PCIe 转接件外部的相应接口。
图 8. 将 PCIe 转接件线缆连接到转接件外部

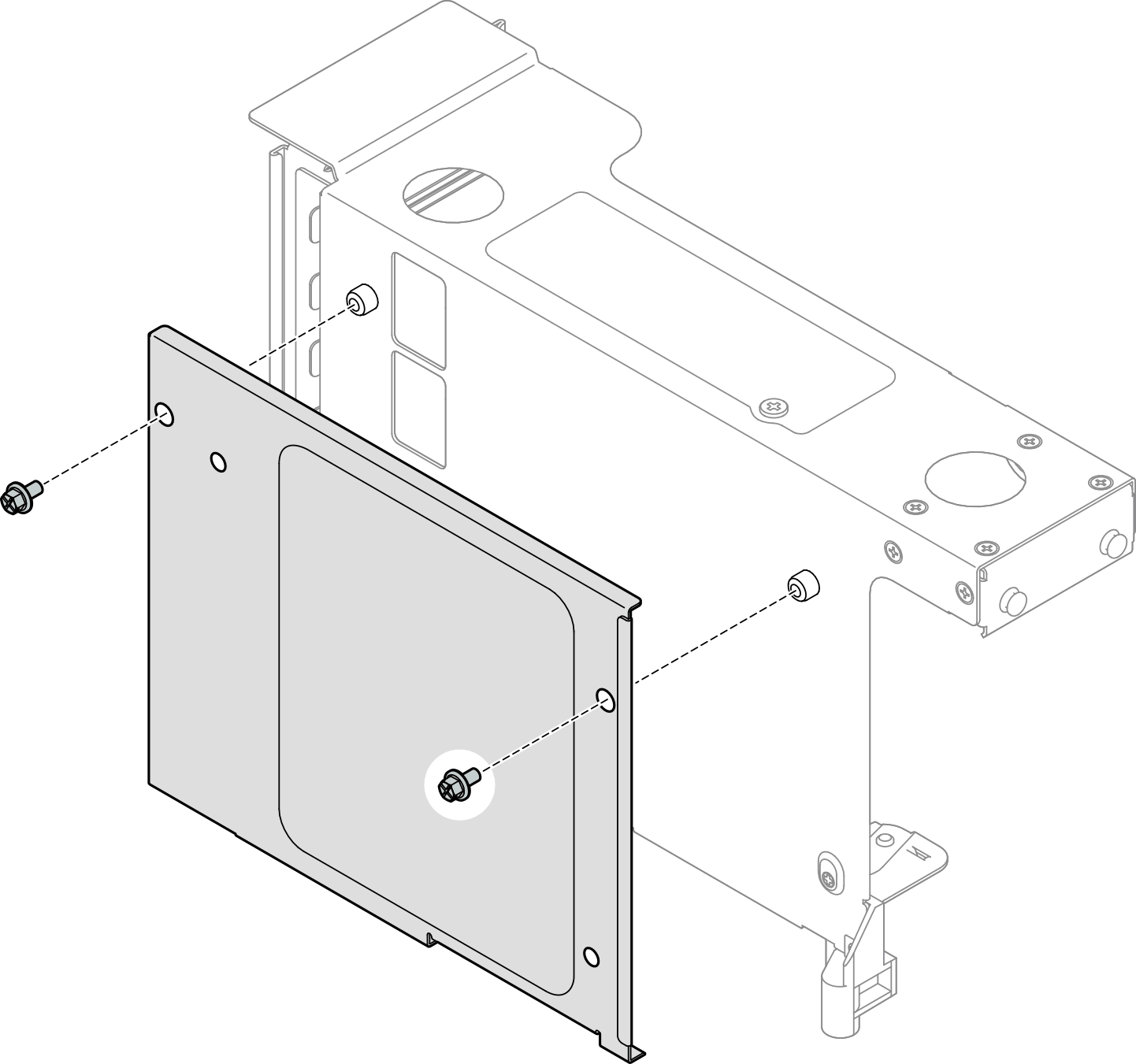

将外盖安装到 PCIe 转接件架上；然后，安装两颗螺钉以固定外盖。
图 9. 将外盖安装到转接件架上

过程

如有必要，请安装 PCIe 转接件扩展器。请参阅安装 PCIe 转接件扩展器。
将 PCIe 转接卡上的螺钉孔与 PCIe 转接卡架上的螺钉孔对齐；然后，安装五颗螺钉以固定 PCIe 转接卡。
图 10. 将 PCIe 转接卡安装到转接卡架上
将 PCIe 固定器安装到 PCIe 转接件架中；然后，安装三颗螺钉以固定 PCIe 固定器。
图 11. 将 PCIe 固定器安装到转接件架上
将 PCIe 转接件线缆连接到 PCIe 转接件内部的相应接口。
图 12. 将 PCIe 转接件线缆连接到转接件内部
如有必要，请卸下两颗螺钉和外盖。
图 13. 从转接件架上卸下外盖
将 PCIe 转接件线缆连接到 PCIe 转接件外部的相应接口。
图 14. 将 PCIe 转接件线缆连接到转接件外部

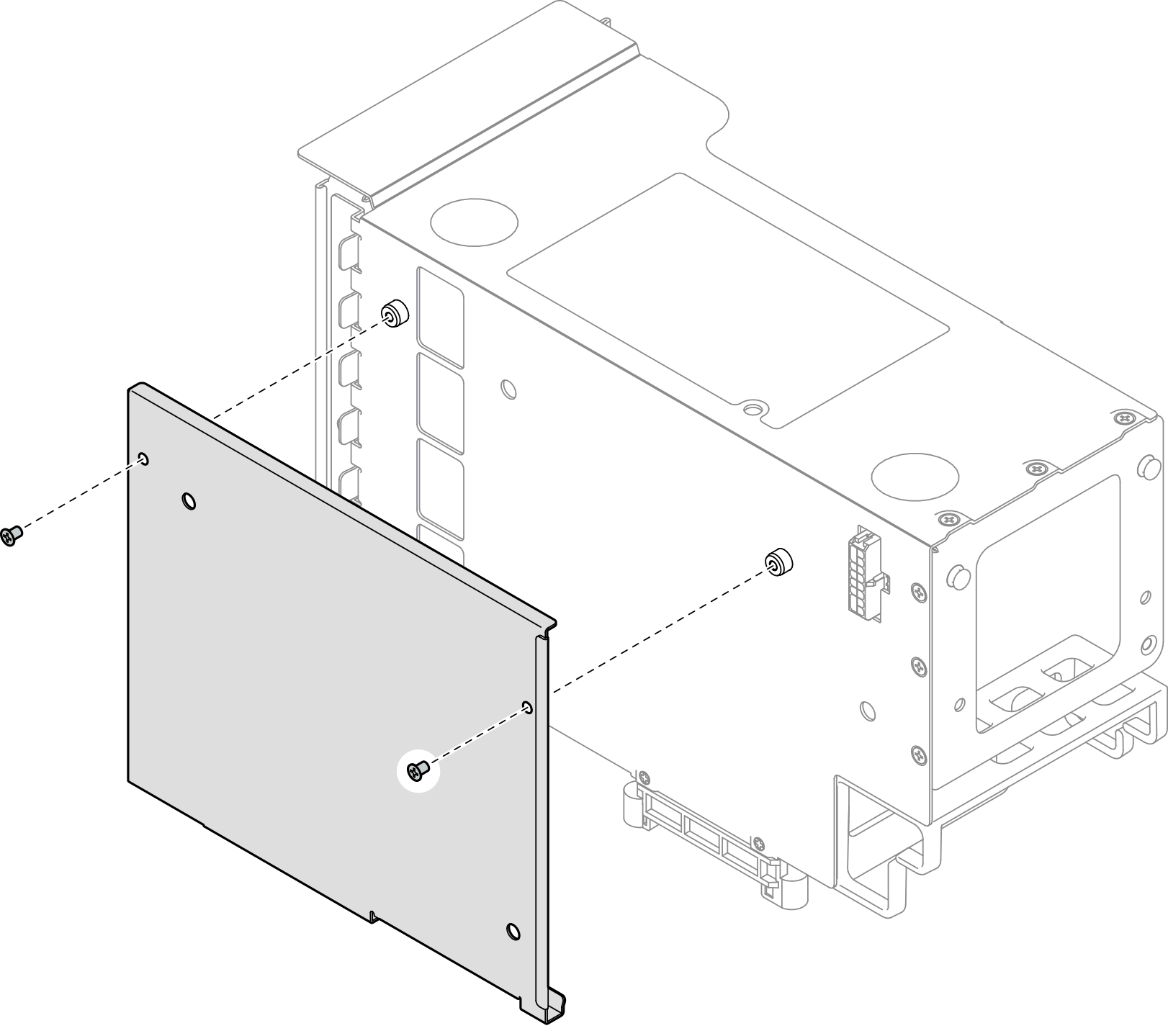

将外盖安装到 PCIe 转接件架上；然后，安装两颗螺钉以固定外盖。
图 15. 将外盖安装到转接件架上
