Installation d’une carte mezzanine et d’un boîtier PCIe

Procédure

1. Si nécessaire, installez les extensions pour bloc mezzanine PCIe. Voir Installation d’une extension de carte mezzanine PCIe.
2. Si nécessaire, alignez et installez le guide du connecteur dans le boîtier de bloc mezzanine PCIe.

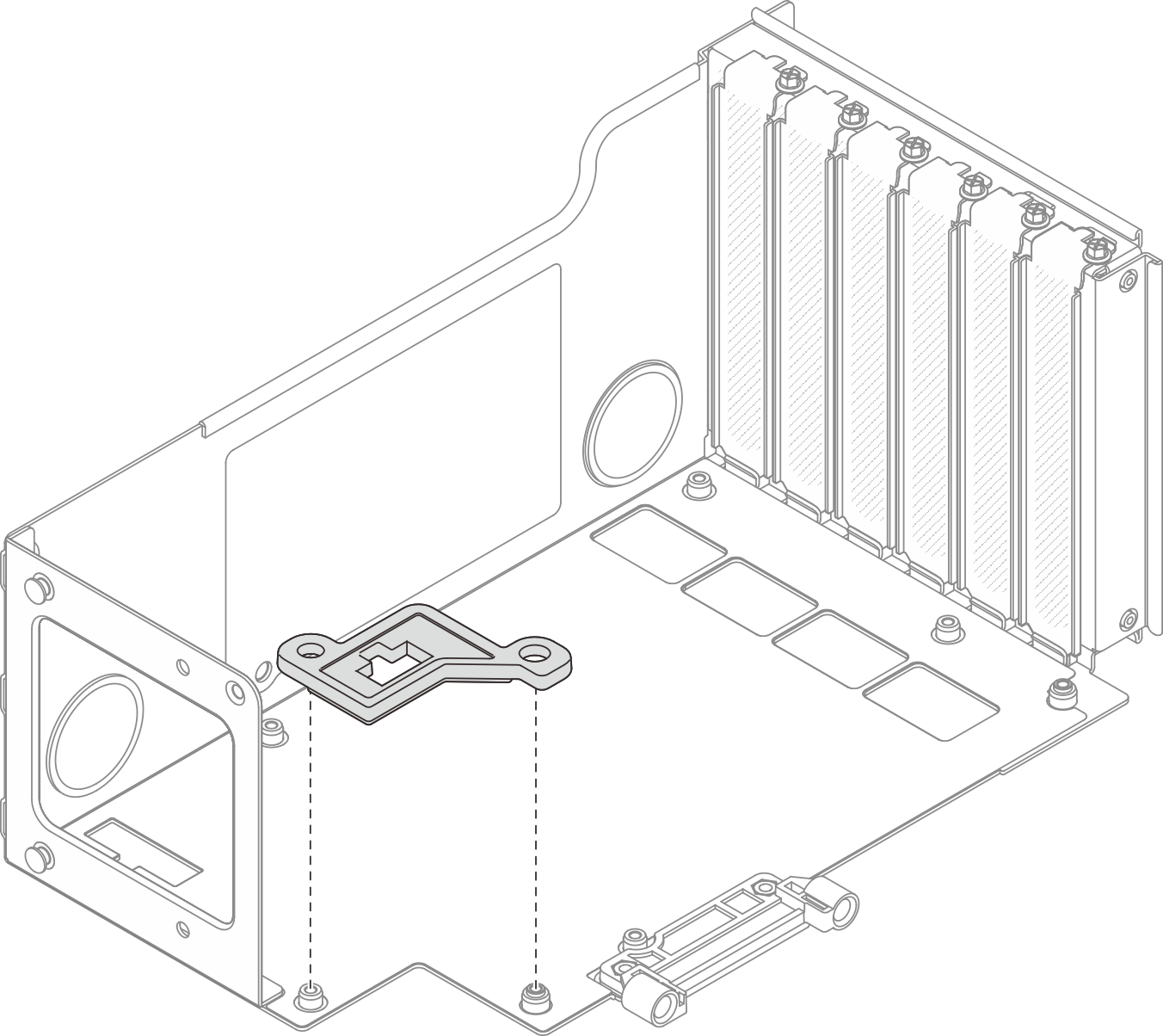

   Figure 1. Installation du guide de connecteur sur le boîtier de carte mezzanine




3. Alignez les trous de vis de la carte mezzanine PCIe avec les trous de vis du boîtier de bloc mezzanine PCIe. Ensuite, installez cinq vis pour fixer la carte mezzanine PCIe.

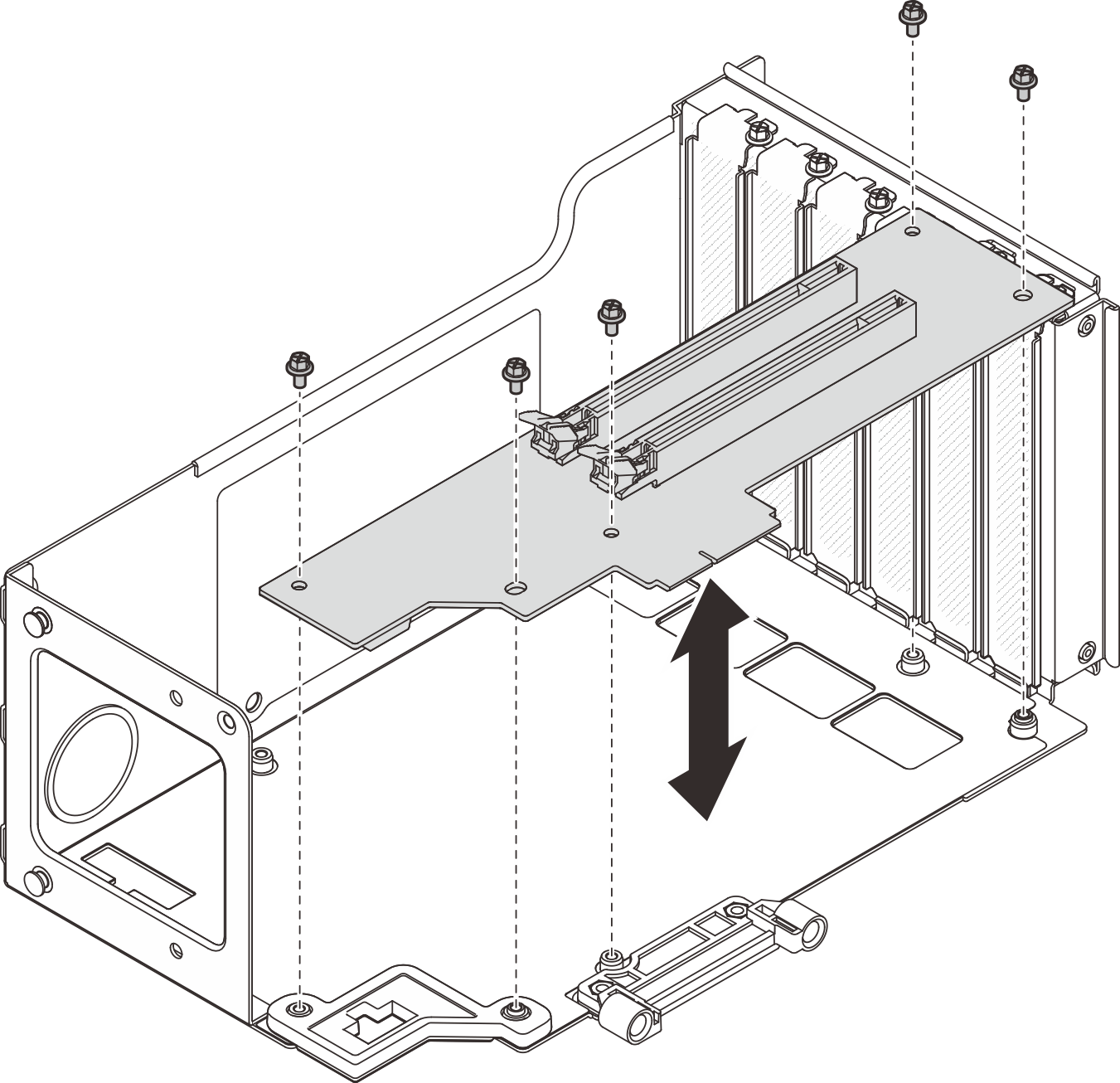

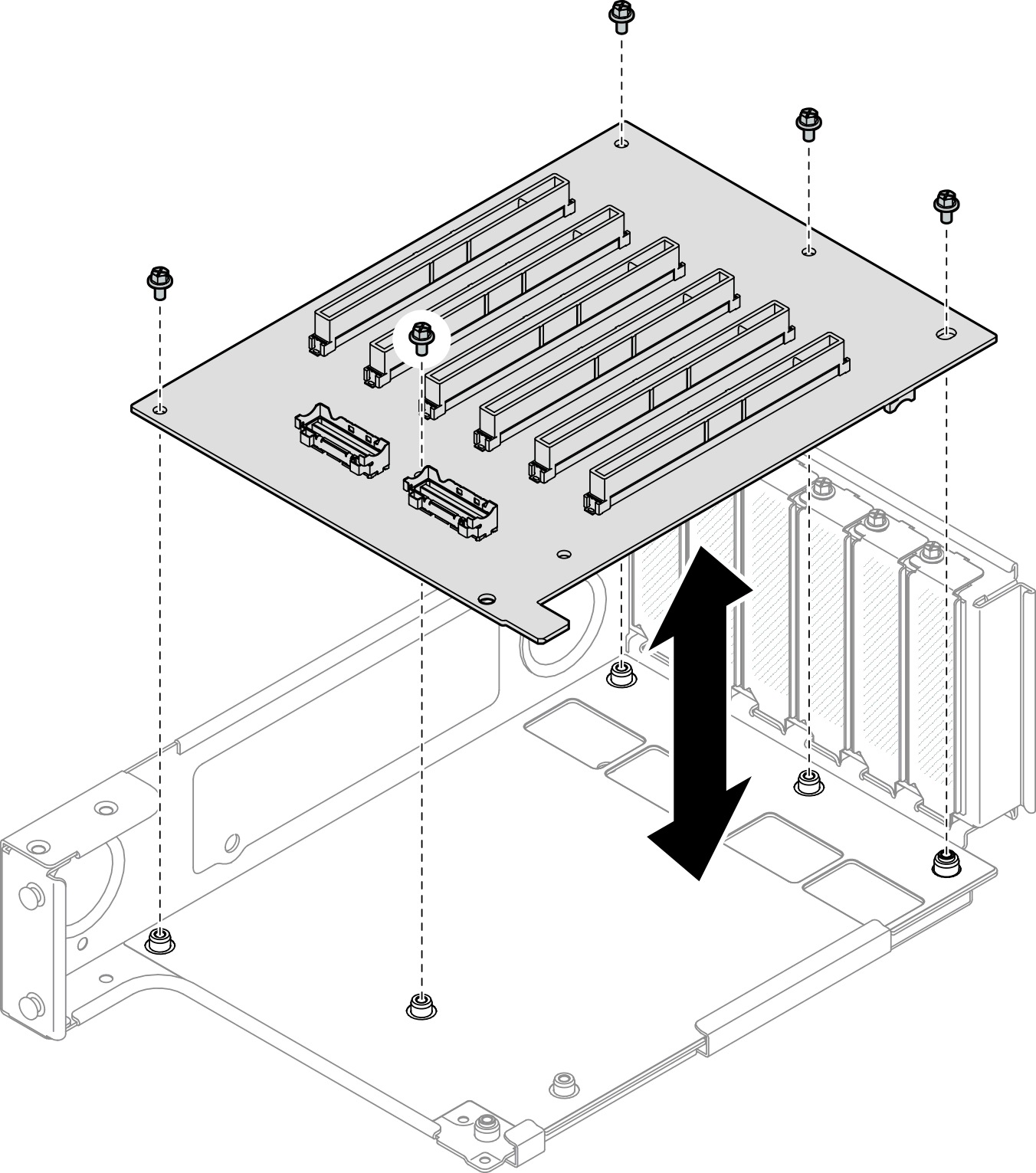

   Figure 2. Installation de la carte mezzanine PCIe dans le boîtier de la carte mezzanine





Procédure

1. Si nécessaire, installez les extensions pour bloc mezzanine PCIe. Voir Installation d’une extension de carte mezzanine PCIe.
2. Si nécessaire, alignez et installez le dispositif de retenue de câble dans le boîtier de bloc mezzanine PCIe.

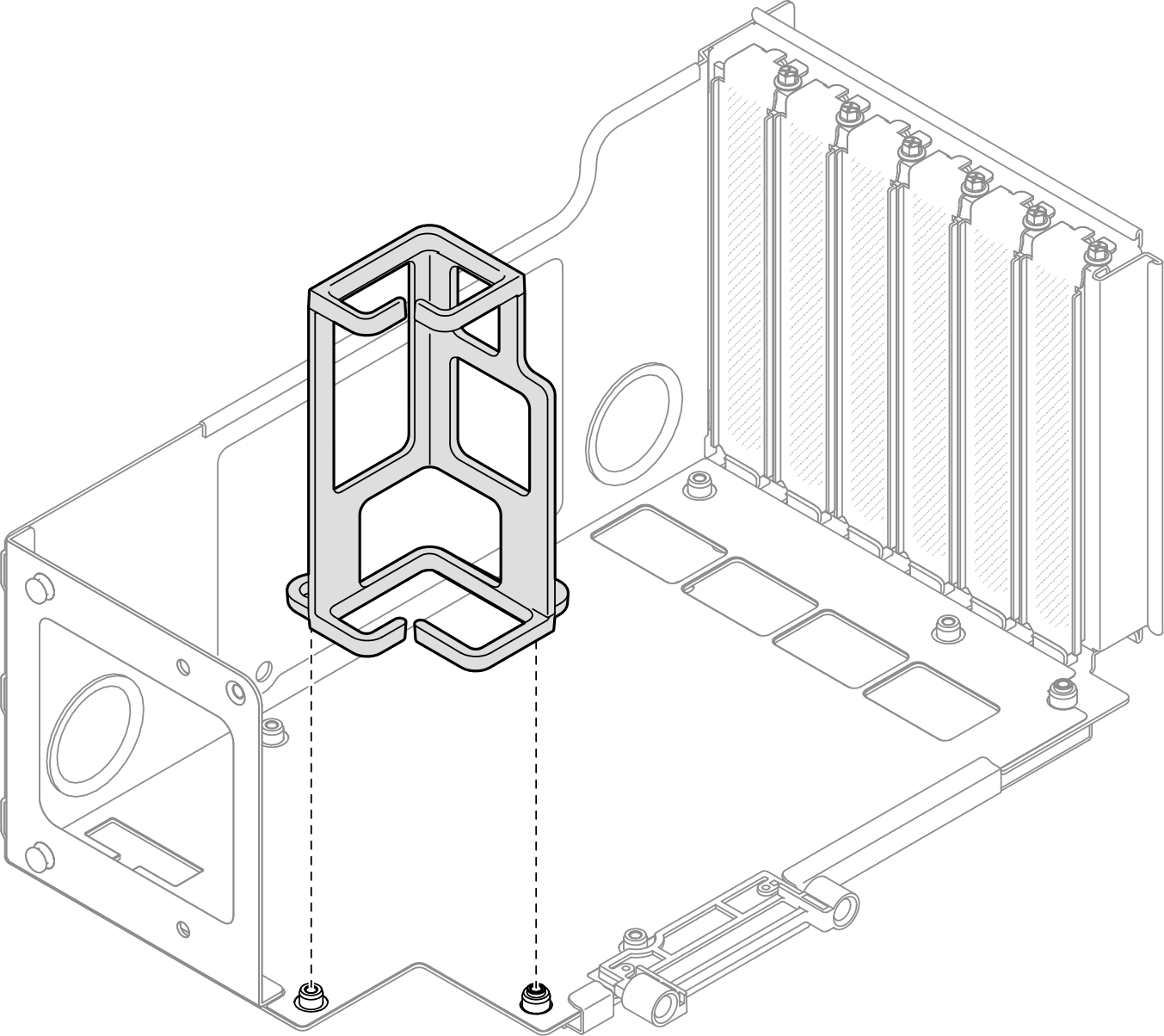

   Figure 3. Installation du dispositif de retenue de câble dans le boîtier de carte mezzanine




3. Alignez les trous de vis de la carte mezzanine PCIe avec les trous de vis du boîtier de bloc mezzanine PCIe. Ensuite, installez six vis pour fixer la carte mezzanine PCIe.

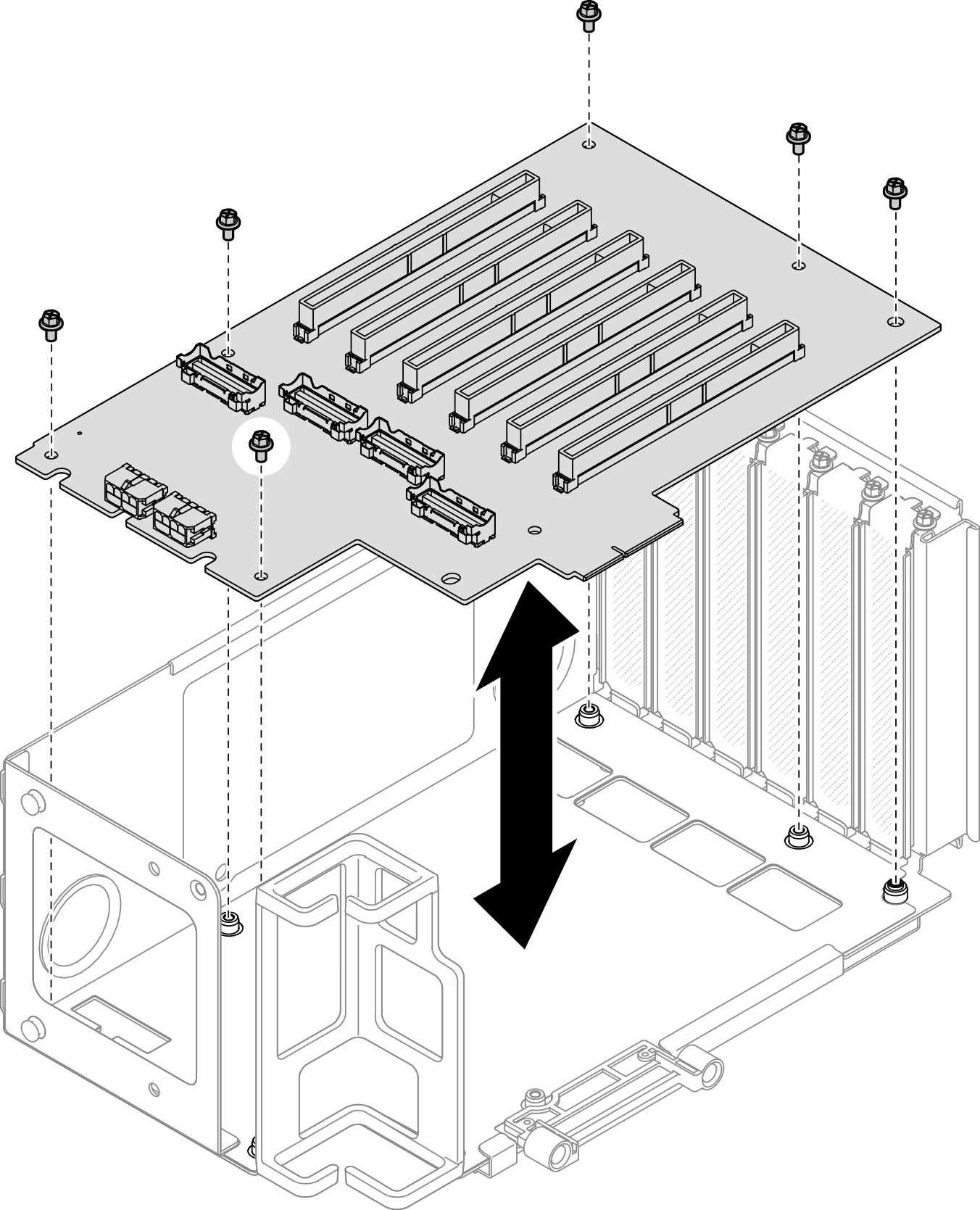

   Figure 4. Installation de la carte mezzanine PCIe dans le boîtier de la carte mezzanine




4. Installez le dispositif de retenue PCIe dans le boîtier de bloc mezzanine PCIe. Ensuite, installez les trois vis pour fixer le dispositif de retenue PCIe.

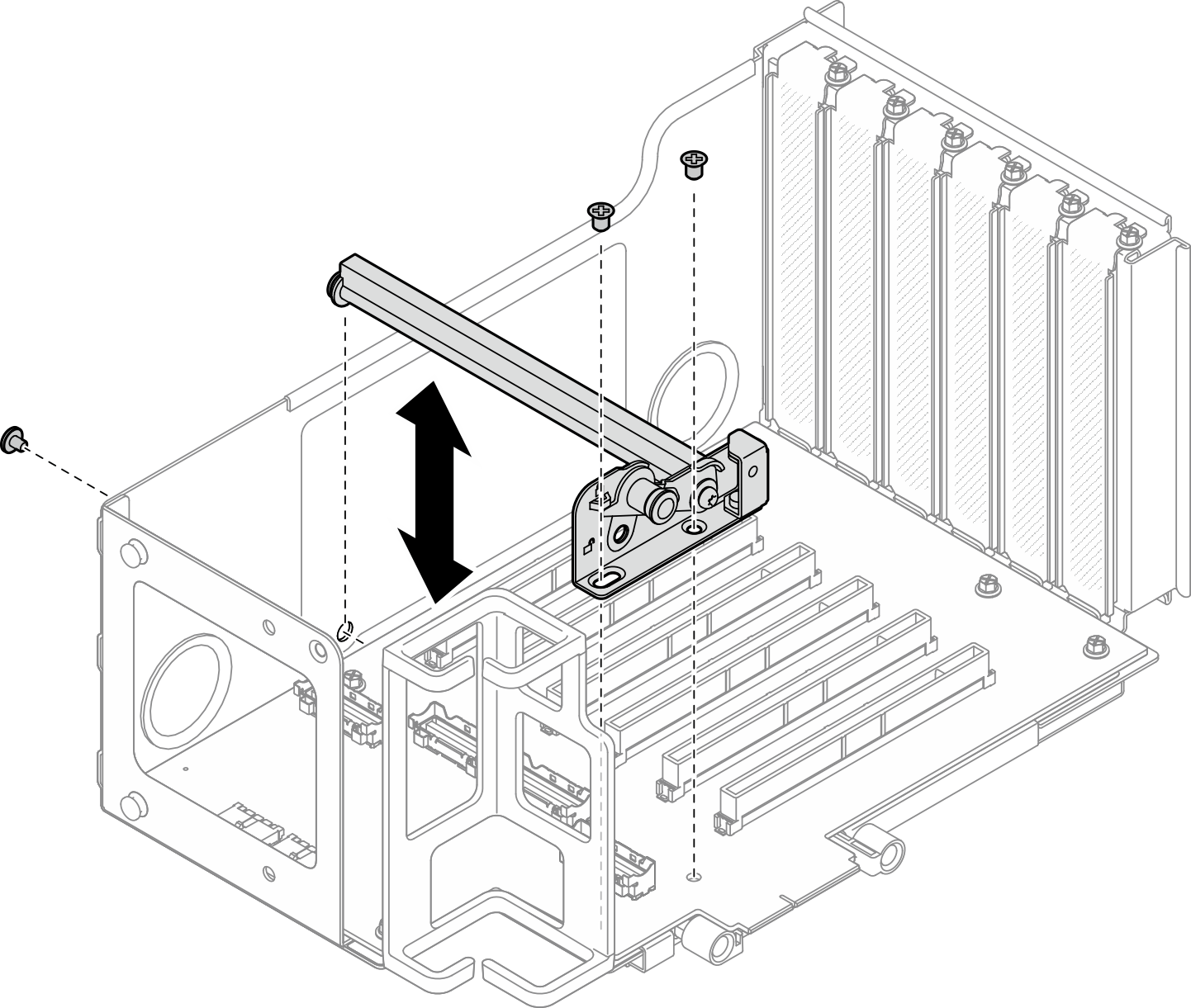

   Figure 5. Installation du dispositif de retenue PCIe dans le boîtier de carte mezzanine




5. Branchez les câbles de la carte mezzanine sur les connecteurs appropriés à l’intérieur de la carte mezzanine PCIe.

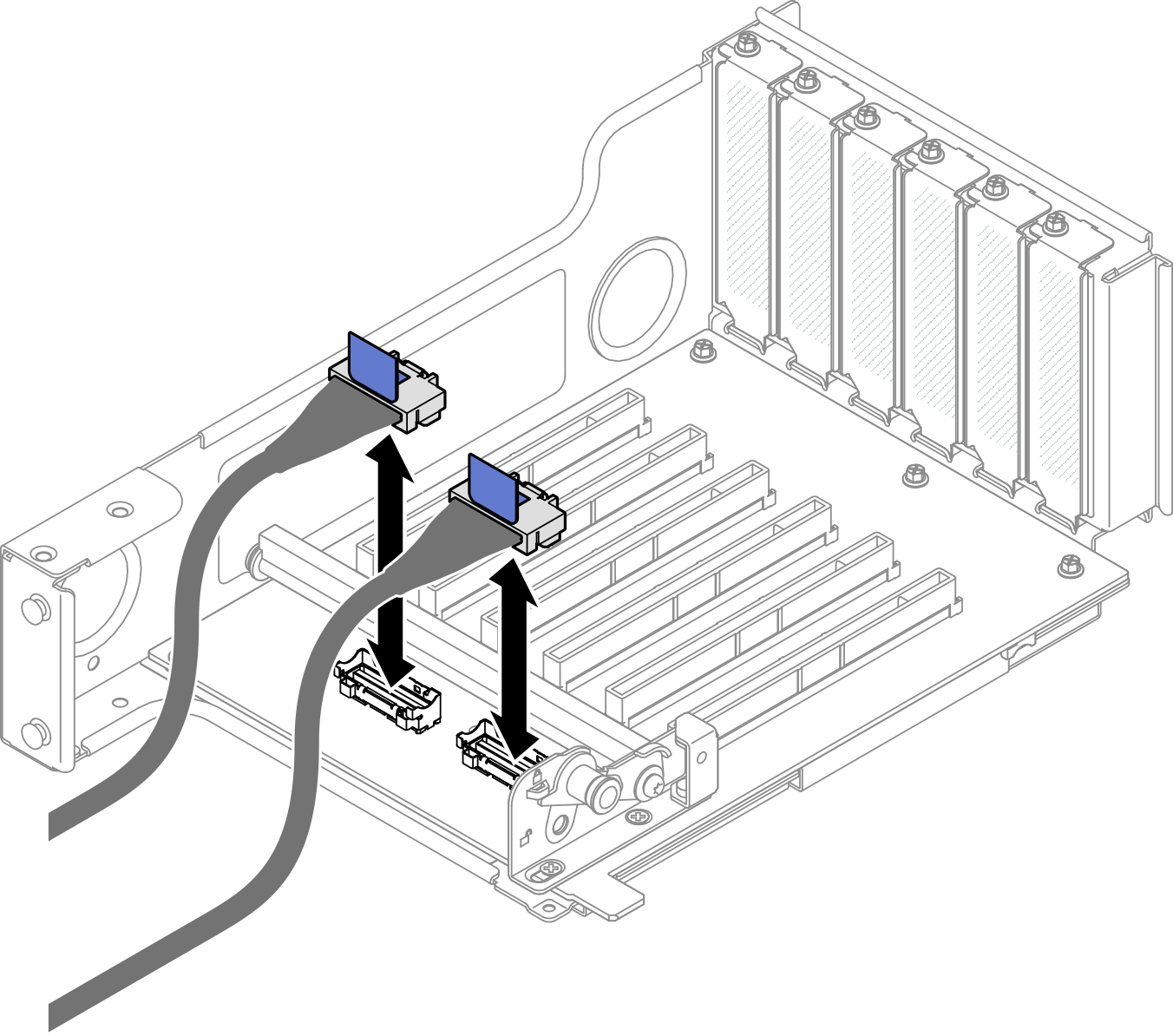

   Figure 6. Connexion des câbles de la carte mezzanine PCIe à l’intérieur de la carte mezzanine




6. Acheminez les câbles de la carte mezzanine PCIe au travers du dispositif de retenue de câble, comme indiqué ci-dessous.

   Cheminement du câble dans la carte mezzanine PCIe 3

   Cheminement du câble dans la carte mezzanine PCIe 1

7. Si nécessaire, retirez les deux vis et le cache.

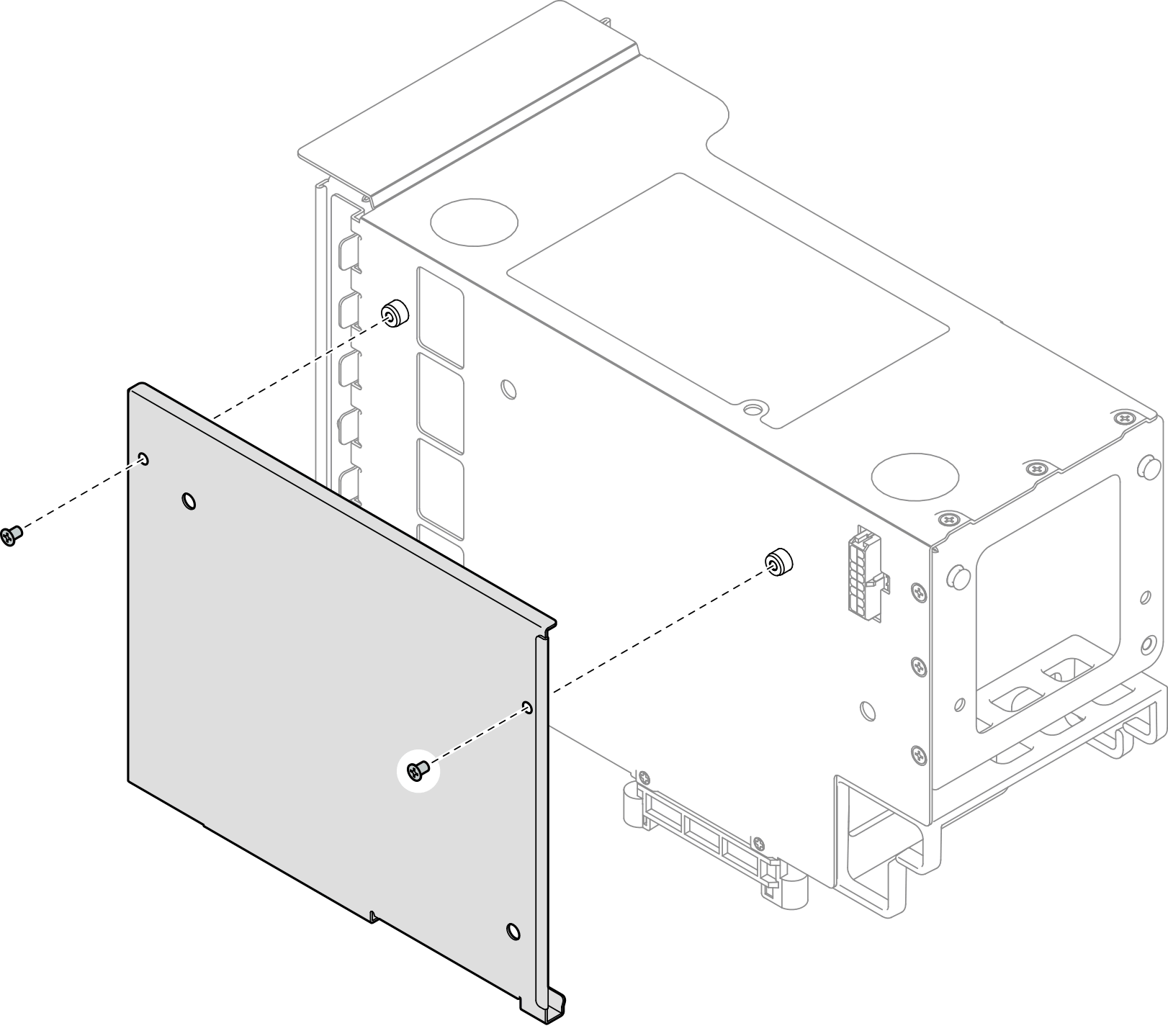

   Figure 7. Retrait du cache du boîtier de carte mezzanine




8. Branchez les câbles de la carte mezzanine sur les connecteurs correspondants à l’extérieur de la carte mezzanine PCIe.

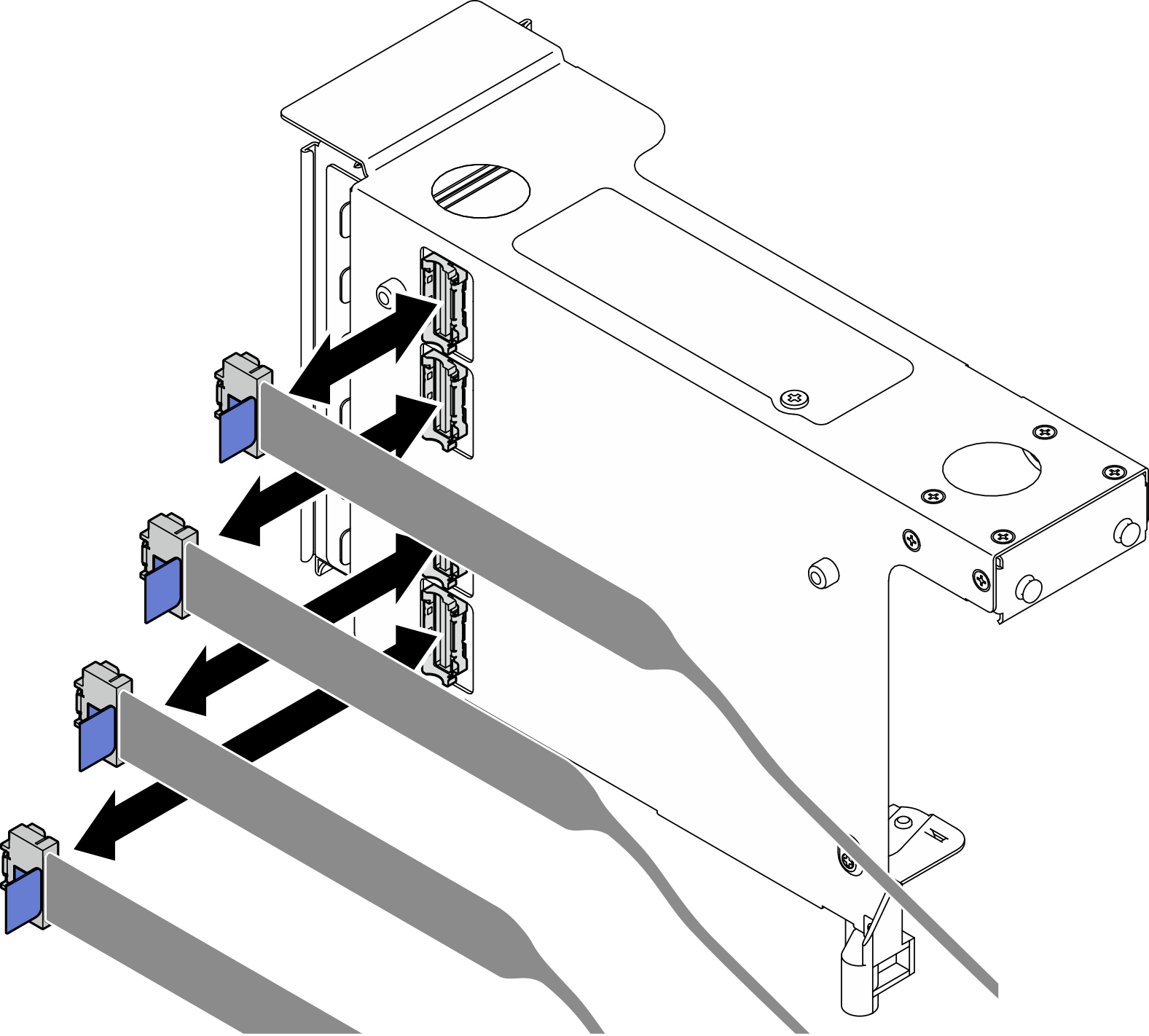

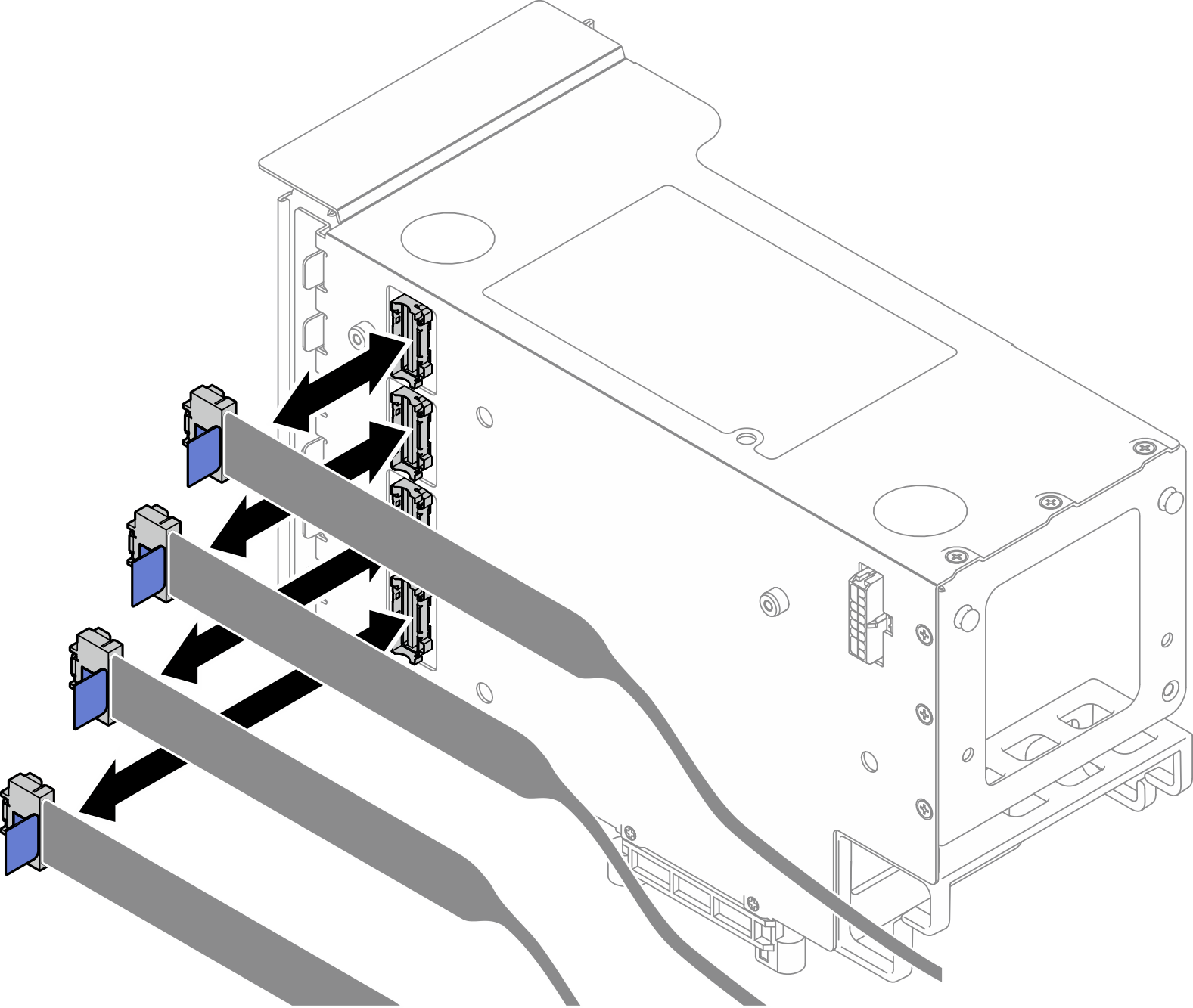

   Figure 8. Connexion des câbles de la carte mezzanine PCIe à l’extérieur de la carte mezzanine

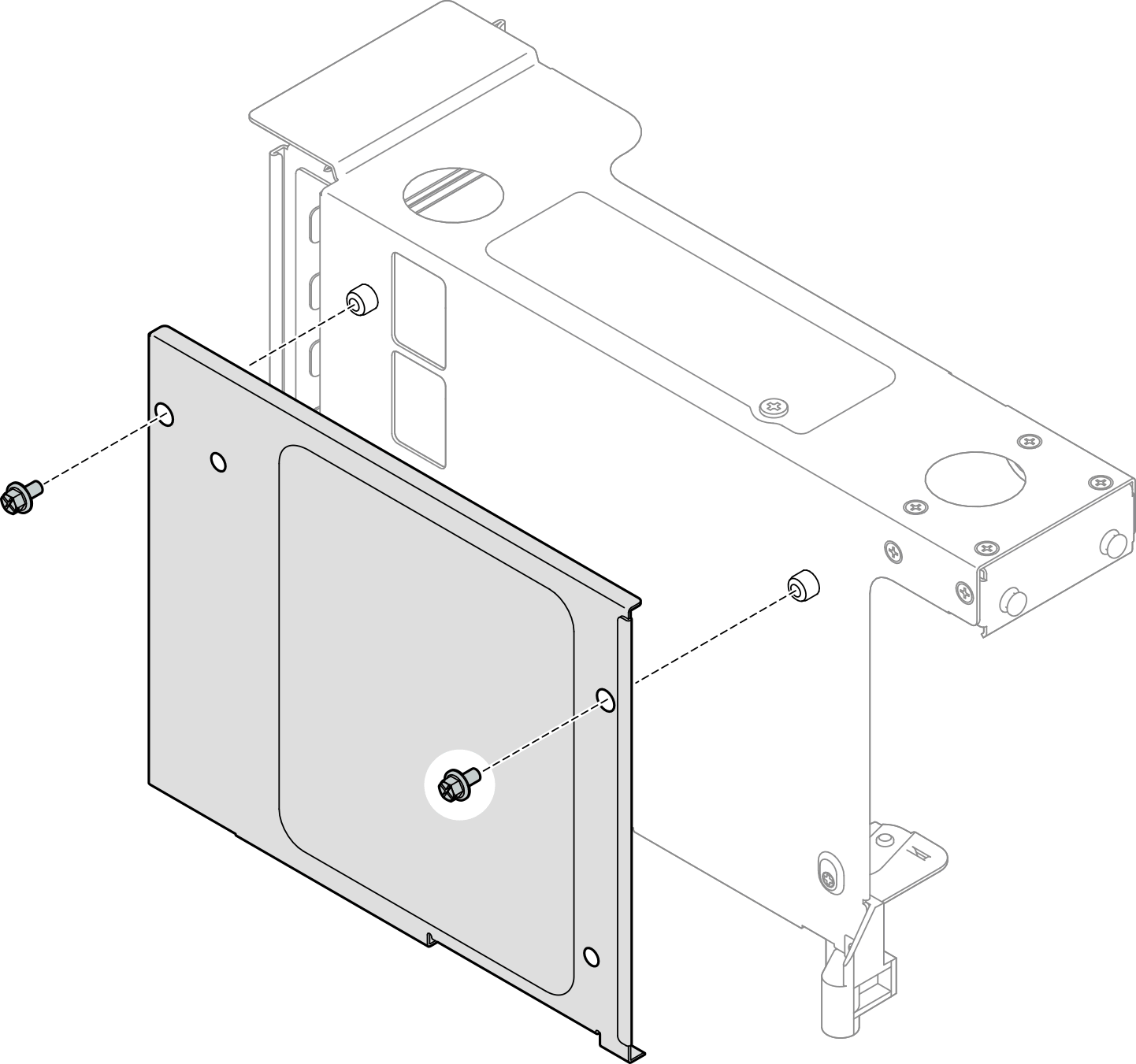

9. Installez le cache sur le boîtier de carte mezzanine PCIe. Ensuite, installez deux vis pour fixer le cache.

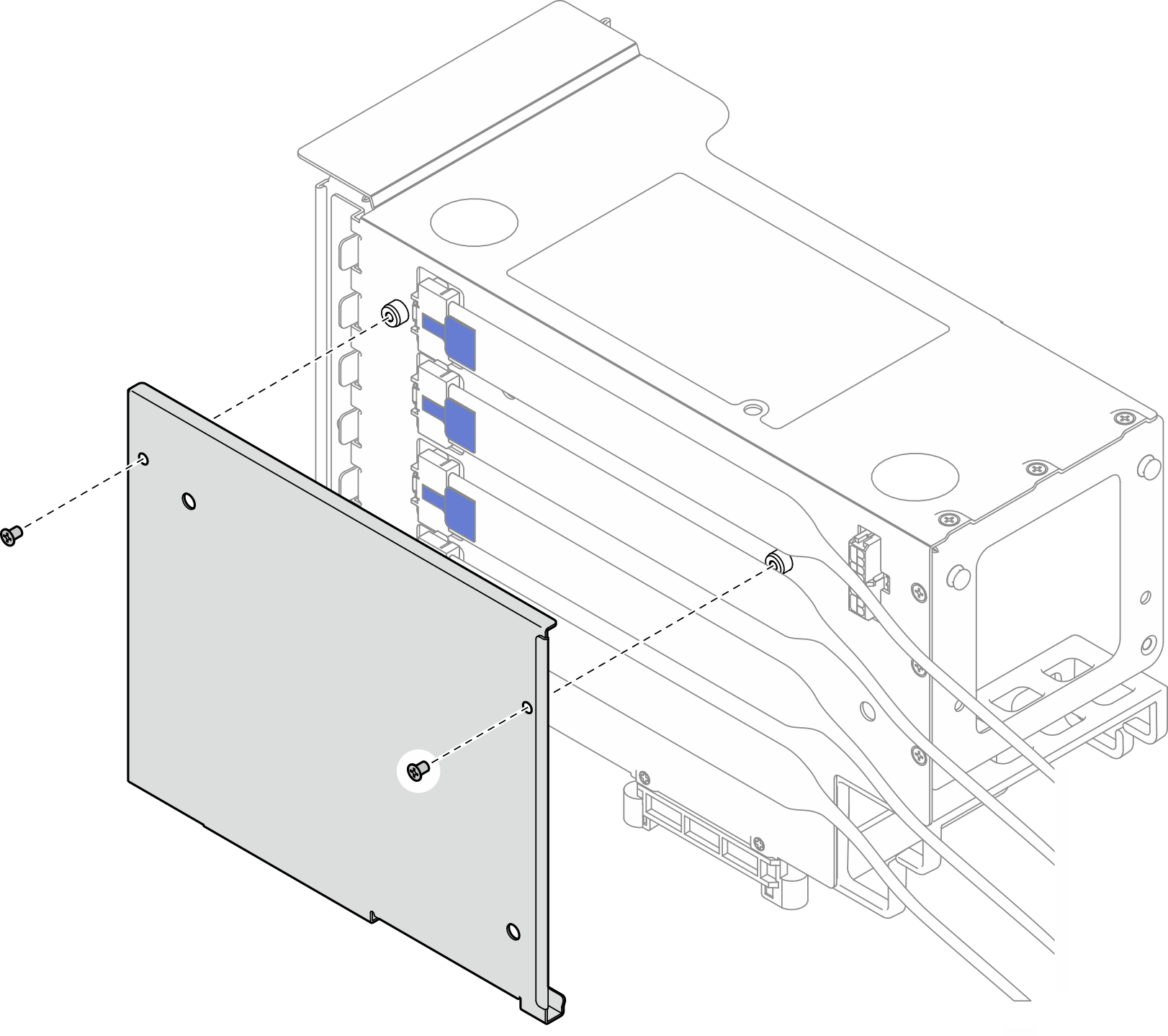

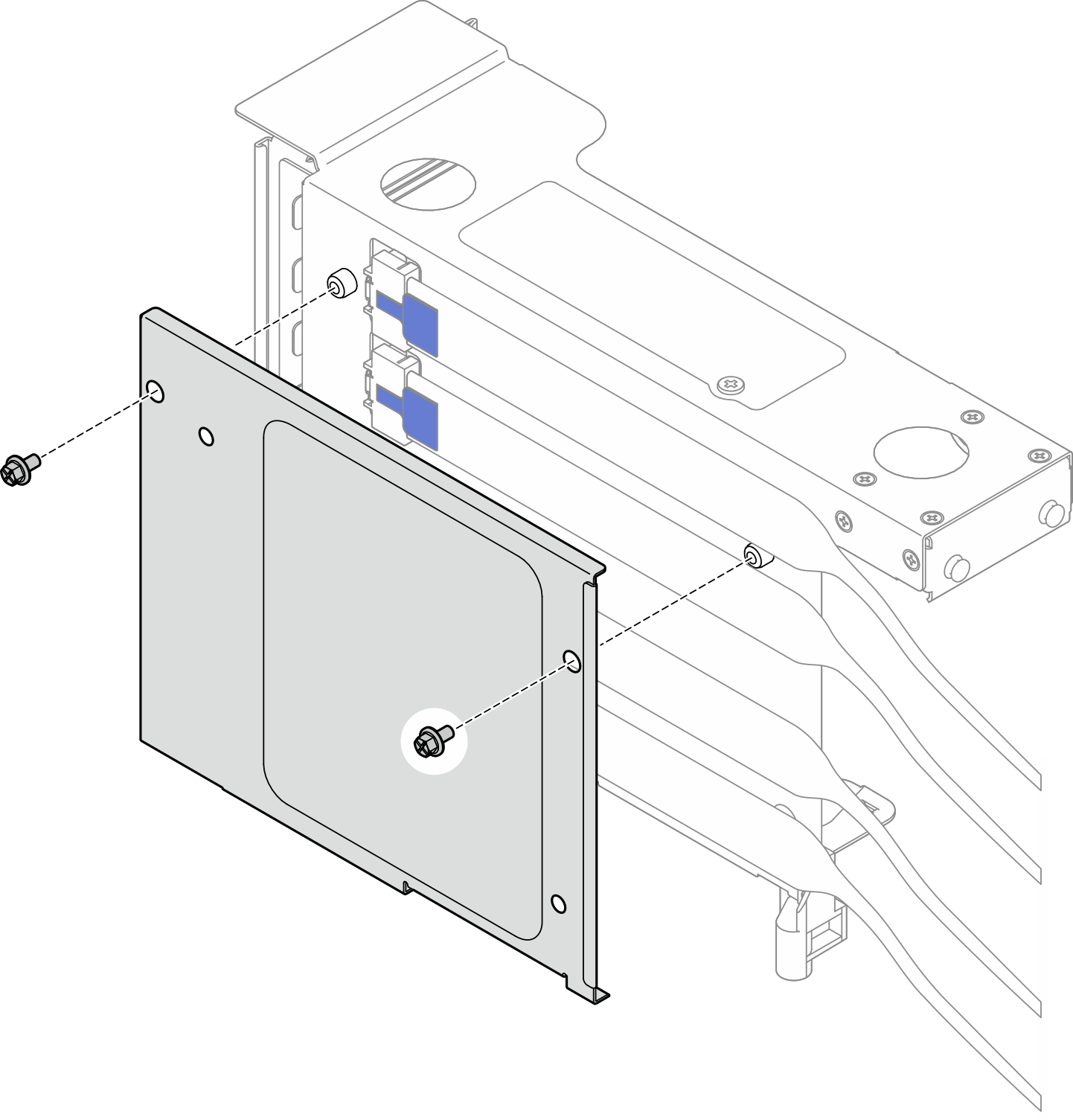

   Figure 9. Installation du cache sur le boîtier de la carte mezzanine





Procédure

1. Si nécessaire, installez les extensions pour bloc mezzanine PCIe. Voir Installation d’une extension de carte mezzanine PCIe.
2. Alignez les trous de vis de la carte mezzanine PCIe avec les trous de vis du boîtier de bloc mezzanine PCIe. Ensuite, installez cinq vis pour fixer la carte mezzanine PCIe.
   Figure 10. Installation de la carte mezzanine PCIe dans le boîtier de la carte mezzanine




3. Installez le dispositif de retenue PCIe dans le boîtier de bloc mezzanine PCIe. Ensuite, installez les trois vis pour fixer le dispositif de retenue PCIe.
   Figure 11. Installation du dispositif de retenue PCIe dans le boîtier de carte mezzanine




4. Branchez les câbles de la carte mezzanine PCIe sur les connecteurs correspondants à l’intérieur de la carte mezzanine PCIe.

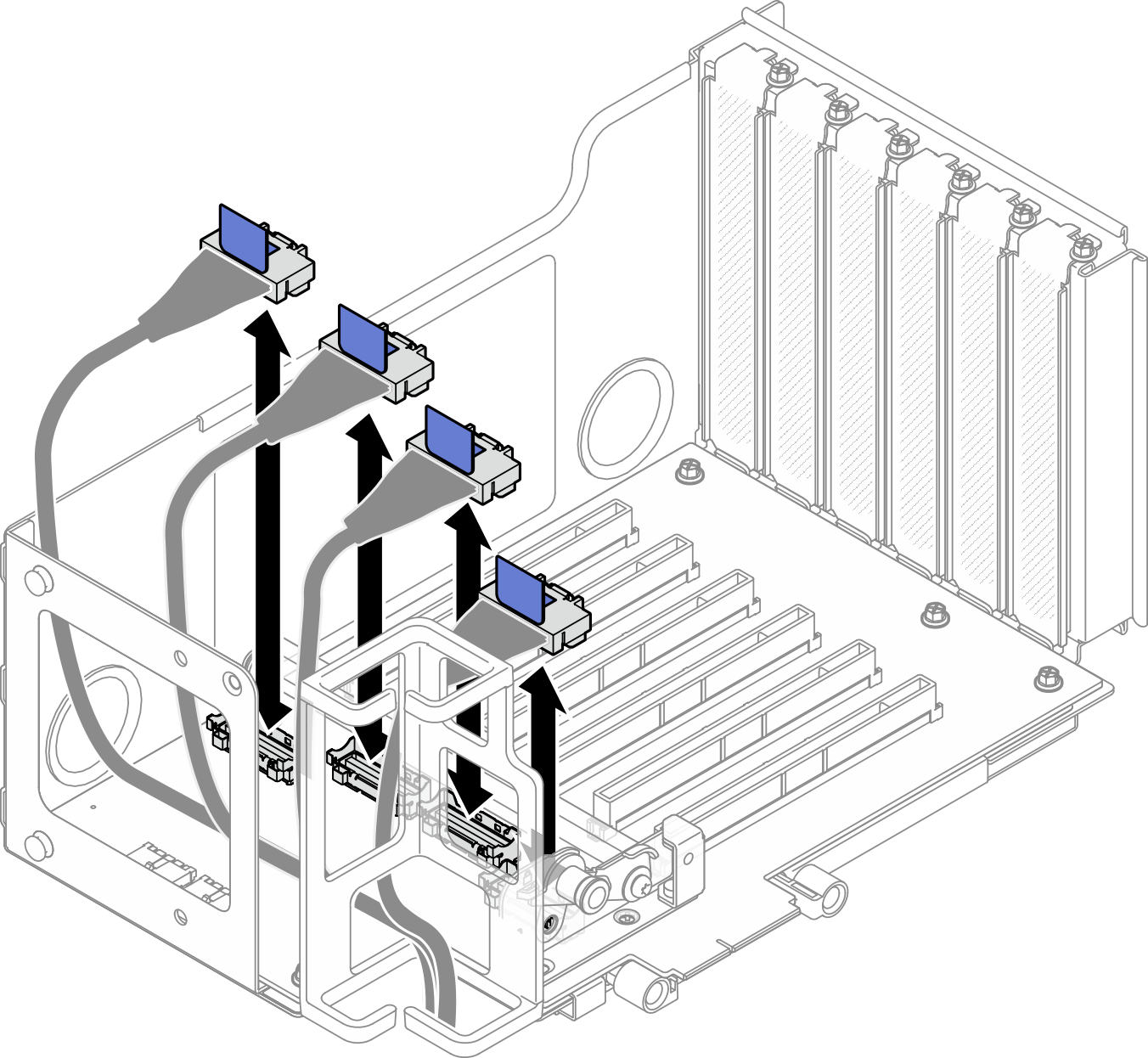

   Figure 12. Connexion des câbles de la carte mezzanine PCIe à l’intérieur de la carte mezzanine




5. Si nécessaire, retirez les deux vis et le cache.
   Figure 13. Retrait du cache du boîtier de carte mezzanine




6. Branchez les câbles de la carte mezzanine PCIe sur les connecteurs correspondants à l’extérieur de la carte mezzanine PCIe.
   Figure 14. Connexion des câbles de la carte mezzanine PCIe à l’extérieur de la carte mezzanine




7. Installez le cache sur le boîtier de carte mezzanine PCIe. Ensuite, installez deux vis pour fixer le cache.
   Figure 15. Installation du cache sur le boîtier de la carte mezzanine
