安裝 PCIe 擴充卡和匣

請依照本節中的指示安裝 PCIe 擴充卡和匣。

關於此作業

S002

disconnect all power

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

註

如需不同類型擴充卡的詳細資料，請參閱背面圖。
如果您要安裝新的擴充卡匣，如有需要，請將擴充卡匣標籤貼到新擴充卡匣的背面。

視您的配置而定，遵循下面對應的程序進行正確的卸下程序。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

前往 ThinkSystem SR860 V4 的驅動程式和軟體下載網站查看您伺服器適用的最新韌體和驅動程式更新。
如需韌體更新工具的相關資訊，請參閱更新韌體。

安裝雙插槽 FH 擴充卡和匣

程序

如有需要，請安裝 PCIe 擴充卡延伸器。請參閱安裝 PCIe 擴充卡延伸器。
如有需要，請將接頭導件對準並安裝到 PCIe 擴充卡匣中。
圖 1. 將接頭導件安裝到擴充卡匣
將 PCIe 擴充卡中的螺絲孔對齊 PCIe 擴充卡匣中的螺絲孔；然後，安裝五顆螺絲固定 PCIe 擴充卡。

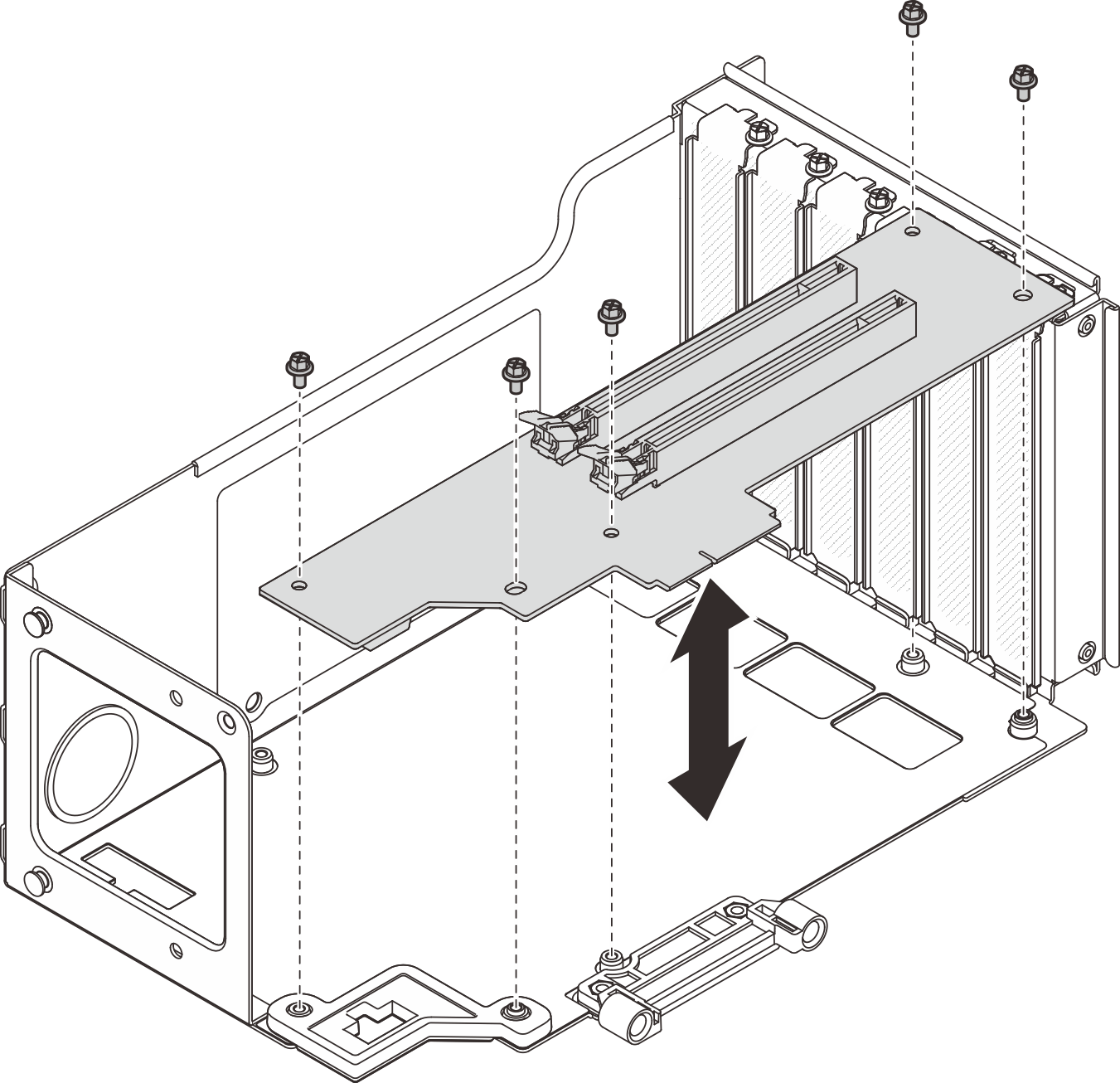

圖 2. 將 PCIe 擴充卡安裝到擴充卡匣

安裝六插槽 FH 擴充卡和匣

程序

如有需要，請安裝 PCIe 擴充卡延伸器。請參閱安裝 PCIe 擴充卡延伸器。

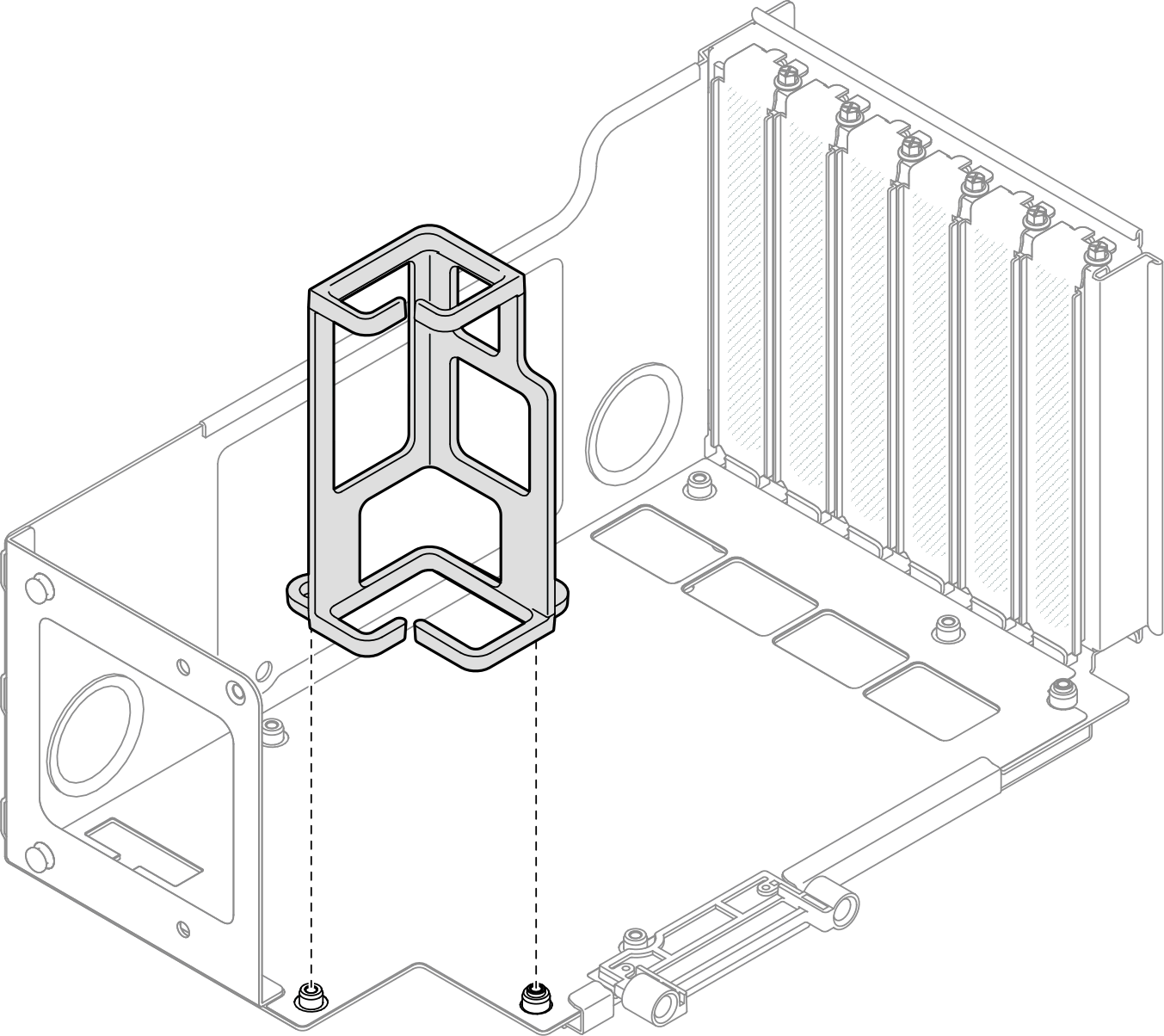

如有需要，請將纜線固定夾對準並安裝到 PCIe 擴充卡匣中。

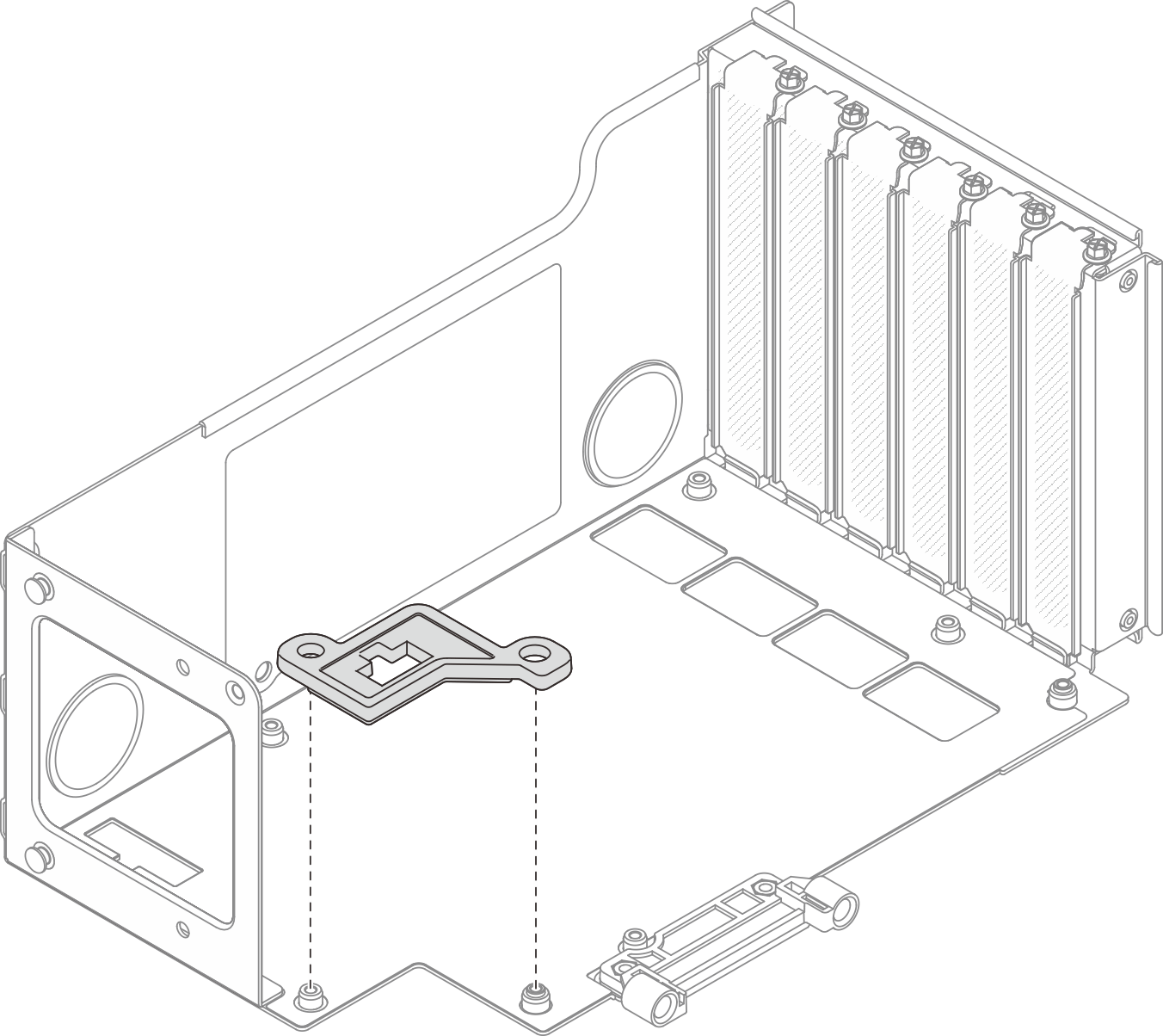

圖 3. 將纜線固定夾安裝到擴充卡匣

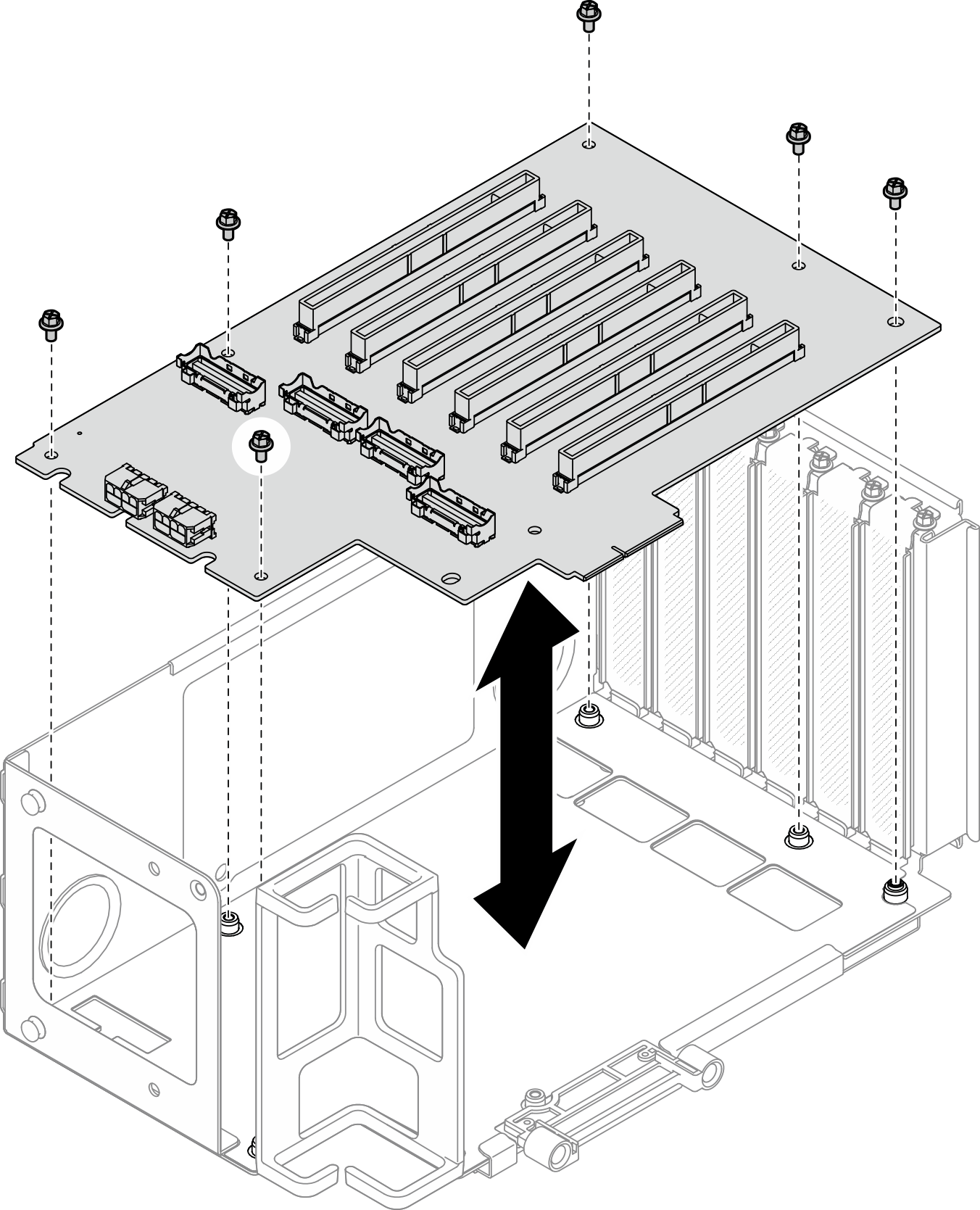

將 PCIe 擴充卡中的螺絲孔對齊 PCIe 擴充卡匣中的螺絲孔；然後，安裝六顆螺絲固定 PCIe 擴充卡。

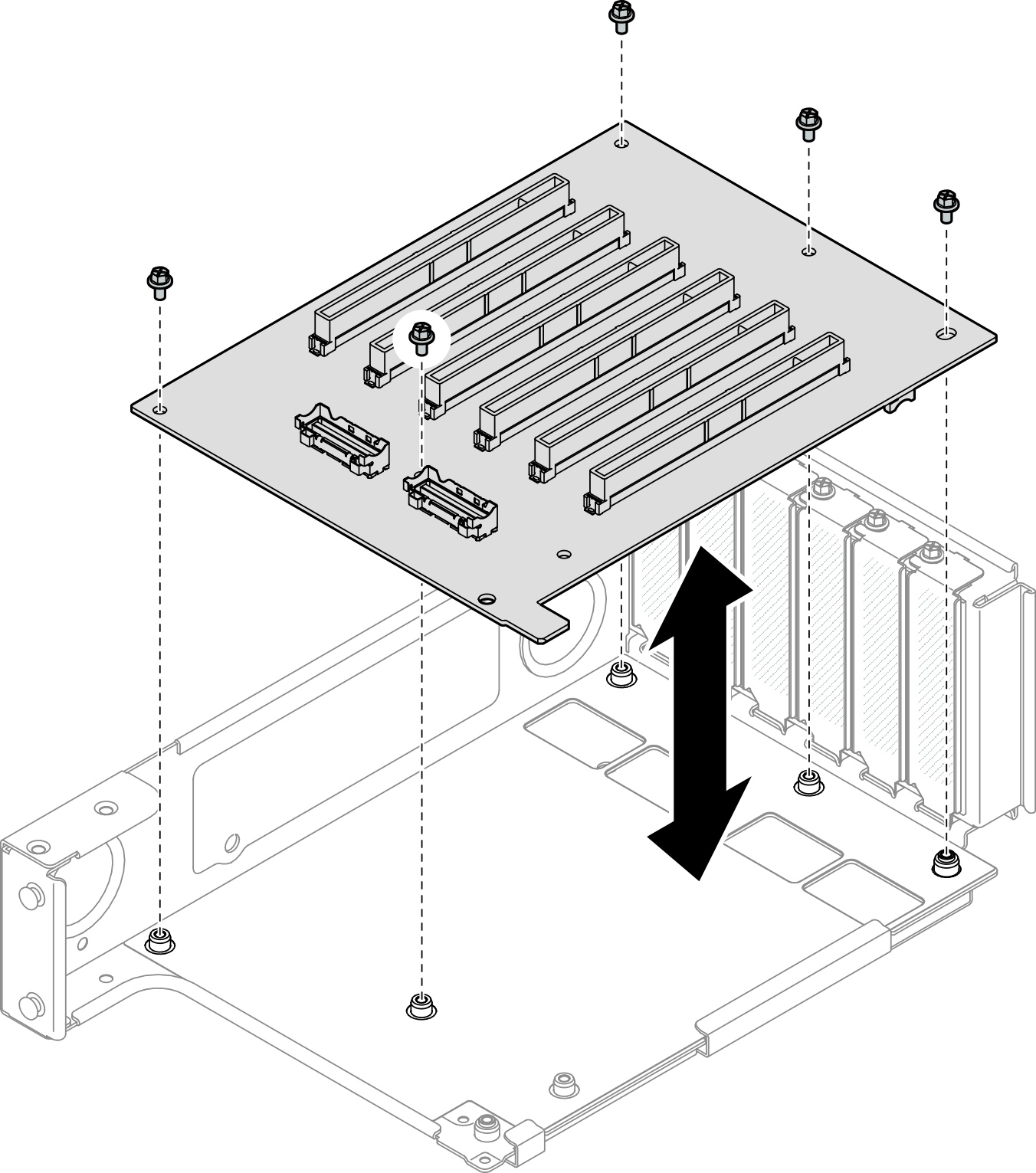

圖 4. 將 PCIe 擴充卡安裝到擴充卡匣

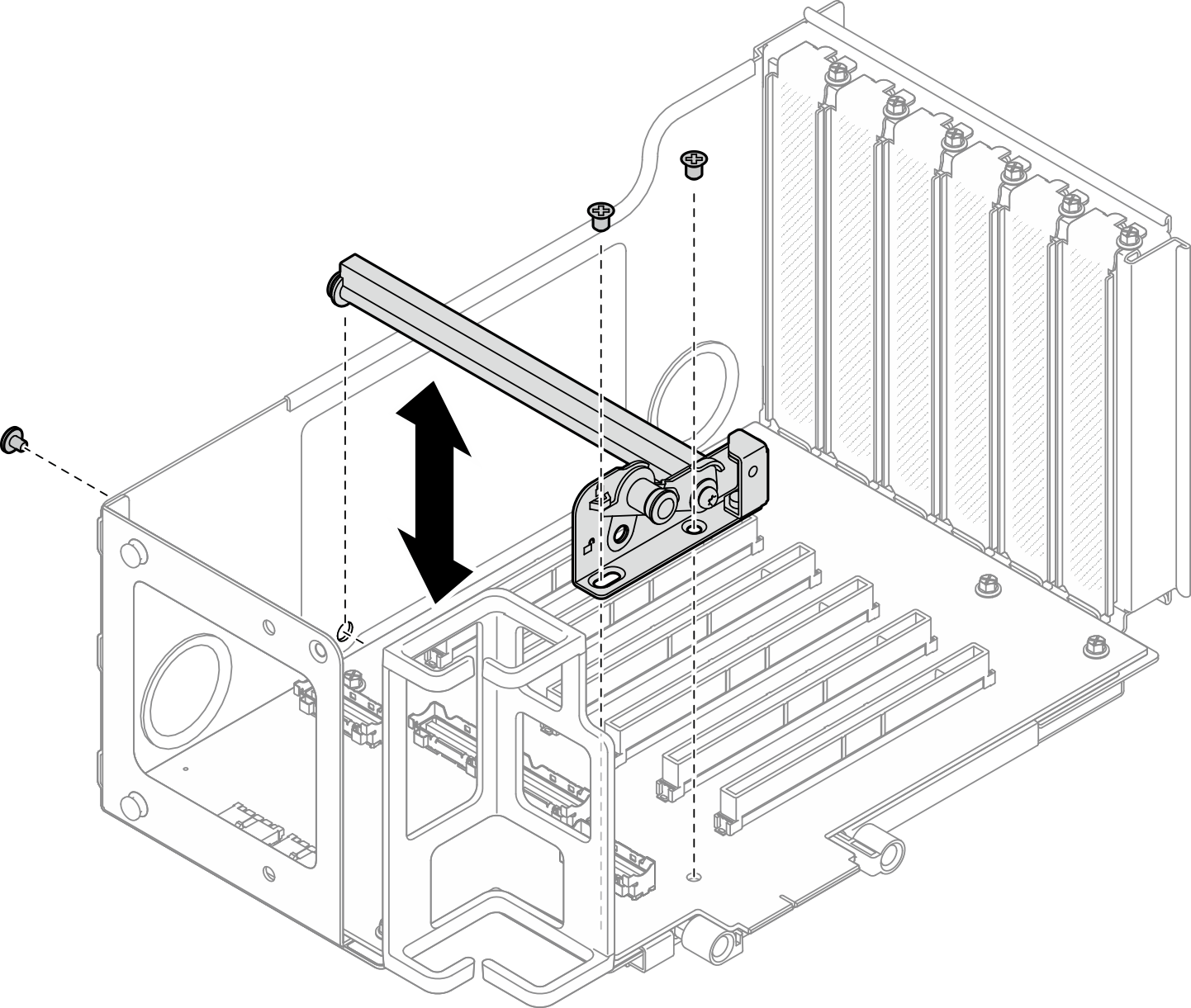

將 PCIe 固定器安裝到 PCIe 擴充卡匣中；然後，安裝三顆螺絲固定 PCIe 固定器。

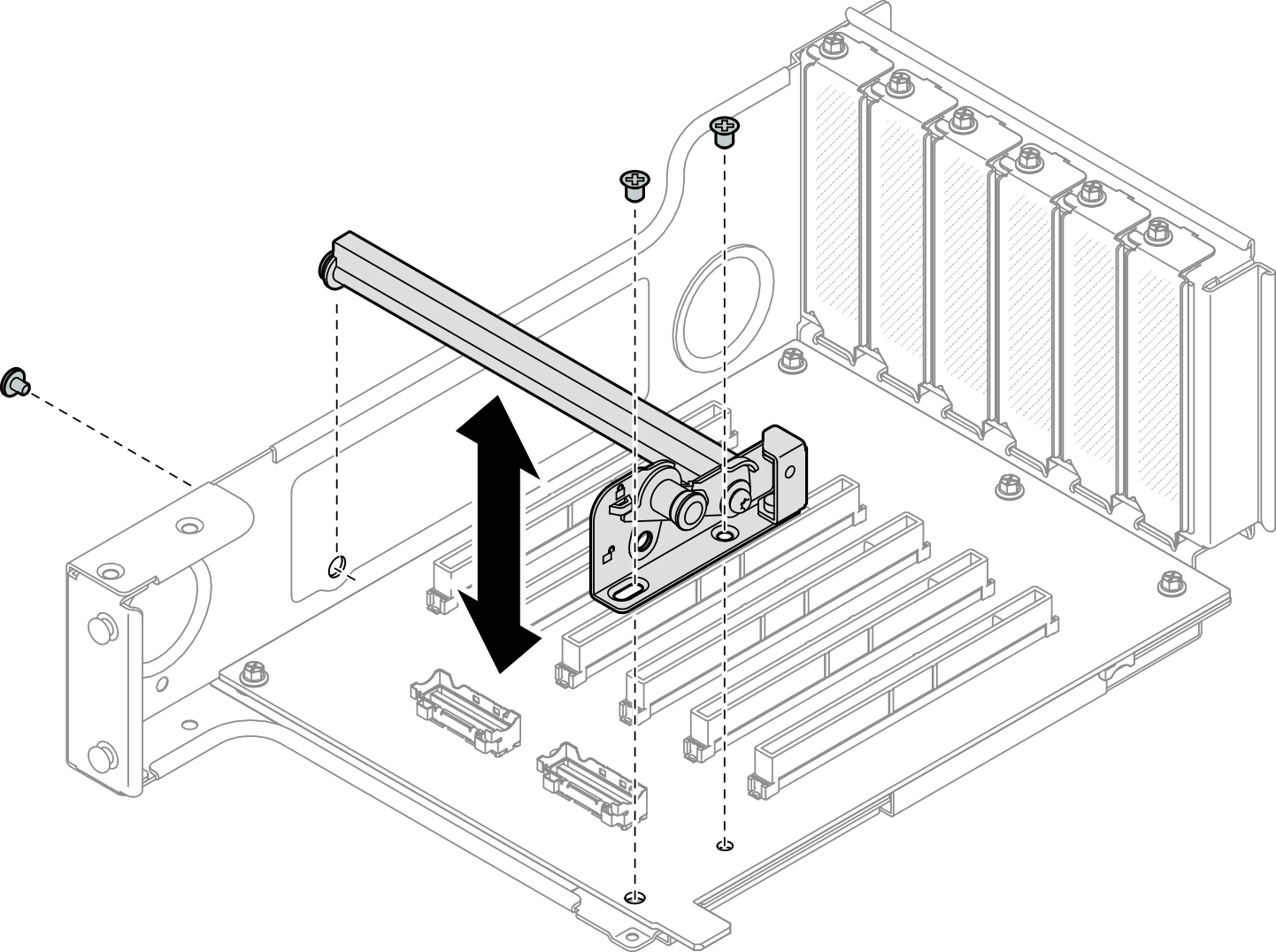

圖 5. 將 PCIe 固定器安裝到擴充卡匣
將擴充卡纜線連接到 PCIe 擴充卡內側的對應接頭。

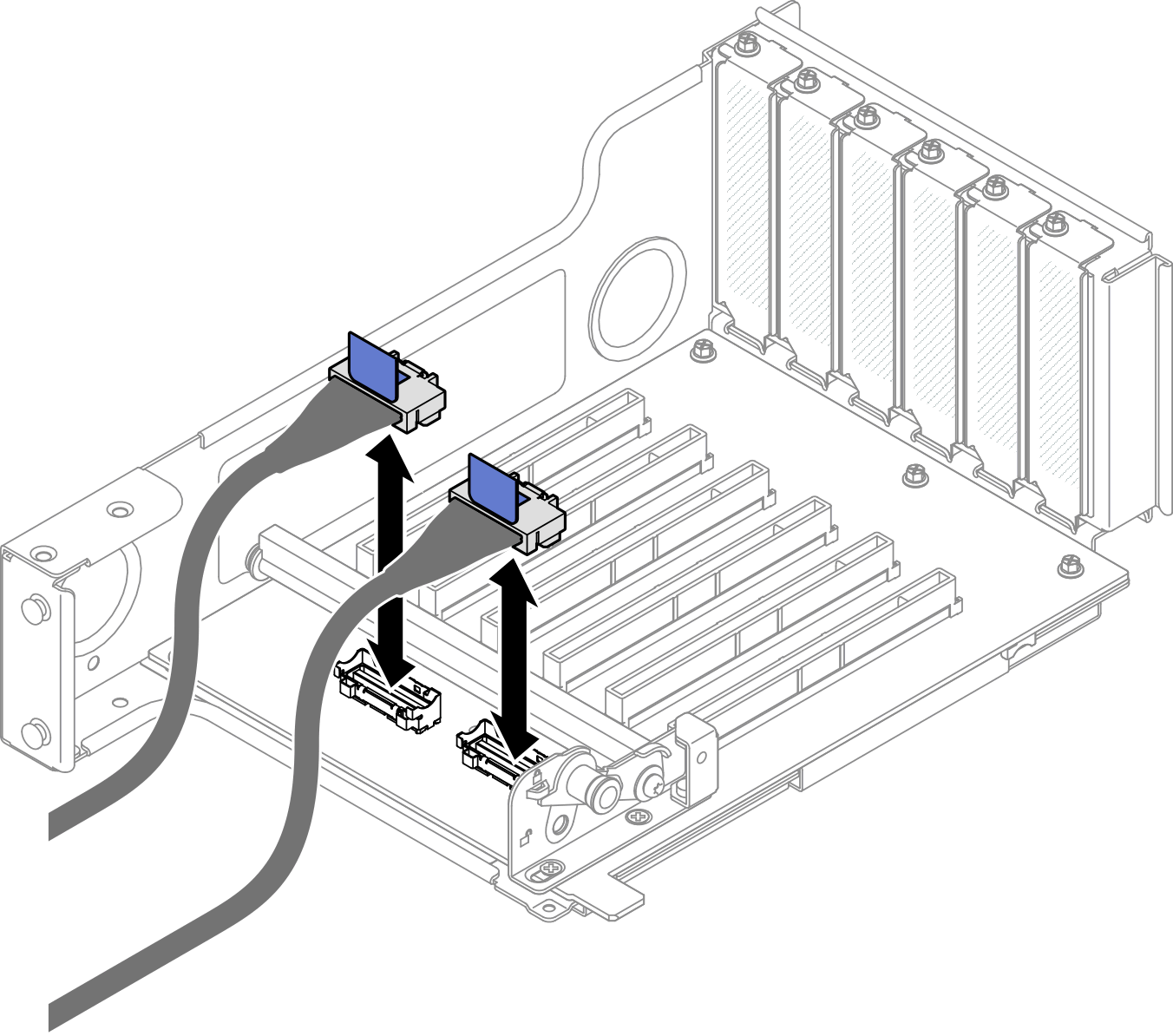

圖 6. 將 PCIe 擴充卡纜線連接到擴充卡內部
如下圖所示，將 PCIe 擴充卡纜線穿過纜線固定夾。

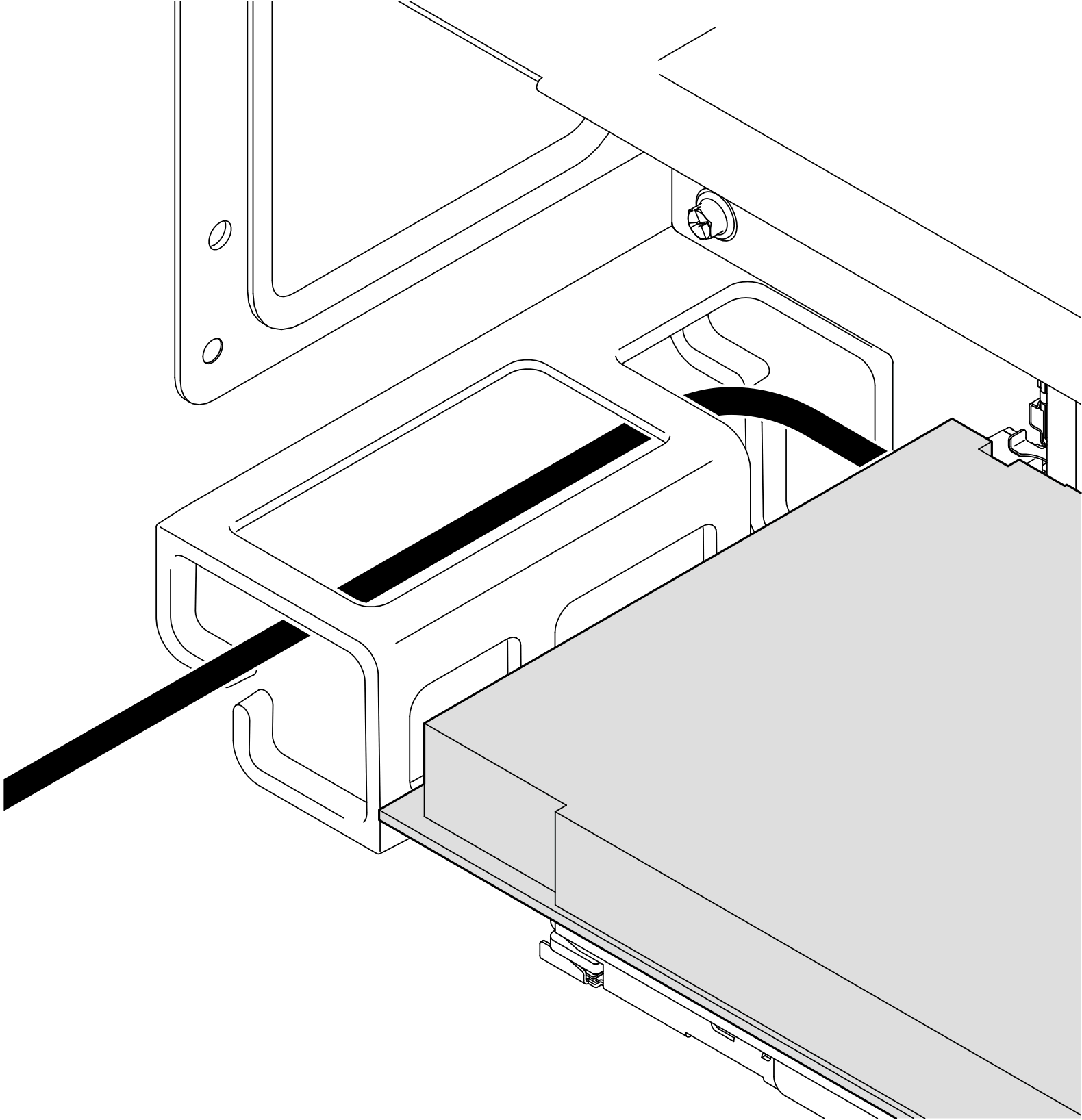

在 PCIe 擴充卡 3 中佈放纜線

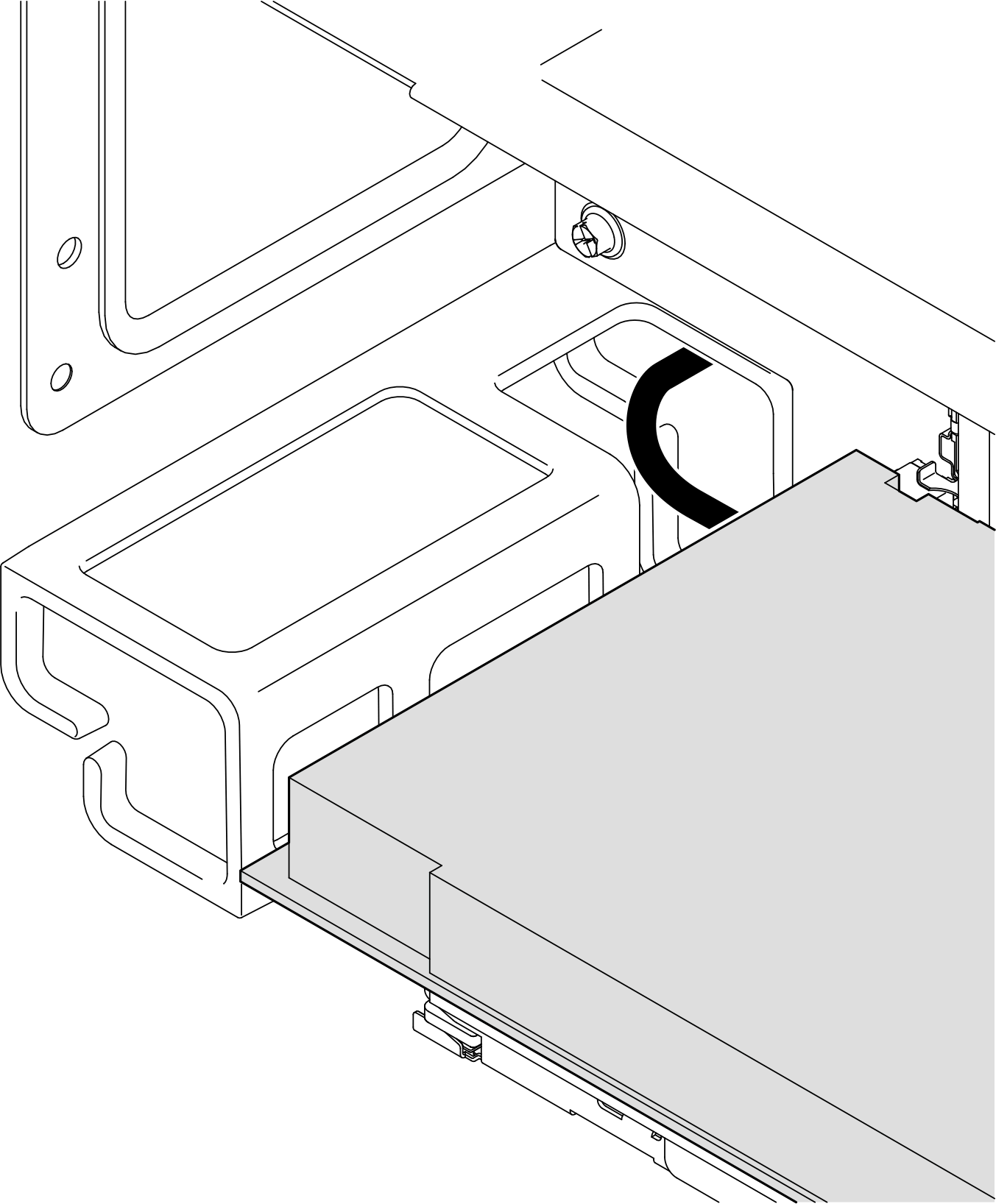

在 PCIe 擴充卡 1 中佈放纜線

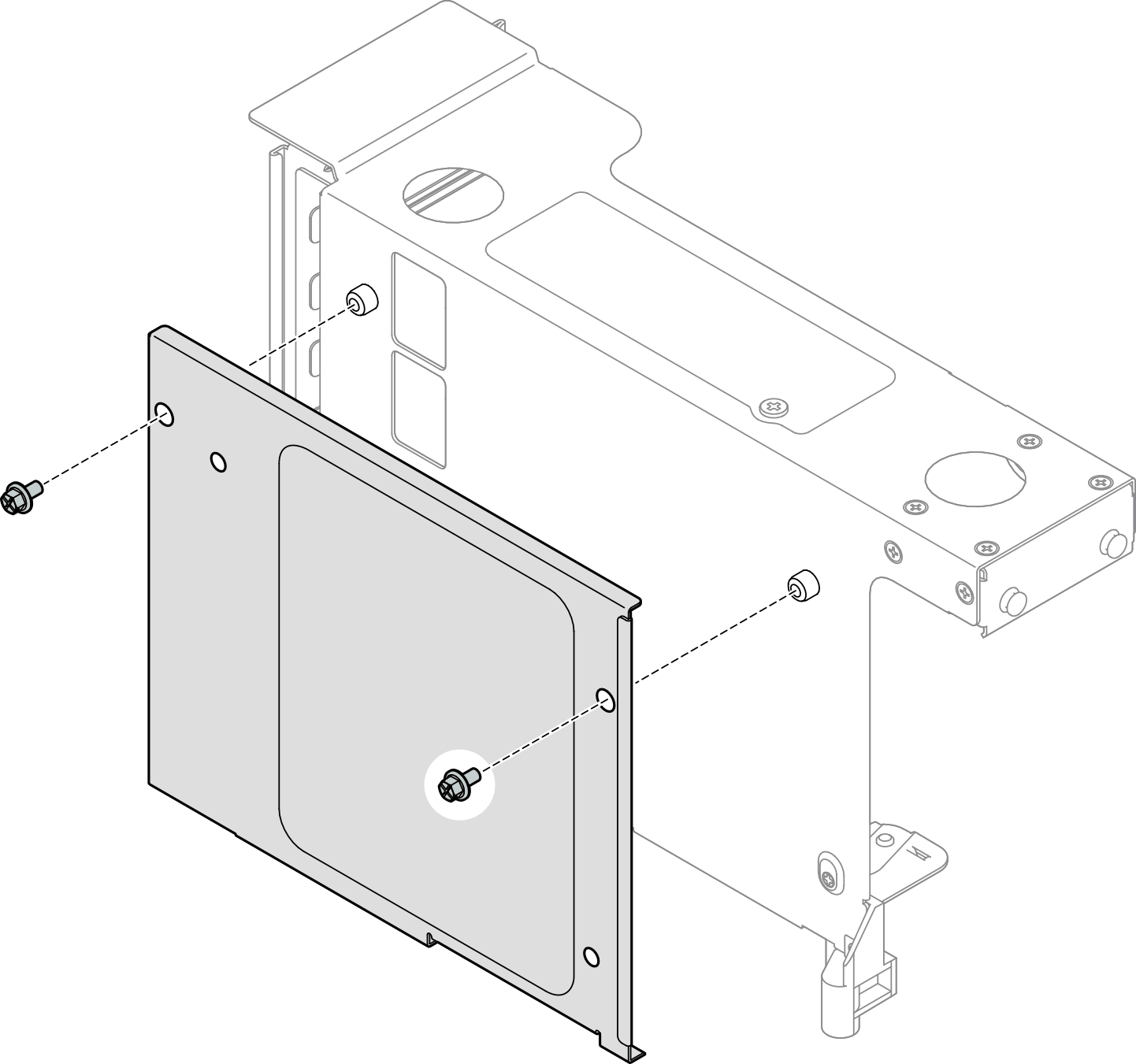

如有需要，請卸下兩顆螺絲和蓋板。
圖 7. 從擴充卡匣卸下蓋板

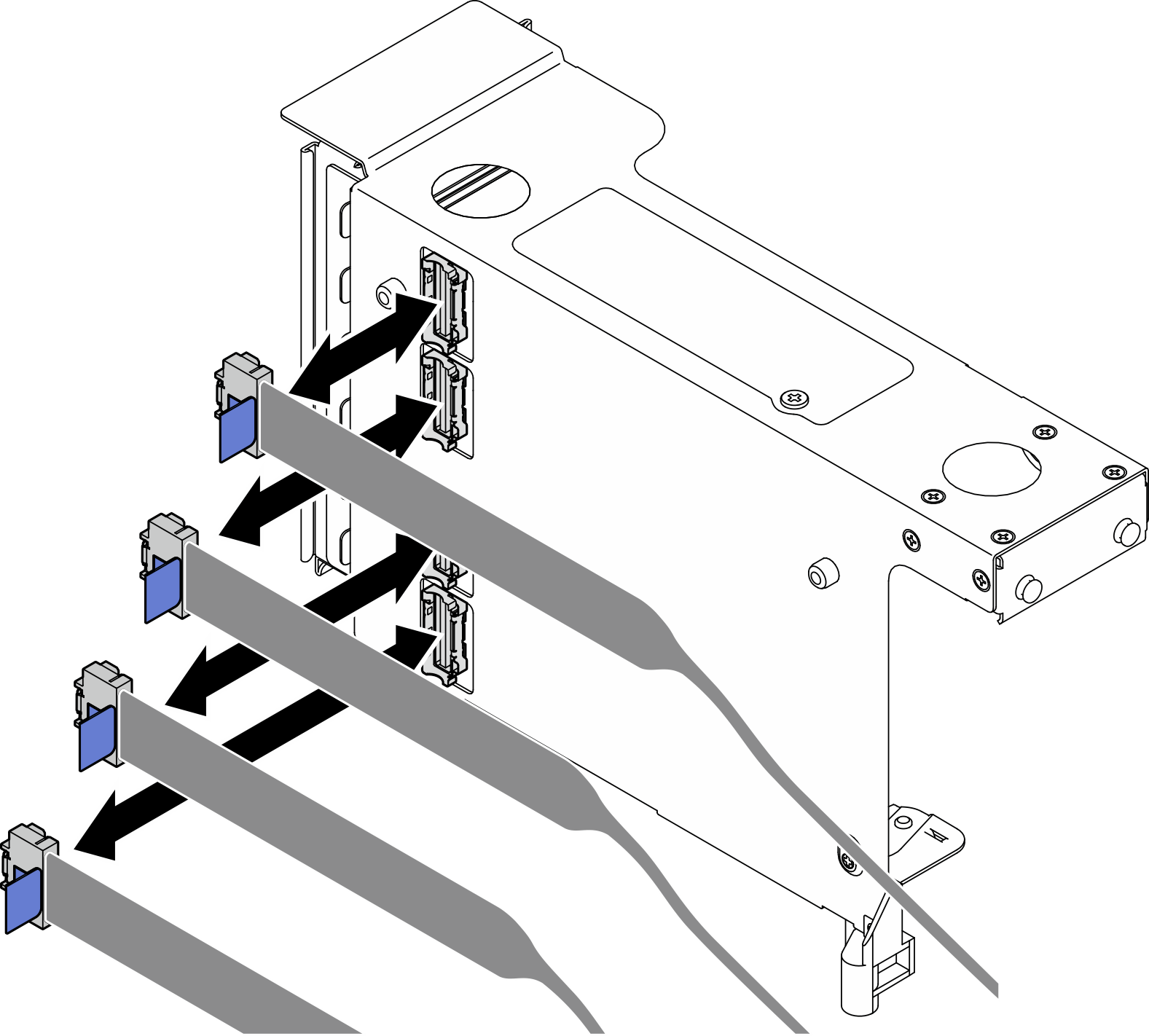

將擴充卡纜線連接到 PCIe 擴充卡外側的對應接頭。

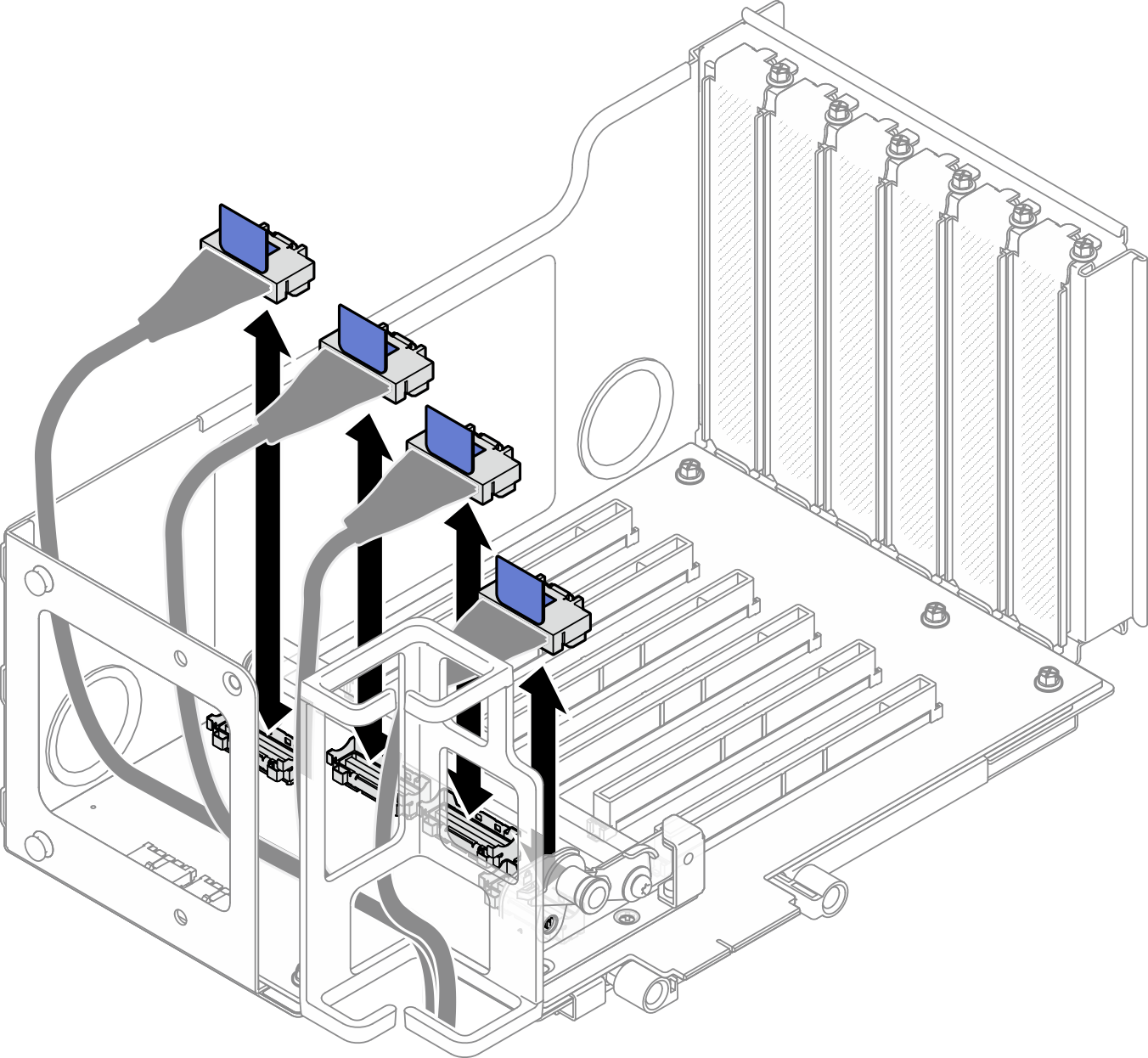

圖 8. 將 PCIe 擴充卡纜線連接到擴充卡外部

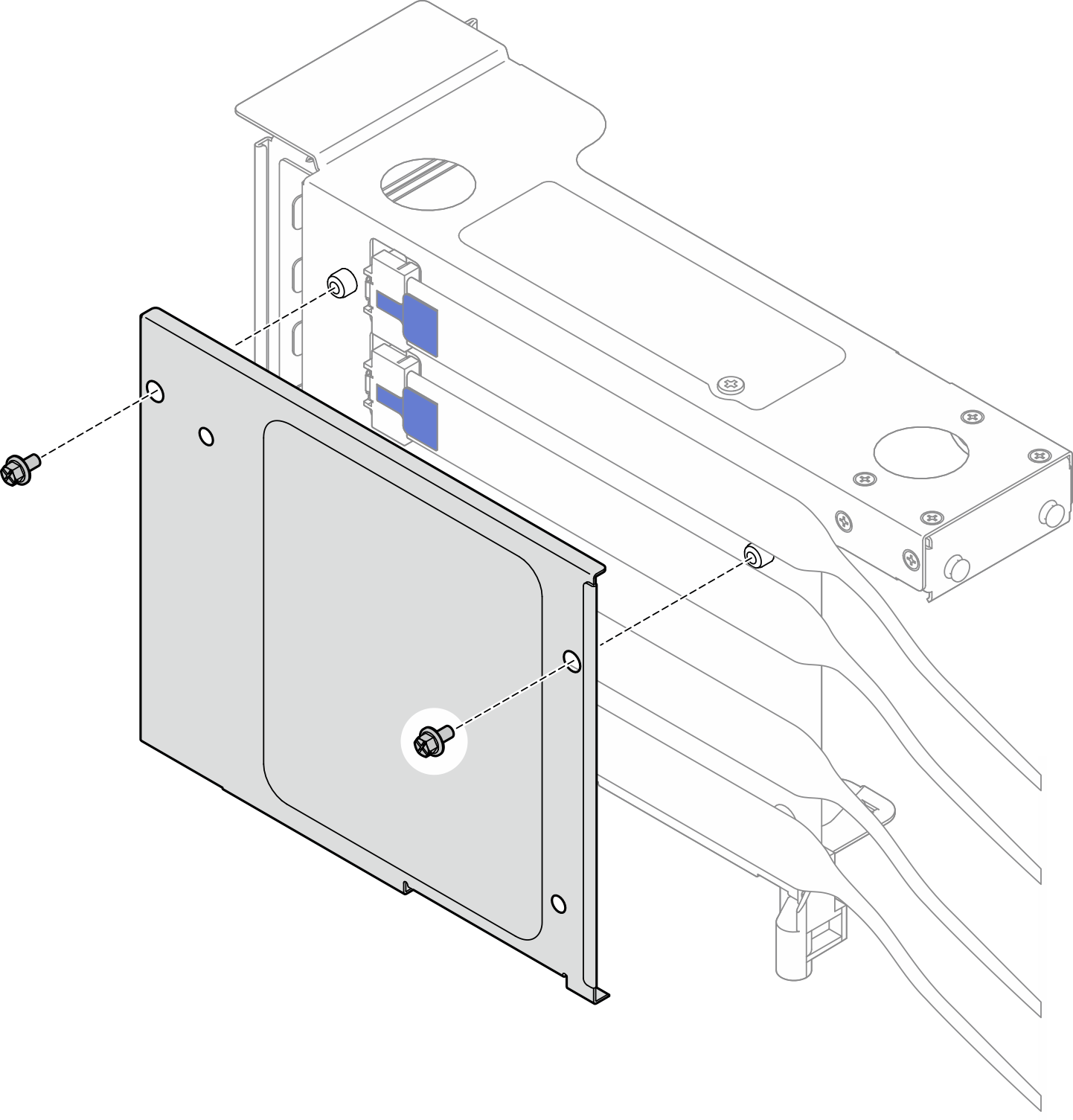

將蓋板安裝到 PCIe 擴充卡匣上；然後，安裝兩顆螺絲固定蓋板。
圖 9. 將蓋板安裝到擴充卡匣

安裝六插槽 HH 擴充卡和匣

程序

如有需要，請安裝 PCIe 擴充卡延伸器。請參閱安裝 PCIe 擴充卡延伸器。
將 PCIe 擴充卡中的螺絲孔對齊 PCIe 擴充卡匣中的螺絲孔；然後，安裝五顆螺絲固定 PCIe 擴充卡。
圖 10. 將 PCIe 擴充卡安裝到擴充卡匣
將 PCIe 固定器安裝到 PCIe 擴充卡匣中；然後，安裝三顆螺絲固定 PCIe 固定器。
圖 11. 將 PCIe 固定器安裝到擴充卡匣
將 PCIe 擴充卡纜線連接到 PCIe 擴充卡內側的對應接頭。
圖 12. 將 PCIe 擴充卡纜線連接到擴充卡內部

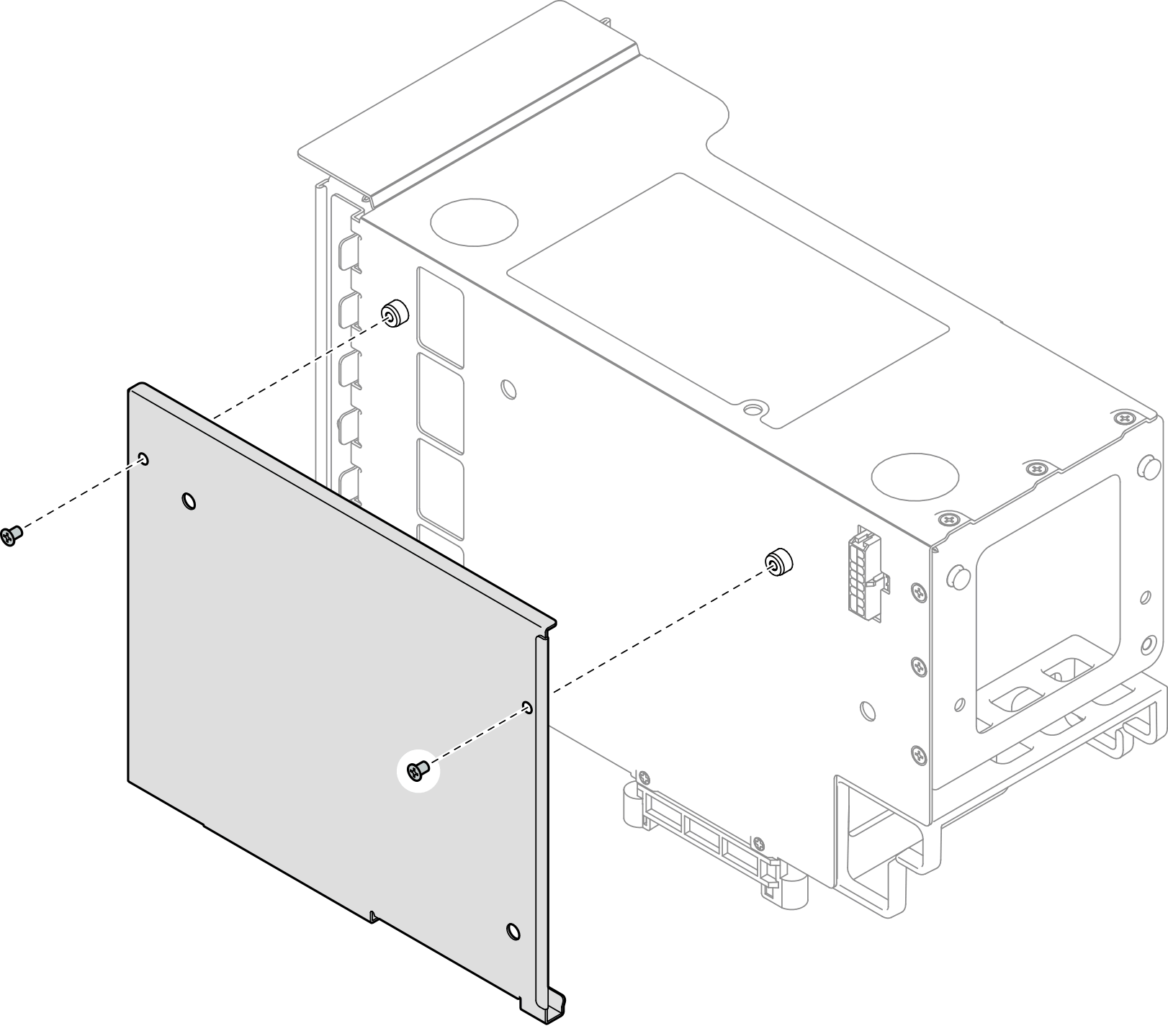

如有需要，請卸下兩顆螺絲和蓋板。
圖 13. 從擴充卡匣卸下蓋板
將 PCIe 擴充卡纜線連接到 PCIe 擴充卡外側的對應接頭。
圖 14. 將 PCIe 擴充卡纜線連接到擴充卡外部

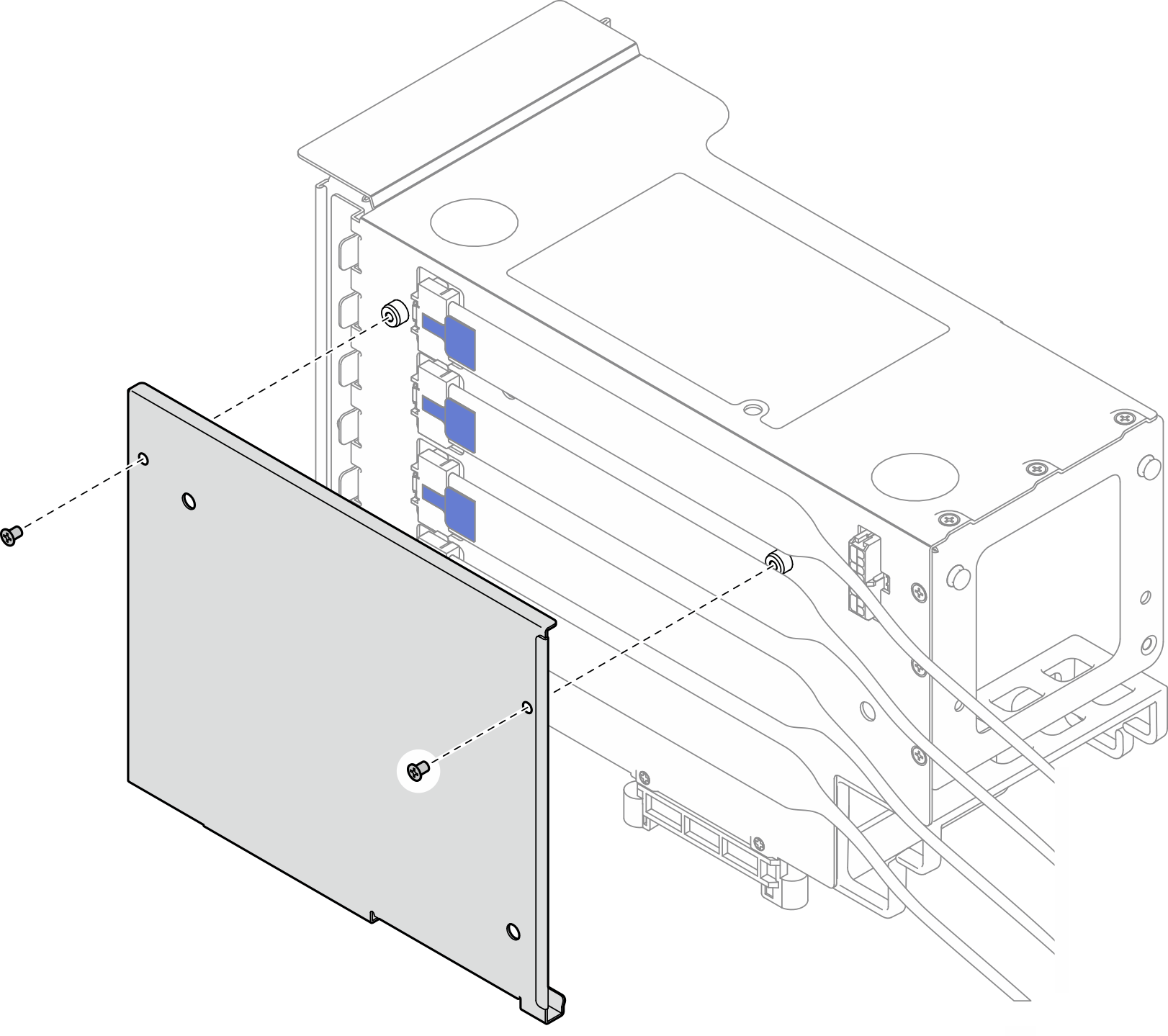

將蓋板安裝到 PCIe 擴充卡匣上；然後，安裝兩顆螺絲固定蓋板。
圖 15. 將蓋板安裝到擴充卡匣

在您完成之後

重新安裝 PCIe 配接卡。請參閱安裝 PCIe 配接卡。
如果您已卸下後方 M.2 框架，請重新安裝它。請參閱安裝後方 M.2 框架和背板。
重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。
重新安裝橫槓。請參閱安裝橫槓。
重新安裝後方上蓋。請參閱安裝後方上蓋。
重新安裝前方上蓋。請參閱安裝前方上蓋。
完成零件更換。請參閱完成零件更換。
