Installazione di una scheda verticale PCIe e un telaio verticale PCIe

Seguire le istruzioni riportate in questa sezione per installare una scheda verticale PCIe e un telaio verticale PCIe.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota
  • Per maggiori dettagli sui diversi tipi di schede verticali, vedere Vista posteriore.
  • Se si installa un nuovo telaio verticale, applicare l'etichetta del telaio verticale alla parte posteriore del nuovo telaio verticale, se necessario.
A seconda della configurazione, attenersi alle procedure corrispondenti riportate di seguito per la rimozione corretta.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Installazione della scheda verticale FH a due slot e del telaio​

Procedura

  1. Se necessario, installare le estensioni della scheda verticale PCIe. Vedere Installazione di un'estensione della scheda verticale PCIe.

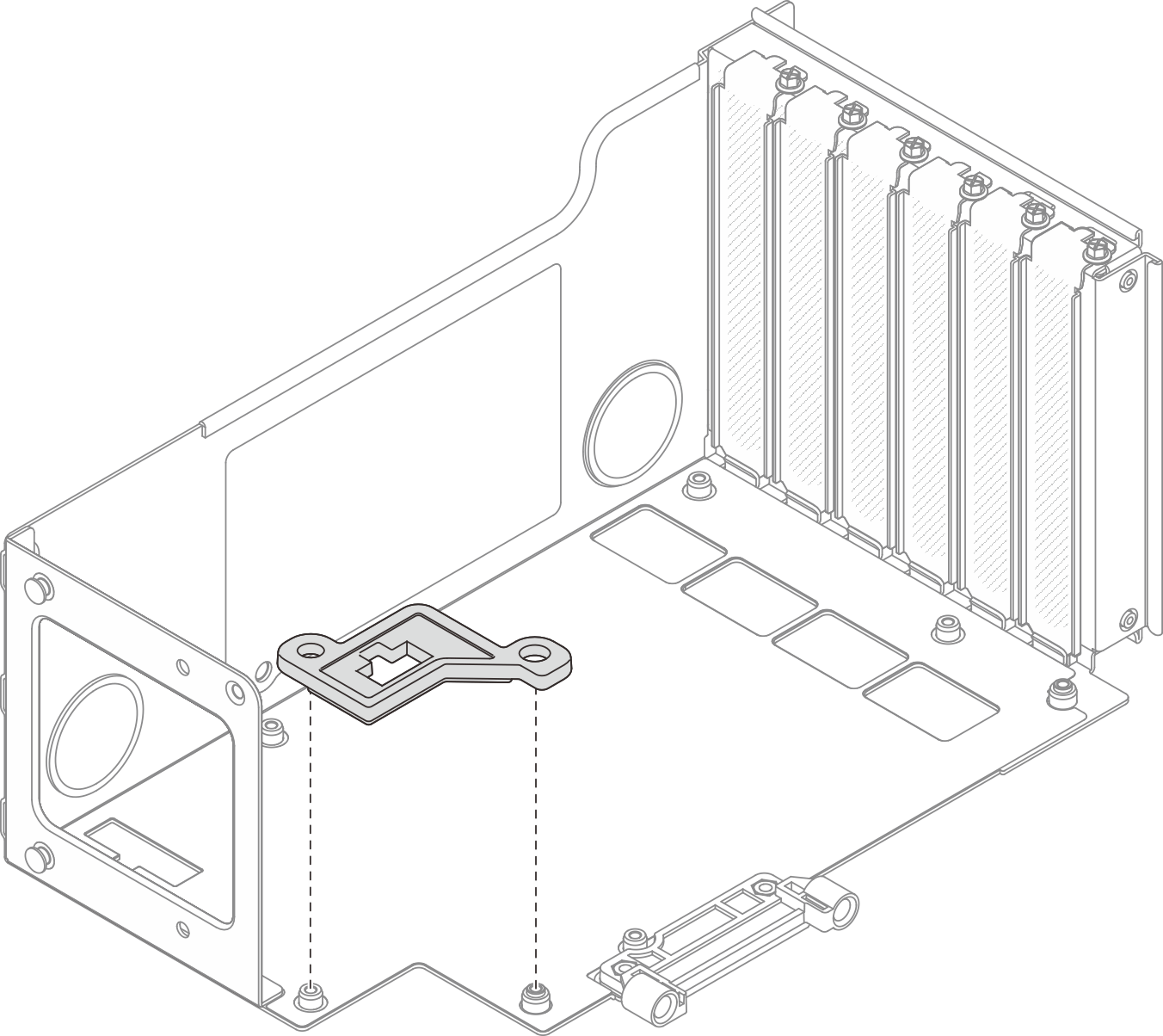

  2. Se necessario, allineare e installare la guida del connettore nel telaio verticale PCIe.
    Figura 1. Installazione della guida del connettore sul telaio verticale

    Installing connector guide to riser cage

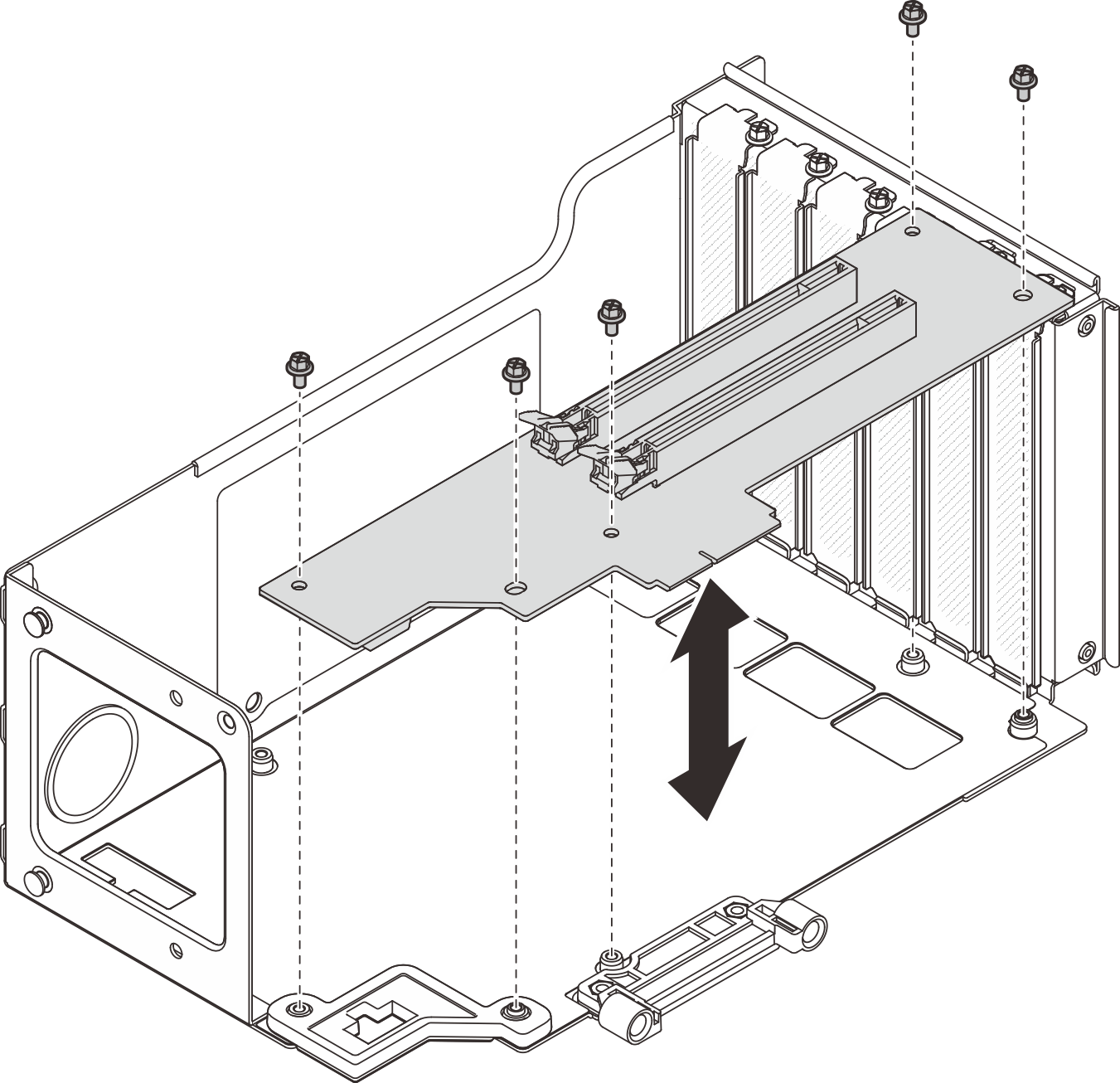

  3. Allineare i fori per viti sulla scheda verticale PCIe ai fori per viti sul telaio verticale PCIe, quindi installare cinque viti per fissare la scheda verticale PCIe.
    Figura 2. Installazione della scheda verticale PCIe sul telaio verticale

    Installing PCIe riser card to riser cage

Installazione della scheda verticale FH a sei slot e del telaio​

Procedura

  1. Se necessario, installare le estensioni della scheda verticale PCIe. Vedere Installazione di un'estensione della scheda verticale PCIe.

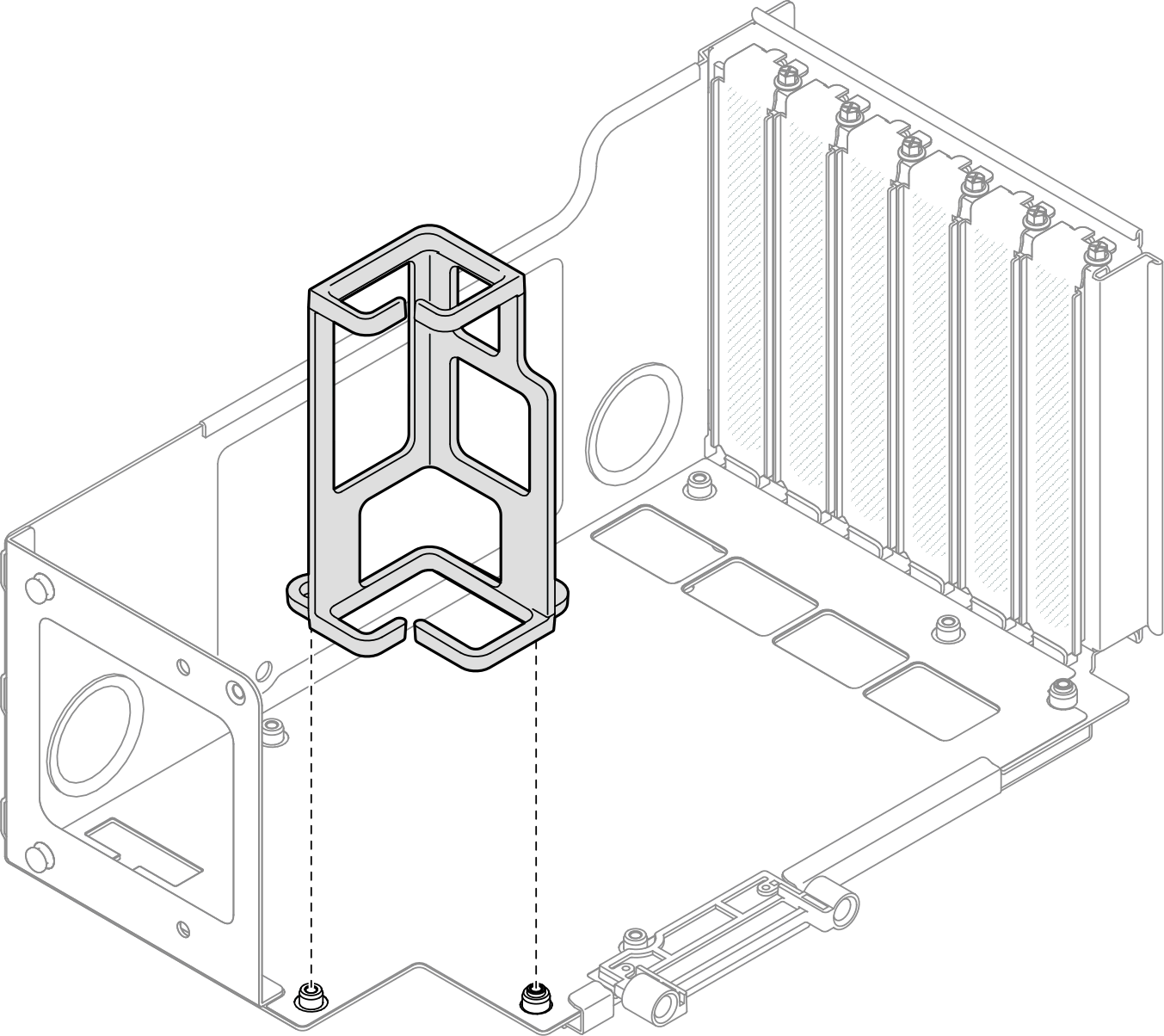

  2. Se necessario, allineare e installare il fermacavo nel telaio verticale PCIe.
    Figura 3. Installazione del fermacavo nel telaio verticale

    Installing cable retainer to riser cage

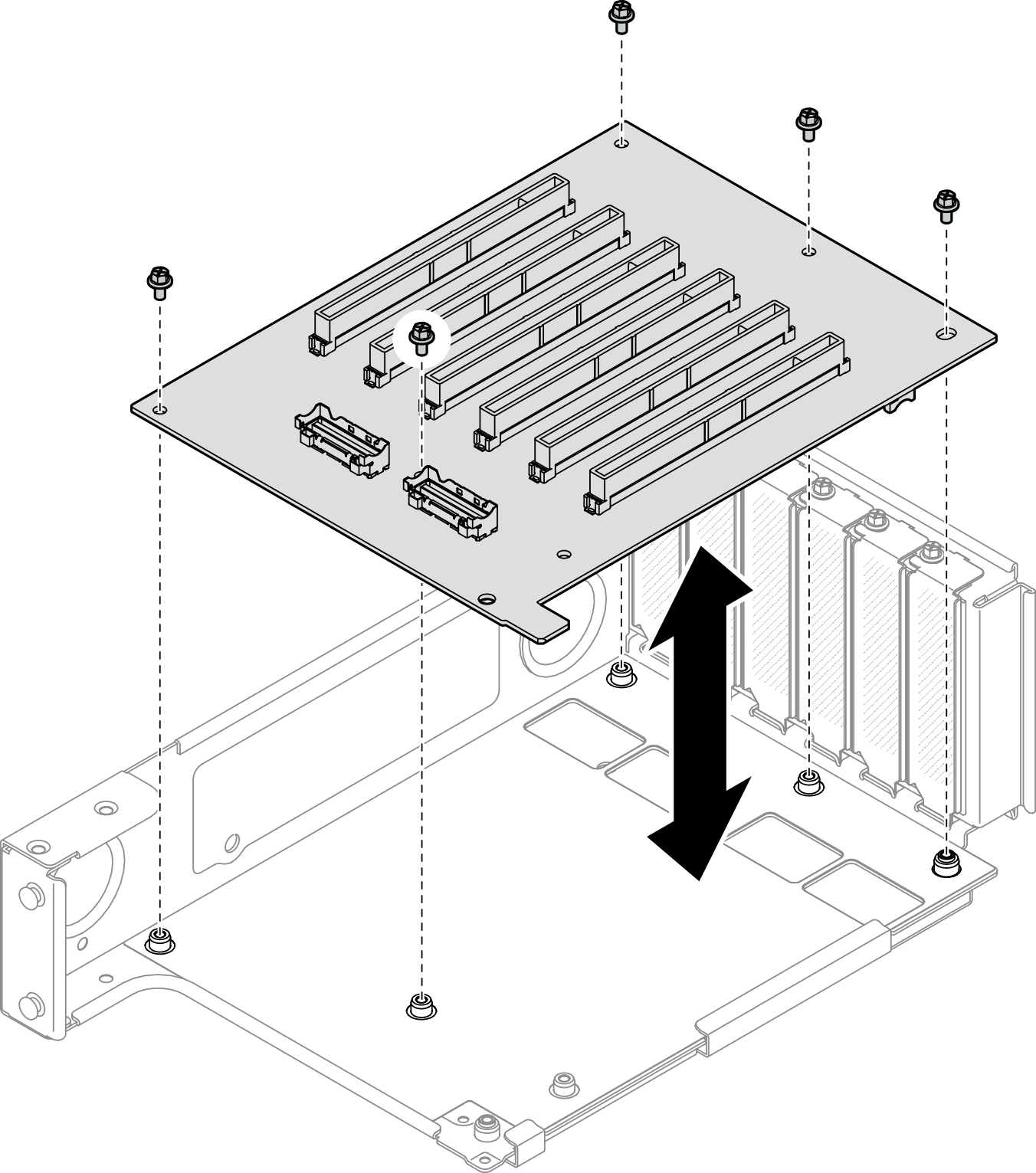

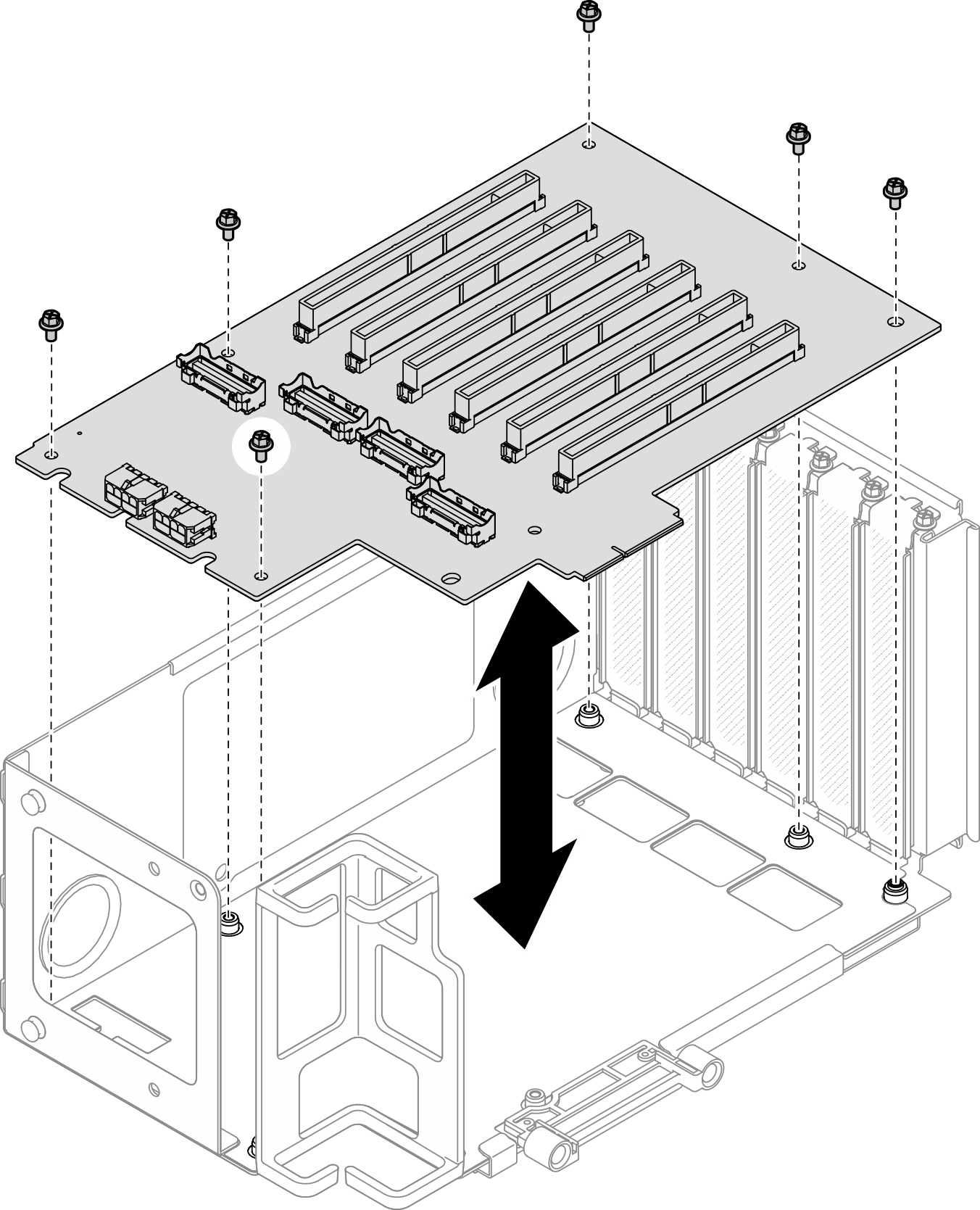

  3. Allineare i fori per viti sulla scheda verticale PCIe ai fori per viti sul telaio verticale PCIe, quindi installare sei viti per fissare la scheda verticale PCIe.
    Figura 4. Installazione della scheda verticale PCIe sul telaio verticale

    Installing PCIe riser card to riser cage

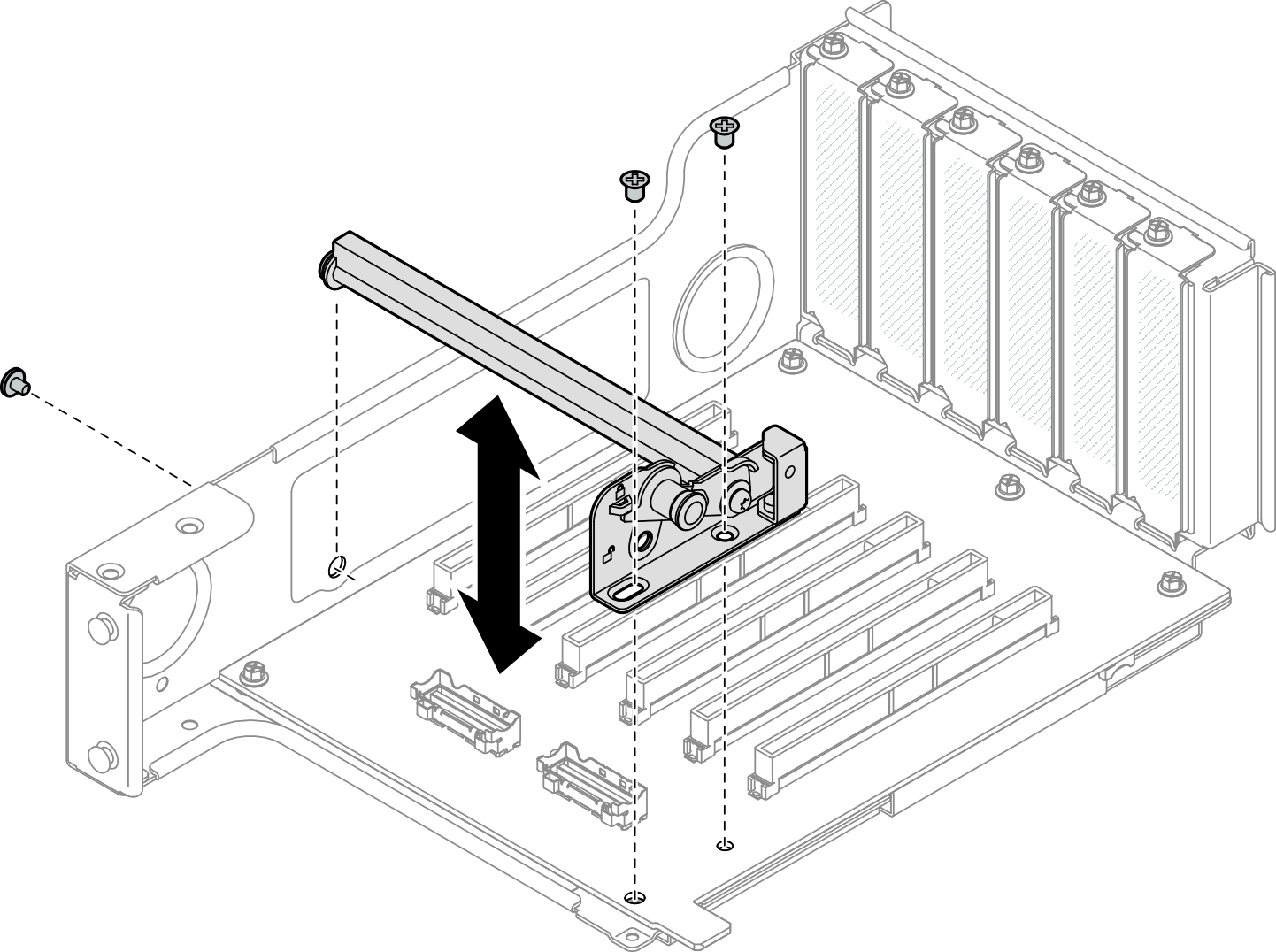

  4. Installare il fermo PCIe nel telaio verticale PCIe, quindi installare tre viti per fissare il fermo PCIe.
    Figura 5. Installazione del fermo PCIe nel telaio verticale

    Installing PCIe retainer to riser

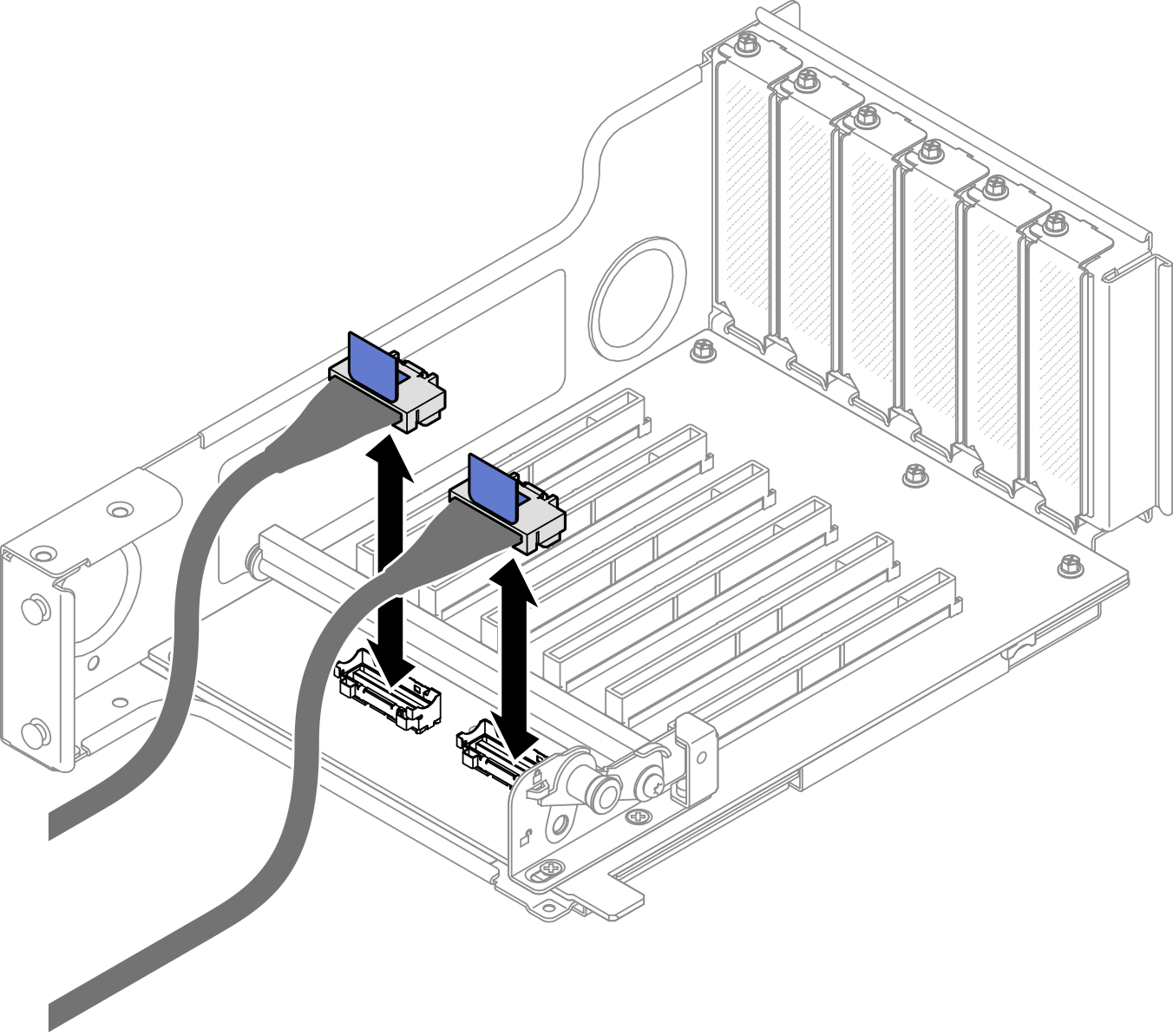

  5. Collegare i cavi della scheda verticale ai connettori corrispondenti all'interno della scheda verticale PCIe.
    Figura 6. Collegamento dei cavi della scheda verticale PCIe all'interno della scheda verticale

    Connecting PCIe riser cables to inside of riser

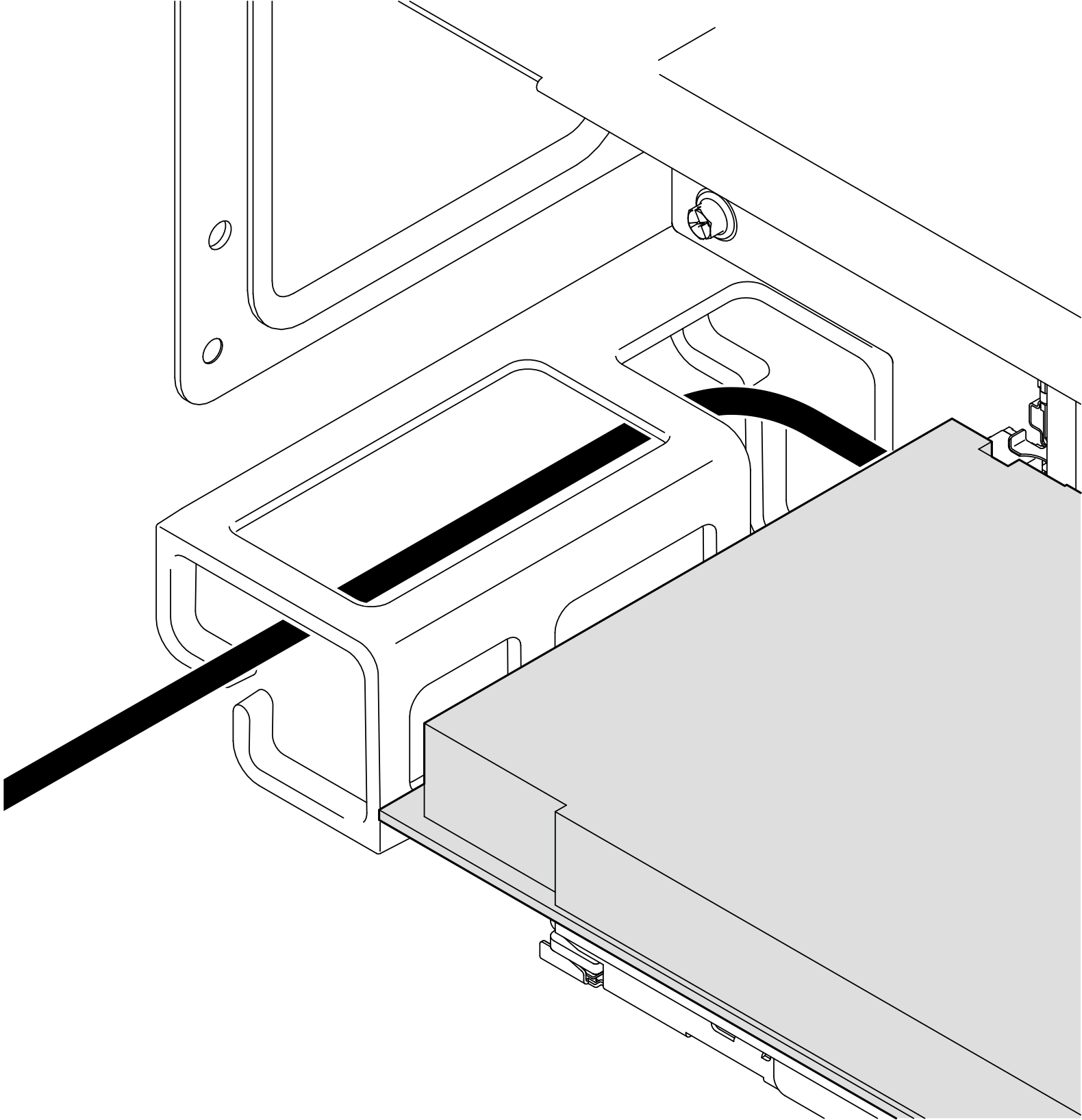

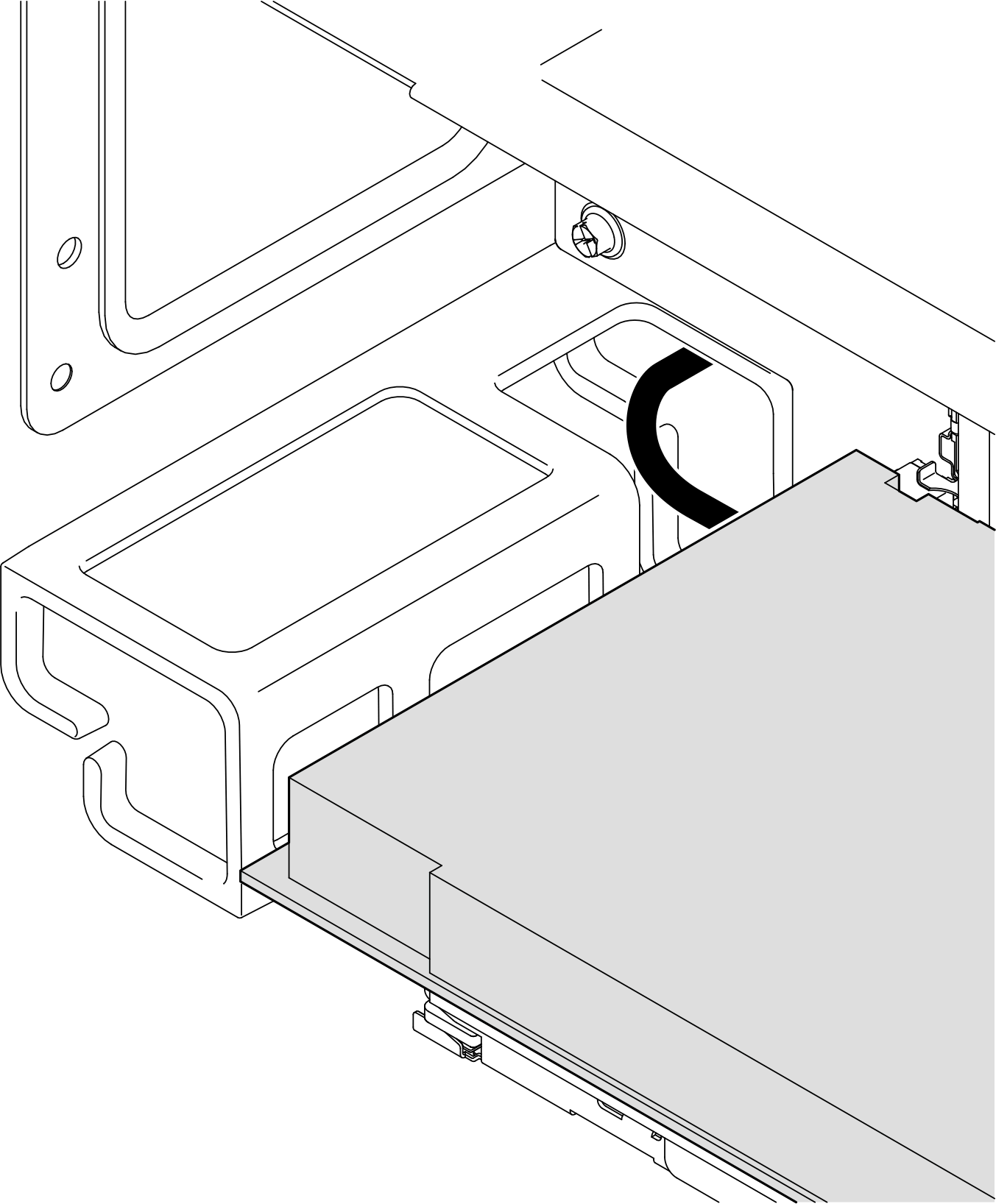

  6. Instradare i cavi della scheda verticale PCIe attraverso il fermacavo come mostrato di seguito.
    Instradamento del cavo nella scheda verticale PCIe 3

    Routing cable in PCIe riser 3
    		Instradamento del cavo nella scheda verticale PCIe 1

    Routing cable in PCIe riser 1

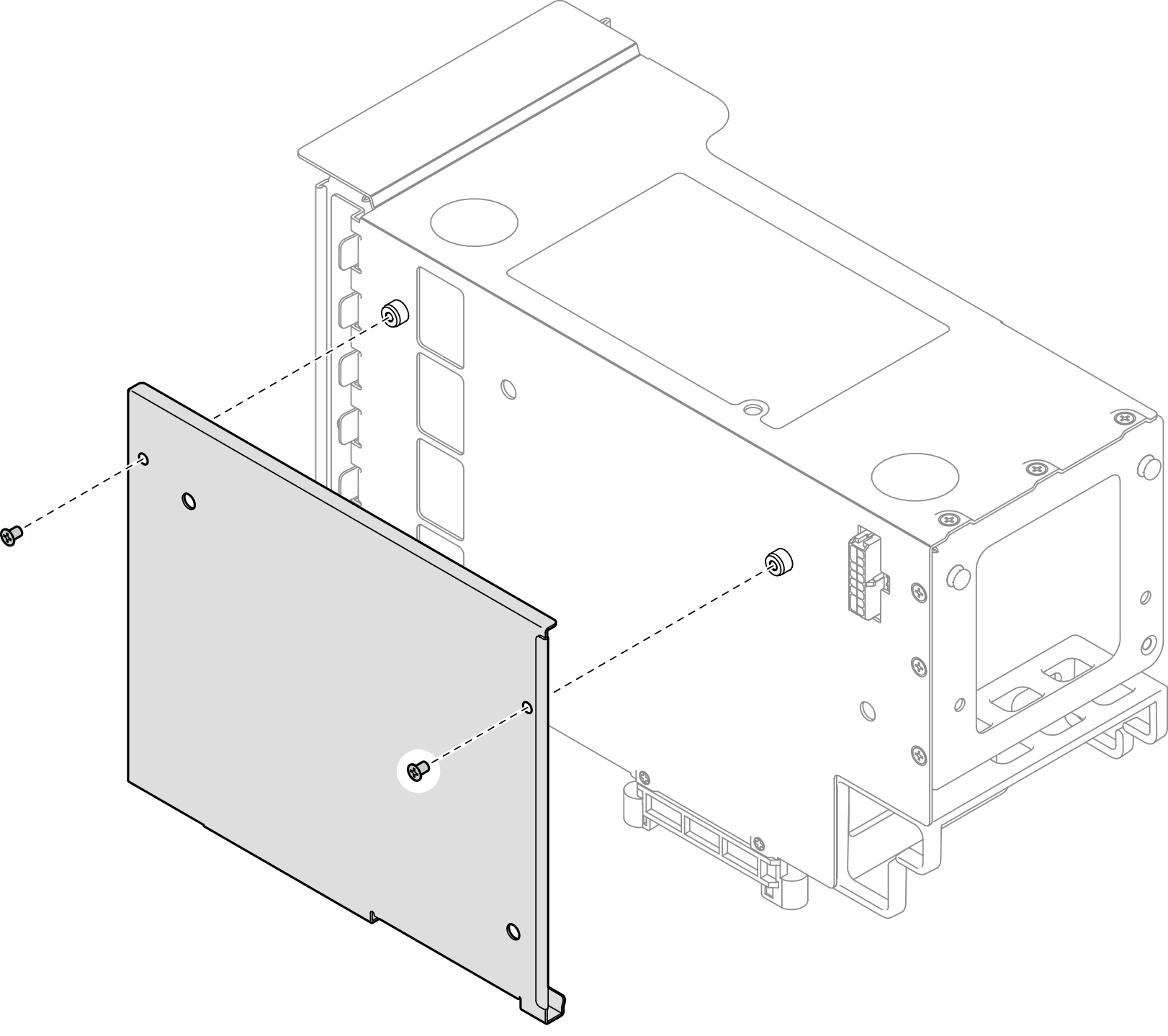

  7. Se necessario, rimuovere le due viti e il coperchio.
    Figura 7. Rimozione del coperchio dal telaio verticale

    Removing cover from riser cage

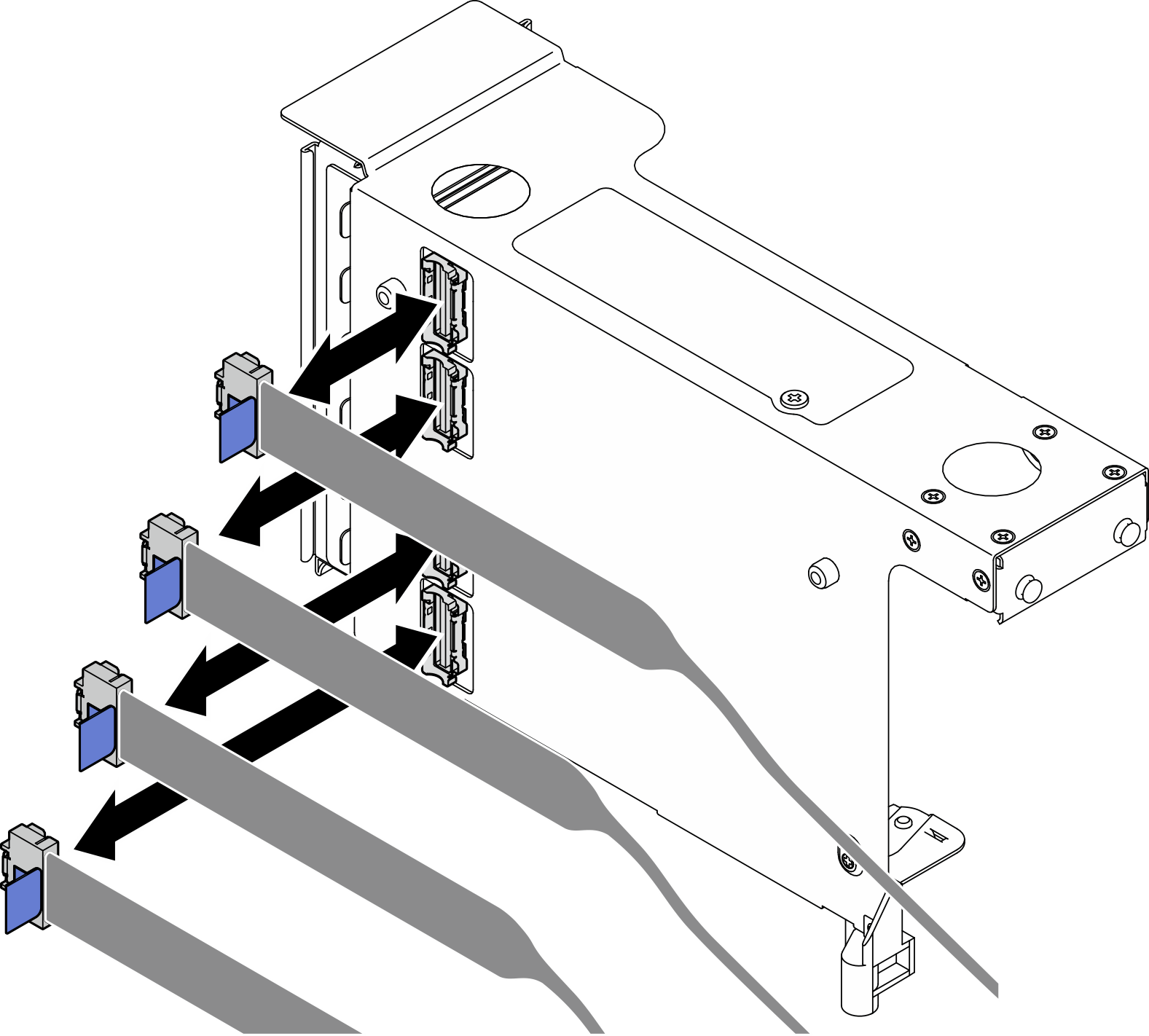

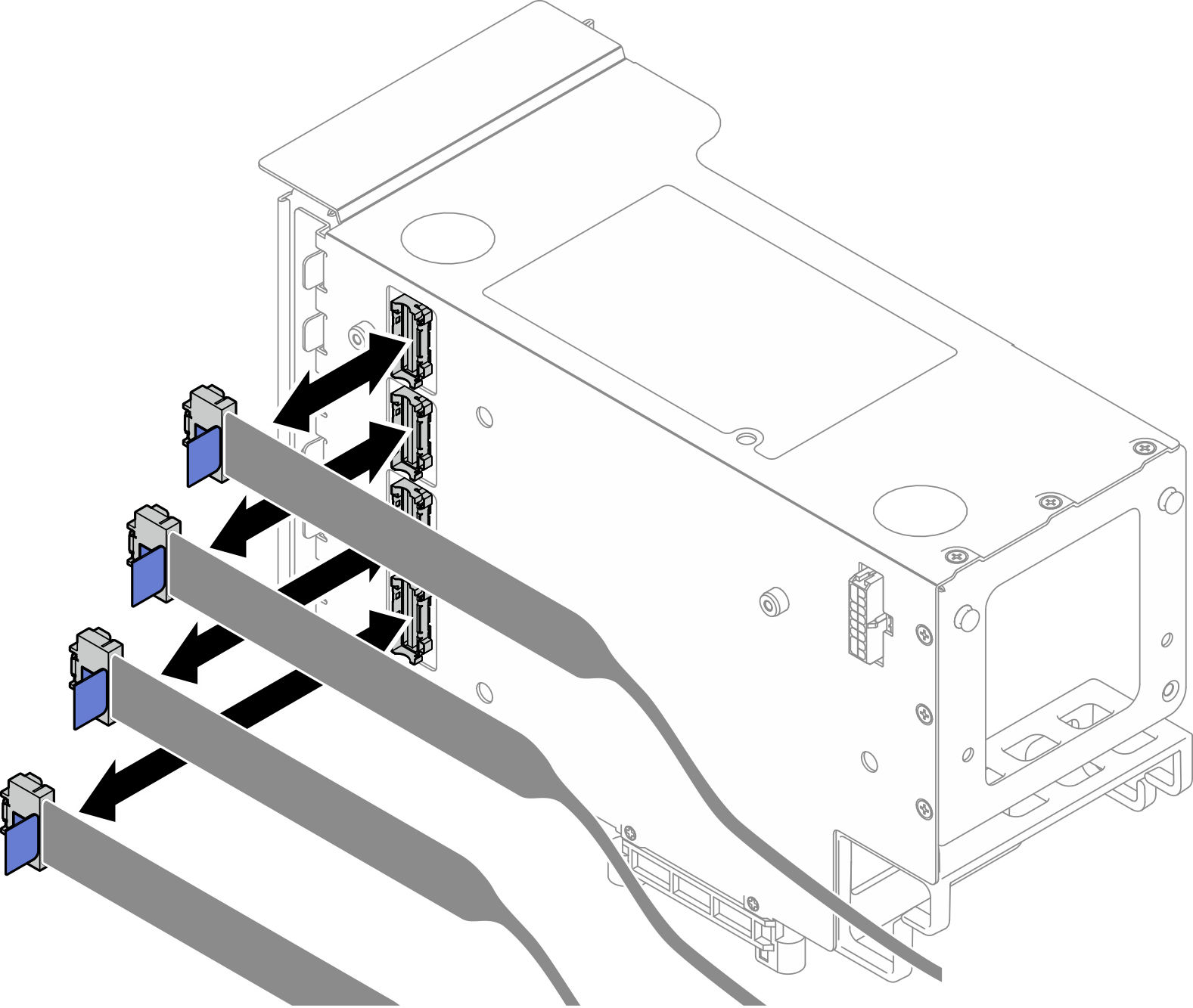

  8. Collegare i cavi della scheda verticale ai connettori corrispondenti all'esterno della scheda verticale PCIe.
    Figura 8. Collegamento dei cavi della scheda verticale PCIe all'esterno della scheda verticale

    Connecting PCIe riser cables to outside of riser

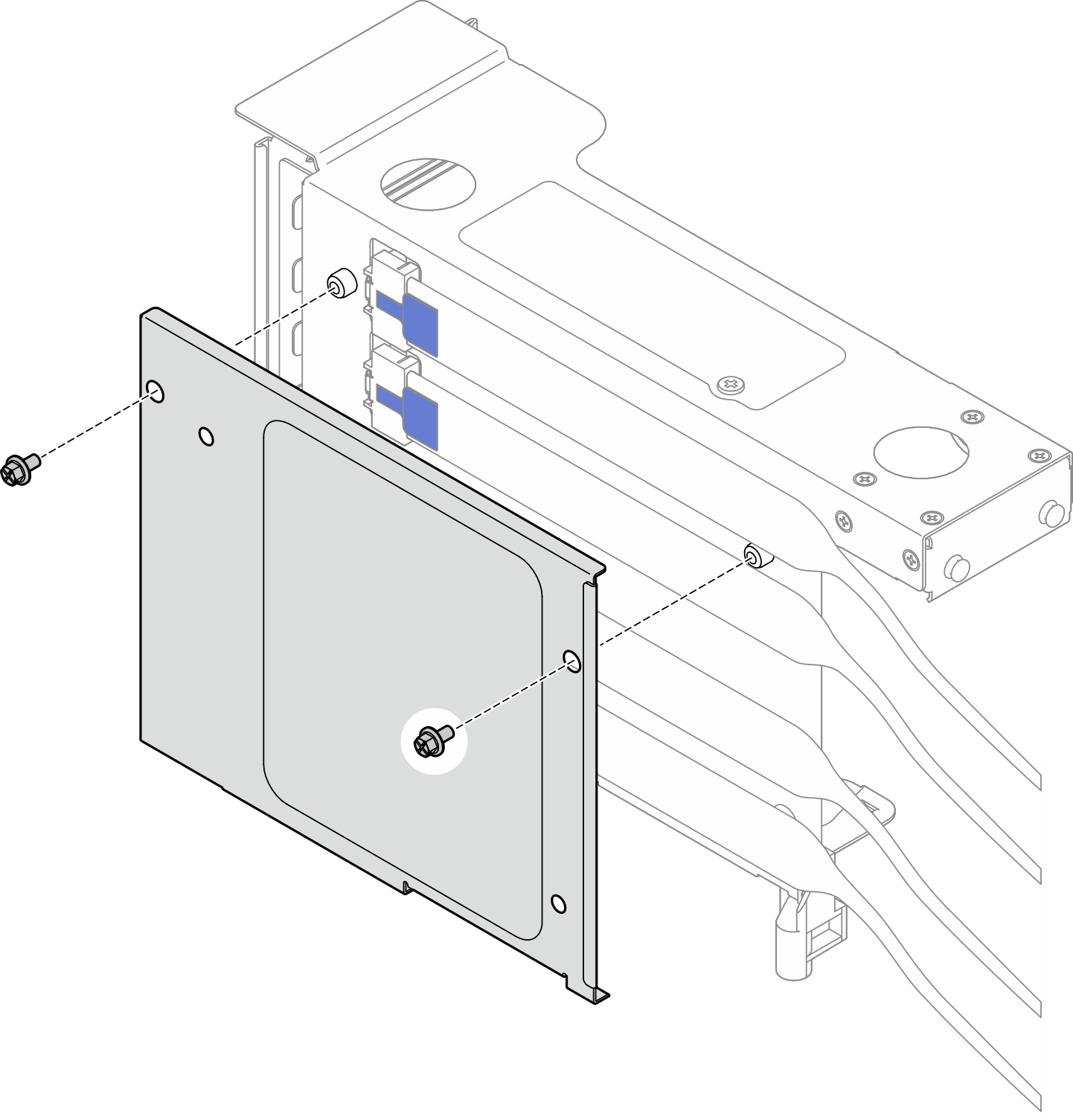

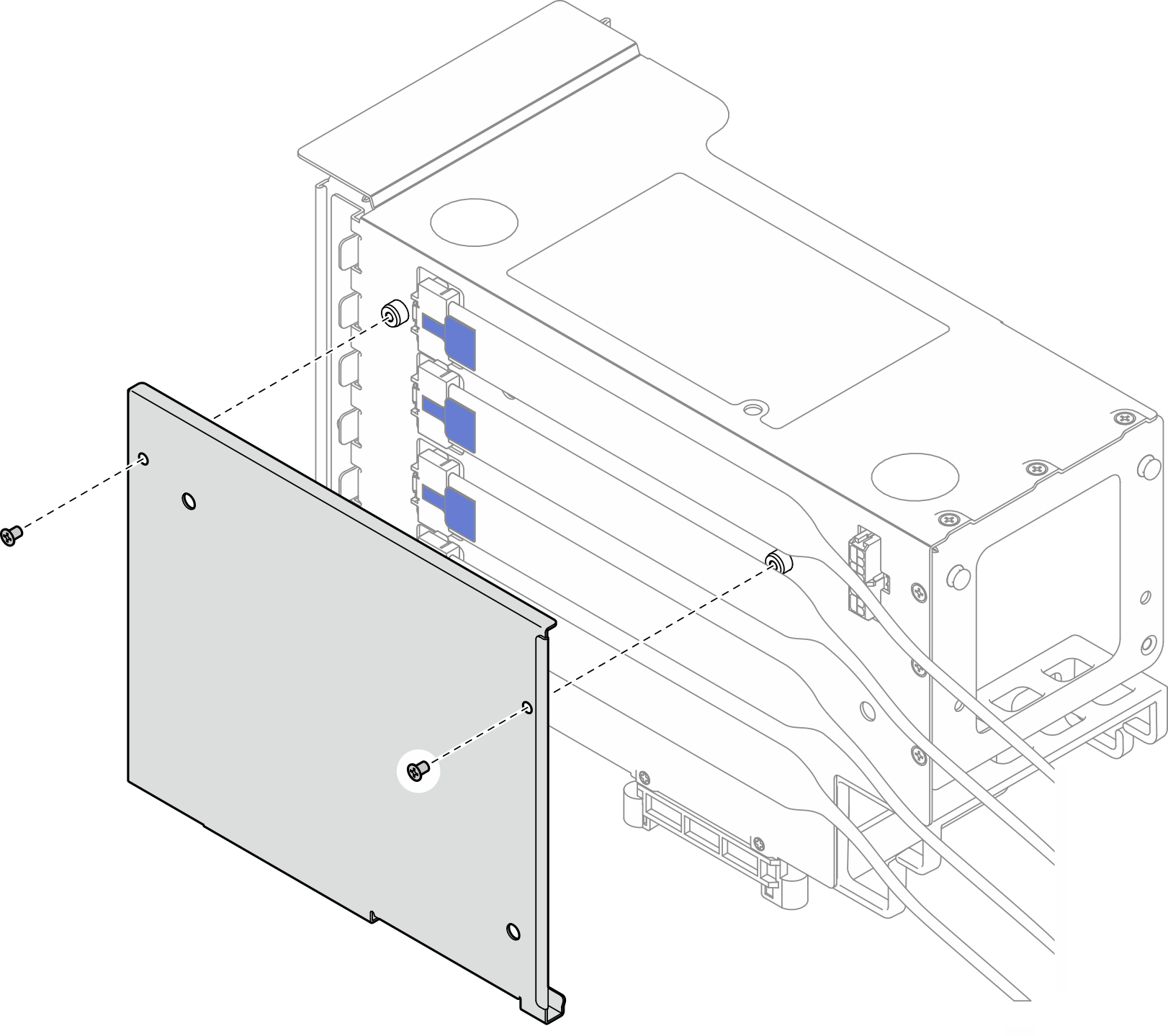

  9. Installare il coperchio sul telaio verticale PCIe, quindi installare due viti per fissare il coperchio.
    Figura 9. Installazione del coperchio sul telaio verticale

    Installing cover to riser cage

Installazione della scheda verticale HH a sei slot e del telaio​

Procedura

  1. Se necessario, installare le estensioni della scheda verticale PCIe. Vedere Installazione di un'estensione della scheda verticale PCIe.
  2. Allineare i fori per viti sulla scheda verticale PCIe ai fori per viti sul telaio verticale PCIe, quindi installare cinque viti per fissare la scheda verticale PCIe.
    Figura 10. Installazione della scheda verticale PCIe sul telaio verticale

    Installing PCIe riser card riser cage

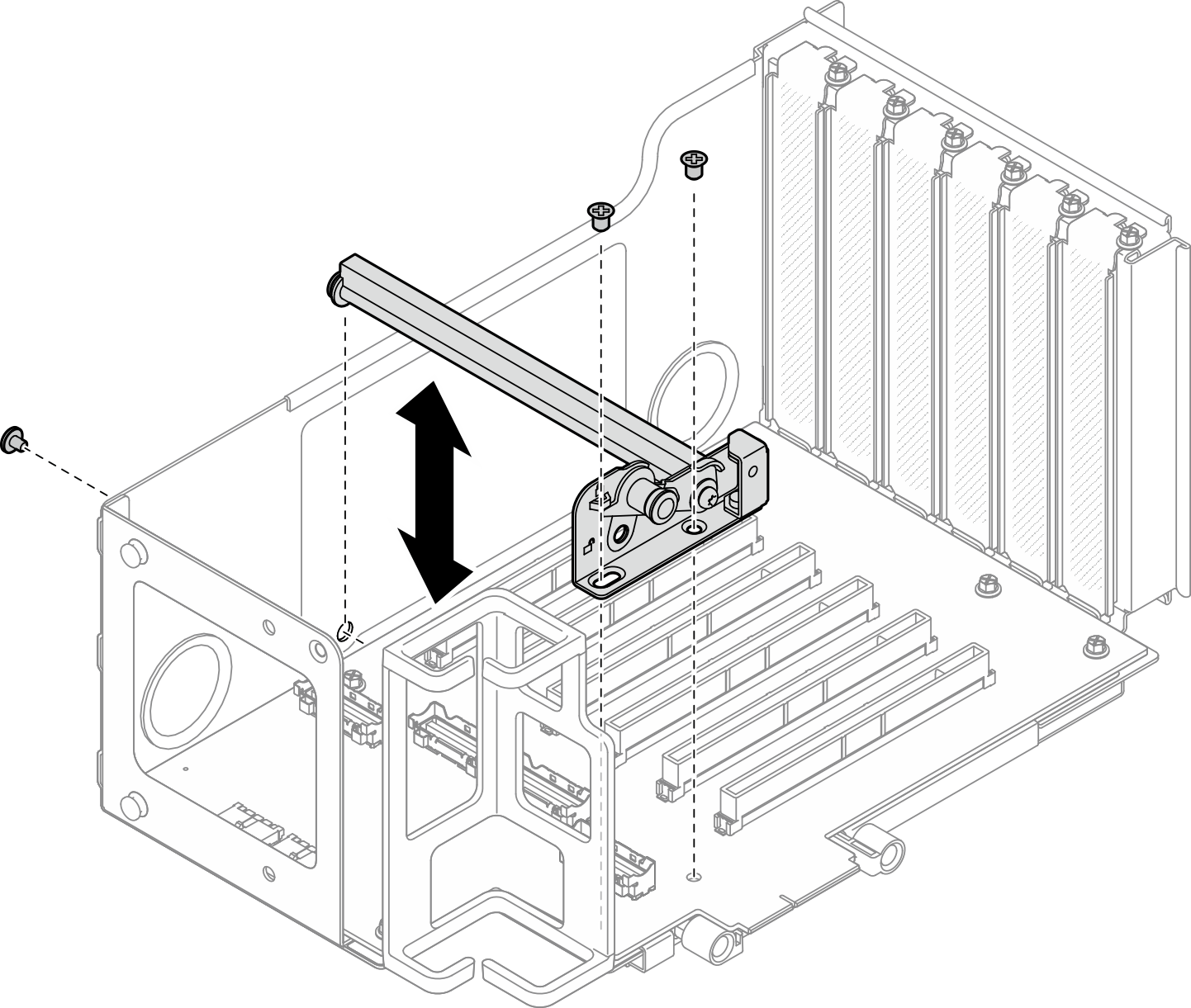

  3. Installare il fermo PCIe nel telaio verticale PCIe, quindi installare tre viti per fissare il fermo PCIe.
    Figura 11. Installazione del fermo PCIe nel telaio verticale

    Installing PCIe retainer to riser cage
  4. Collegare i cavi della scheda verticale PCIe ai connettori corrispondenti all'interno della scheda verticale PCIe.
    Figura 12. Collegamento dei cavi della scheda verticale PCIe all'interno della scheda verticale

    Connecting PCIe riser cables to inside of riser
  5. Se necessario, rimuovere le due viti e il coperchio.
    Figura 13. Rimozione del coperchio dal telaio verticale

    Removing cover from riser cage
  6. Collegare i cavi della scheda verticale PCIe ai connettori corrispondenti all'esterno della scheda verticale PCIe.
    Figura 14. Collegamento dei cavi della scheda verticale PCIe all'esterno della scheda verticale

    Connecting PCIe riser cables to outside of riser

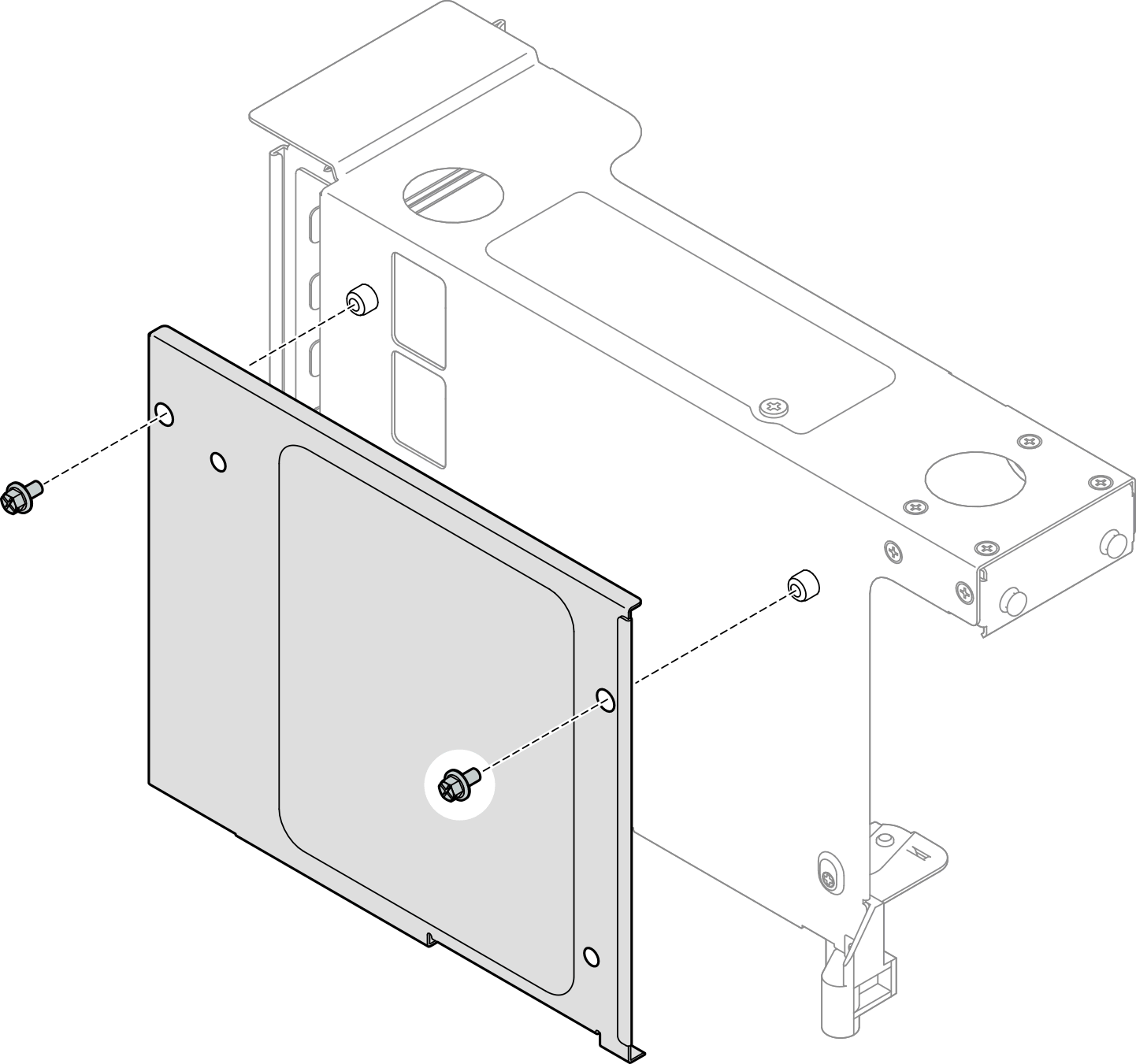

  7. Installare il coperchio sul telaio verticale PCIe, quindi installare due viti per fissare il coperchio.
    Figura 15. Installazione del coperchio sul telaio verticale

    Installing cover to riser cage

Dopo aver terminato

  1. Reinstallare gli adattatori PCIe. Vedere Installazione di un adattatore PCIe.

  2. Reinstallare il telaio unità M.2 posteriore, se precedentemente rimosso. Vedere Installazione del telaio e del backplane dell'unità M.2 posteriore.

  3. Reinstallare le schede verticali PCIe. Vedere Installazione della scheda verticale PCIe.

  4. Reinstallare la barra trasversale. Vedere Installazione della barra trasversale.

  5. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.

  6. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.

  7. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
