PCIe 라이저 카드 및 케이지 설치

절차

1. 필요한 경우 PCIe 라이저 확장기를 설치하십시오. PCIe 라이저 확장기 설치의 내용을 참조하십시오.
2. 필요한 경우 커넥터 가이드를 PCIe 라이저 케이지에 맞춰 설치하십시오.
   그림 1. 라이저 케이지에 커넥터 가이드 설치




3. PCIe 라이저 카드의 나사 구멍을 PCIe 라이저 케이지의 나사 구멍에 맞춘 다음 나사 5개를 설치하여 PCIe 라이저 카드를 고정하십시오.
   그림 2. 라이저 케이지에 PCIe 라이저 카드 설치





절차

1. 필요한 경우 PCIe 라이저 확장기를 설치하십시오. PCIe 라이저 확장기 설치의 내용을 참조하십시오.
2. 필요한 경우 케이블 고정장치를 PCIe 라이저 케이지에 맞춰 설치하십시오.
   그림 3. 라이저 케이지에 케이블 고정장치 설치




3. PCIe 라이저 카드의 나사 구멍을 PCIe 라이저 케이지의 나사 구멍에 맞춘 다음 나사 6개를 설치하여 PCIe 라이저 카드를 고정하십시오.
   그림 4. 라이저 케이지에 PCIe 라이저 카드 설치




4. PCIe 라이저 케이지에 PCIe 고정장치를 설치한 다음 나사 3개를 설치하여 PCIe 고정장치를 고정하십시오.
   그림 5. 라이저 케이지에 PCIe 고정장치 설치




5. 라이저 케이블을 PCIe 라이저 카드 내부의 해당 커넥터에 연결하십시오.
   그림 6. 라이저 내부에 PCIe 라이저 케이블 연결




6. 아래와 같이 케이블 고정장치를 통해 PCIe 라이저 케이블을 배선하십시오.

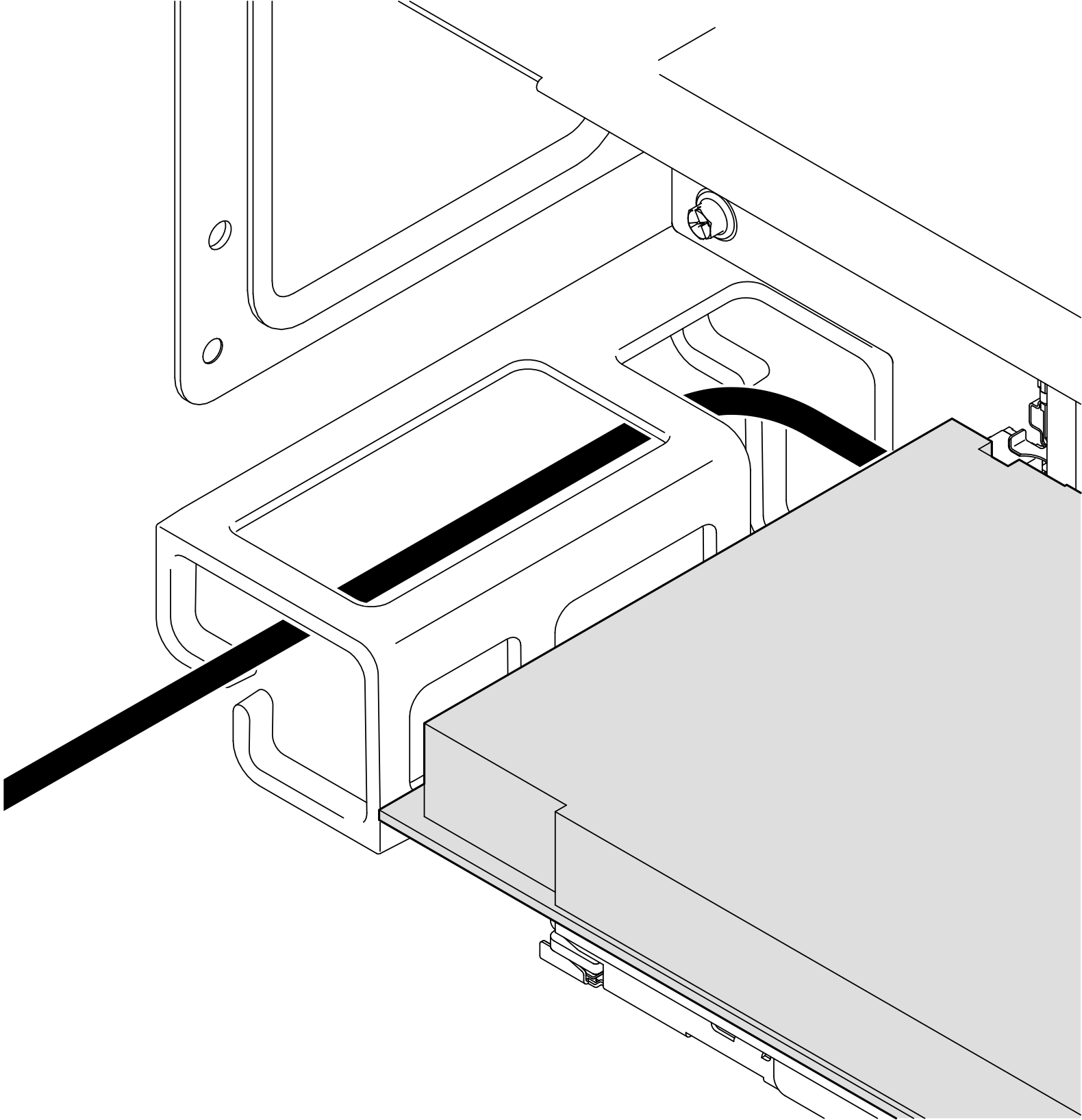

   PCIe 라이저 3의 케이블 배선

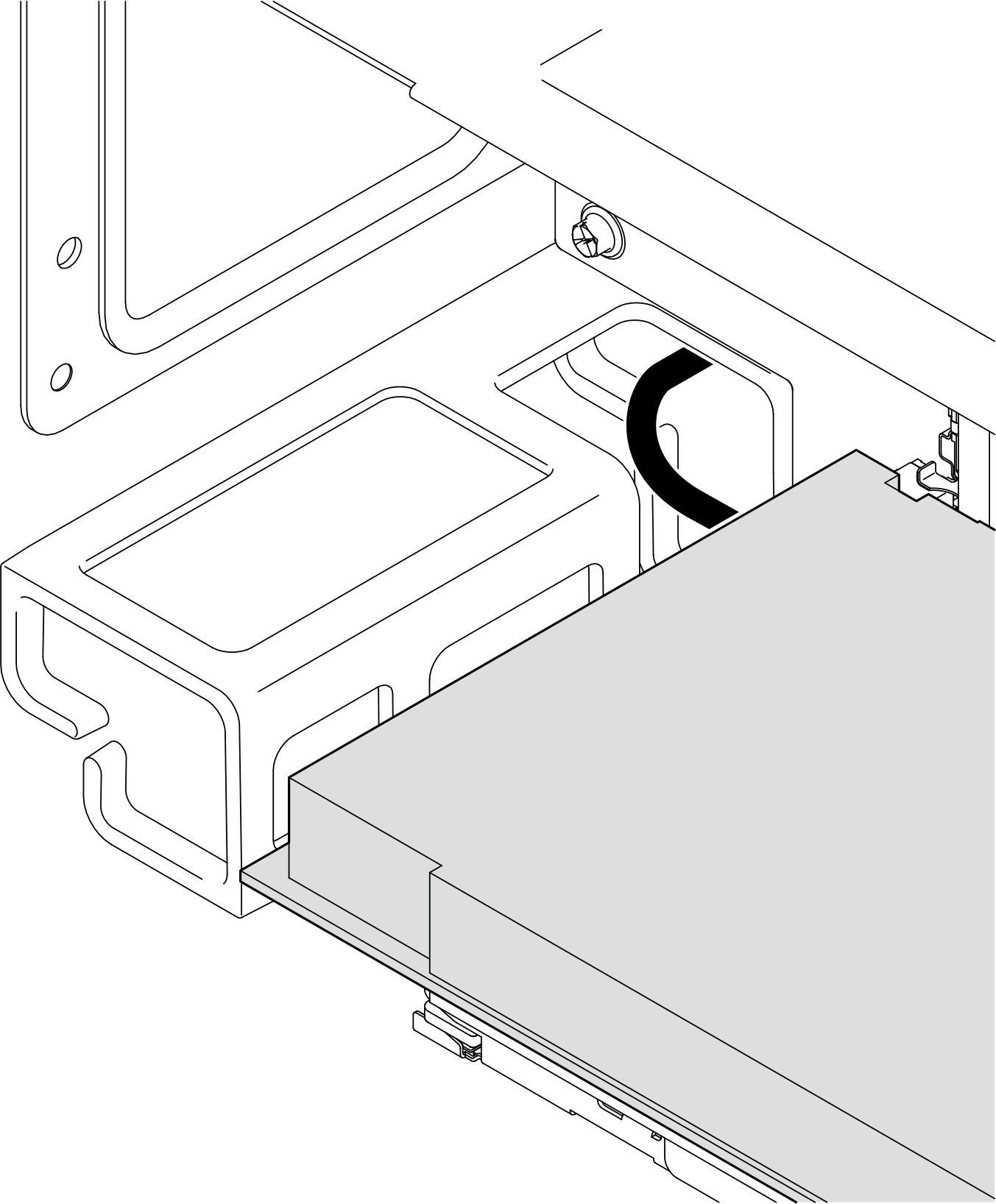

   PCIe 라이저 1의 케이블 배선

7. 필요한 경우 나사 2개와 덮개를 제거하십시오.

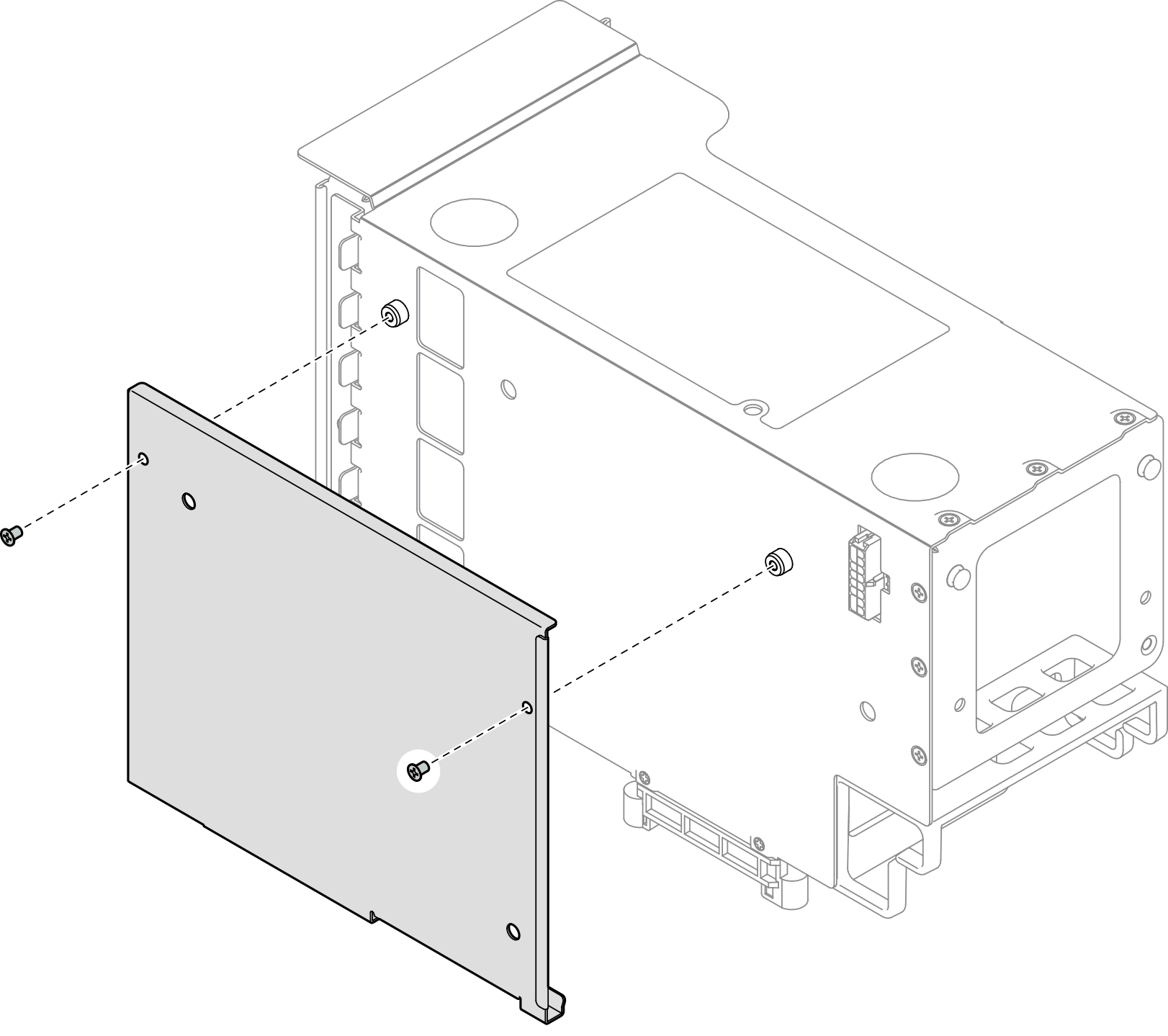

   그림 7. 라이저 케이지에서 덮개 제거




8. 라이저 케이블을 PCIe 라이저 외부의 해당 커넥터에 연결하십시오.
   그림 8. 라이저 외부에 PCIe 라이저 케이블 연결




9. PCIe 라이저 케이지에 덮개를 설치한 다음 나사 2개를 설치하여 덮개를 고정하십시오.
   그림 9. 라이저 케이지에 덮개 설치





절차

1. 필요한 경우 PCIe 라이저 확장기를 설치하십시오. PCIe 라이저 확장기 설치의 내용을 참조하십시오.
2. PCIe 라이저 카드의 나사 구멍을 PCIe 라이저 케이지의 나사 구멍에 맞춘 다음 나사 5개를 설치하여 PCIe 라이저 카드를 고정하십시오.
   그림 10. 라이저 케이지에 PCIe 라이저 카드 설치




3. PCIe 라이저 케이지에 PCIe 고정장치를 설치한 다음 나사 3개를 설치하여 PCIe 고정장치를 고정하십시오.
   그림 11. 라이저 케이지에 PCIe 고정장치 설치




4. PCIe 라이저 케이블을 PCIe 라이저 내부의 해당 커넥터에 연결하십시오.
   그림 12. 라이저 내부에 PCIe 라이저 케이블 연결




5. 필요한 경우 나사 2개와 덮개를 제거하십시오.

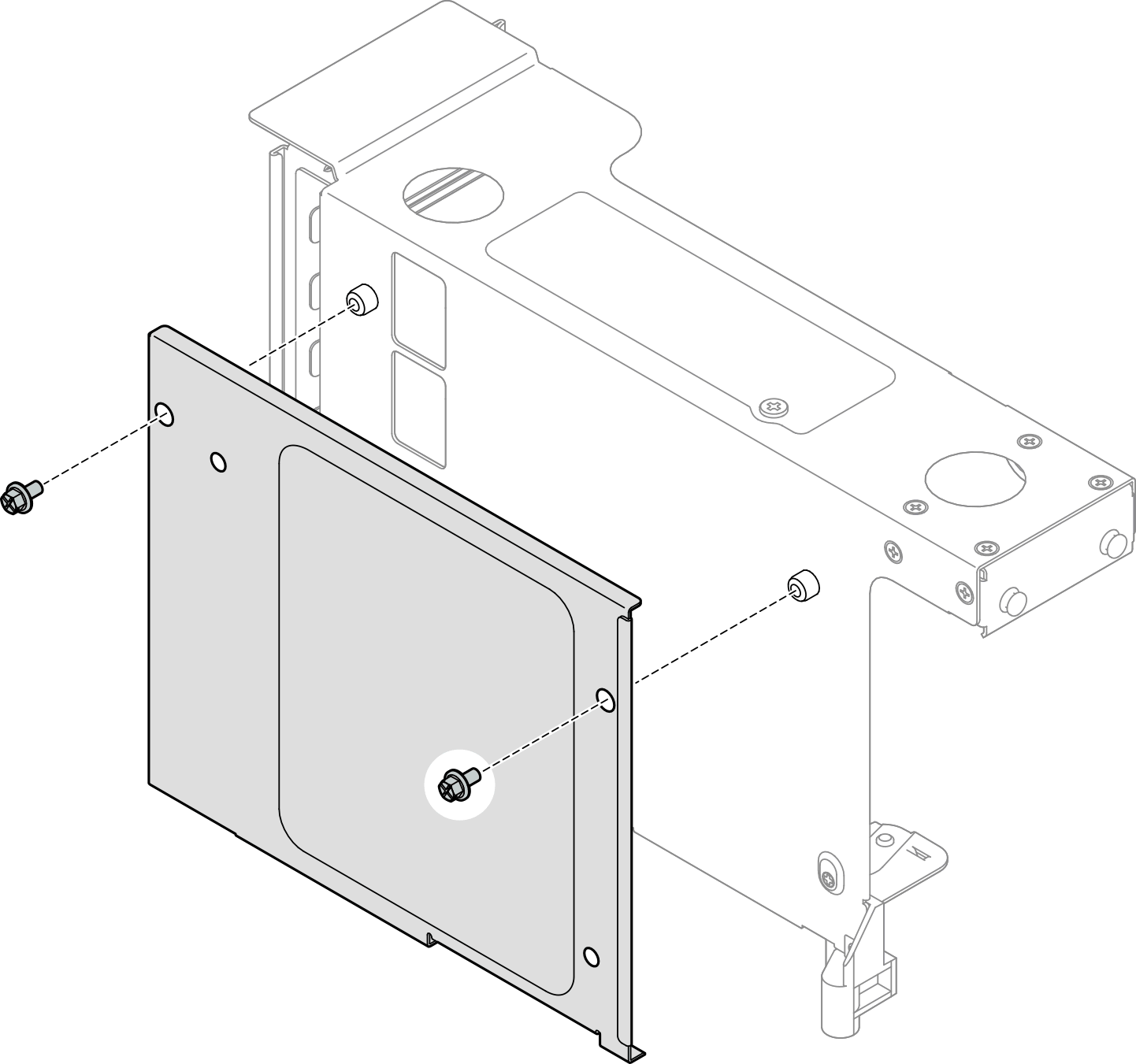

   그림 13. 라이저 케이지에서 덮개 제거




6. PCIe 라이저 케이블을 PCIe 라이저 외부의 해당 커넥터에 연결하십시오.
   그림 14. 라이저 외부에 PCIe 라이저 케이블 연결




7. PCIe 라이저 케이지에 덮개를 설치한 다음 나사 2개를 설치하여 덮개를 고정하십시오.
   그림 15. 라이저 케이지에 덮개 설치
