Instalar uma placa riser PCIe e gaiola

Siga as instruções nesta seção para instalar uma placa riser PCIe e o compartimento.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
  • Para obter mais detalhes sobre os diferentes tipos de placa riser, consulte Vista traseira.
  • Se estiver instalando uma nova gaiola de placa riser, conecte a etiqueta da gaiola à parte traseira da nova gaiola, se necessário.
Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de remoção adequado.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Instalar a placa riser FH de dois slots e o compartimento​

Procedimento

  1. Se necessário, instale os extensores da placa riser PCIe. Consulte Instalar um extensor da placa riser PCIe.
  2. Se necessário, alinhe e instale a guia do conector na gaiola da placa riser PCIe.
    Figura 1. Instalando a guia do conector no compartimento da placa riser

    Installing connector guide to riser cage
  3. Alinhe os buracos de parafuso na placa riser PCIe com os buracos no compartimento da placa riser PCIe. Em seguida, instale cinco parafusos para prender a placa riser PCIe.
    Figura 2. Instalando a placa riser PCIe no compartimento da placa riser

    Installing PCIe riser card to riser cage

Instalar a placa riser FH de seis slots e o compartimento​

Procedimento

  1. Se necessário, instale os extensores da placa riser PCIe. Consulte Instalar um extensor da placa riser PCIe.
  2. Se necessário, alinhe e instale o retentor de cabos no compartimento da placa riser PCIe.
    Figura 3. Instalando o retentor de cabos no compartimento da placa riser

    Installing cable retainer to riser cage
  3. Alinhe os buracos de parafuso na placa riser PCIe com os buracos no compartimento da placa riser PCIe. Em seguida, instale seis parafusos para prender a placa riser PCIe.
    Figura 4. Instalando a placa riser PCIe no compartimento da placa riser

    Installing PCIe riser card to riser cage
  4. Instale o retentor PCIe no compartimento da placa riser PCIe. Em seguida, instale três parafusos para prender o retentor PCIe.
    Figura 5. Instalando o retentor PCIe no compartimento da placa riser

    Installing PCIe retainer to riser
  5. Conecte os cabos da placa riser aos conectores correspondentes na parte interna da placa riser PCIe.
    Figura 6. Conectando cabos da placa riser PCIe ao interior da placa riser

    Connecting PCIe riser cables to inside of riser
  6. Passe os cabos da placa riser PCIe pelo retentor de cabos, conforme mostrado abaixo.
    Roteamento de cabos na placa riser PCIe 3

    Routing cable in PCIe riser 3
    		Roteamento de cabos na placa riser PCIe 1

    Routing cable in PCIe riser 1
  7. Se necessário, remova os dois parafusos e a tampa.
    Figura 7. Removendo a tampa do compartimento da placa riser

    Removing cover from riser cage
  8. Conecte os cabos da placa riser aos conectores correspondentes na parte externa da placa riser PCIe.
    Figura 8. Conectando cabos da placa riser PCIe ao exterior da placa riser

    Connecting PCIe riser cables to outside of riser

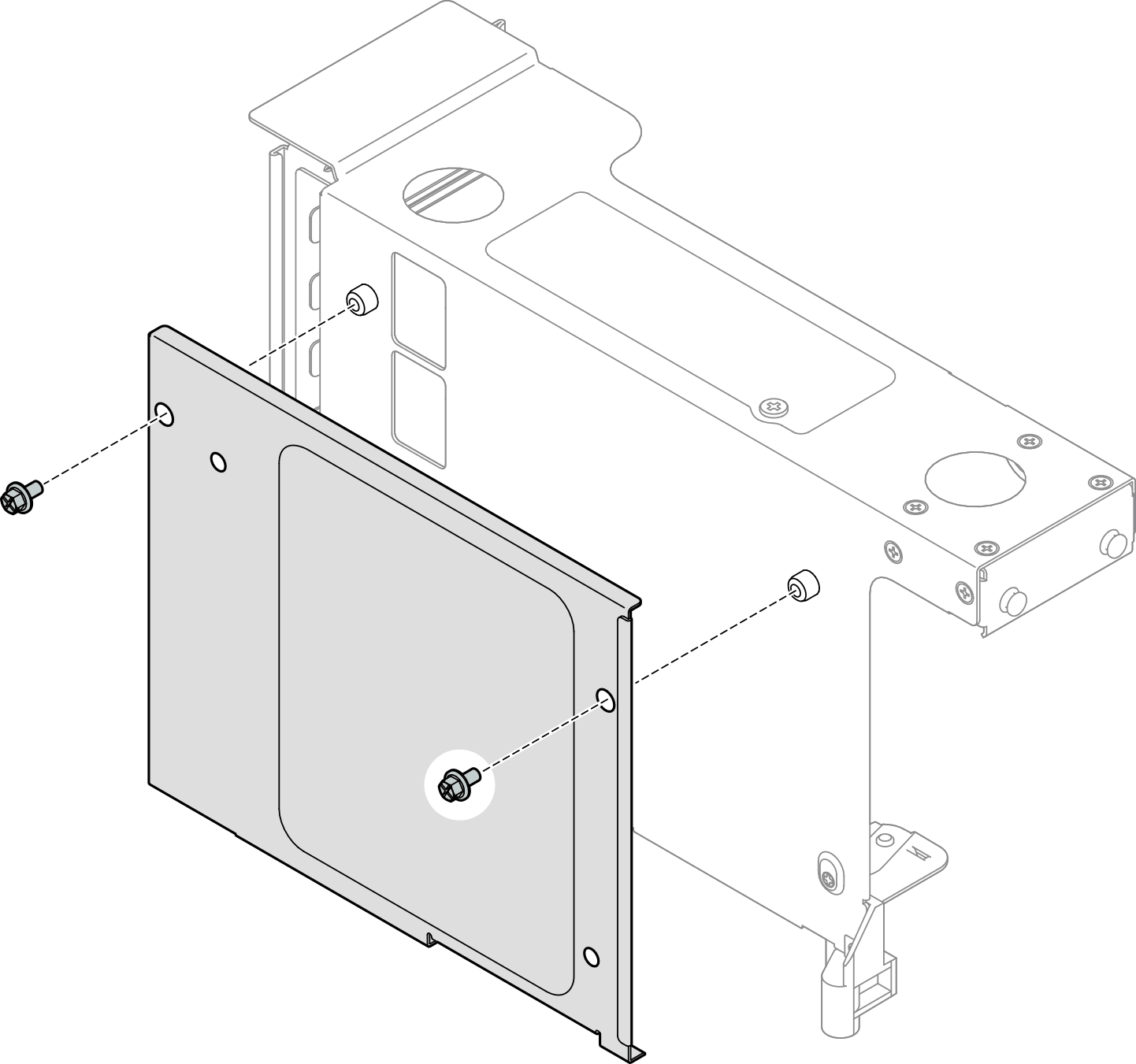

  9. Instale a tampa no compartimento da placa riser PCIe. Em seguida, instale dois parafusos para prender a tampa.
    Figura 9. Instalando a tampa no compartimento da placa riser

    Installing cover to riser cage

Instalar a placa riser HH de seis slots e o compartimento​

Procedimento

  1. Se necessário, instale os extensores da placa riser PCIe. Consulte Instalar um extensor da placa riser PCIe.
  2. Alinhe os buracos de parafuso na placa riser PCIe com os buracos no compartimento da placa riser PCIe. Em seguida, instale cinco parafusos para prender a placa riser PCIe.
    Figura 10. Instalando a placa riser PCIe no compartimento da placa riser

    Installing PCIe riser card riser cage
  3. Instale o retentor PCIe no compartimento da placa riser PCIe. Em seguida, instale três parafusos para prender o retentor PCIe.
    Figura 11. Instalando o retentor PCIe no compartimento da placa riser

    Installing PCIe retainer to riser cage
  4. Conecte os cabos da placa riser PCIe aos conectores correspondentes na parte interna da placa riser PCIe.
    Figura 12. Conectando cabos da placa riser PCIe ao interior da placa riser

    Connecting PCIe riser cables to inside of riser
  5. Se necessário, remova os dois parafusos e a tampa.
    Figura 13. Removendo a tampa do compartimento da placa riser

    Removing cover from riser cage
  6. Conecte os cabos da placa riser PCIe aos conectores correspondentes na parte externa da placa riser PCIe.
    Figura 14. Conectando cabos da placa riser PCIe ao exterior da placa riser

    Connecting PCIe riser cables to outside of riser

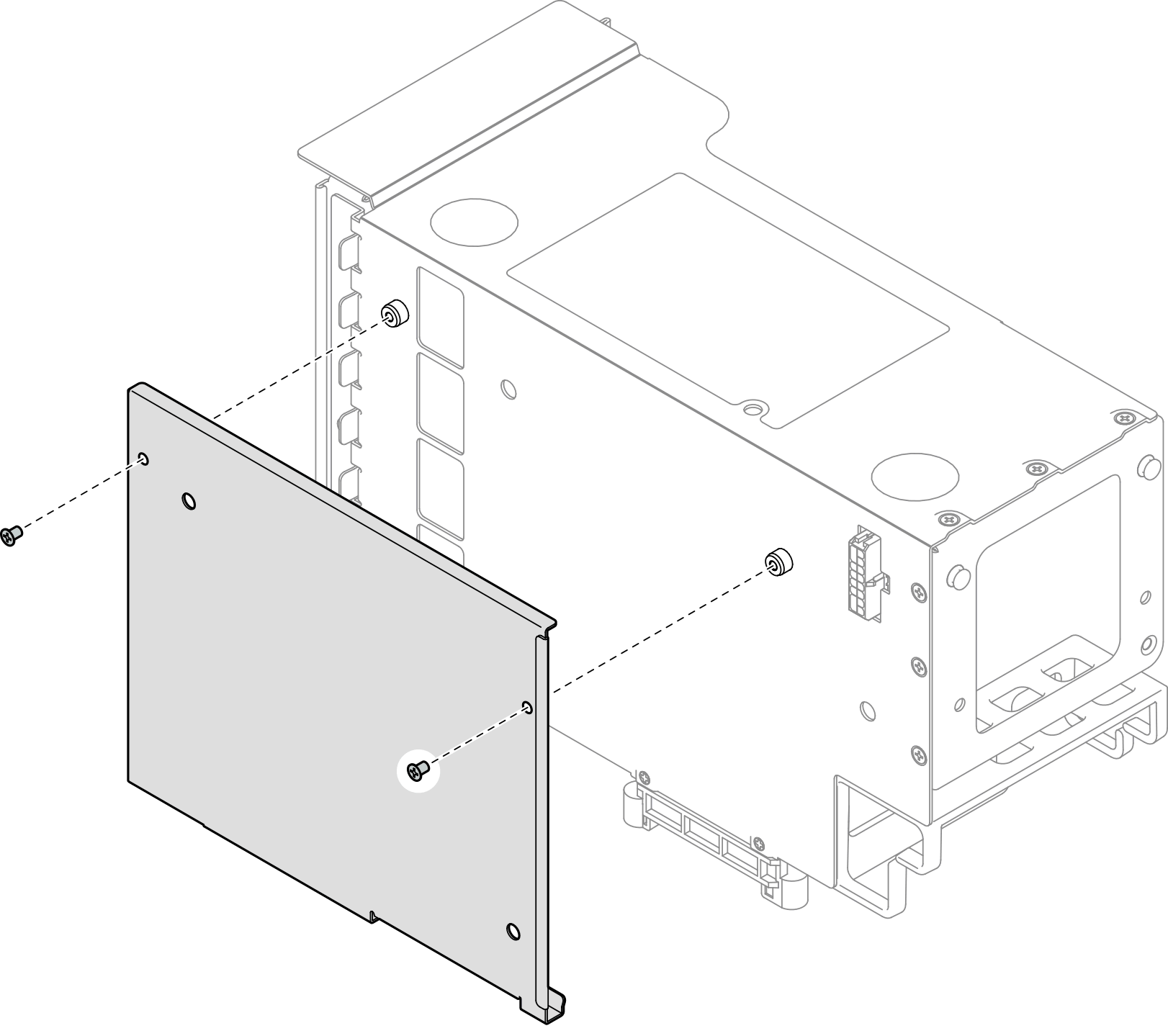

  7. Instale a tampa no compartimento da placa riser PCIe. Em seguida, instale dois parafusos para prender a tampa.
    Figura 15. Instalando a tampa no compartimento da placa riser

    Installing cover to riser cage

Depois de concluir

  1. Reinstale os adaptadores PCIe. Consulte Instalar um adaptador PCIe.

  2. Reinstale o compartimento de unidade M.2 traseiro se você a tiver removido. Consulte Instalar o backplane e o compartimento da unidade M.2.

  3. Reinstale as placas riser PCIe. Consulte Instalar a placa riser PCIe.

  4. Reinstale a barra transversal. Consulte Instalar a barra transversal.

  5. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.

  6. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  7. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
