PCIe-Adapterkarte und PCIe-Adapterrahmen installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adapterkarte und PCIe-Adapterrahmen zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Anmerkung
  • Weitere Details zu den verschiedenen Adapterarten finden Sie unter Rückansicht.
  • Wenn Sie einen neuen Adapterrahmen installieren, bringen Sie das Etikett des Adapterrahmen (sofern erforderlich) auf der Rückseite des neuen Adapterrahmen an.
Gehen Sie je nach Konfiguration entsprechend dem passenden Entfernungsverfahren vor.
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

FH-Adapterkarte und -rahmen mit zwei Steckplätzen installieren​

Vorgehensweise

  1. Falls erforderlich, installieren Sie die PCIe-Adaptererweiterungen. Siehe PCIe-Adaptererweiterung installieren.

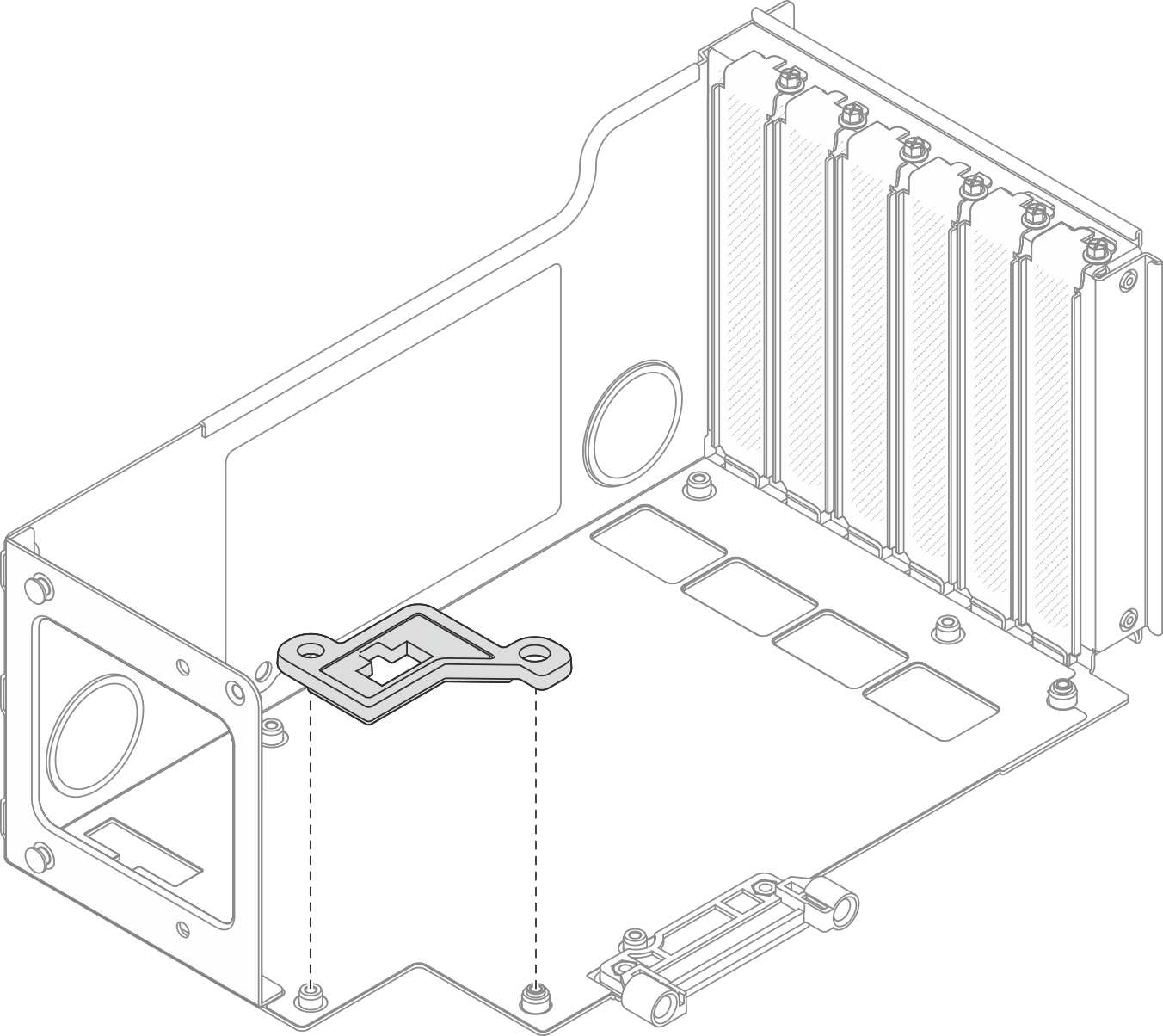

  2. Falls erforderlich, richten Sie den Anschlussadapter am PCIe-Adapterrahmen aus und installieren Sie ihn.
    Abbildung 1. Installieren der Anschlussführung am Adapterrahmen

    Installing connector guide to riser cage
  3. Richten Sie die Schraubenlöcher in der PCIe-Adapterkarte an den Schraublöchern im PCIe-Adapterrahmen aus. Befestigen Sie die PCIe-Adapterkarte dann mit fünf Schrauben.
    Abbildung 2. Installieren der PCIe-Adapterkarte im Adapterrahmen

    Installing PCIe riser card to riser cage

FH-Adapterkarte und -rahmen mit sechs Steckplätzen installieren​

Vorgehensweise

  1. Falls erforderlich, installieren Sie die PCIe-Adaptererweiterungen. Siehe PCIe-Adaptererweiterung installieren.

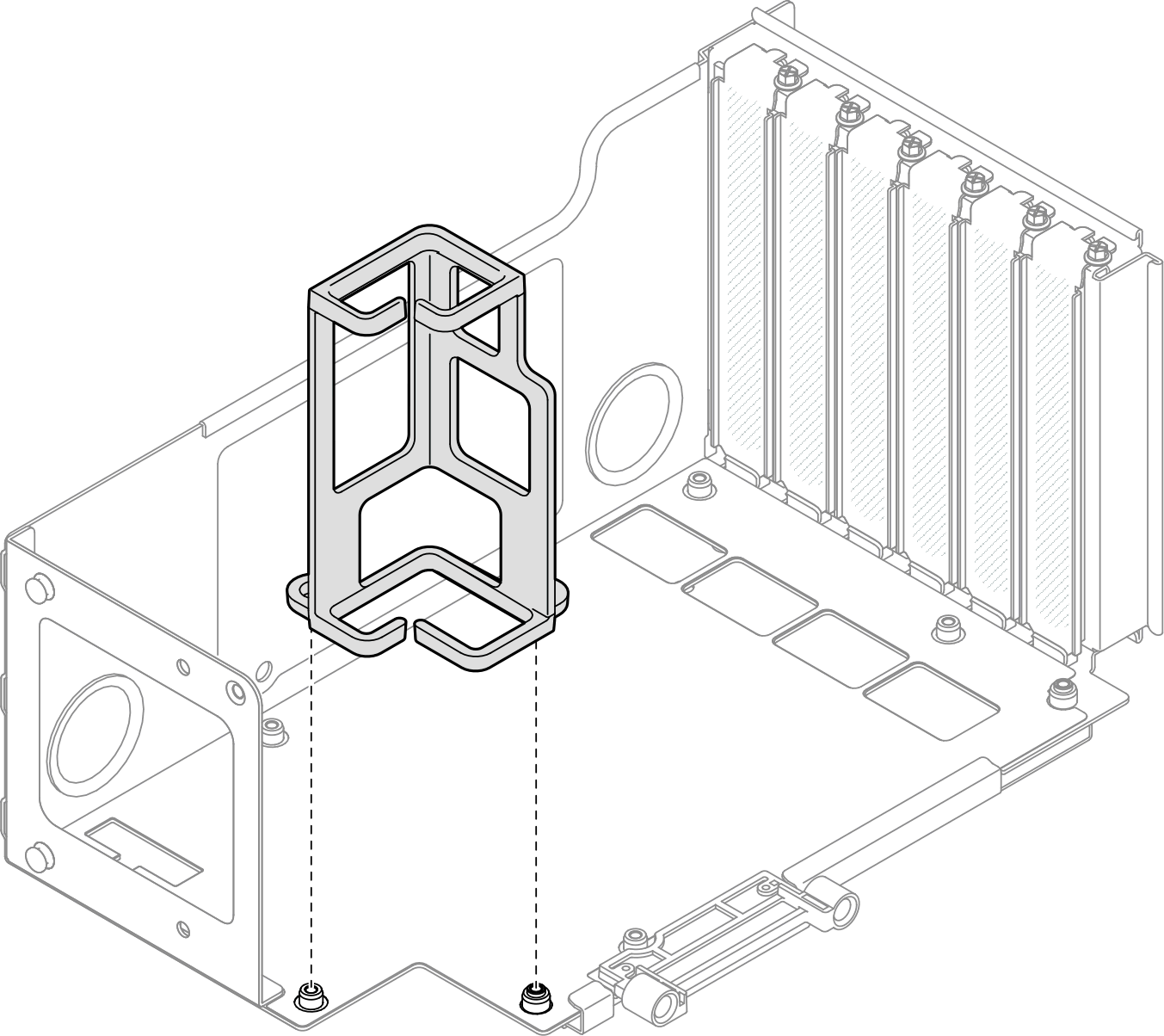

  2. Falls erforderlich, richten Sie die Kabelhalterung am PCIe-Adapterrahmen aus und installieren Sie sie.
    Abbildung 3. Anbringen der Kabelhalterung am Adapterrahmen

    Installing cable retainer to riser cage

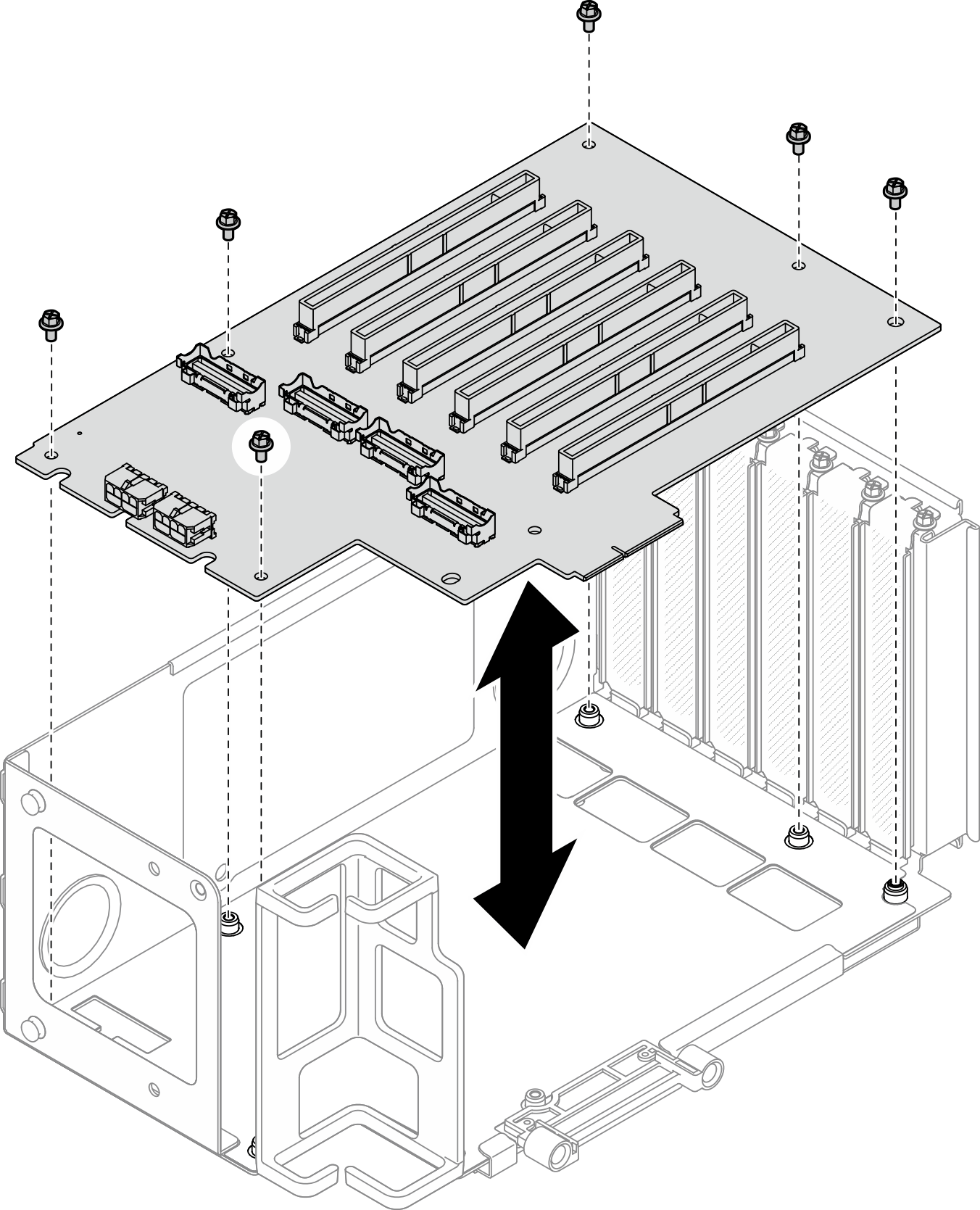

  3. Richten Sie die Schraubenlöcher in der PCIe-Adapterkarte an den Schraublöchern im PCIe-Adapterrahmen aus. Befestigen Sie die PCIe-Adapterkarte dann mit sechs Schrauben.

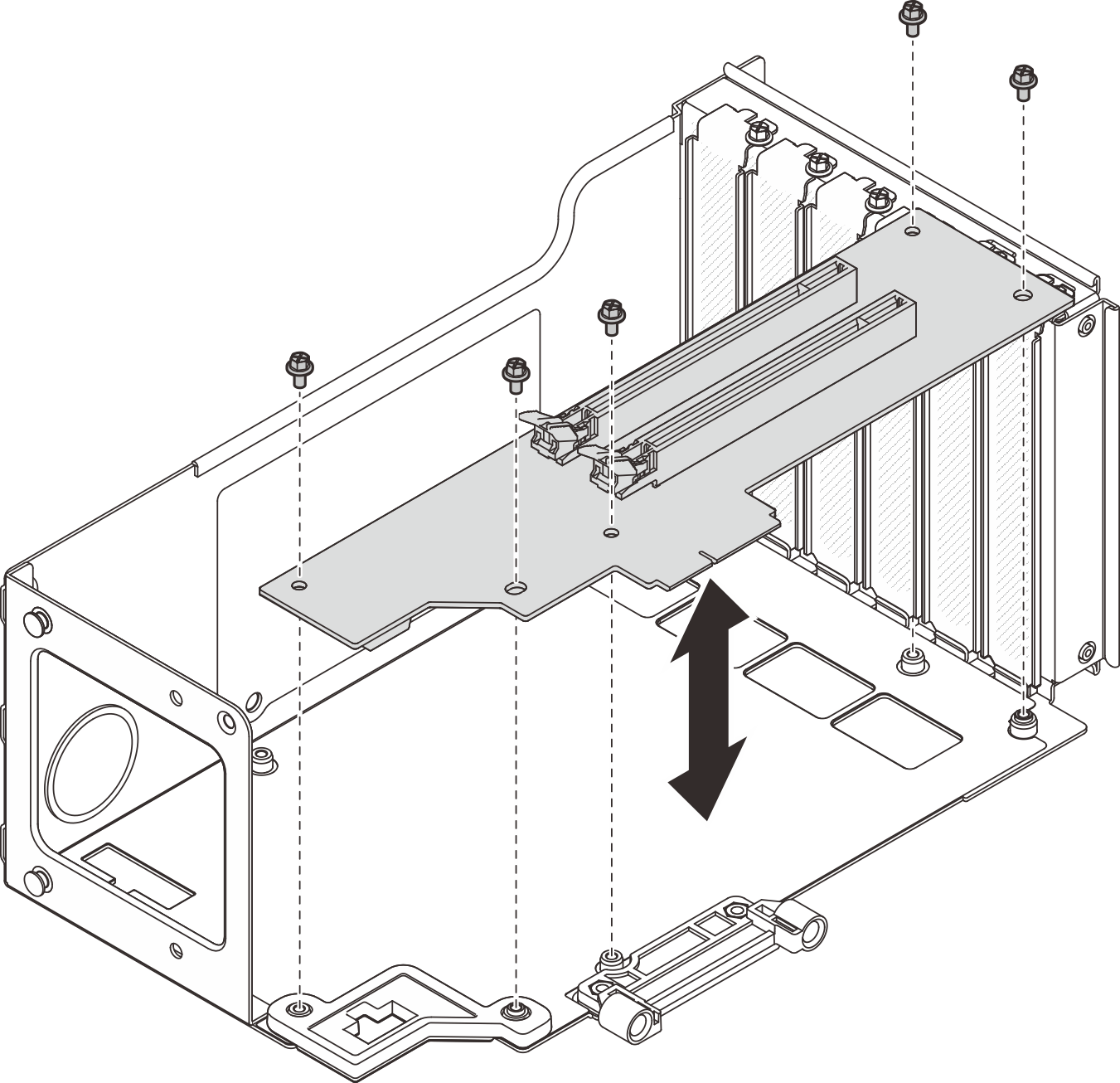

    Abbildung 4. Installieren der PCIe-Adapterkarte im Adapterrahmen

    Installing PCIe riser card to riser cage

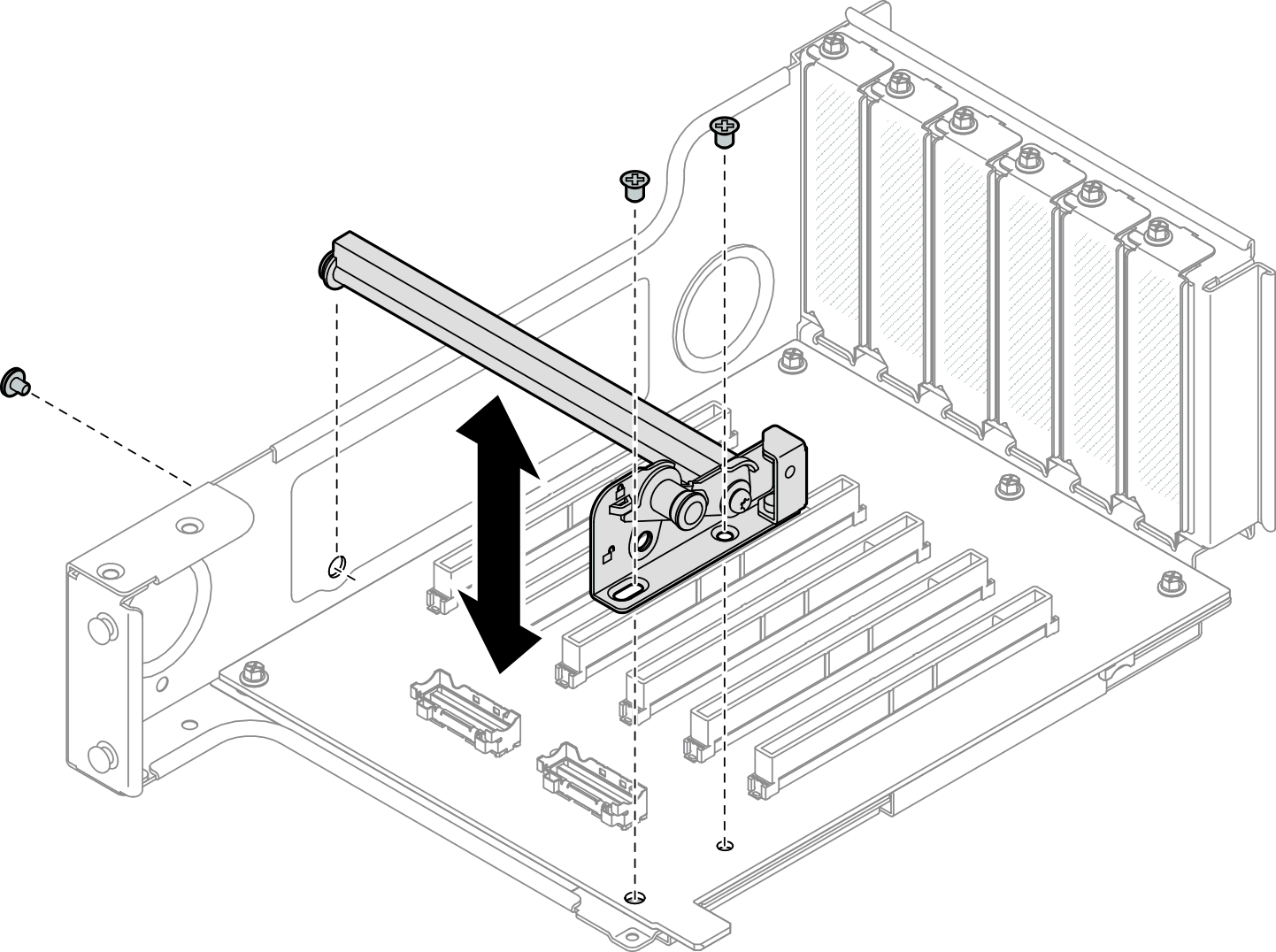

  4. Installieren Sie die PCIe-Halterung im PCIe-Adapterrahmen und befestigen Sie die PCIe-Halterung dann mit drei Schrauben.

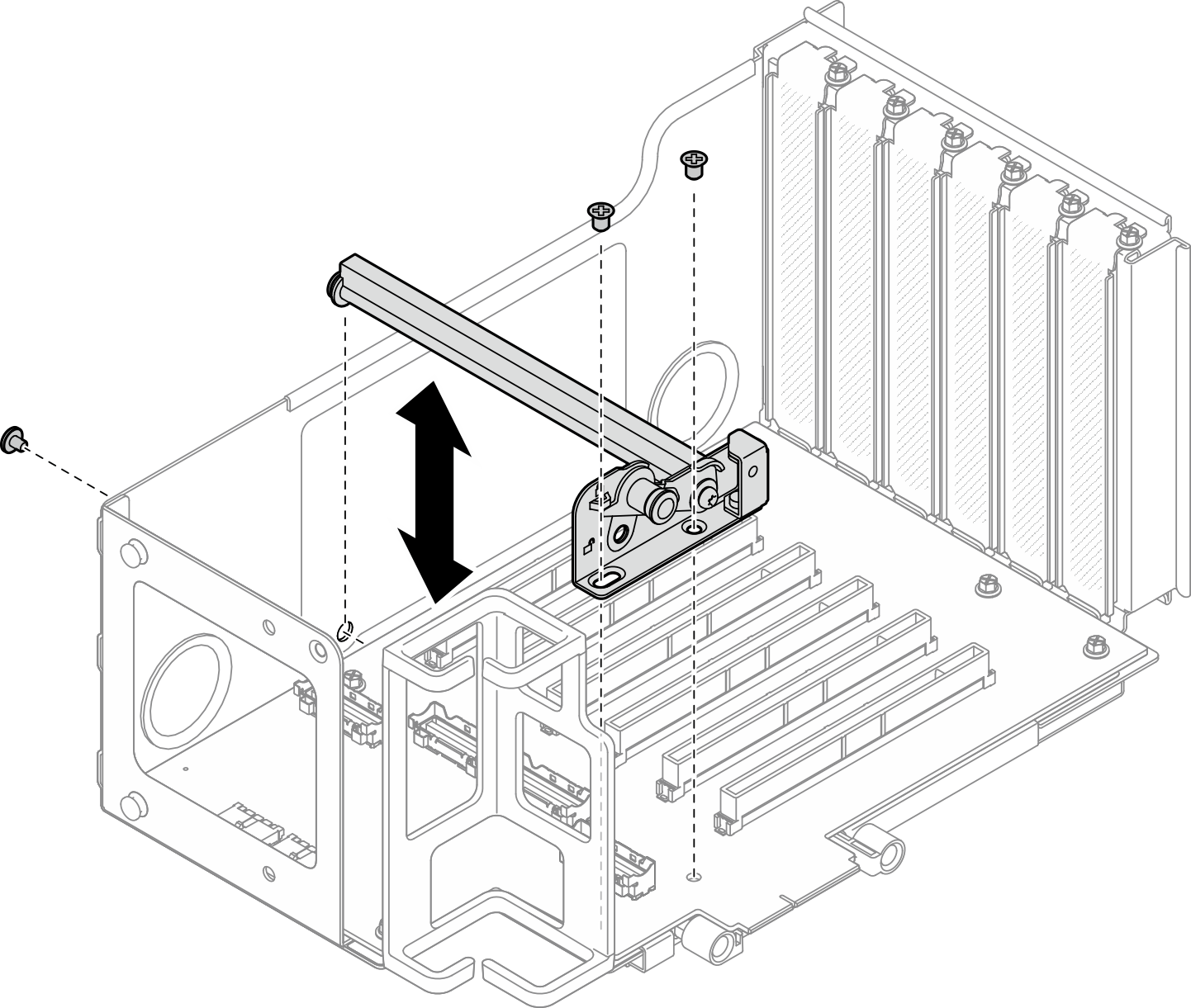

    Abbildung 5. Installieren der PCIe-Halterung am Adapterrahmen

    Installing PCIe retainer to riser

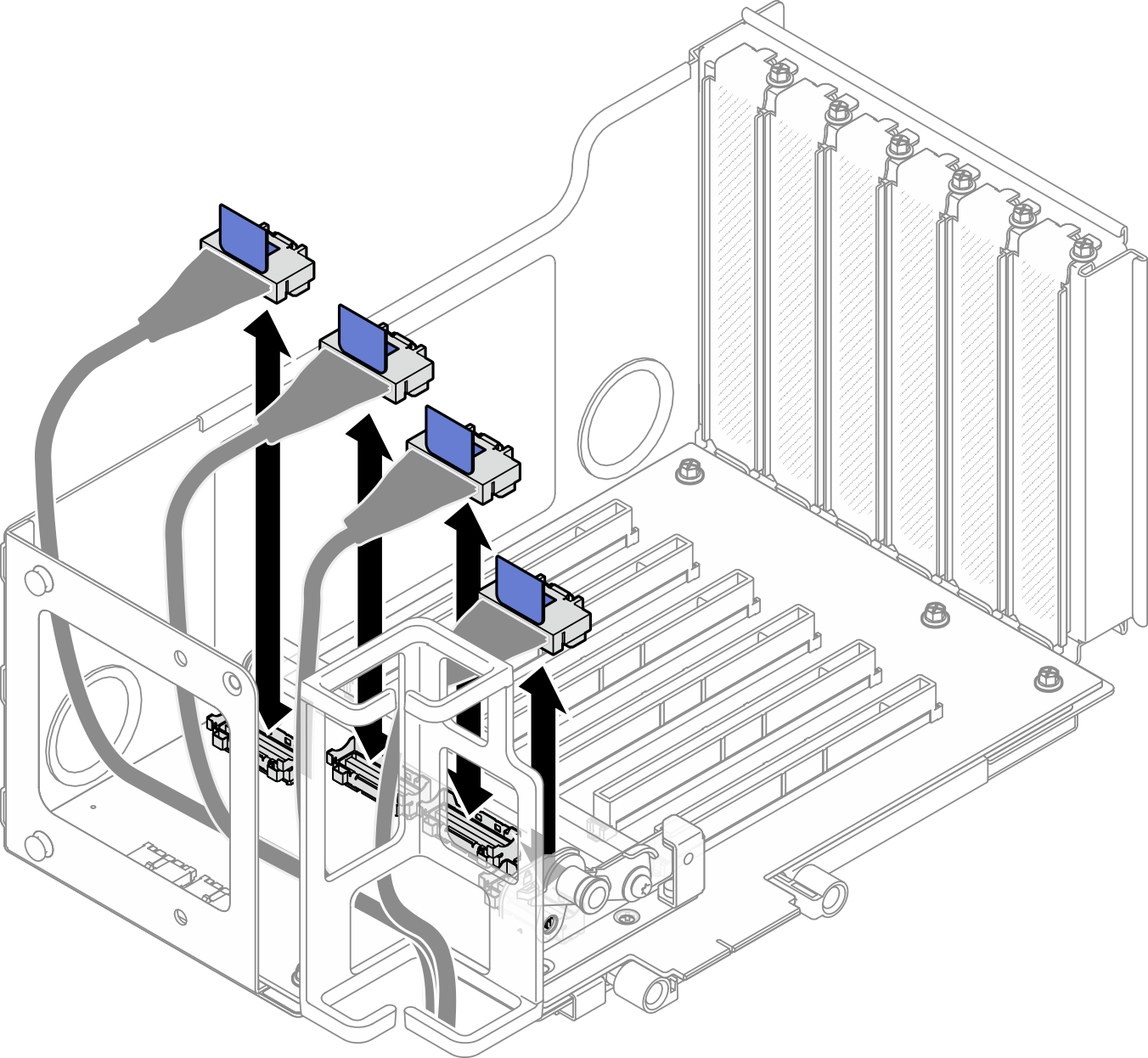

  5. Schließen Sie die Adapterkartenkabel an die entsprechenden Anschlüsse an der Innenseite der PCIe-Adapterkarte an.

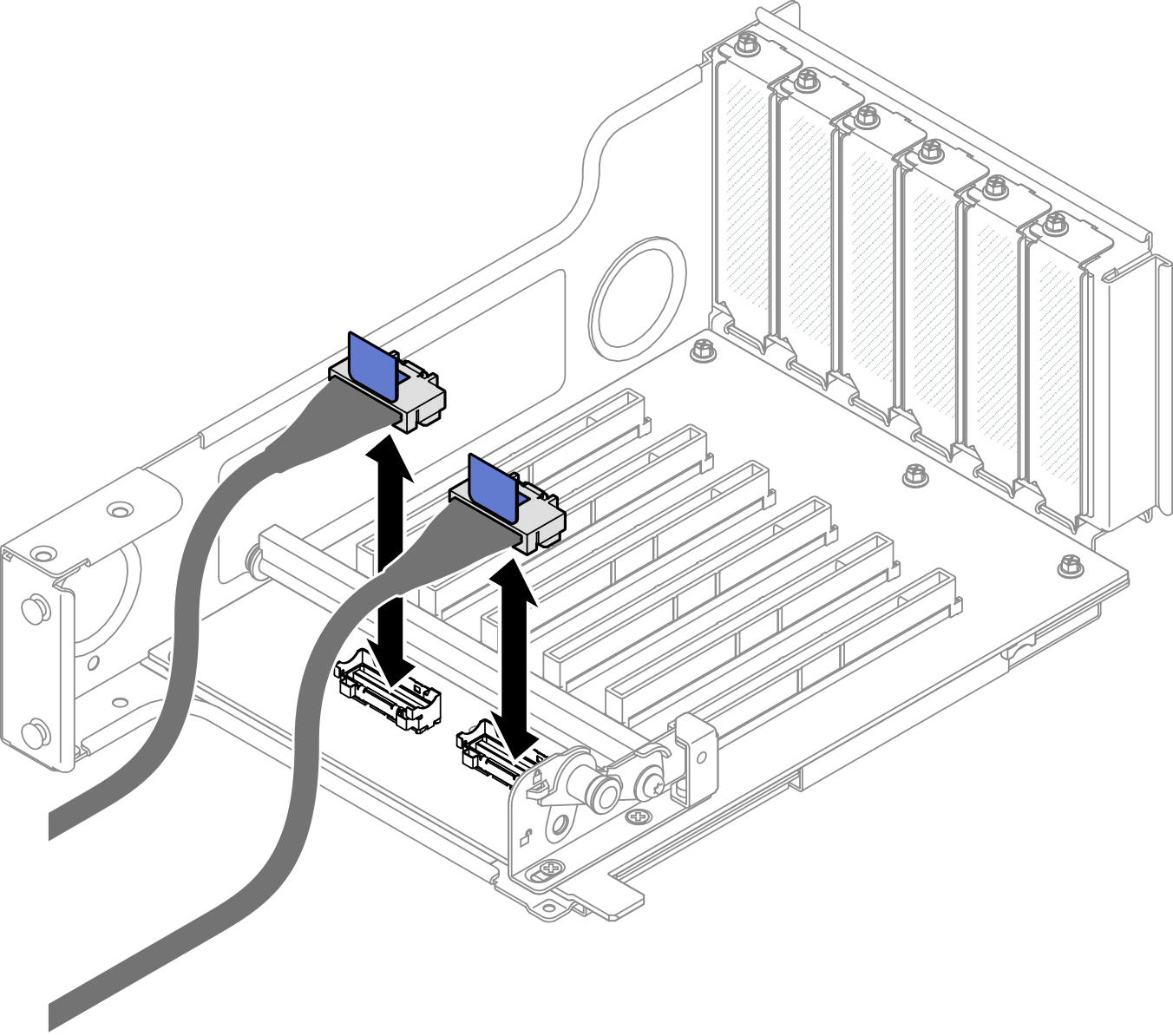

    Abbildung 6. Anschließen der PCIe-Adapterkabel an der Adapter-Innenseite

    Connecting PCIe riser cables to inside of riser
  6. Führen Sie die PCIe-Adapterkabel wie unten dargestellt durch die Kabelhalterung.
    Kabelführung in PCIe-Adapterkarte 3

    Routing cable in PCIe riser 3
    		Kabelführung in PCIe-Adapterkarte 1

    Routing cable in PCIe riser 1

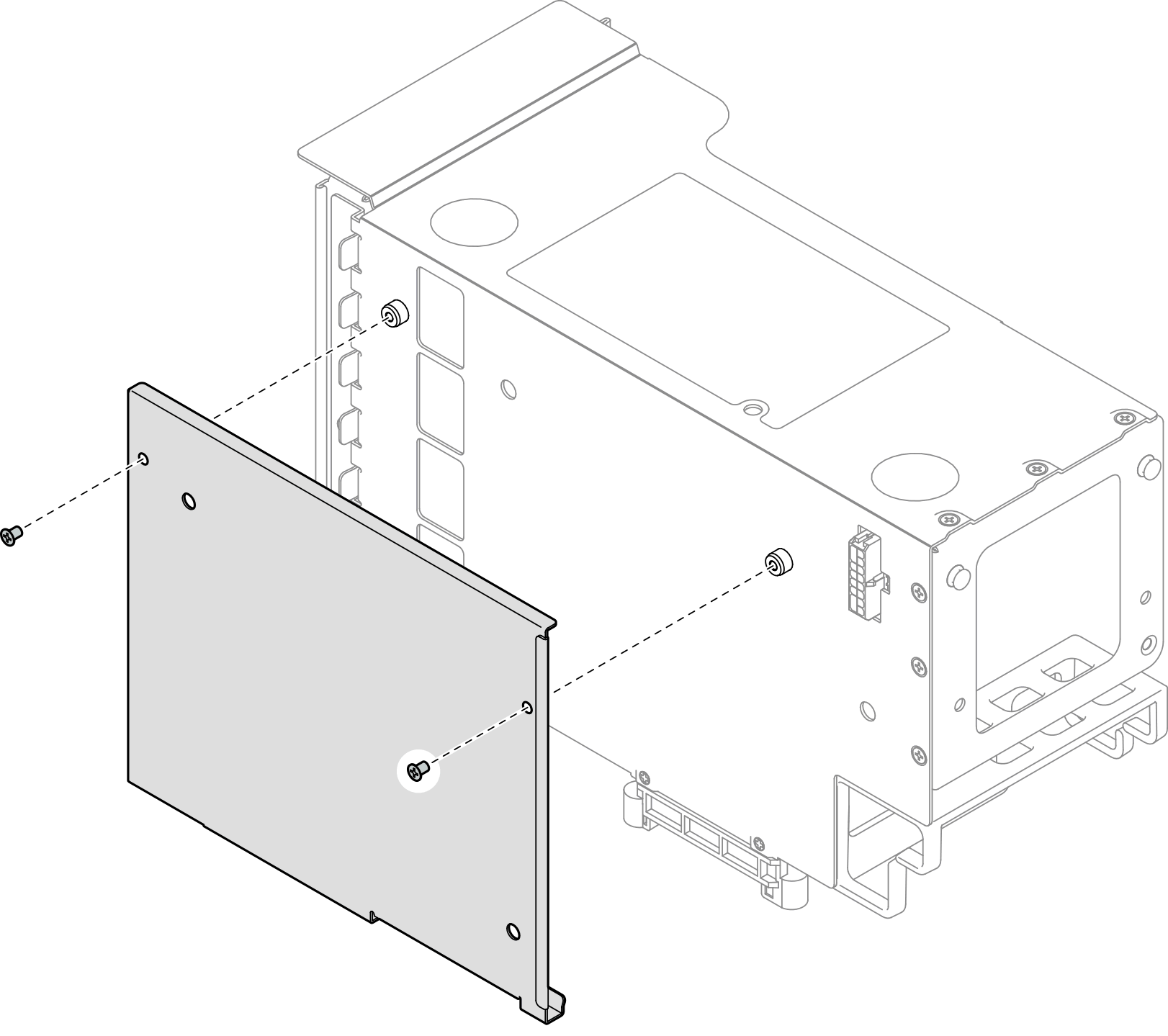

  7. Falls erforderlich, entfernen Sie die zwei Schrauben und die Abdeckung.

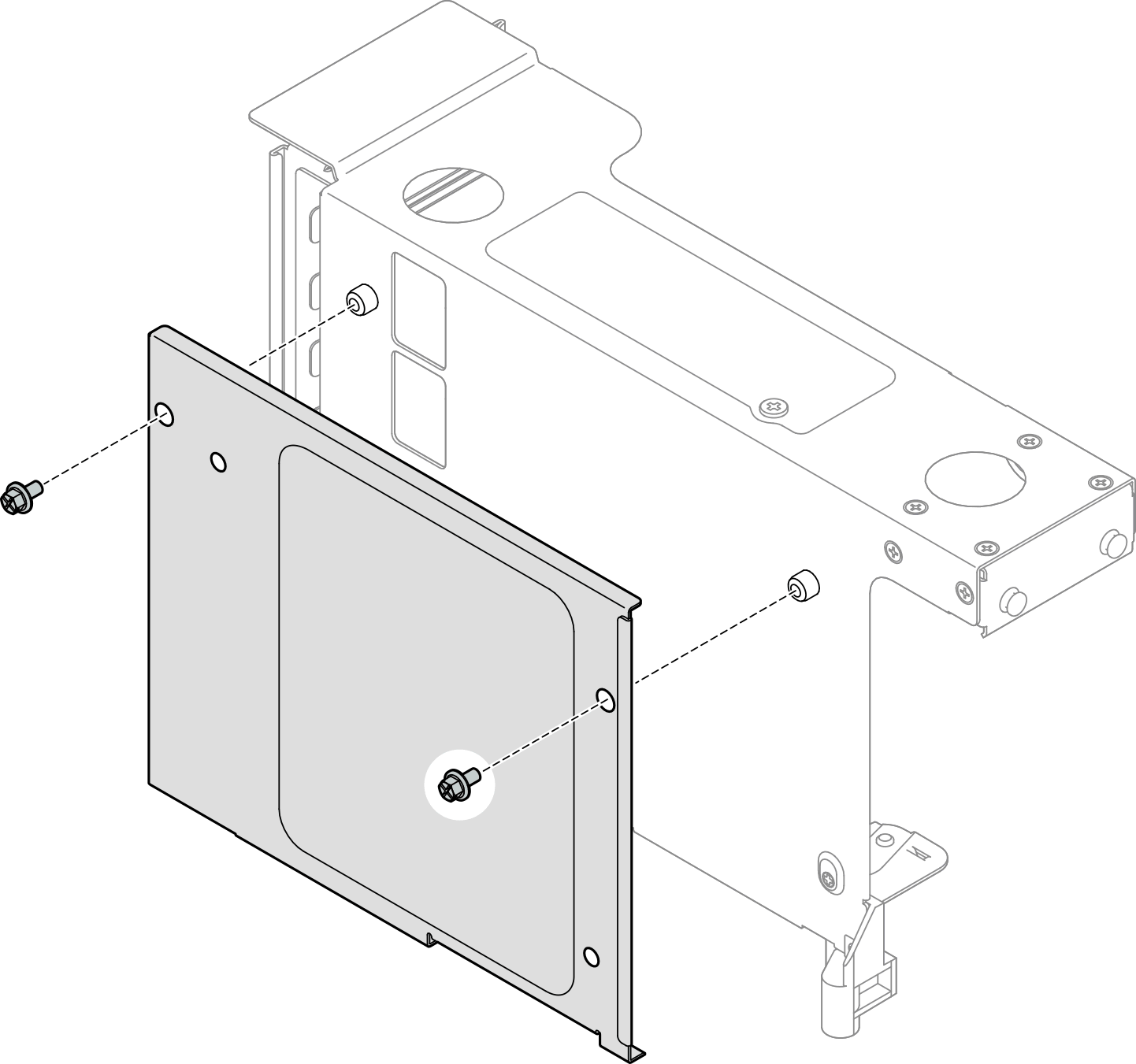

    Abbildung 7. Entfernen der Abdeckung vom Adapterrahmen

    Removing cover from riser cage

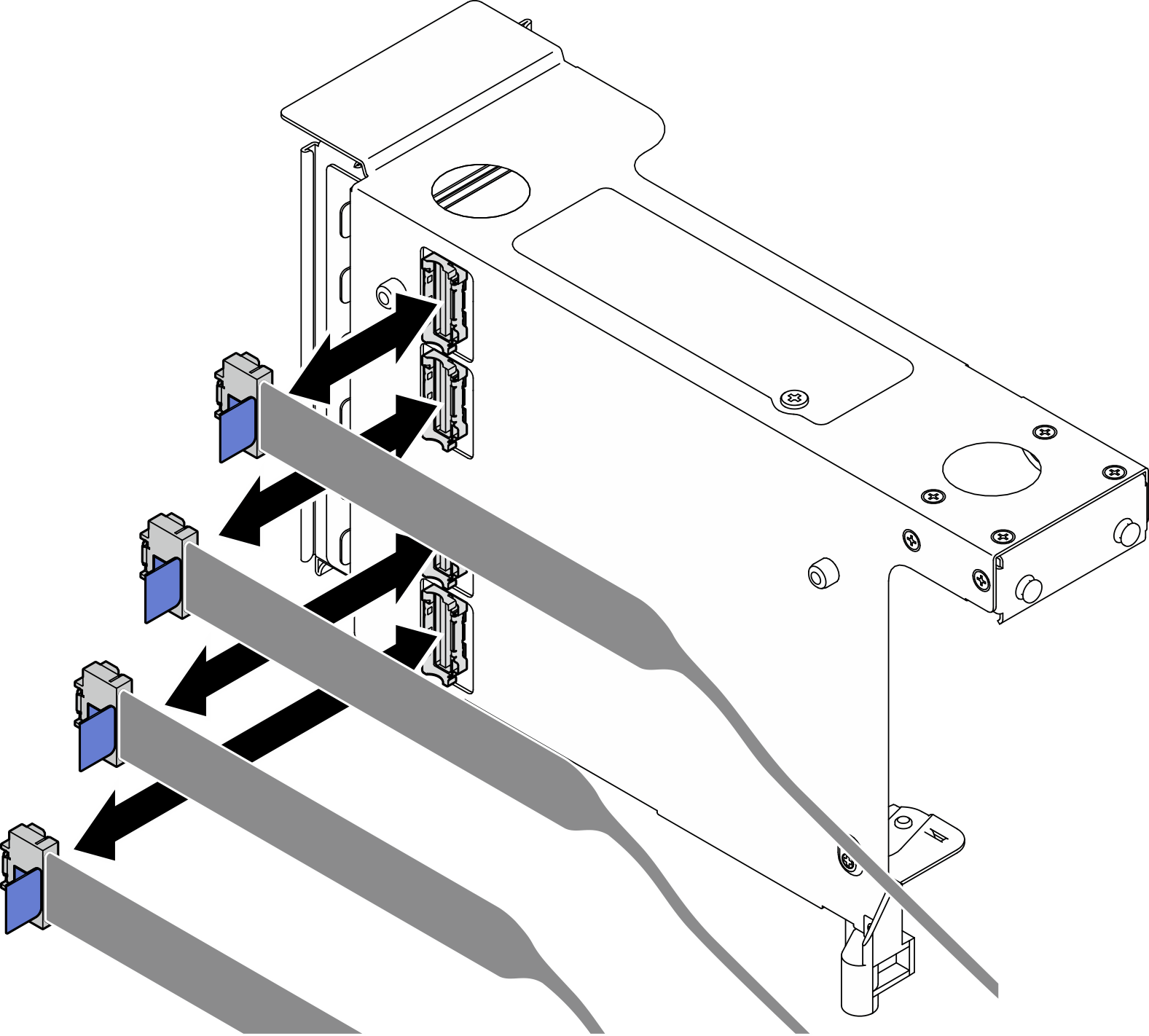

  8. Schließen Sie die Adapterkartenkabel an die entsprechenden Anschlüsse an der Außenseite des PCIe-Adapters an.

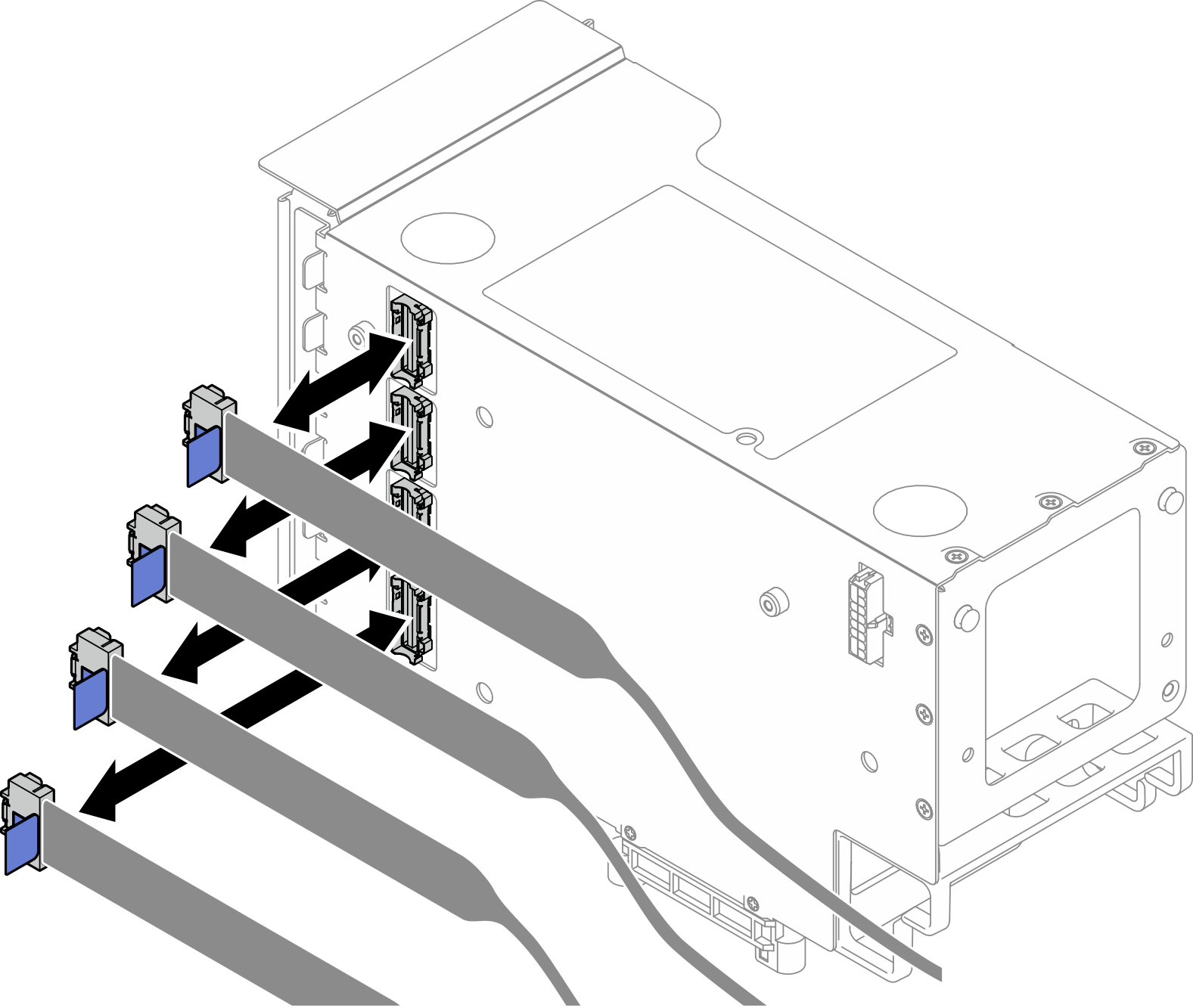

    Abbildung 8. Anschließen der PCIe-Adapterkabel an der Adapter-Außenseite

    Connecting PCIe riser cables to outside of riser

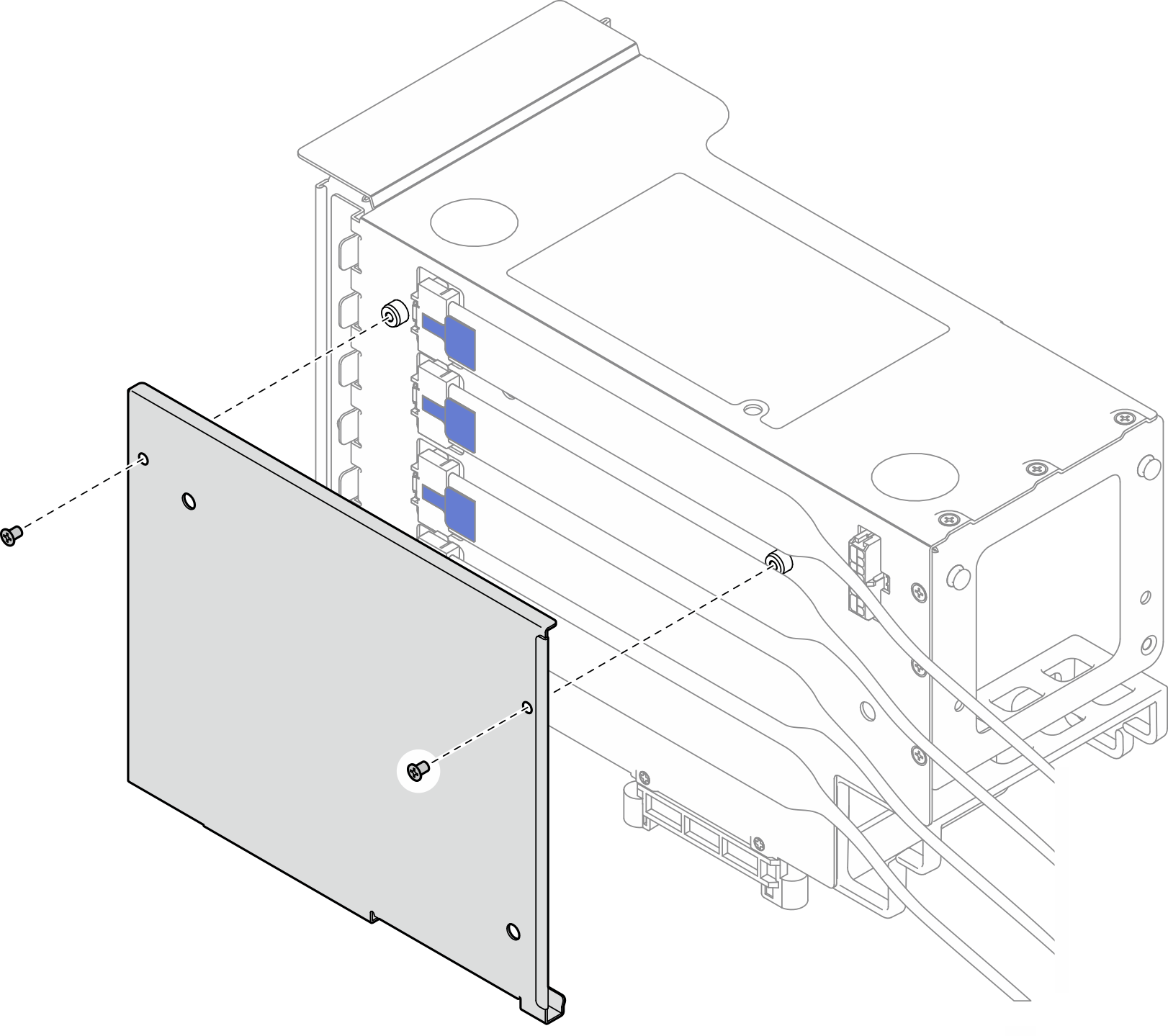

  9. Installieren Sie die Abdeckung am PCIe-Adapterrahmen und befestigen Sie sie mit zwei Schrauben.

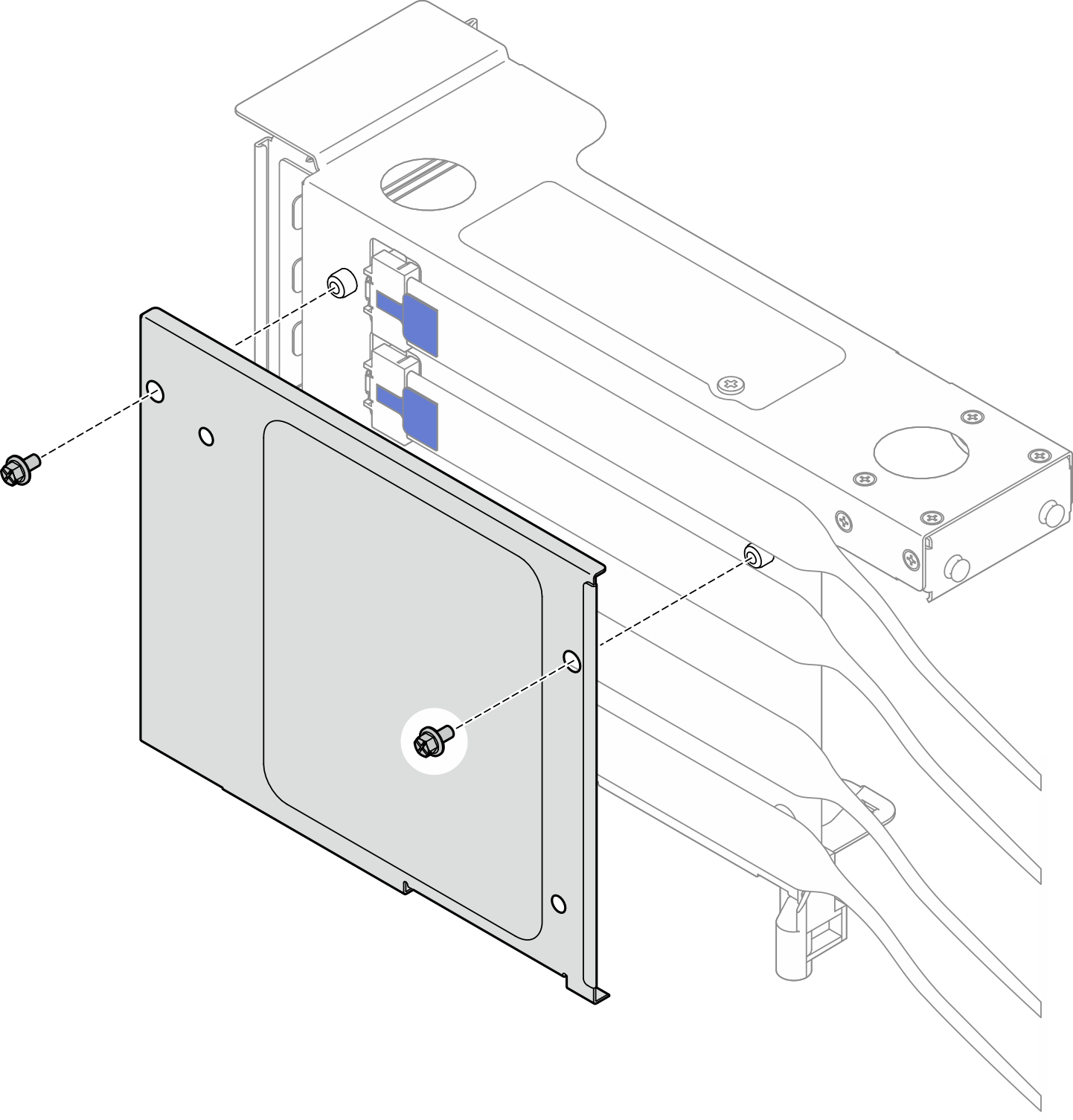

    Abbildung 9. Installieren der Abdeckung am Adapterrahmen

    Installing cover to riser cage

HH-Adapterkarte und -rahmen mit sechs Steckplätzen installieren​

Vorgehensweise

  1. Falls erforderlich, installieren Sie die PCIe-Adaptererweiterungen. Siehe PCIe-Adaptererweiterung installieren.
  2. Richten Sie die Schraubenlöcher in der PCIe-Adapterkarte an den Schraublöchern im PCIe-Adapterrahmen aus. Befestigen Sie die PCIe-Adapterkarte dann mit fünf Schrauben.
    Abbildung 10. Installieren der PCIe-Adapterkarte im Adapterrahmen

    Installing PCIe riser card riser cage
  3. Installieren Sie die PCIe-Halterung im PCIe-Adapterrahmen und befestigen Sie die PCIe-Halterung dann mit drei Schrauben.
    Abbildung 11. Installieren der PCIe-Halterung am Adapterrahmen

    Installing PCIe retainer to riser cage
  4. Schließen Sie die PCIe-Adapterkartenkabel an die entsprechenden Anschlüsse an der Innenseite der PCIe-Adapterkarte an.
    Abbildung 12. Anschließen der PCIe-Adapterkabel an der Adapter-Innenseite

    Connecting PCIe riser cables to inside of riser
  5. Falls erforderlich, entfernen Sie die zwei Schrauben und die Abdeckung.
    Abbildung 13. Entfernen der Abdeckung vom Adapterrahmen

    Removing cover from riser cage
  6. Schließen Sie die PCIe-Adapterkartenkabel an die entsprechenden Anschlüsse an der Außenseite der PCIe-Adapterkarte an.
    Abbildung 14. Anschließen der PCIe-Adapterkabel an der Adapter-Außenseite

    Connecting PCIe riser cables to outside of riser
  7. Installieren Sie die Abdeckung am PCIe-Adapterrahmen und befestigen Sie sie mit zwei Schrauben.
    Abbildung 15. Installieren der Abdeckung am Adapterrahmen

    Installing cover to riser cage

Nach dieser Aufgabe

  1. Installieren Sie die PCIe-Adapter wieder. (Siehe PCIe-Adapter installieren).

  2. Installieren Sie die hintere M.2-Laufwerkhalterung wieder, wenn Sie sie entfernt haben. Siehe Hintere M.2-Laufwerkhalterung und -Rückwandplatine installieren.

  3. Installieren Sie die PCIe-Adapterkarte wieder. (Siehe PCIe-Adapterkarte installieren).

  4. Installieren Sie die Querstrebe erneut. (Siehe Querstrebe installieren).

  5. Bringen Sie die hintere obere Abdeckung wieder an. (Siehe Hintere obere Abdeckung installieren).

  6. Bringen Sie die vordere obere Abdeckung wieder an. (siehe Vordere obere Abdeckung installieren).

  7. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
