PCIe ライザー・カードおよびケージの取り付け

このセクションの手順に従って、PCIe ライザー・カードとケージの取り付けを行います。

このタスクについて

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

注
  • 各種ライザーのタイプについて詳しくは、背面図の「背面図」を参照してください。
  • 新しいライザー・ケージを取り付ける場合は、必要に応じてライザー・ケージ・ラベルを新しいライザー・ケージの背面に貼付します。
適切な取り外し手順を実行するには、構成に応じて以下の対応する手順に従ってください。
ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

2 スロット FH ライザー・カードおよびケージを取り付ける​

手順

  1. 必要に応じて、PCIe ライザー・エクステンダーを取り付けます。PCIe ライザー・エクステンダーの取り付けを参照してください。
  2. 必要に応じて、コネクター・ガイドの位置を合わせ、PCIe ライザー・ケージに取り付けます。
    図 1. ライザー・ケージへのコネクター・ガイドの取り付け

    Installing connector guide to riser cage
  3. PCIe ライザー・カードのねじ穴を PCIe ライザー・ケージのねじ穴の位置を合わせます。次に、5 本のねじを取り付け、PCIe ライザー・カードを固定します。
    図 2. ライザー・ケージへの PCIe ライザー・カードの取り付け

    Installing PCIe riser card to riser cage

6 スロット FH ライザー・カードおよびケージを取り付ける​

手順

  1. 必要に応じて、PCIe ライザー・エクステンダーを取り付けます。PCIe ライザー・エクステンダーの取り付けを参照してください。
  2. 必要に応じて、ケーブル保持具の位置を合わせ、PCIe ライザー・ケージに取り付けます。
    図 3. ライザー・ケージへのケーブル保持具の取り付け

    Installing cable retainer to riser cage
  3. PCIe ライザー・カードのねじ穴を PCIe ライザー・ケージのねじ穴の位置を合わせます。次に、6 本のねじを取り付け、PCIe ライザー・カードを固定します。
    図 4. ライザー・ケージへの PCIe ライザー・カードの取り付け

    Installing PCIe riser card to riser cage
  4. PCIe ライザー・ケージに PCIe 保持具を取り付け、次に、3 本のねじを取り付けて PCIe 保持具を固定します。
    図 5. ライザー・ケージへの PCIe 保持具の取り付け

    Installing PCIe retainer to riser
  5. ライザー・ケーブルを PCIe ライザー・カードの内側にある対応するコネクターに接続します。
    図 6. ライザーの内側への PCIe ライザー・ケーブルの接続

    Connecting PCIe riser cables to inside of riser
  6. 以下に示すように、PCIe ライザー・ケーブルをケーブル保持具を通して配線します。

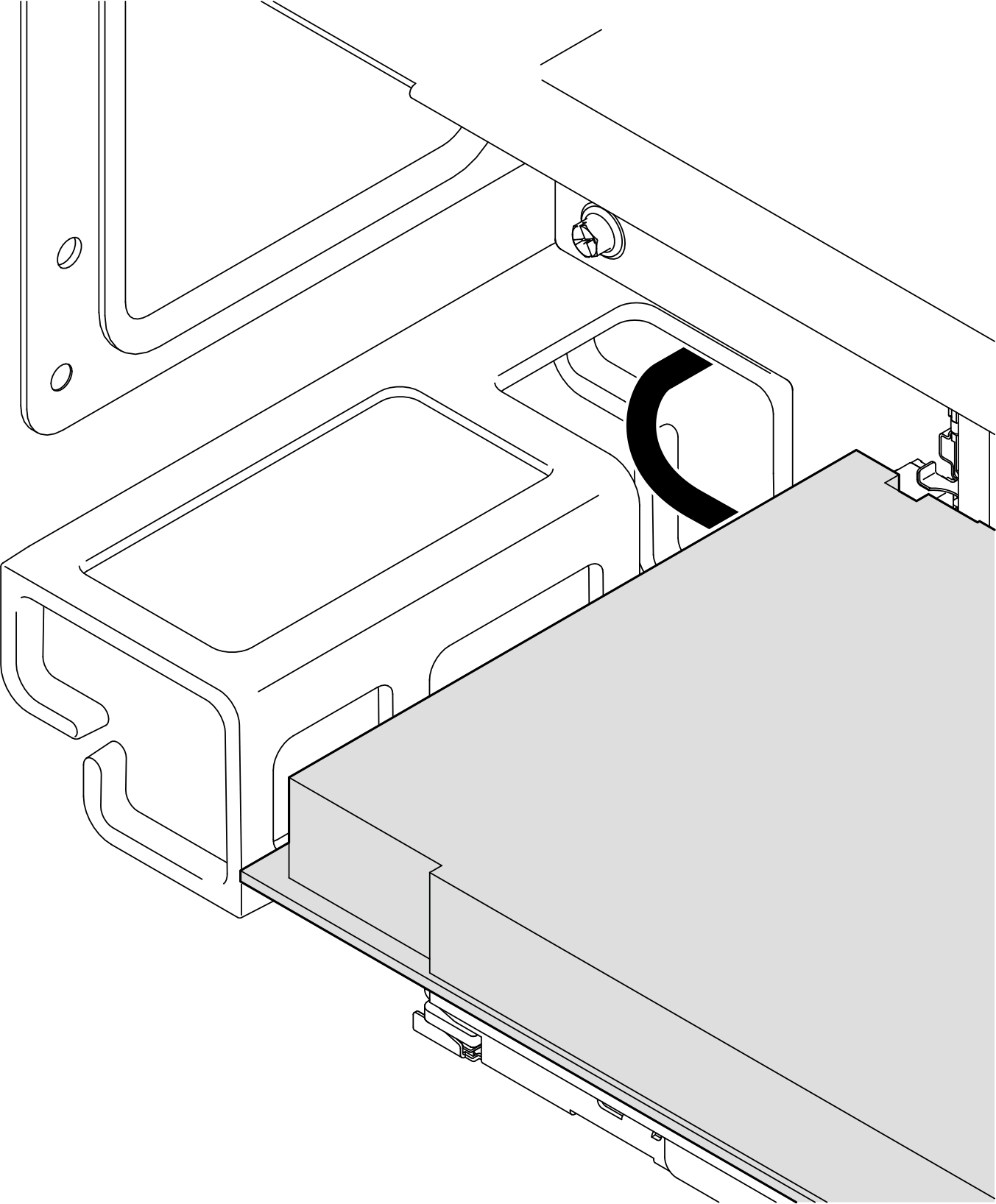

    PCIe ライザー 3 のケーブル配線

    Routing cable in PCIe riser 3

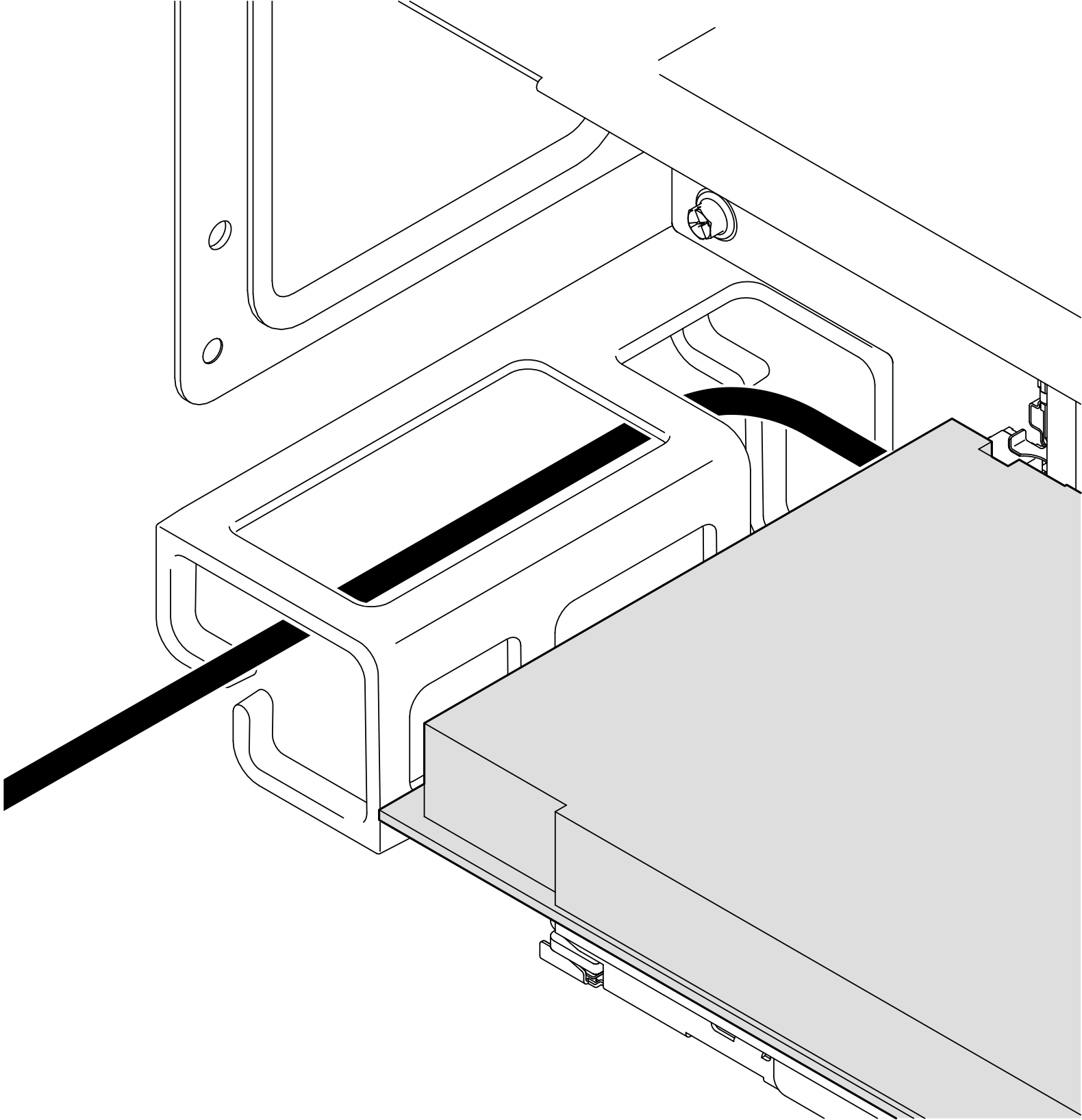

    		PCIe ライザー 1 のケーブル配線

    Routing cable in PCIe riser 1
  7. 必要に応じて、2 本のねじとカバーを取り外します。
    図 7. ライザー・ケージからのカバーの取り外し

    Removing cover from riser cage
  8. ライザー・ケーブルを PCIe ライザーの外側の対応するコネクターに接続します。
    図 8. ライザーの外側への PCIe ライザー・ケーブルの接続

    Connecting PCIe riser cables to outside of riser

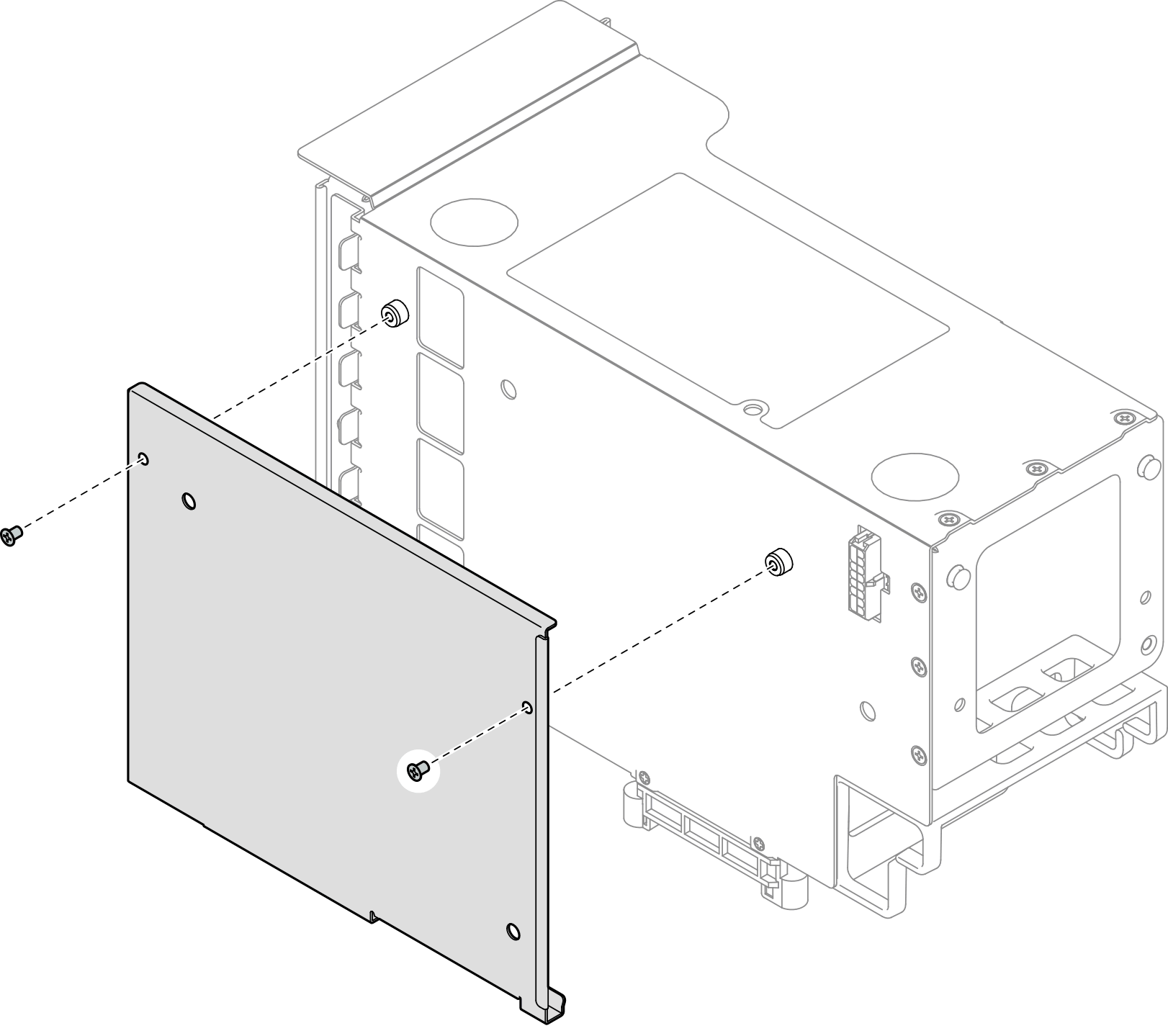

  9. PCIe ライザー・ケージにカバーを取り付けます。次に、2 本のねじを取り付けてカバーを固定します。
    図 9. ライザー・ケージへのカバーの取り付け

    Installing cover to riser cage

6 スロット HH ライザー・カードおよびケージを取り付ける​

手順

  1. 必要に応じて、PCIe ライザー・エクステンダーを取り付けます。PCIe ライザー・エクステンダーの取り付けを参照してください。
  2. PCIe ライザー・カードのねじ穴を PCIe ライザー・ケージのねじ穴の位置を合わせます。次に、5 本のねじを取り付け、PCIe ライザー・カードを固定します。
    図 10. ライザー・ケージへの PCIe ライザー・カードの取り付け

    Installing PCIe riser card riser cage
  3. PCIe ライザー・ケージに PCIe 保持具を取り付け、次に、3 本のねじを取り付けて PCIe 保持具を固定します。
    図 11. ライザー・ケージへの PCIe 保持具の取り付け

    Installing PCIe retainer to riser cage
  4. PCIe ライザー・ケーブルを PCIe ライザーの内側にある対応するコネクターに接続します。
    図 12. ライザーの内側への PCIe ライザー・ケーブルの接続

    Connecting PCIe riser cables to inside of riser
  5. 必要に応じて、2 本のねじとカバーを取り外します。
    図 13. ライザー・ケージからのカバーの取り外し

    Removing cover from riser cage
  6. PCIe ライザー・ケーブルを PCIe ライザーの外側にある対応するコネクターに接続します。
    図 14. ライザーの外側への PCIe ライザー・ケーブルの接続

    Connecting PCIe riser cables to outside of riser

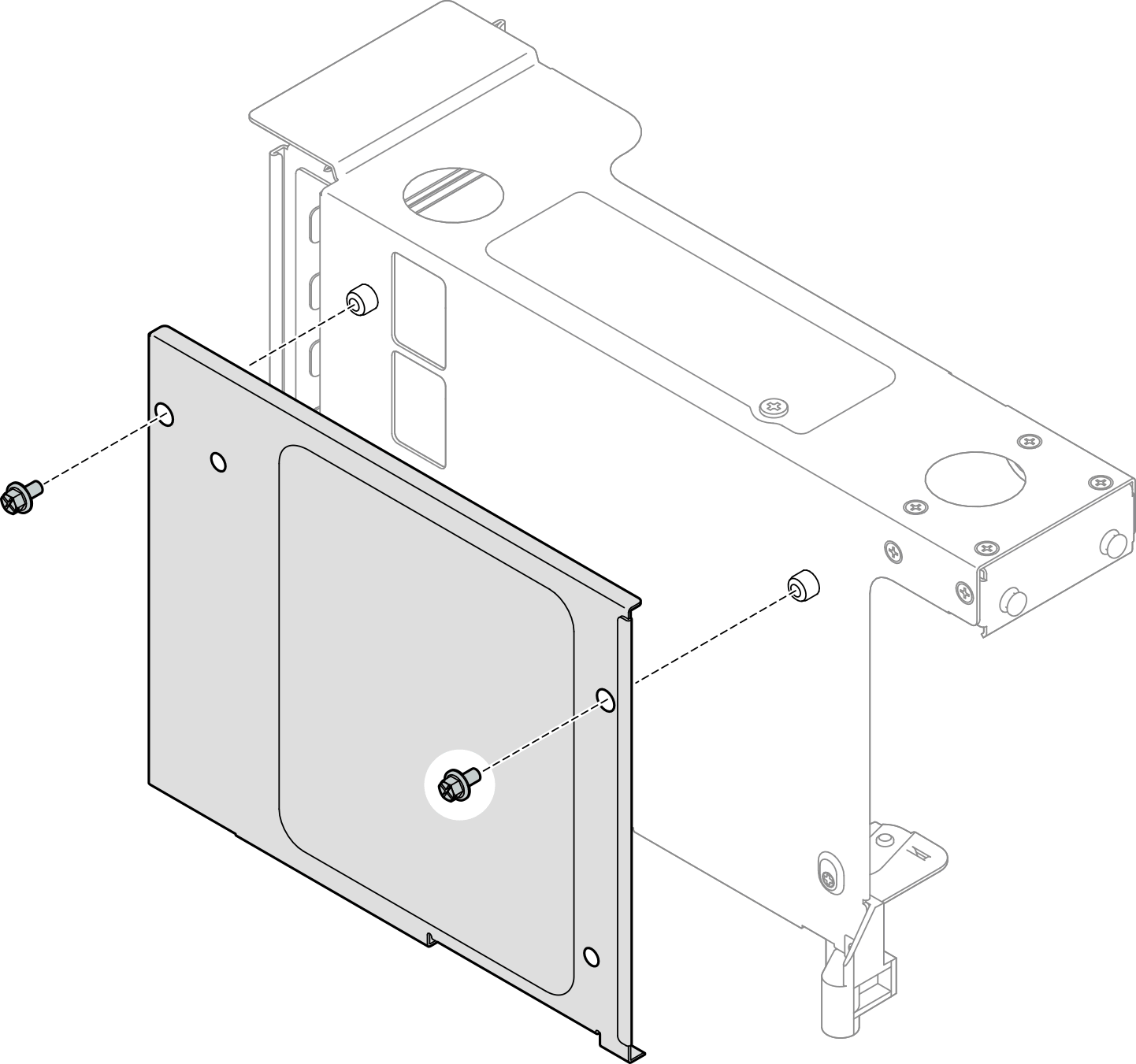

  7. PCIe ライザー・ケージにカバーを取り付けます。次に、2 本のねじを取り付けてカバーを固定します。
    図 15. ライザー・ケージへのカバーの取り付け

    Installing cover to riser cage

完了したら

  1. PCIe アダプターを再度取り付けます。PCIe アダプターの取り付けを参照してください。

  2. 背面 M.2 ドライブ・ケージを取り外した場合は、再度取り付けます。背面 M.2 ドライブ・ケージとバックプレーンを取り付けるを参照してください。

  3. PCIe ライザーを再取り付けします。PCIe ライザーの取り付けを参照してください。

  4. クロス・バーを再び取り付けます。クロス・バーの取り付けを参照してください。

  5. 背面トップ・カバーを再び取り付けます。背面トップ・カバーの取り付けを参照してください。

  6. 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。

  7. 部品交換を完了します。部品交換の完了を参照してください。
