ติดตั้งการ์ดตัวยก PCIe และตัวครอบ

ขั้นตอน

1. หากจำเป็น ให้ติดตั้งตัวขยายตัวยก PCIe ดู ติดตั้งตัวขยายตัวยก PCIe

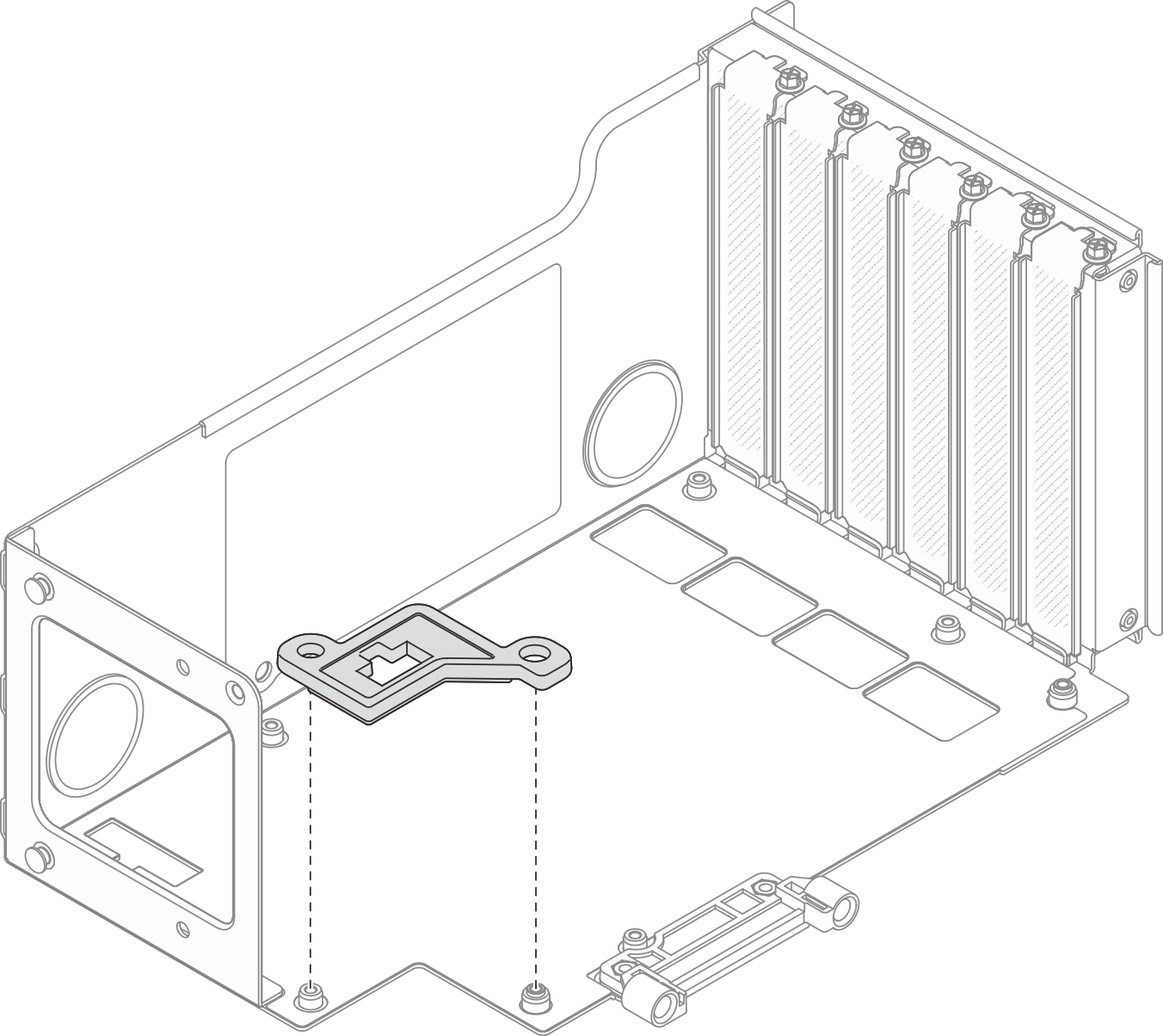

2. หากจําเป็น ให้จัดแนวและติดตั้งช่องนำร่องขั้วต่อเข้ากับตัวครอบตัวยก PCIe
   รูปที่ 1. การติดตั้งช่องนำร่องขั้วต่อเข้ากับตัวครอบตัวยก

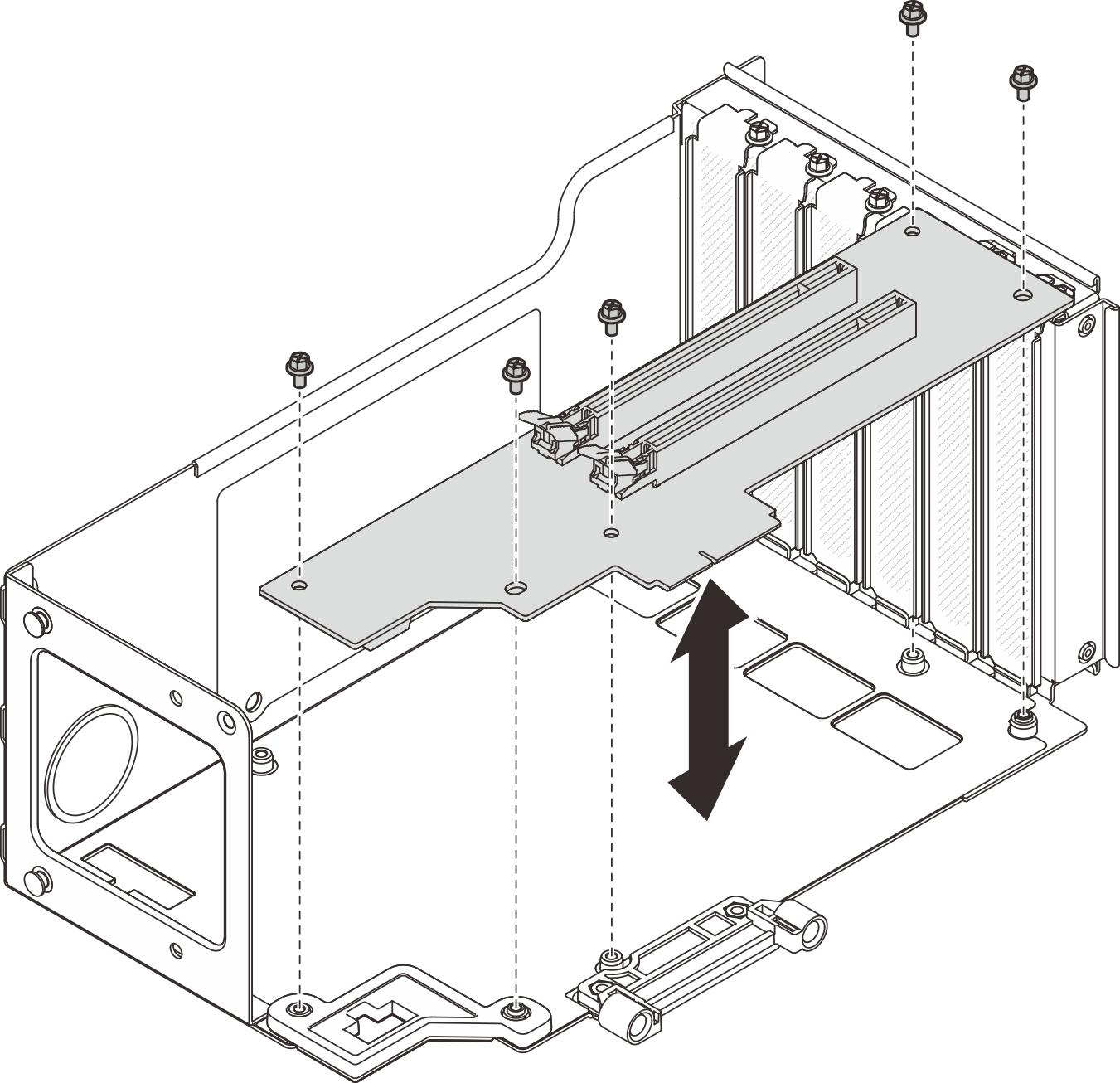

3. จัดแนวรูสกรูในการ์ดตัวยก PCIe ให้ตรงกับรูสกรูในตัวครอบตัวยก PCIe จากนั้น ติดตั้งสกรูห้าตัวเพื่อยึดการ์ดตัวยก PCIe
   รูปที่ 2. การติดตั้งการ์ดตัวยก PCIe เข้ากับตัวครอบตัวยก





ขั้นตอน

1. หากจำเป็น ให้ติดตั้งตัวขยายตัวยก PCIe ดู ติดตั้งตัวขยายตัวยก PCIe

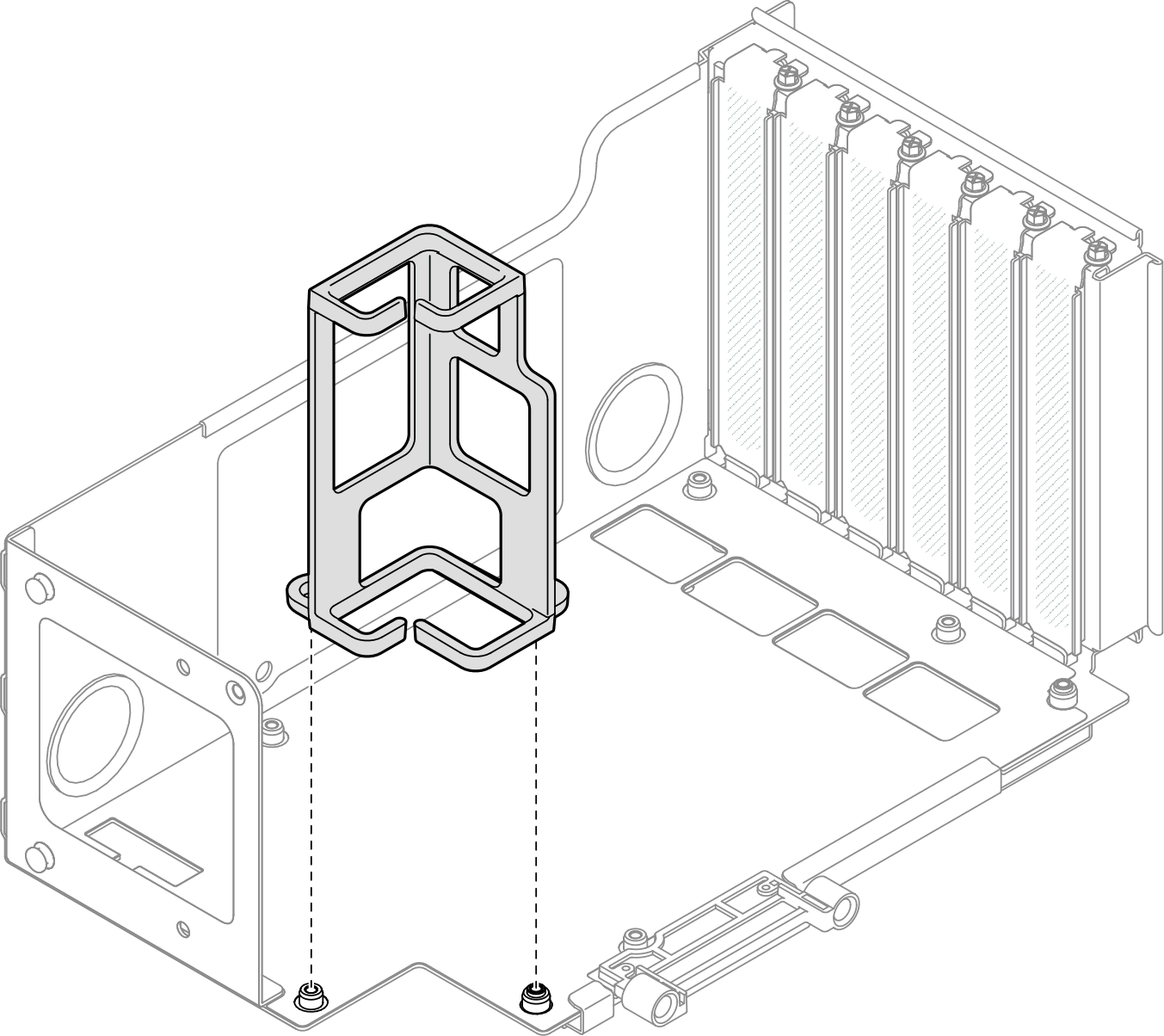

2. หากจําเป็น ให้จัดแนวและติดตั้งตัวยึดสายเข้ากับตัวครอบตัวยก PCIe
   รูปที่ 3. การติดตั้งตัวยึดสายเข้ากับตัวครอบตัวยก

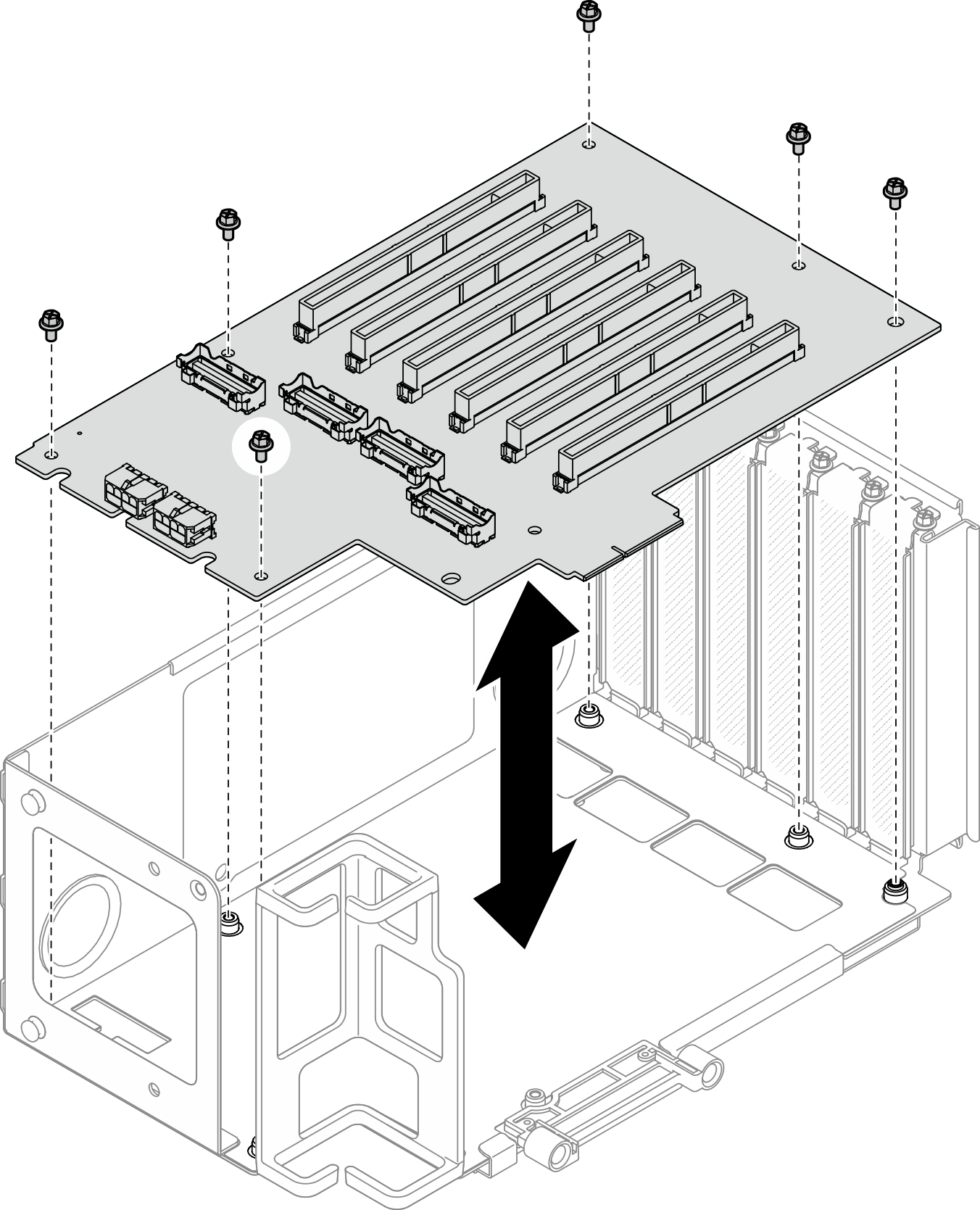

3. จัดแนวรูสกรูในการ์ดตัวยก PCIe ให้ตรงกับรูสกรูในตัวครอบตัวยก PCIe จากนั้น ติดตั้งสกรูหกตัวเพื่อยึดการ์ดตัวยก PCIe
   รูปที่ 4. การติดตั้งการ์ดตัวยก PCIe เข้ากับตัวครอบตัวยก




4. ติดตั้งตัวยึด PCIe ลงในตัวครอบตัวยก PCIe จากนั้น ขันสกรูสามตัวเพื่อยึดตัวยึด PCIe
   รูปที่ 5. การติดตั้งตัวยึด PCIe เข้ากับตัวครอบตัวยก

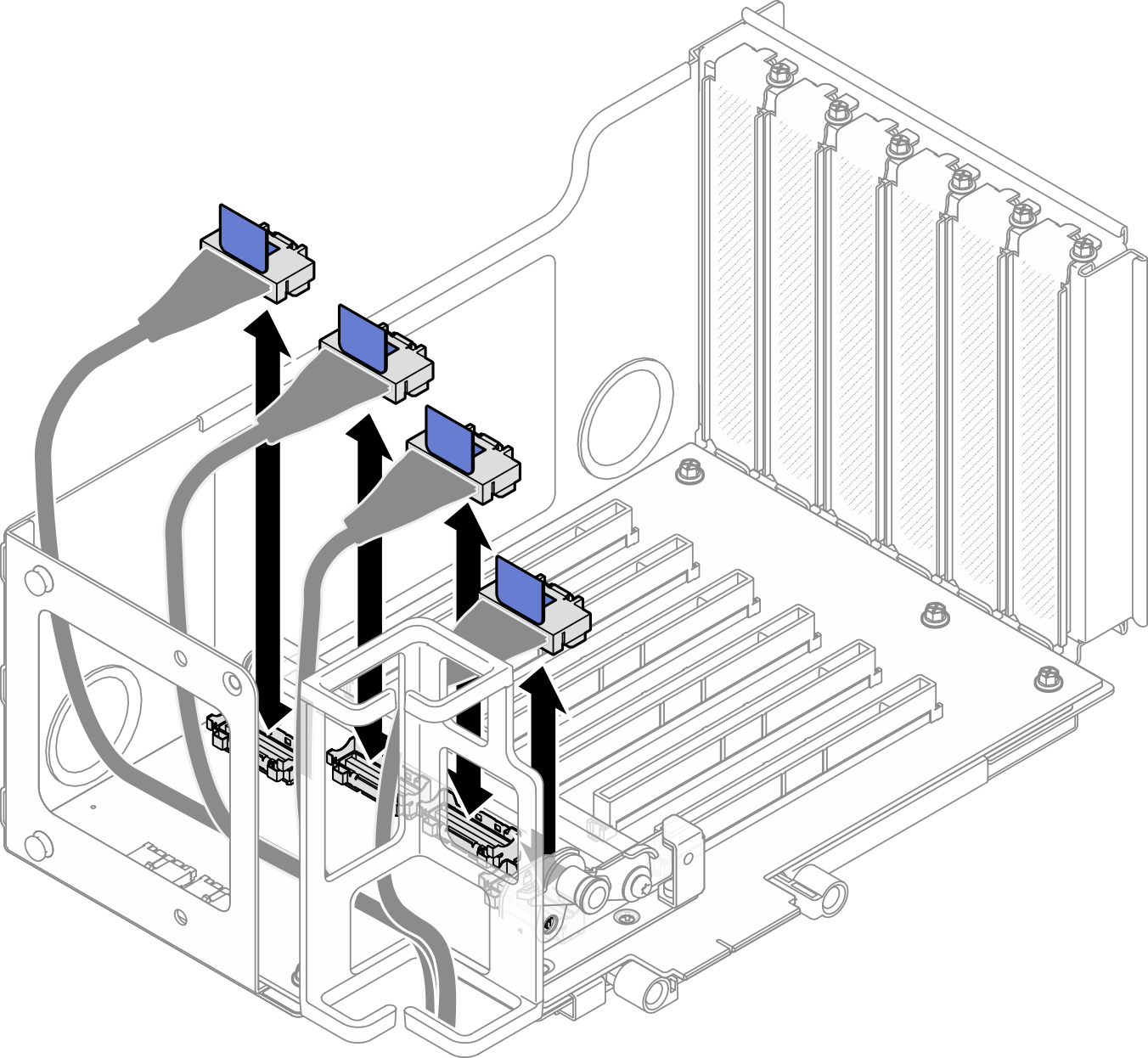

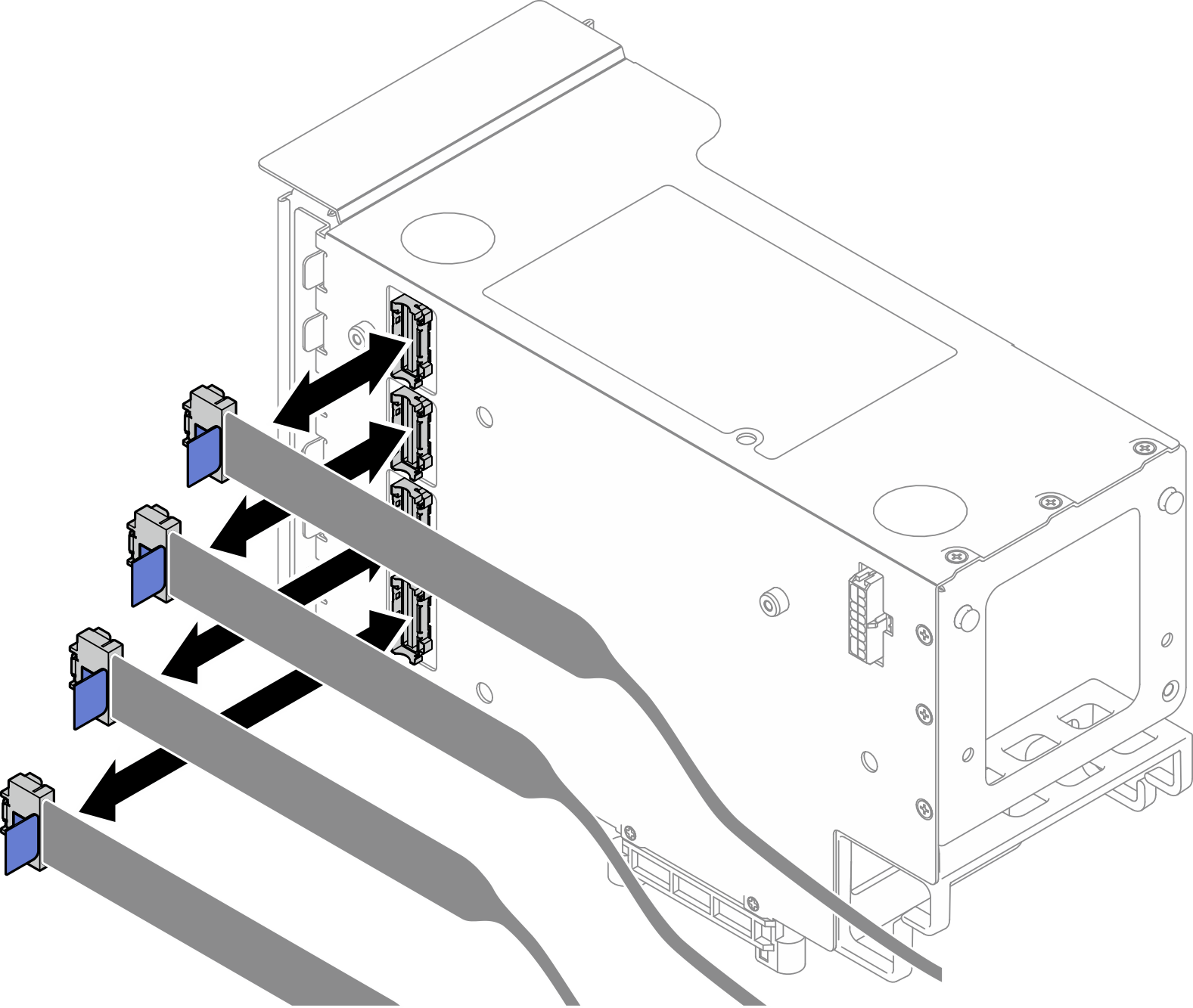

5. เชื่อมต่อสายตัวยกเข้ากับขั้วต่อที่สอดคล้องกันที่ด้านในของการ์ดตัวยก PCIe
   รูปที่ 6. การเชื่อมต่อสายตัวยก PCIe เข้ากับด้านในของตัวยก




6. เดินสายตัวยก PCIe ผ่านตัวยึดสายตามที่แสดงด้านล่าง

   การเดินสายในตัวยก PCIe 3

   การเดินสายในตัวยก PCIe 1

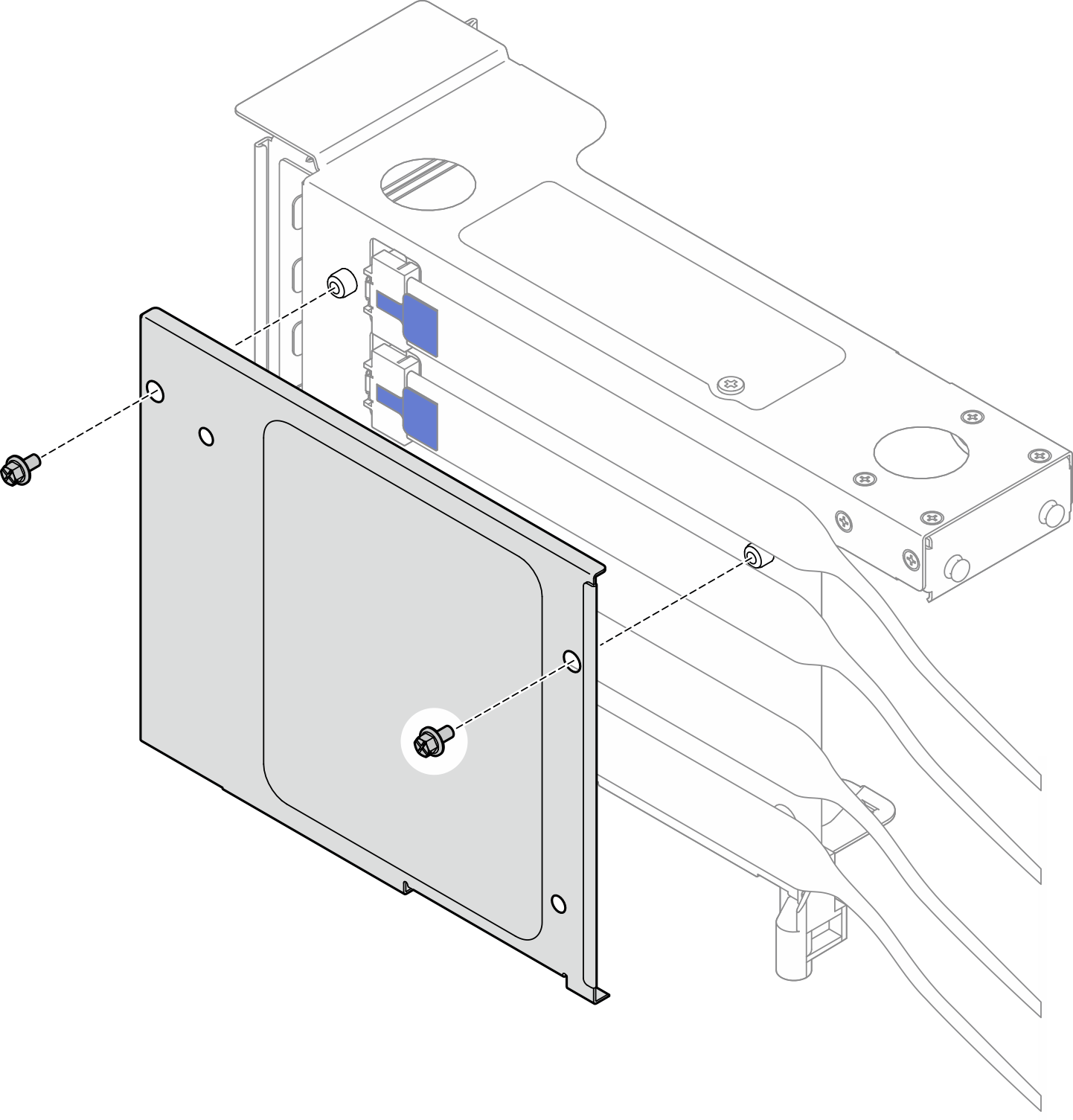

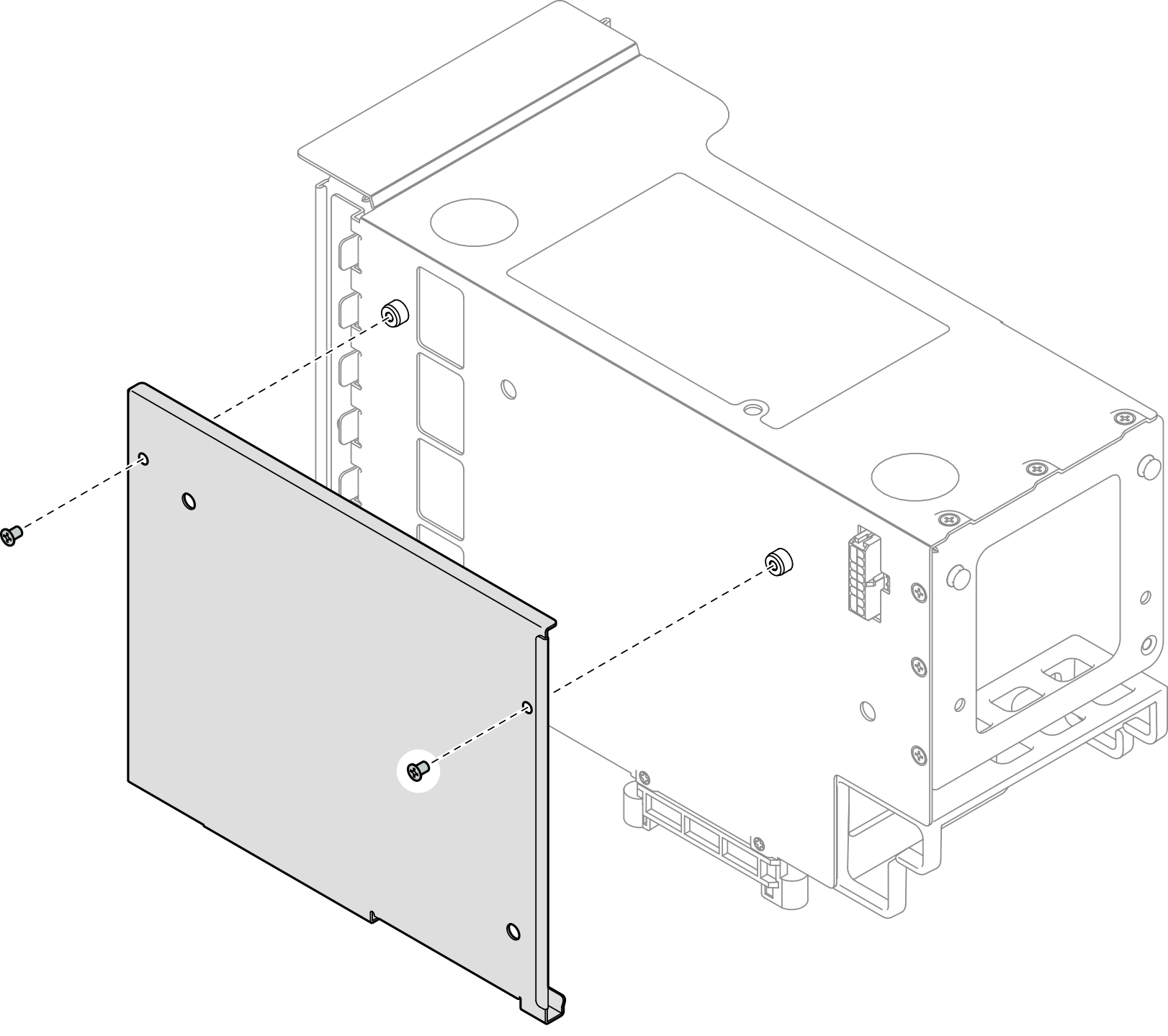

7. หากจําเป็น ให้ถอดสกรูสองตัวและฝาครอบออก
   รูปที่ 7. การถอดฝาครอบออกจากตัวครอบตัวยก




8. เชื่อมต่อสายตัวยกเข้ากับขั้วต่อที่สอดคล้องกันที่ด้านนอกของตัวยก PCIe
   รูปที่ 8. การเชื่อมต่อสายตัวยก PCIe เข้ากับด้านนอกของตัวยก

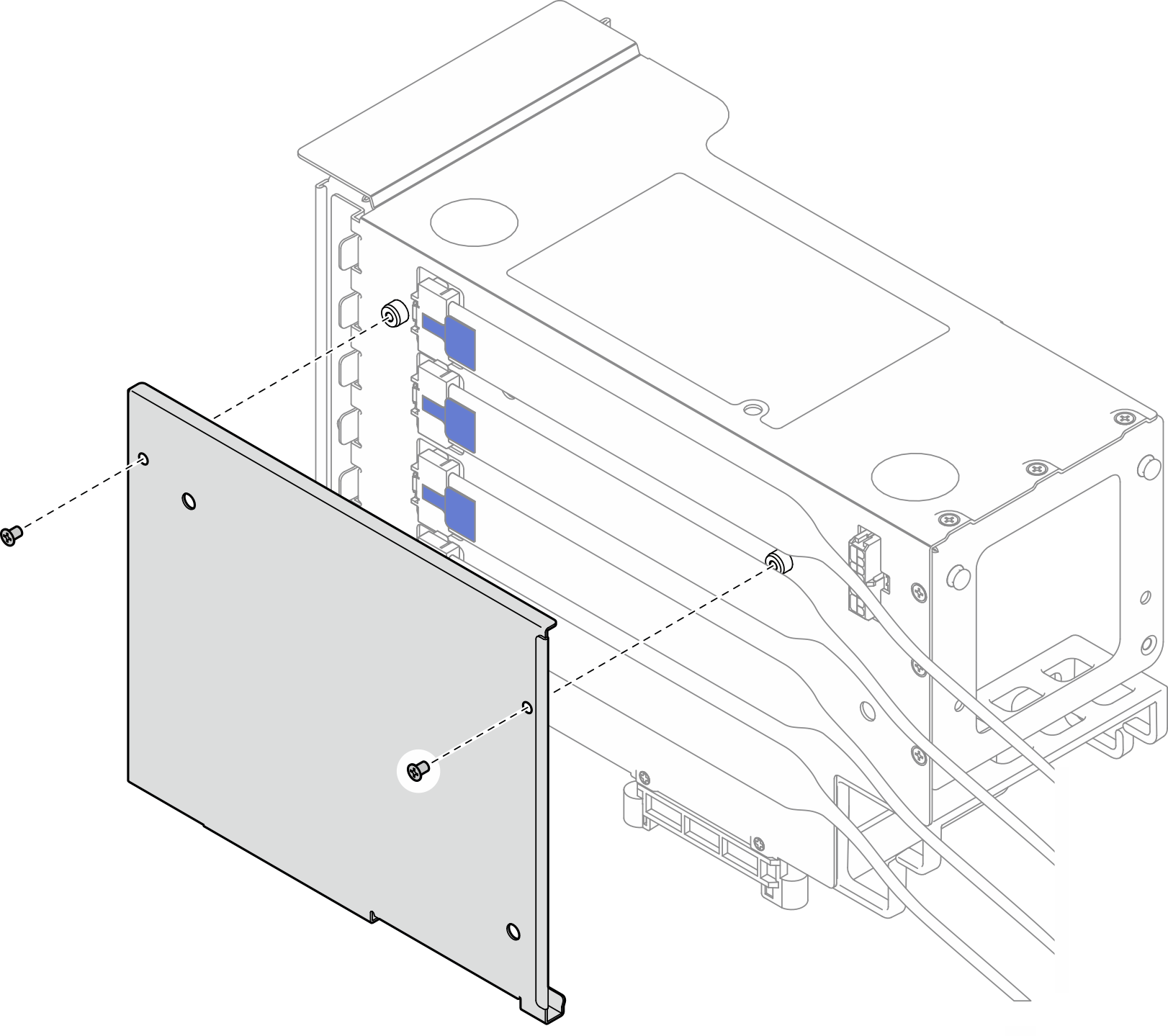

9. ติดตั้งฝาครอบลงบนตัวครอบตัวยก PCIe จากนั้น ขันสกรูสองตัวเพื่อยึดฝาครอบ
   รูปที่ 9. การติดตั้งฝาครอบเข้ากับตัวครอบตัวยก





ขั้นตอน

1. หากจำเป็น ให้ติดตั้งตัวขยายตัวยก PCIe ดู ติดตั้งตัวขยายตัวยก PCIe

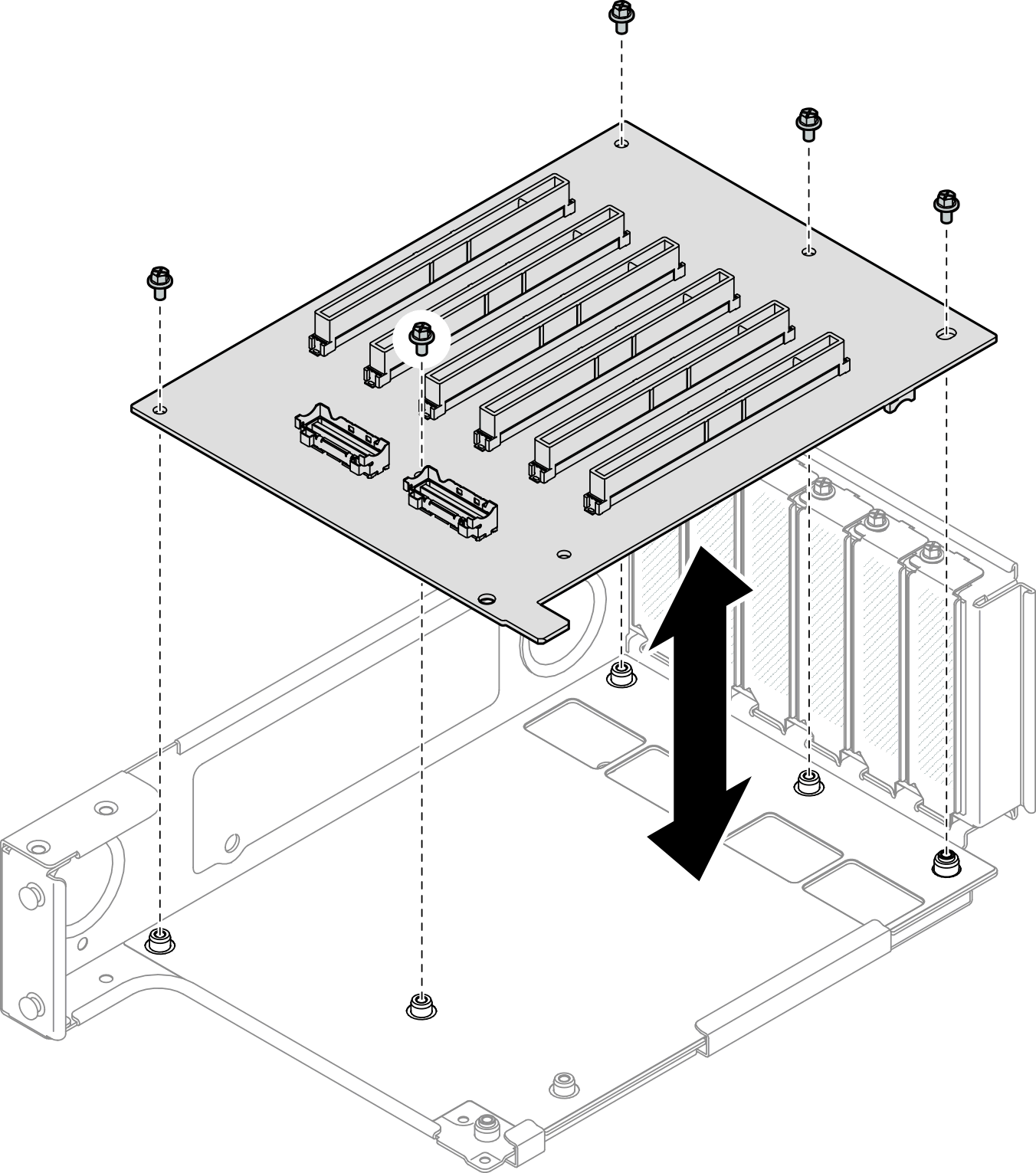

2. จัดแนวรูสกรูในการ์ดตัวยก PCIe ให้ตรงกับรูสกรูในตัวครอบตัวยก PCIe จากนั้น ติดตั้งสกรูห้าตัวเพื่อยึดการ์ดตัวยก PCIe
   รูปที่ 10. การติดตั้งการ์ดตัวยก PCIe เข้ากับตัวครอบตัวยก

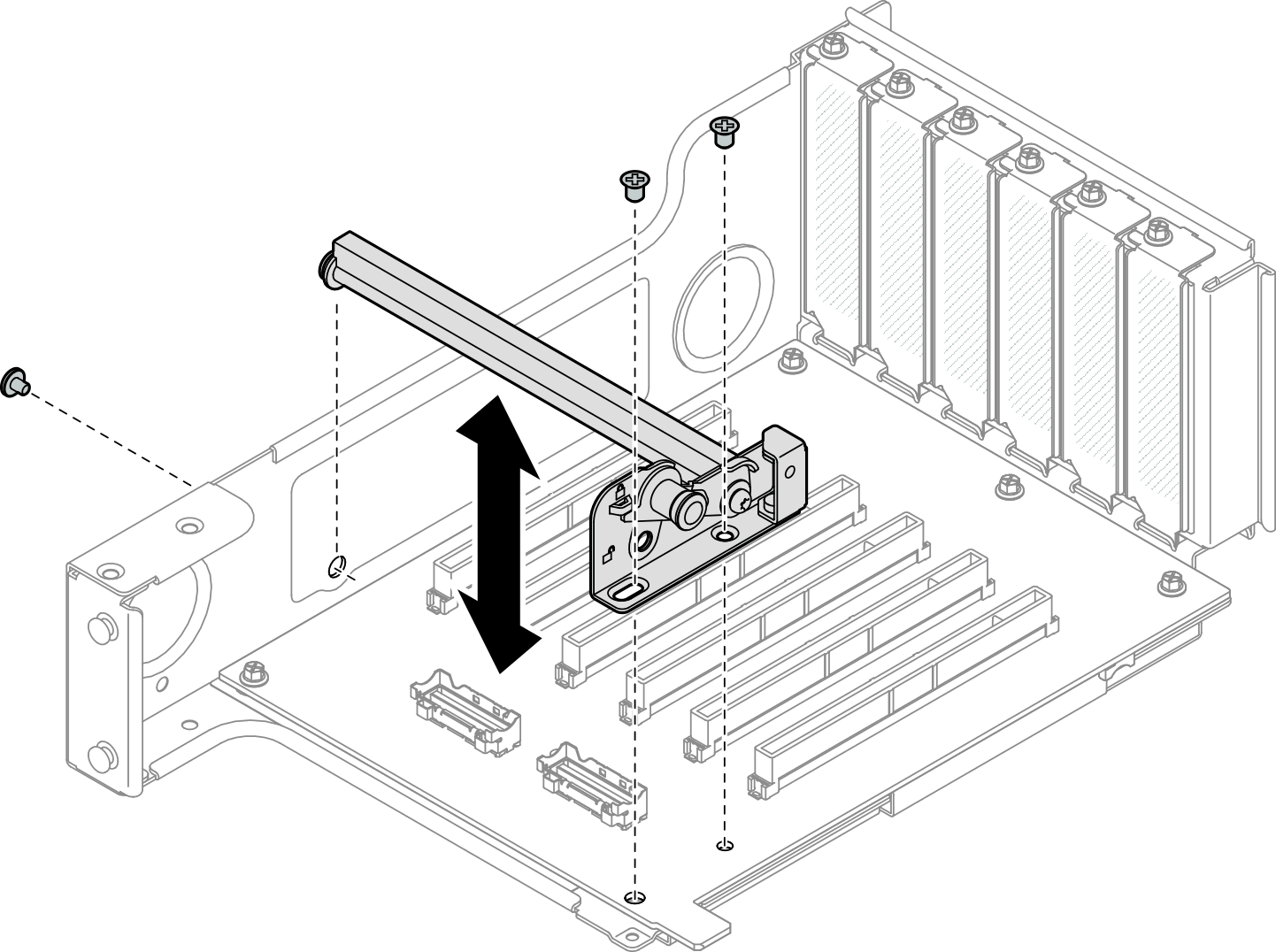

3. ติดตั้งตัวยึด PCIe ลงในตัวครอบตัวยก PCIe จากนั้น ขันสกรูสามตัวเพื่อยึดตัวยึด PCIe
   รูปที่ 11. การติดตั้งตัวยึด PCIe เข้ากับตัวครอบตัวยก

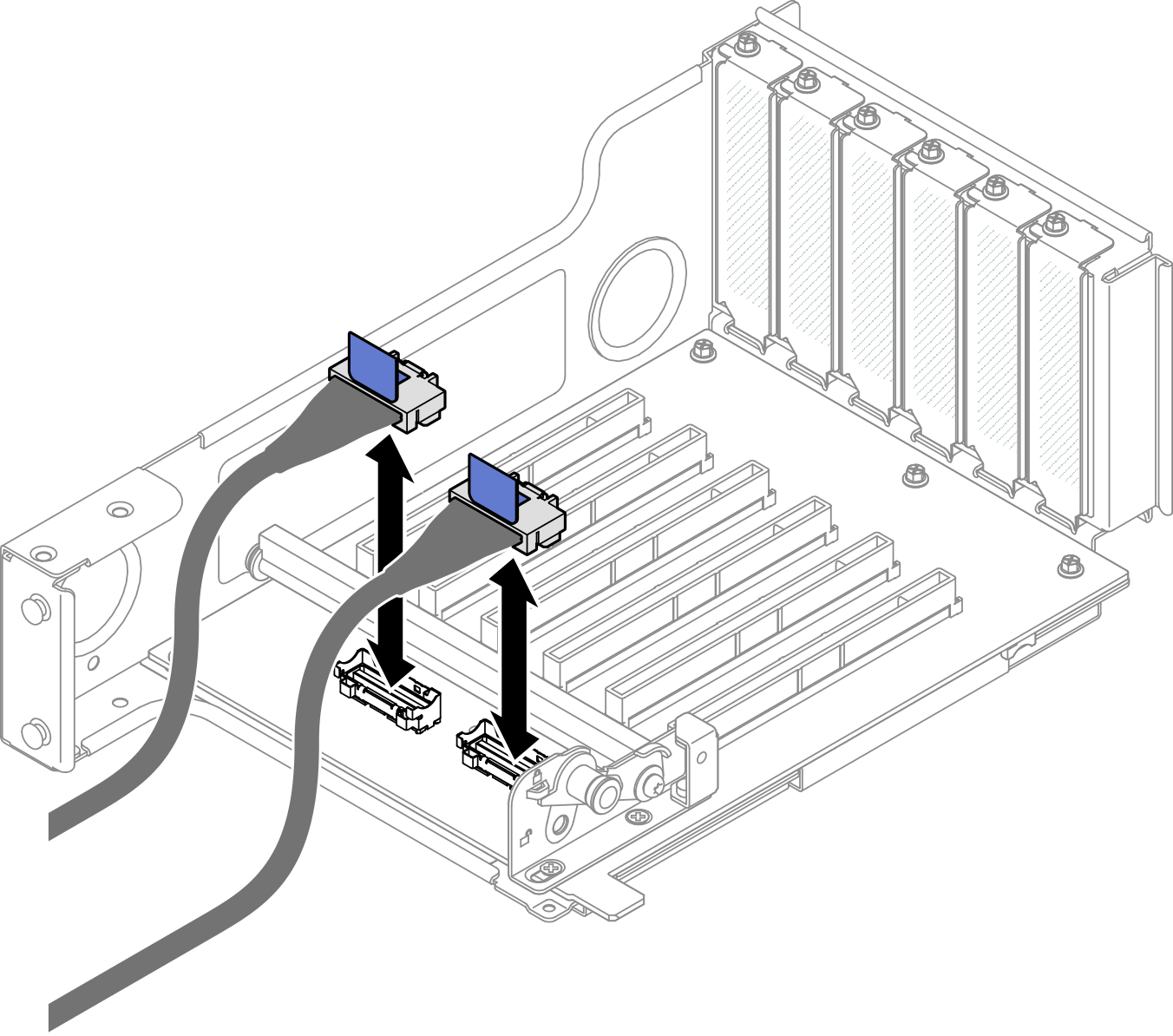

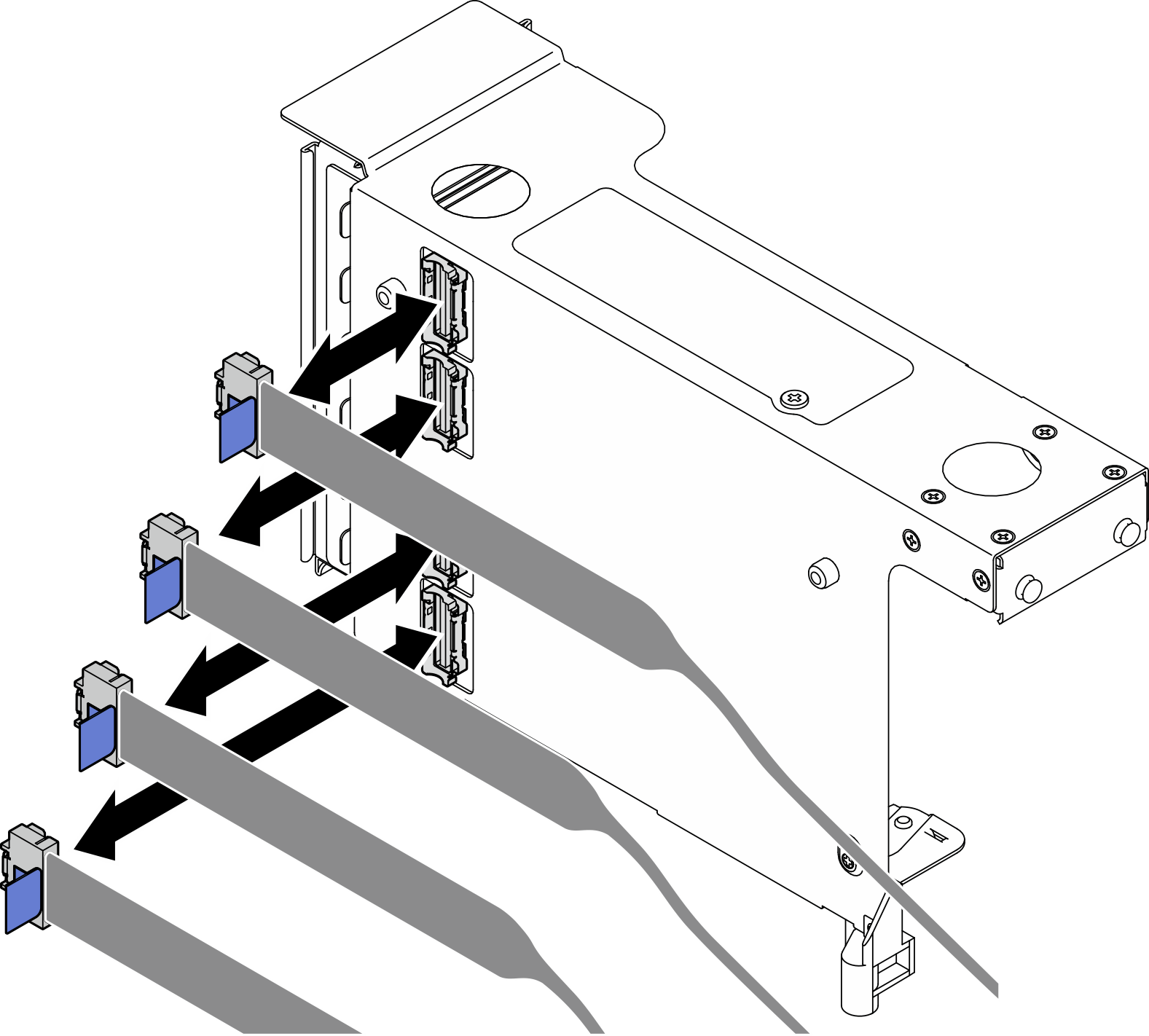

4. เชื่อมต่อสายตัวยก PCIe เข้ากับขั้วต่อที่สอดคล้องกันที่ด้านในของตัวยก PCIe
   รูปที่ 12. การเชื่อมต่อสายตัวยก PCIe เข้ากับด้านในของตัวยก

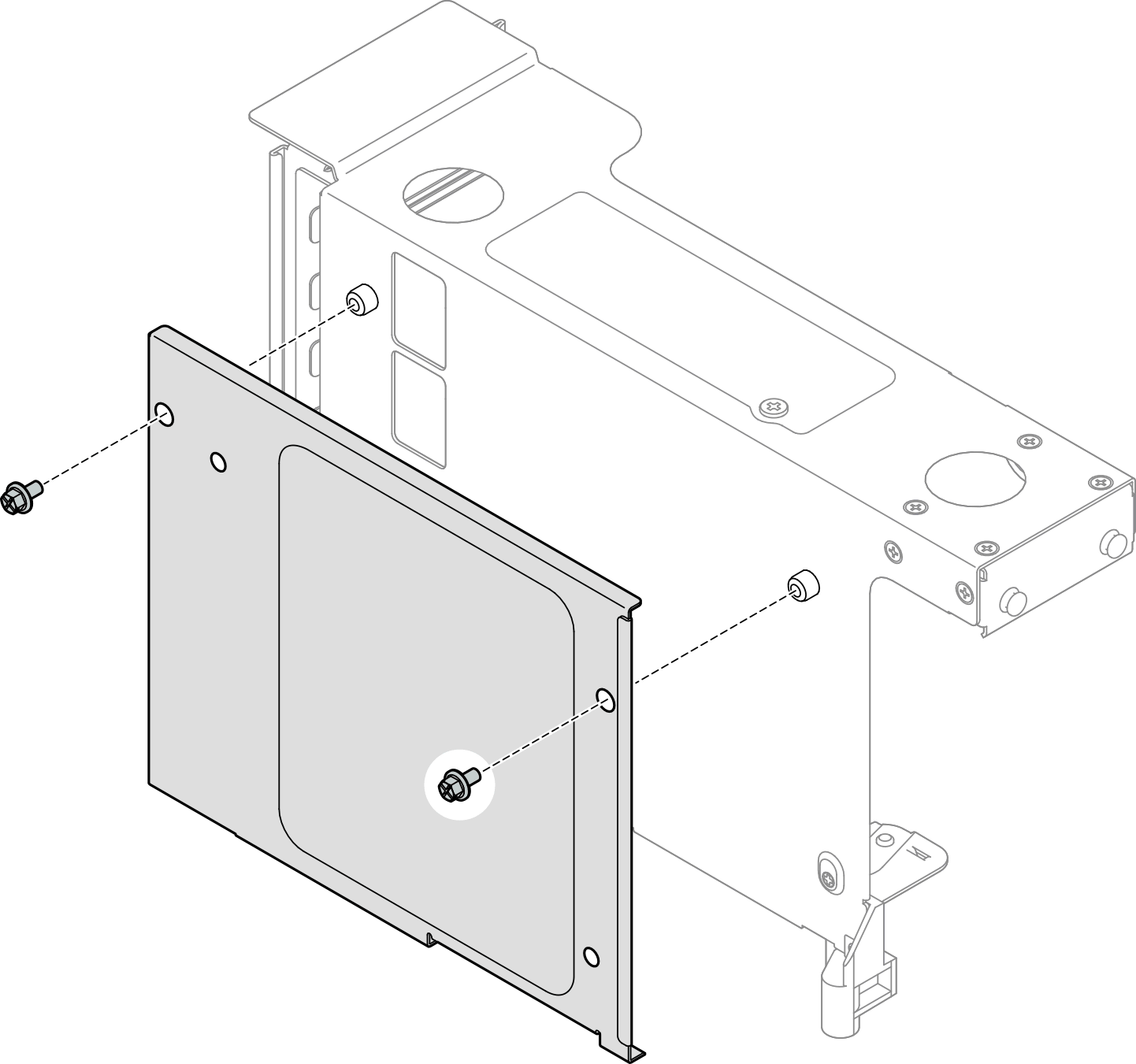

5. หากจําเป็น ให้ถอดสกรูสองตัวและฝาครอบออก
   รูปที่ 13. การถอดฝาครอบออกจากตัวครอบตัวยก




6. เชื่อมต่อสายตัวยก PCIe เข้ากับขั้วต่อที่สอดคล้องกันที่ด้านนอกของตัวยก PCIe
   รูปที่ 14. การเชื่อมต่อสายตัวยก PCIe เข้ากับด้านนอกของตัวยก




7. ติดตั้งฝาครอบลงบนตัวครอบตัวยก PCIe จากนั้น ขันสกรูสองตัวเพื่อยึดฝาครอบ
   รูปที่ 15. การติดตั้งฝาครอบเข้ากับตัวครอบตัวยก
