Установка платы-адаптера Riser PCIe и отсека
Следуйте инструкциям в этом разделе, чтобы установить плату-адаптер Riser PCIe и отсек.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
- Дополнительные сведения о разных типах плат-адаптеров Riser см. в разделе Вид сзади.
- При установке нового отсека платы-адаптера Riser в первую очередь прикрепите к задней стороне этого отсека соответствующую ему наклейку (если необходимо).
Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт скачивания драйверов и программного обеспечения для сервера ThinkSystem SR860 V4.
Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.
Установка платы-адаптера Riser максимальной высоты с двумя гнездами и отсека
Процедура
- При необходимости выровняйте и установите направляющую разъема в отсек платы-адаптера Riser PCIe.Рис. 1. Установка направляющей разъема в отсек платы-адаптера Riser
- Совместите отверстия для винтов на плате-адаптере Riser PCIe с отверстиями для винтов в отсеке платы-адаптера Riser PCIe и зафиксируйте плату-адаптер Riser PCIe пятью винтами.Рис. 2. Установка платы-адаптера Riser PCIe в отсек платы-адаптера Riser
Установка платы-адаптера Riser максимальной высоты с шестью гнездами и отсека
Процедура
- Если понадобится, выровняйте и установите фиксатор кабелей в отсек платы-адаптера Riser PCIe.Рис. 3. Установка фиксатора кабелей в отсек платы-адаптера Riser
- Совместите отверстия для винтов на плате-адаптере Riser PCIe с отверстиями для винтов в отсеке платы-адаптера Riser PCIe и зафиксируйте плату-адаптер Riser PCIe шестью винтами.Рис. 4. Установка платы-адаптера Riser PCIe в отсек платы-адаптера Riser
- Установите фиксатор PCIe в отсек платы-адаптера Riser PCIe и зафиксируйте его тремя винтами.Рис. 5. Установка фиксатора PCIe в отсека платы-адаптера Riser
- Подключите кабели платы-адаптера Riser к соответствующим разъемам внутри платы-адаптера Riser PCIe. Рис. 6. Подключение кабелей платы-адаптера Riser PCIe к внутренней стороне платы-адаптера Riser
- Проведите кабели платы-адаптера Riser PCIe через фиксатор кабелей, как показано ниже.
Прокладка кабеля в плату-адаптер Riser PCIe 3
Прокладка кабеля в плату-адаптер Riser PCIe 1
- Если потребуется, открутите два винта и снимите кожух.Рис. 7. Снятие кожуха с отсека платы-адаптера Riser
- Подключите кабели платы-адаптера Riser к соответствующим разъемам снаружи платы-адаптера Riser PCIe.Рис. 8. Подключение кабелей платы-адаптера Riser PCIe к наружной стороне платы-адаптера Riser

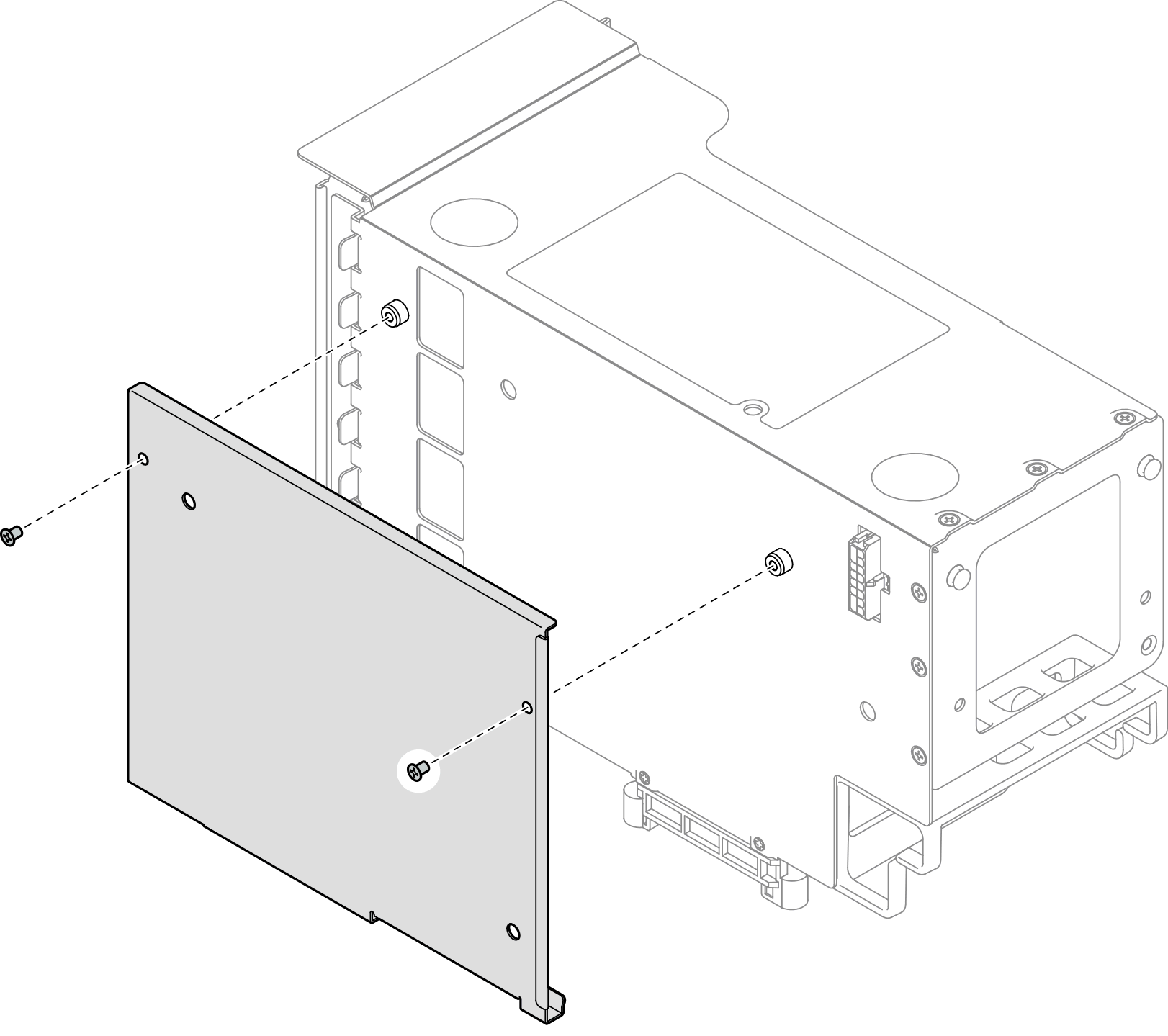

- Установите кожух на отсек для платы-адаптера Riser PCIe и зафиксируйте его двумя винтами.Рис. 9. Установка кожуха в отсек платы-адаптера Riser
Установка платы-адаптера Riser половинной высоты с шестью гнездами и отсека
Процедура
- Совместите отверстия для винтов на плате-адаптере Riser PCIe с отверстиями для винтов в отсеке платы-адаптера Riser PCIe и зафиксируйте плату-адаптер Riser PCIe пятью винтами.Рис. 10. Установка платы-адаптера Riser PCIe в отсек платы-адаптера Riser
- Установите фиксатор PCIe в отсек платы-адаптера Riser PCIe и зафиксируйте его тремя винтами.Рис. 11. Установка фиксатора PCIe в отсека платы-адаптера Riser
- Подключите кабели платы-адаптера Riser PCIe к соответствующим разъемам внутри платы-адаптера Riser PCIe.Рис. 12. Подключение кабелей платы-адаптера Riser PCIe к внутренней стороне платы-адаптера Riser
- Если потребуется, открутите два винта и снимите кожух.Рис. 13. Снятие кожуха с отсека платы-адаптера Riser
- Подключите кабели платы-адаптера Riser PCIe к соответствующим разъемам снаружи платы-адаптера Riser PCIe.Рис. 14. Подключение кабелей платы-адаптера Riser PCIe к наружной стороне платы-адаптера Riser

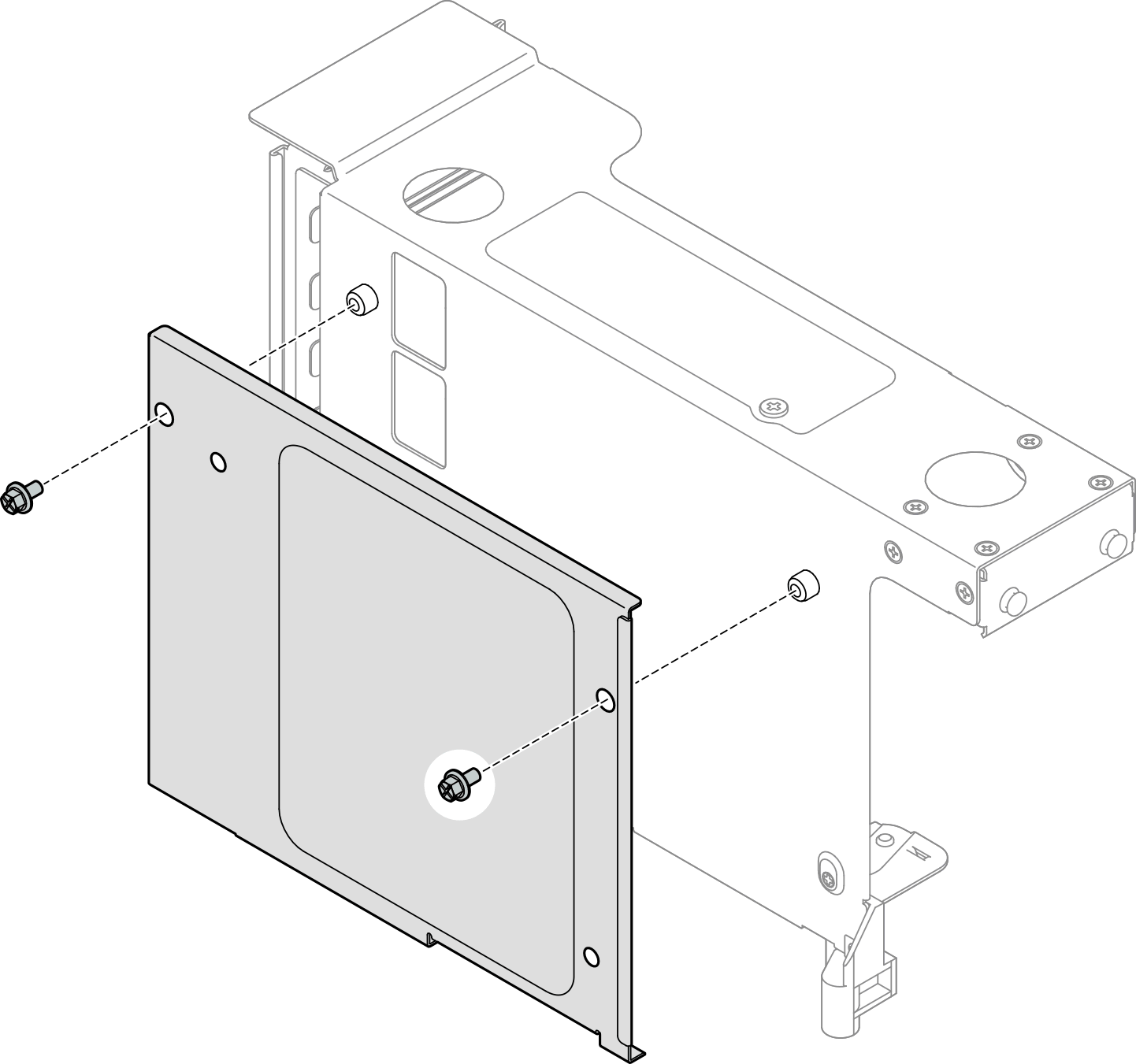

- Установите кожух на отсек для платы-адаптера Riser PCIe и зафиксируйте его двумя винтами.Рис. 15. Установка кожуха в отсек платы-адаптера Riser
После завершения
Установите на место адаптеры PCIe. См. раздел Установка адаптера PCIe.
Установите на место задний отсек для дисков M.2, если он был снят. См. раздел Установка заднего отсека для дисков M.2 и объединительной панели.
Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.
Установите на место поперечную планку. См. раздел Установка поперечной планки.
Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
Завершите замену компонентов. См. раздел Завершение замены компонентов.
