Instalación de una tarjeta y compartimiento de expansión de PCIe

Siga las instrucciones que aparecen en esta sección para instalar una tarjeta y compartimiento de expansión de PCIe.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Nota
  • Para obtener más detalles sobre los diferentes tipos expansiones, consulte Vista posterior.
  • Si está instalando un nuevo compartimiento de expansión, pegue la etiqueta del compartimiento de expansión a la parte trasera del nuevo compartimiento de expansión, de ser necesario.
Dependiendo de su configuración, siga los procedimientos que se indican a continuación para el procedimiento de extracción adecuado.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Instalación de la tarjeta de expansión FH de dos ranuras y el compartimiento​

Procedimiento

  1. Si es necesario, instale los ampliadores de expansión de PCIe. Consulte Instalación de un ampliador de expansión de PCIe.
  2. Si es necesario, alinee e instale la guía del conector en el compartimiento de expansión de PCIe.
    Figura 1. Instalación de la guía del conector al compartimiento de la tarjeta de expansión

    Installing connector guide to riser cage
  3. Alinee los orificios de tornillos de la tarjeta de expansión PCIe con los orificios de tornillos del compartimiento de expansión de PCIe y, a continuación, coloque cinco tornillos para fijar la tarjeta de expansión PCIe.

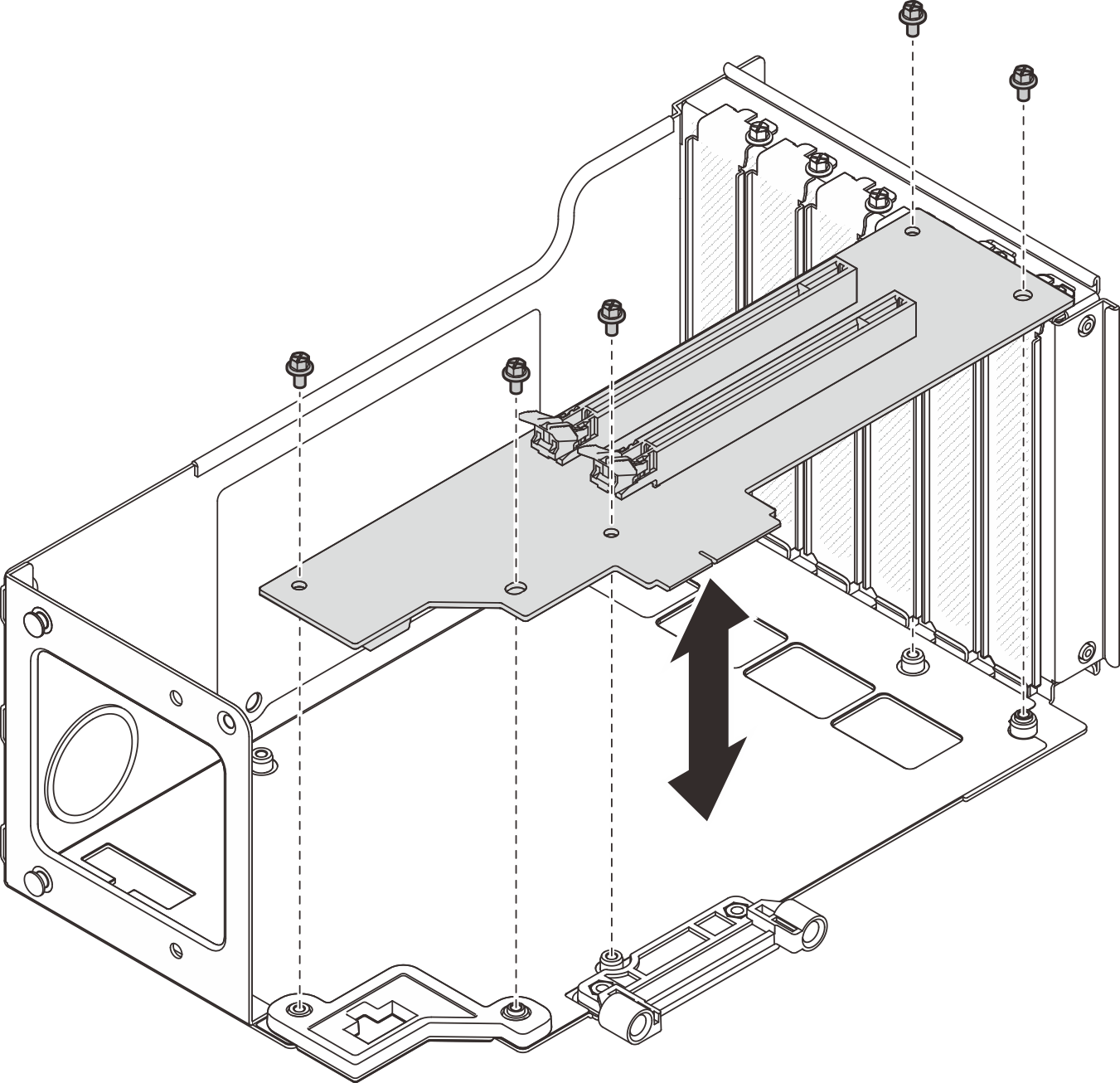

    Figura 2. Instalación de la tarjeta de expansión PCIe en el compartimiento de la tarjeta de expansión

    Installing PCIe riser card to riser cage

Instalación de la tarjeta de expansión FH de seis ranuras y el compartimiento​

Procedimiento

  1. Si es necesario, instale los ampliadores de expansión de PCIe. Consulte Instalación de un ampliador de expansión de PCIe.
  2. Si es necesario, alinee e instale el soporte de cable en el compartimiento de expansión de PCIe.

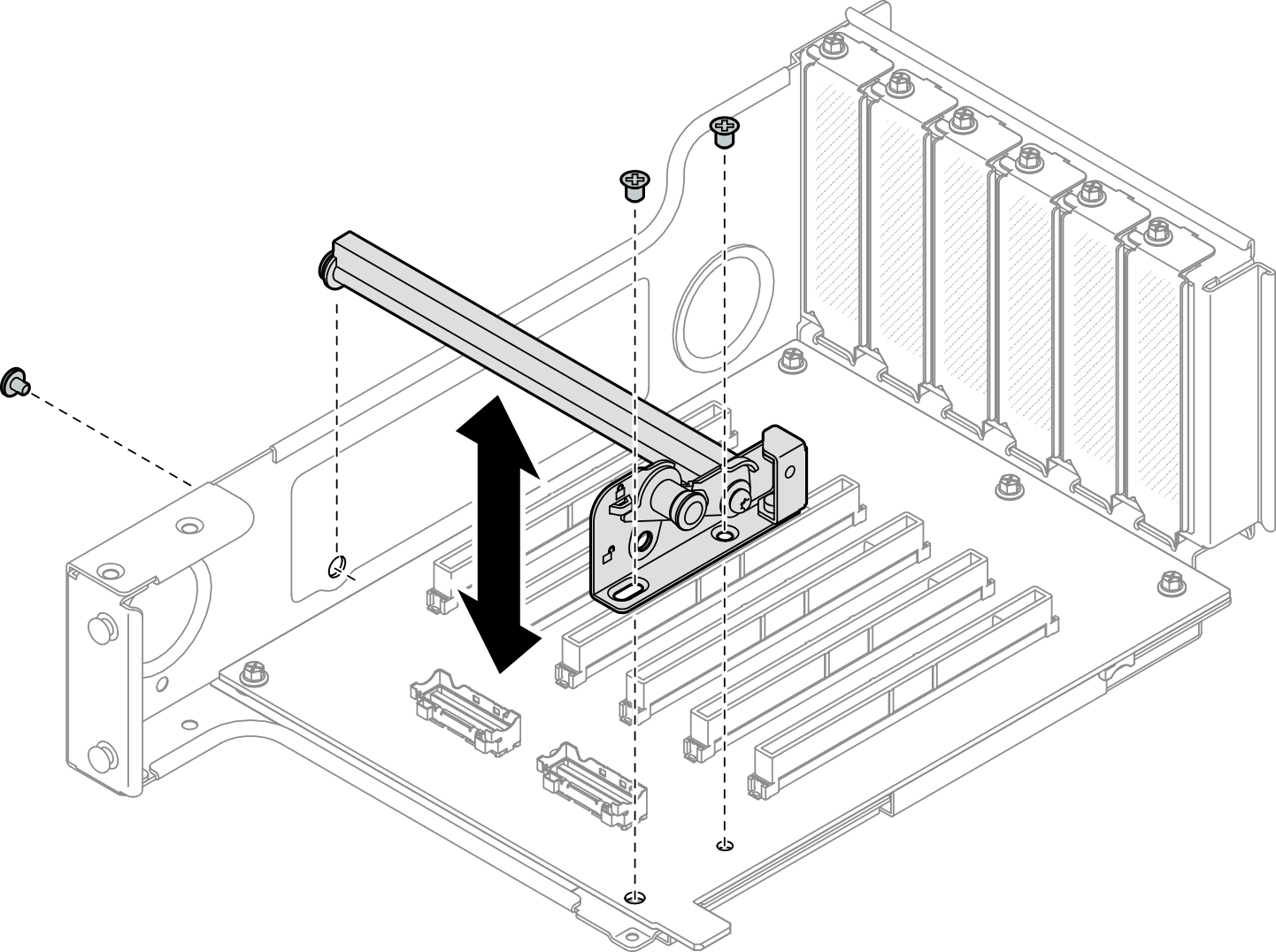

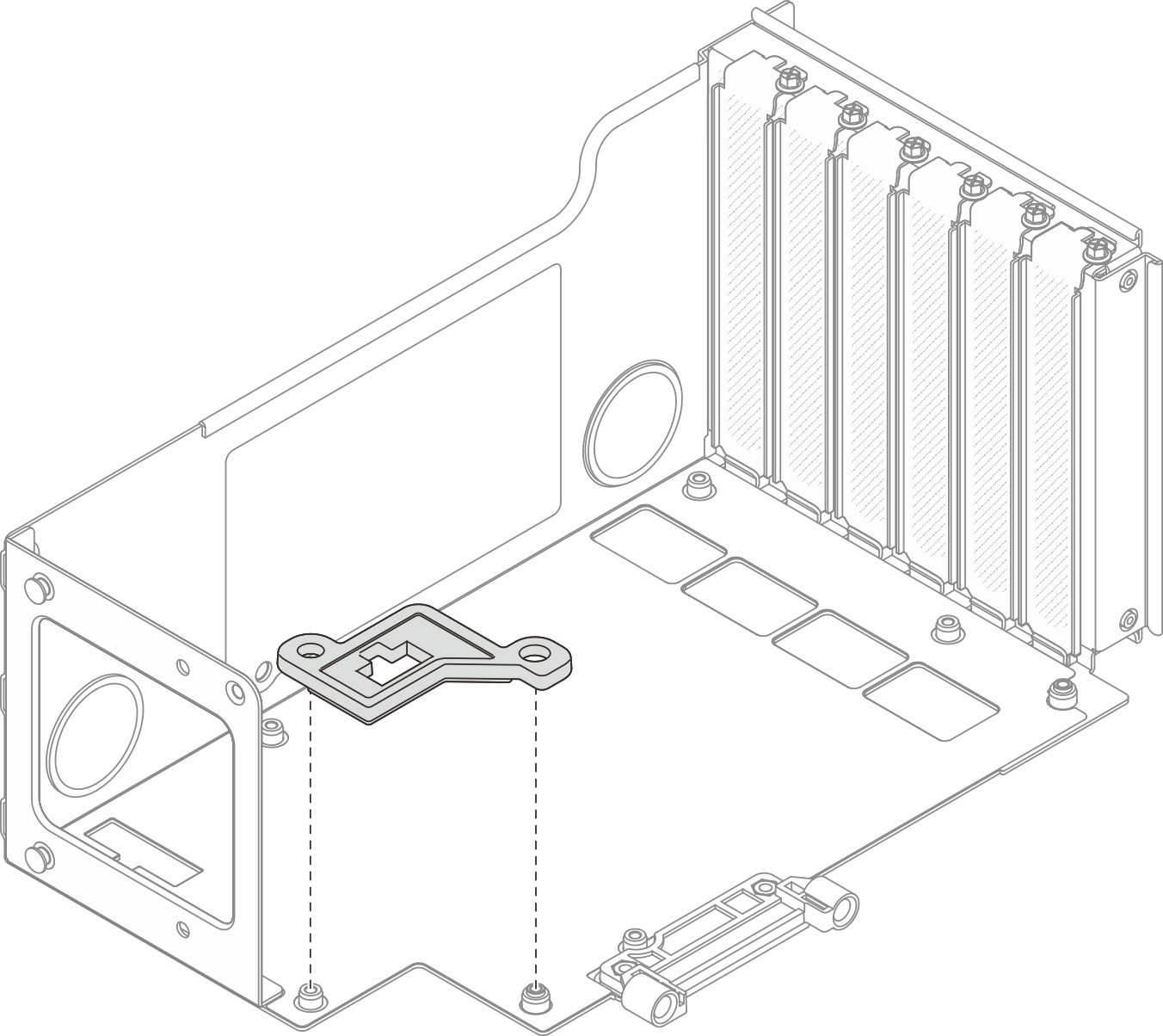

    Figura 3. Instalación del elemento de sujeción de cables en el compartimiento de la tarjeta de expansión

    Installing cable retainer to riser cage
  3. Alinee los orificios de tornillos de la tarjeta de expansión PCIe con los orificios de tornillos del compartimiento de expansión de PCIe y, a continuación, coloque seis tornillos para fijar la tarjeta de expansión PCIe.

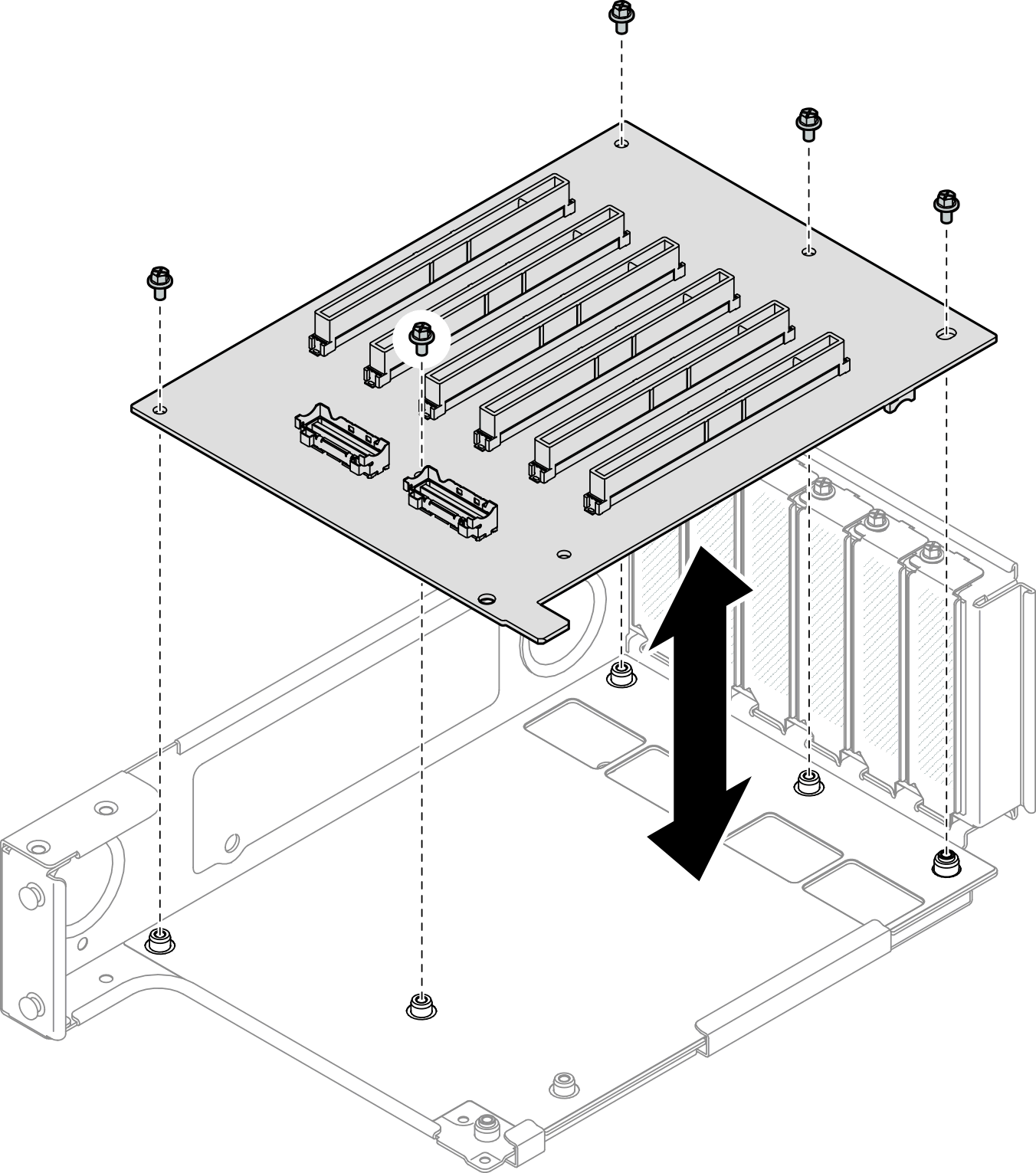

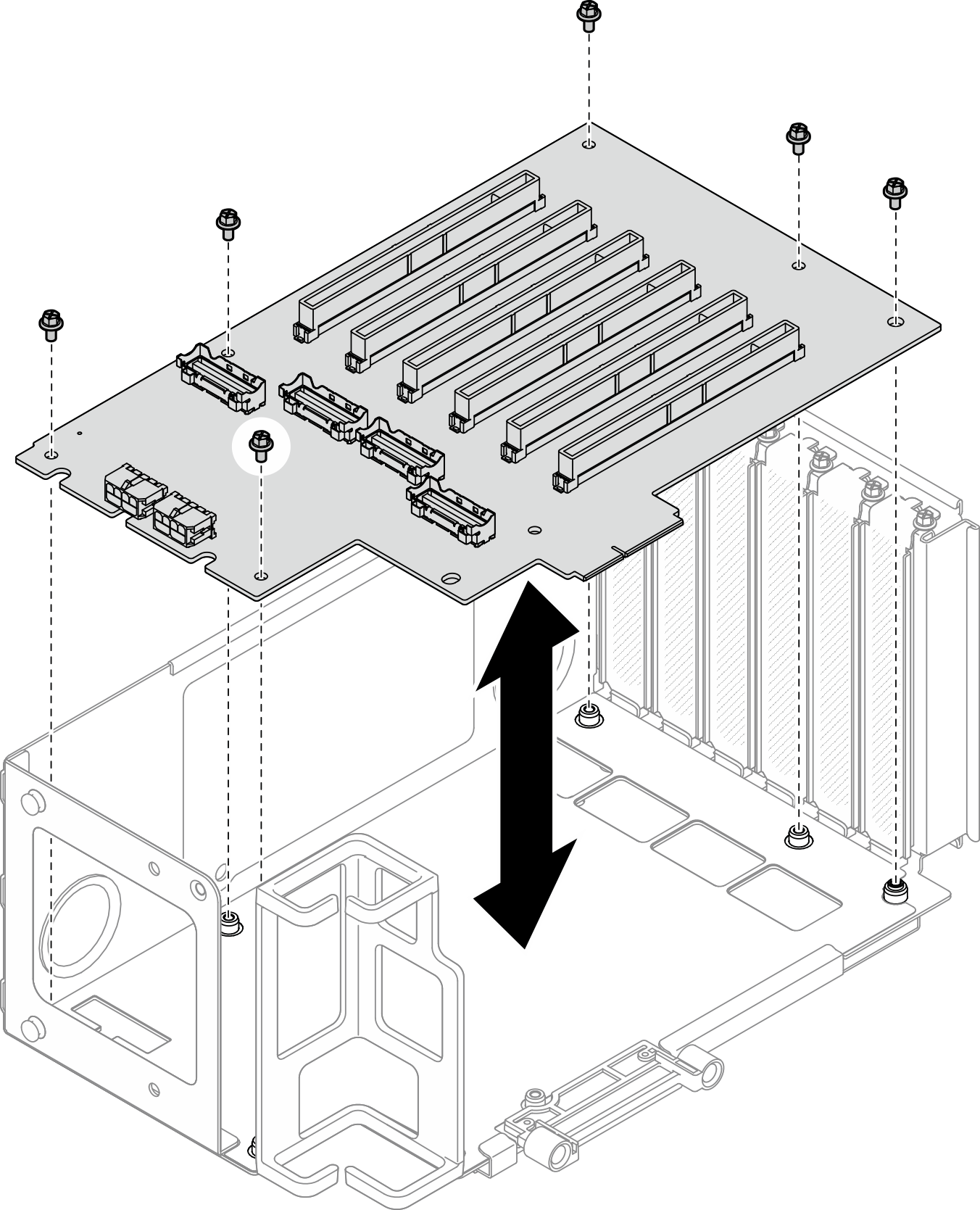

    Figura 4. Instalación de la tarjeta de expansión PCIe en el compartimiento de la tarjeta de expansión

    Installing PCIe riser card to riser cage
  4. Instale el elemento de sujeción de PCIe en el compartimiento de expansión de PCIe y, a continuación, coloque tres tornillos para fijar el elemento de sujeción de PCIe.

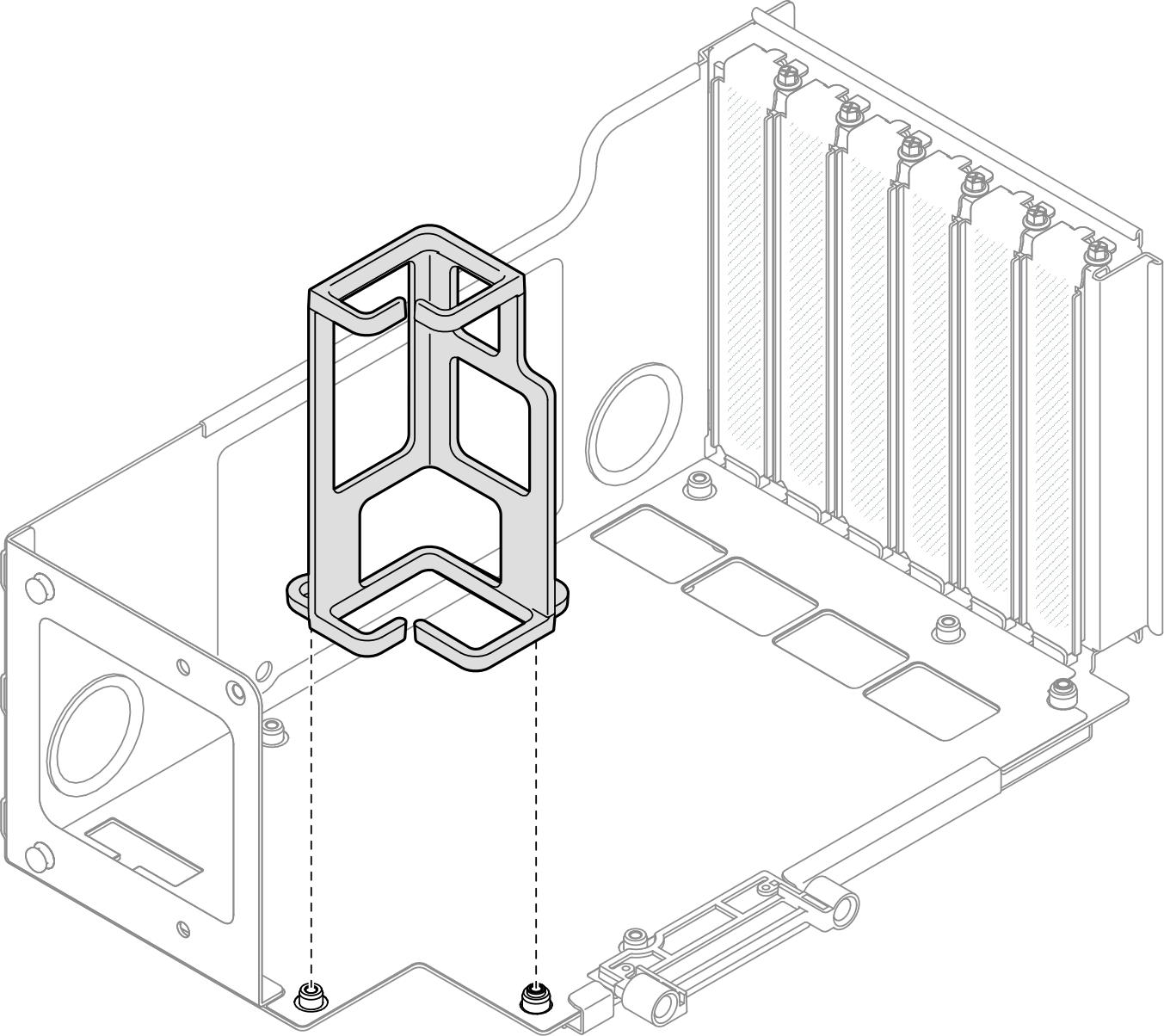

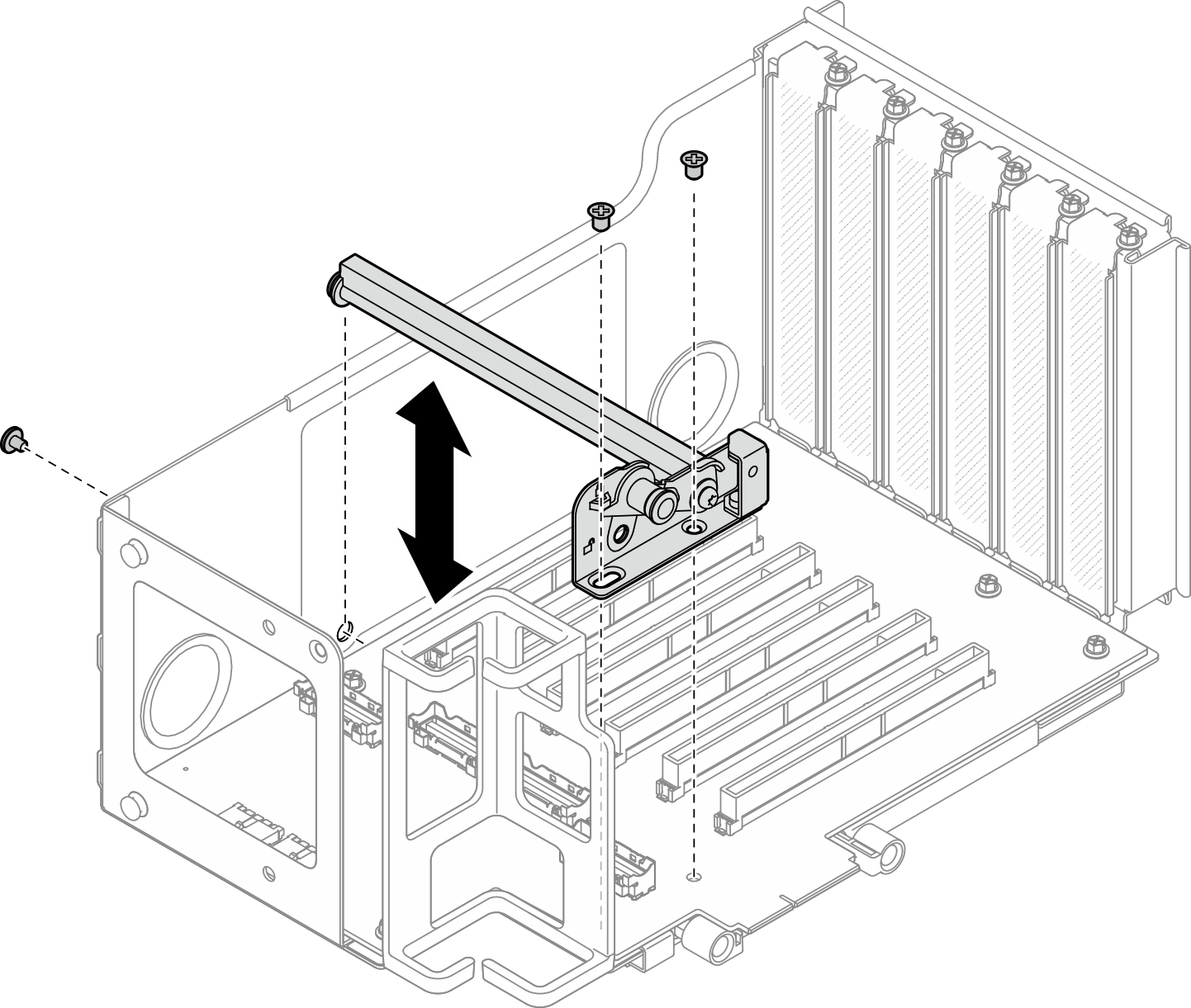

    Figura 5. Instalación del elemento de sujeción PCIe en el compartimiento de la tarjeta de expansión

    Installing PCIe retainer to riser
  5. Conecte los cables de expansión a los conectores correspondientes en el interior de la tarjeta de expansión PCIe.

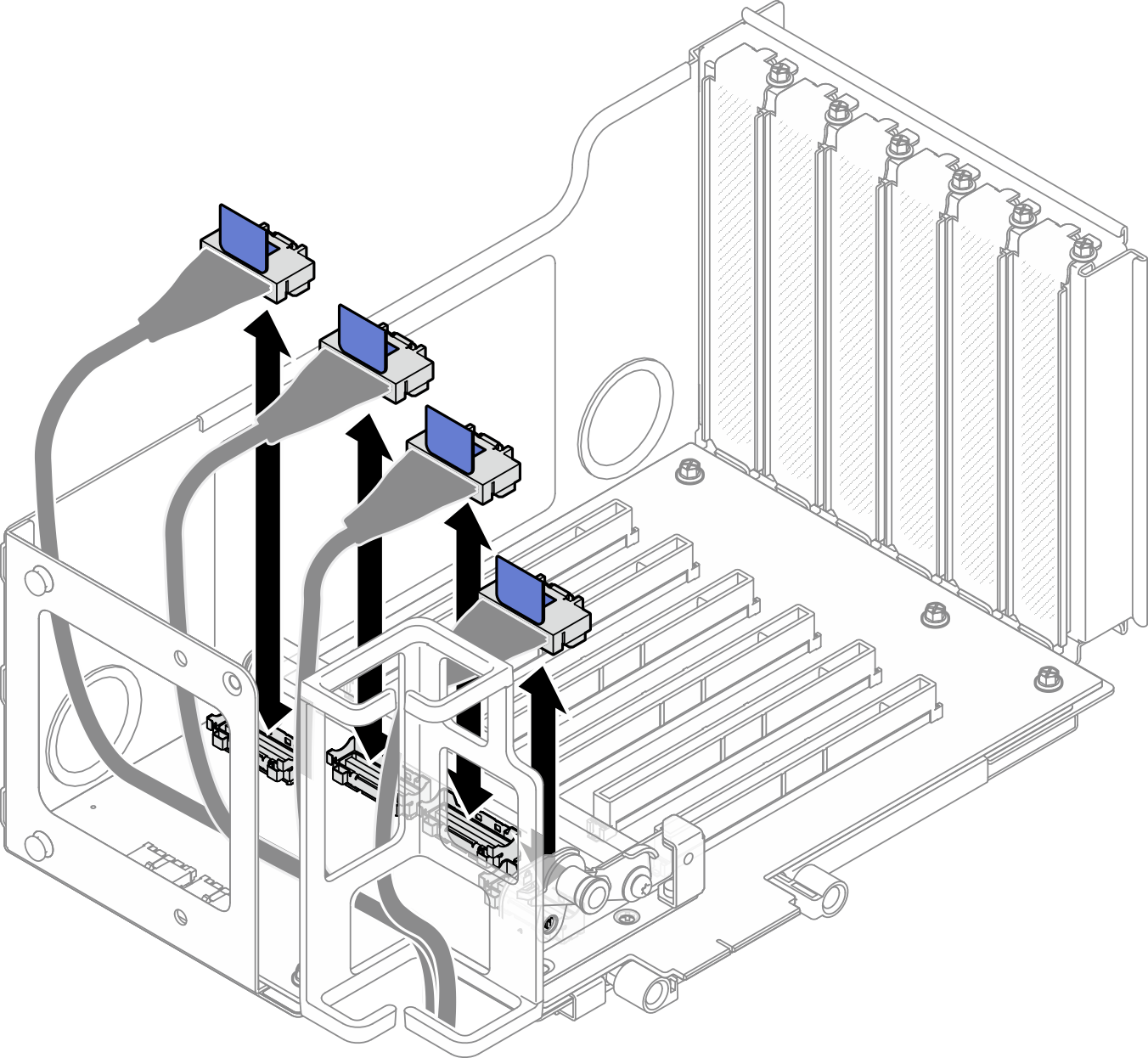

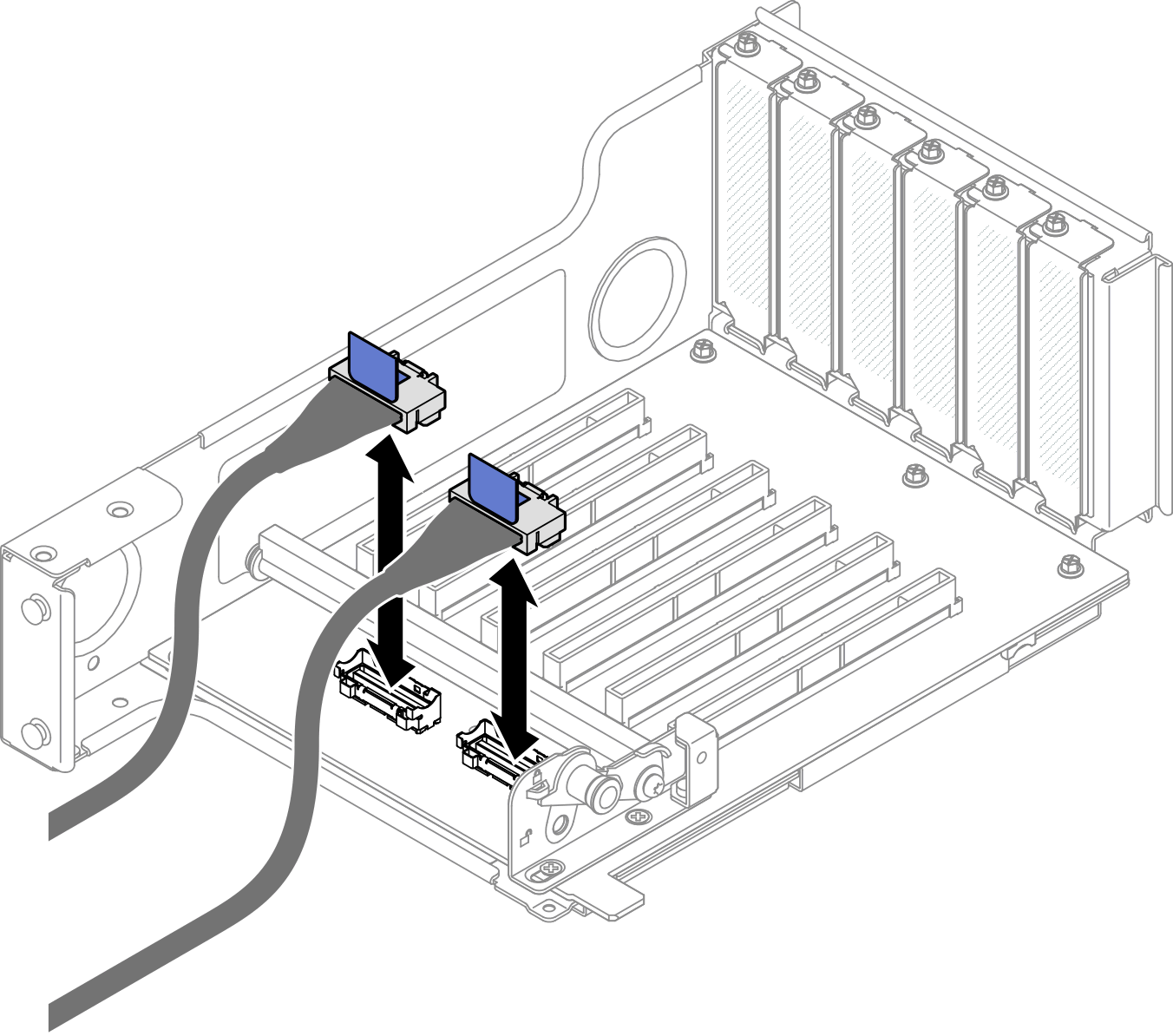

    Figura 6. Conexión de los cables de la tarjeta de expansión PCIe al interior de la expansión

    Connecting PCIe riser cables to inside of riser
  6. Disponga los cables de expansión de PCIe a través del soporte de cable como se indica a continuación.
    Disposición de cables en la tarjeta de expansión PCIe 3

    Routing cable in PCIe riser 3
    		Disposición de cables en la tarjeta de expansión PCIe 1

    Routing cable in PCIe riser 1
  7. De ser necesario, extraiga los dos tornillos y la cubierta.

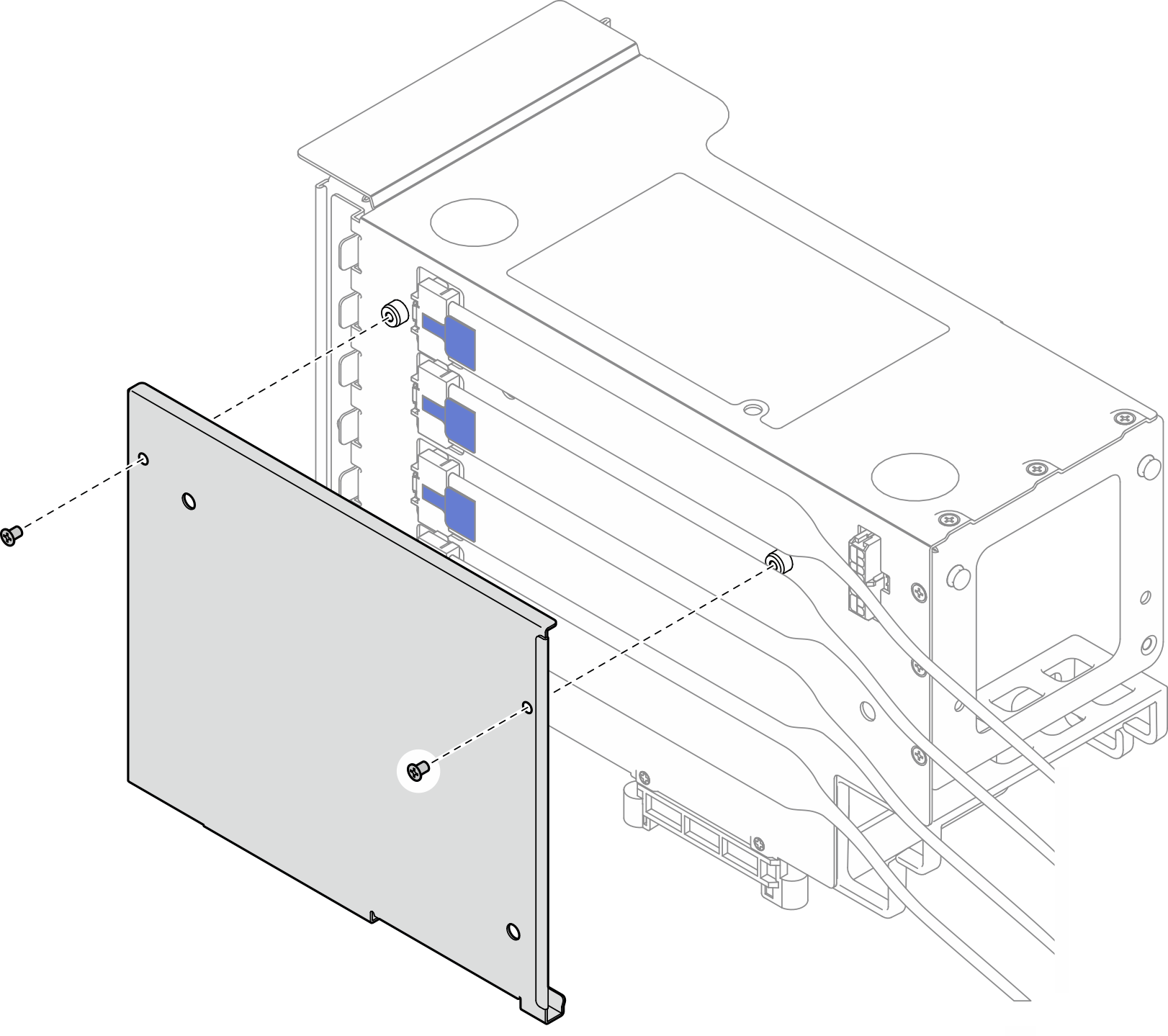

    Figura 7. Extracción de la cubierta del compartimiento de la tarjeta de expansión

    Removing cover from riser cage
  8. Conecte los cables de expansión a los conectores correspondientes en el exterior de la tarjeta de expansión PCIe.

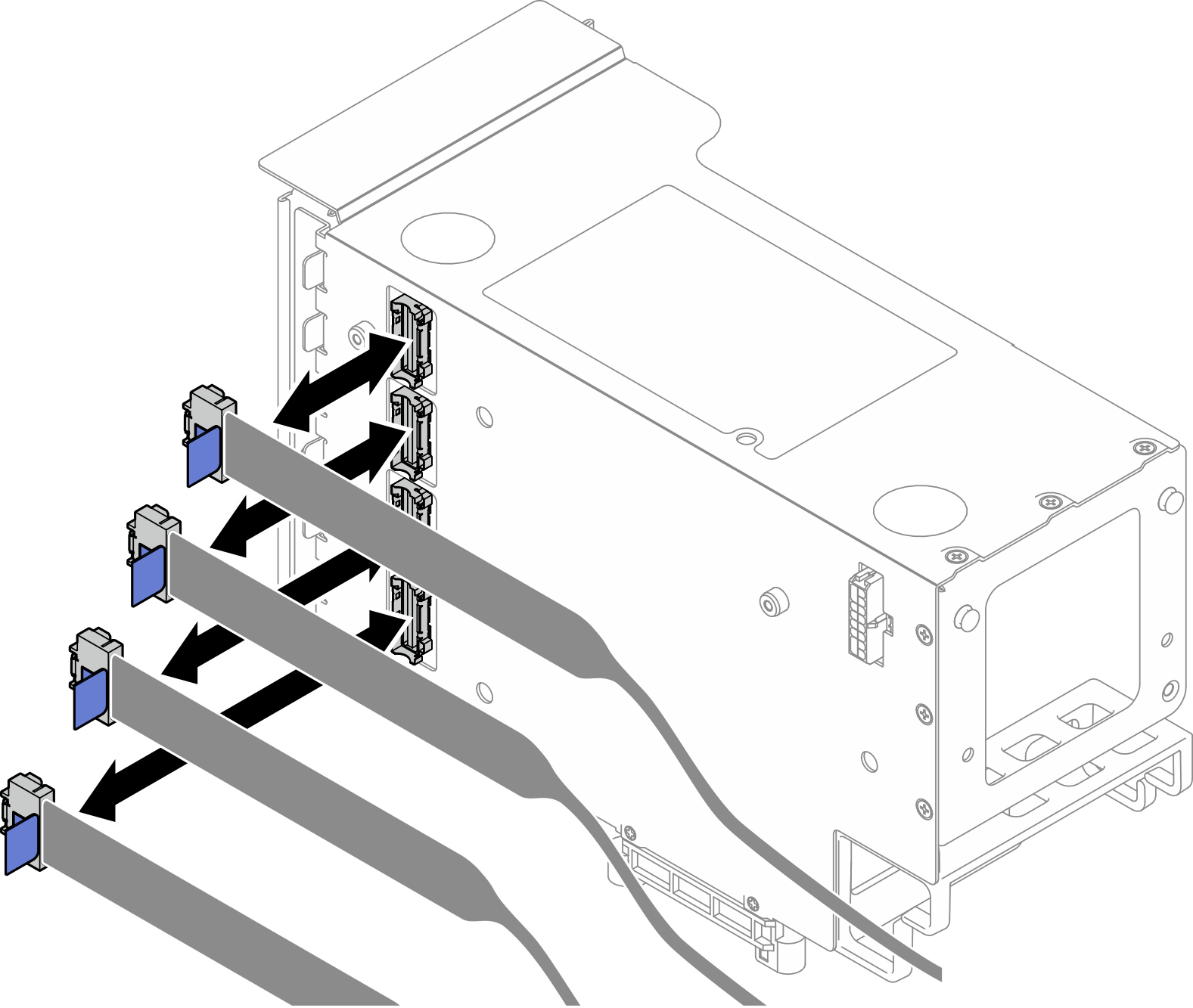

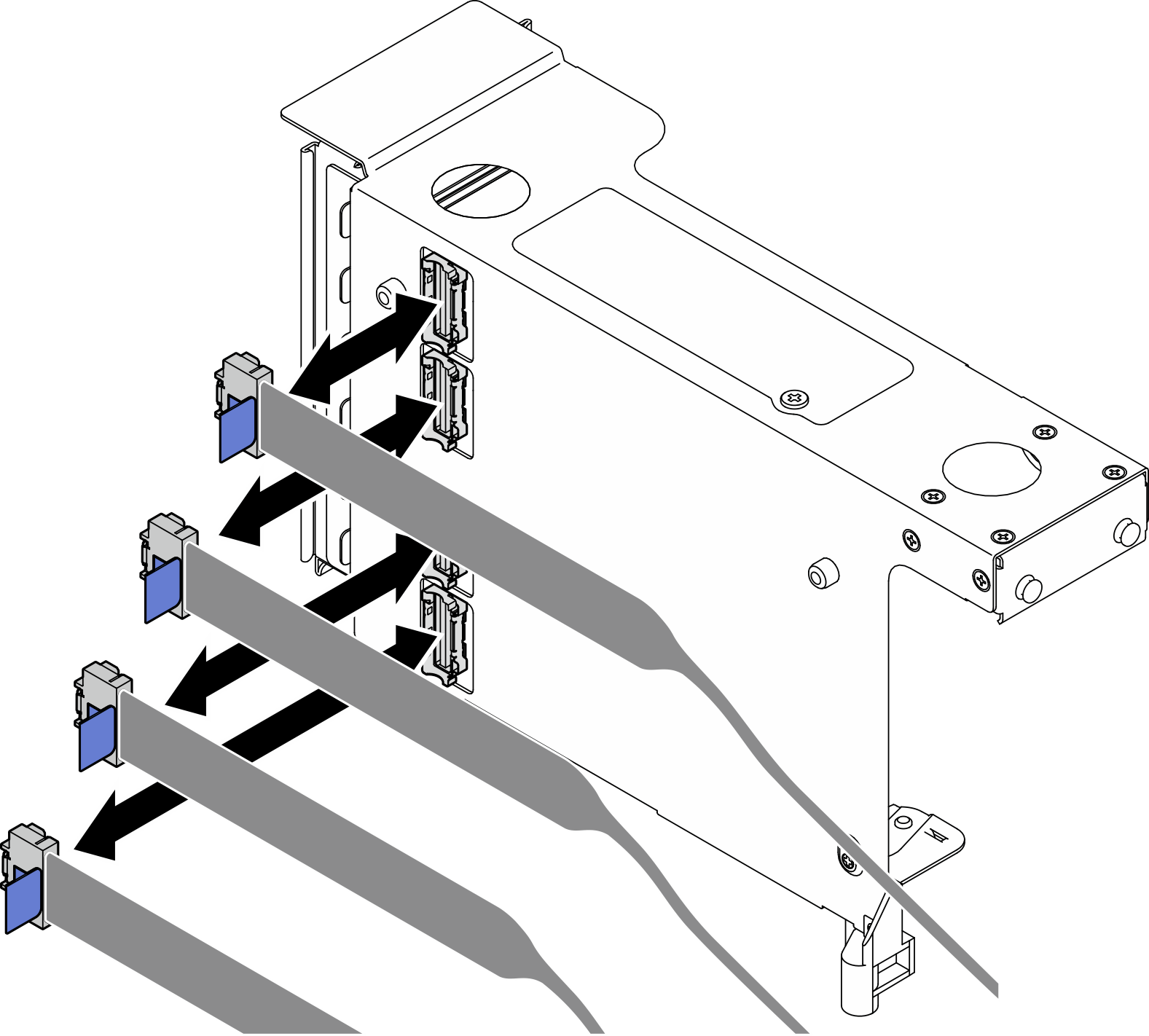

    Figura 8. Conexión de los cables de la tarjeta de expansión PCIe al exterior de la expansión

    Connecting PCIe riser cables to outside of riser
  9. Instale la cubierta en el compartimiento de la tarjeta de expansión PCIe y, a continuación, coloque dos tornillos para fijar la cubierta.

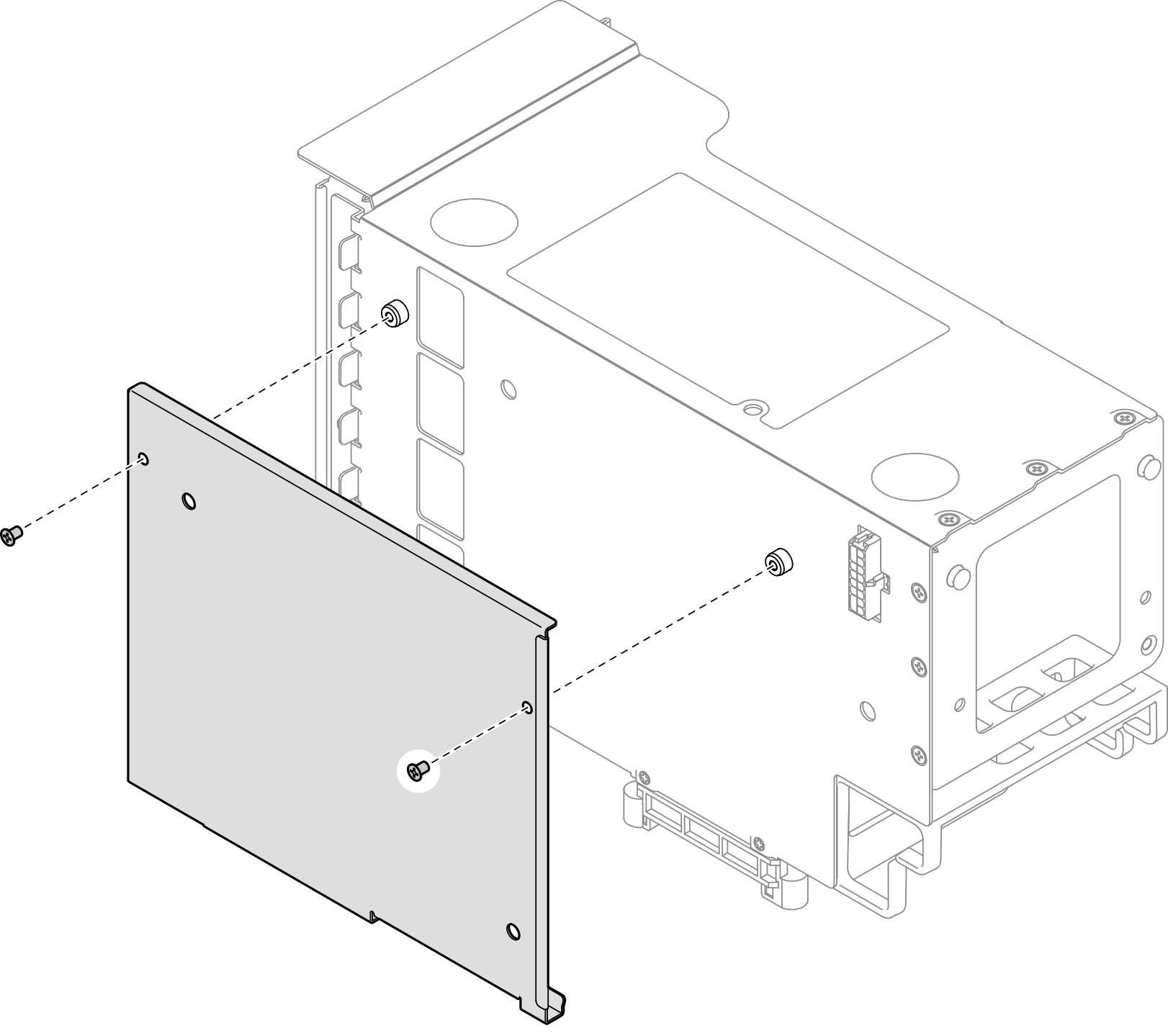

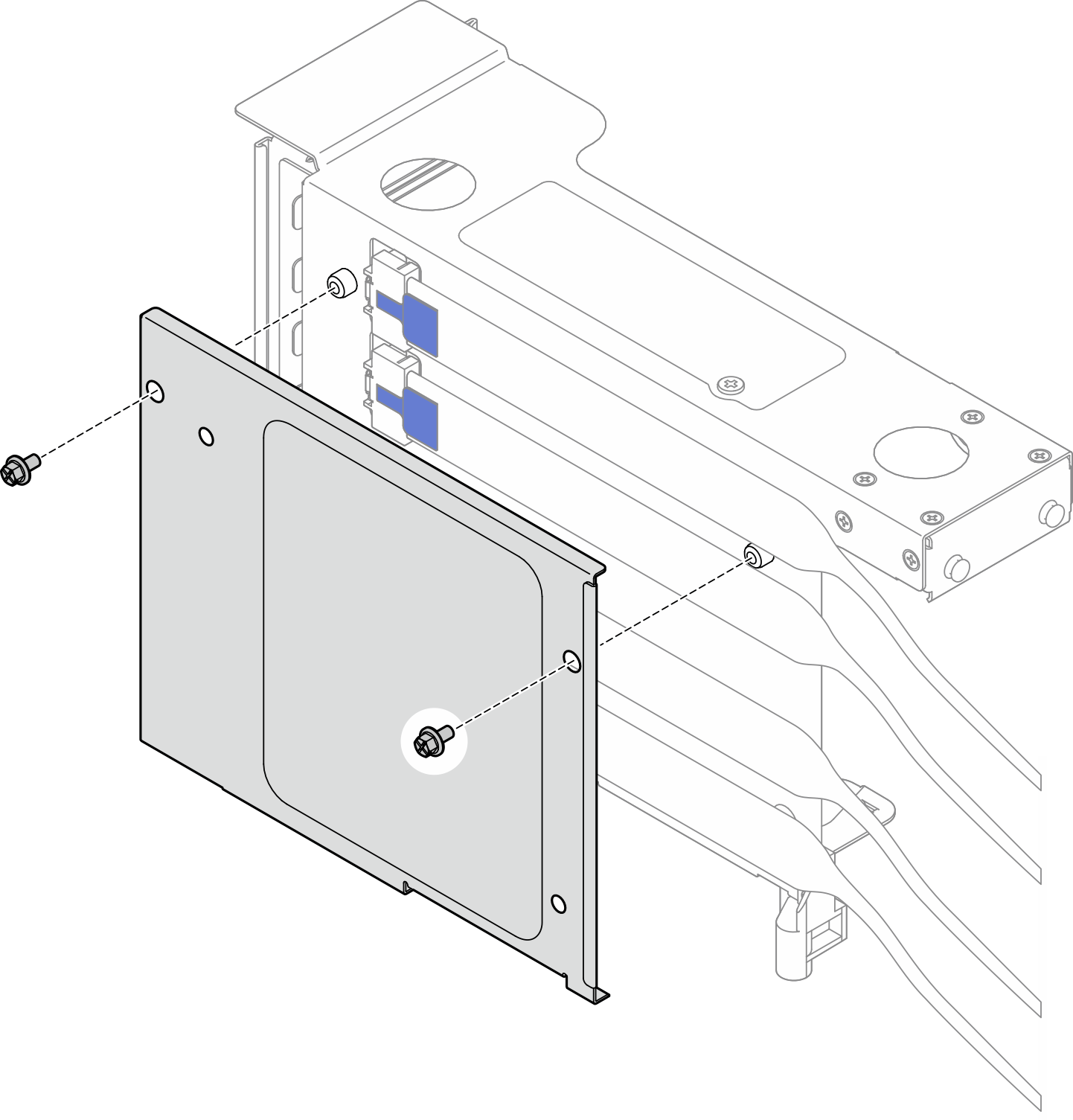

    Figura 9. Instalación de la cubierta en el compartimiento de la tarjeta de expansión

    Installing cover to riser cage

Instalación de la tarjeta de expansión HH de seis ranuras y el compartimiento​

Procedimiento

  1. Si es necesario, instale los ampliadores de expansión de PCIe. Consulte Instalación de un ampliador de expansión de PCIe.
  2. Alinee los orificios de tornillos de la tarjeta de expansión PCIe con los orificios de tornillos del compartimiento de expansión de PCIe y, a continuación, coloque cinco tornillos para fijar la tarjeta de expansión PCIe.
    Figura 10. Instalación de la tarjeta de expansión PCIe en el compartimiento de la tarjeta de expansión

    Installing PCIe riser card riser cage
  3. Instale el elemento de sujeción de PCIe en el compartimiento de expansión de PCIe y, a continuación, coloque tres tornillos para fijar el elemento de sujeción de PCIe.
    Figura 11. Instalación del elemento de sujeción PCIe en el compartimiento de la tarjeta de expansión

    Installing PCIe retainer to riser cage
  4. Conecte los cables de la tarjeta de expansión PCIe a los conectores correspondientes en el interior de la tarjeta de expansión PCIe.
    Figura 12. Conexión de los cables de la tarjeta de expansión PCIe al interior de la expansión

    Connecting PCIe riser cables to inside of riser
  5. De ser necesario, extraiga los dos tornillos y la cubierta.

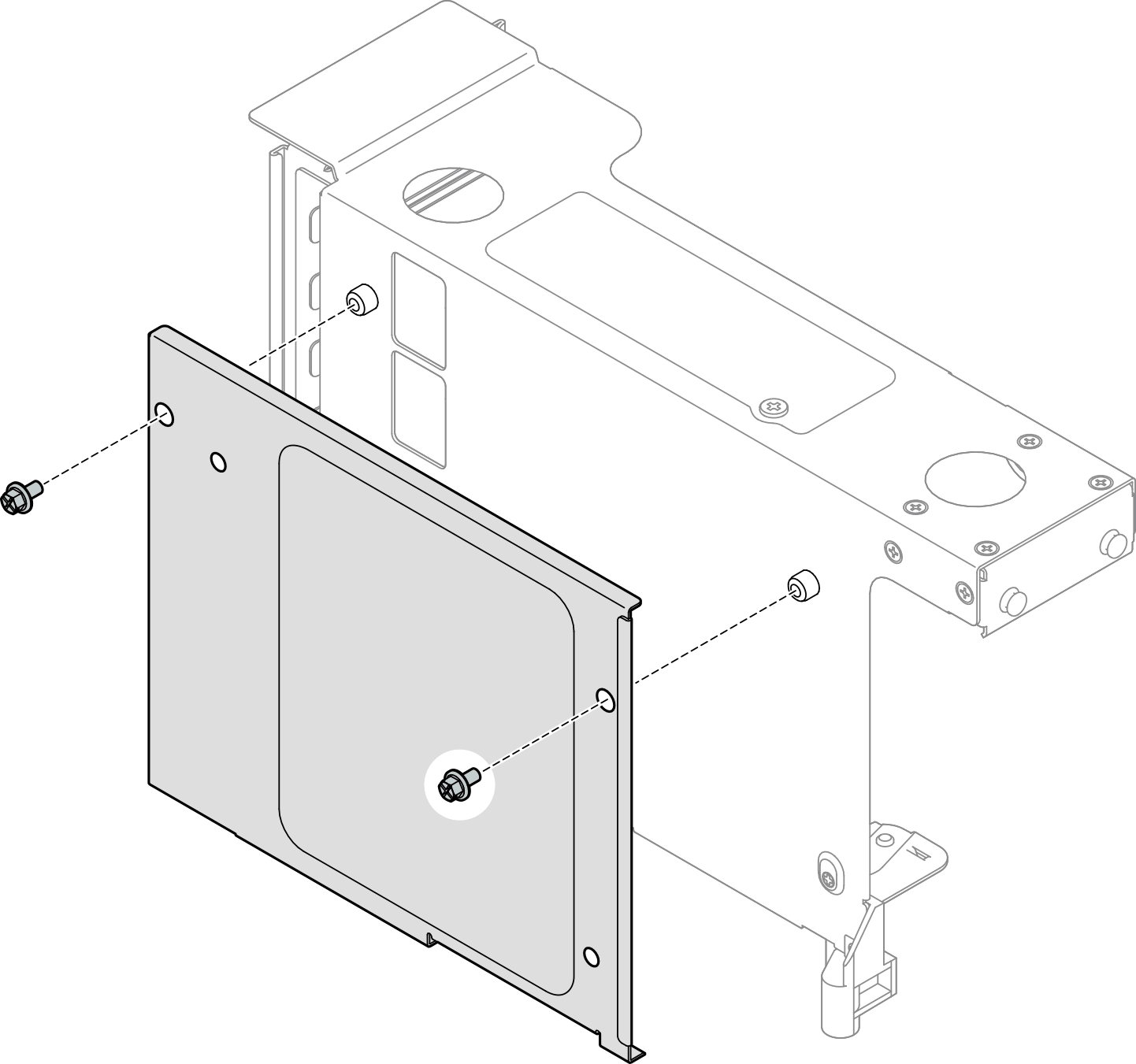

    Figura 13. Extracción de la cubierta del compartimiento de la tarjeta de expansión

    Removing cover from riser cage
  6. Conecte los cables de la tarjeta de expansión PCIe a los conectores correspondientes en el exterior de la tarjeta de expansión PCIe.
    Figura 14. Conexión de los cables de la tarjeta de expansión PCIe al exterior de la expansión

    Connecting PCIe riser cables to outside of riser
  7. Instale la cubierta en el compartimiento de la tarjeta de expansión PCIe y, a continuación, coloque dos tornillos para fijar la cubierta.
    Figura 15. Instalación de la cubierta en el compartimiento de la tarjeta de expansión

    Installing cover to riser cage

Después de finalizar

  1. Vuelva a instalar los adaptadores PCIe. Consulte Instalación de un adaptador PCIe.

  2. Vuelva a instalar el compartimiento de la unidad M.2 posterior si lo quitó. Consulte Instalación del compartimiento de la unidad M.2 posterior y la placa posterior.

  3. Vuelva a instalar las tarjetas de expansión PCIe. Consulte Instalación de la tarjeta de expansión PCIe.

  4. Vuelva a instalar la barra cruzada. Consulte Instalación de la barra cruzada.

  5. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.

  6. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  7. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
